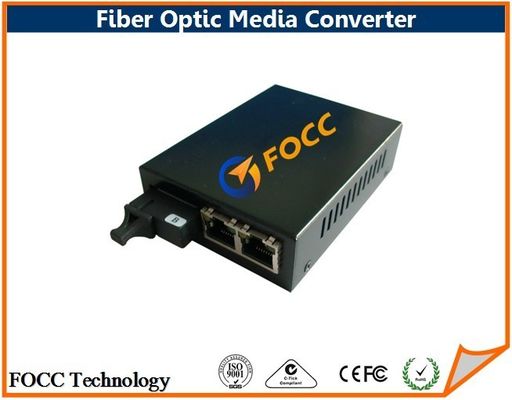

10/100M Verdrahtungshandbuch BIDI sondern Faser-schnelles Ethernet-Medien-Konverter Sc-Verbindungsstück 20km aus



10/100M Verdrahtungshandbuch BIDI sondern Faser-schnelles Ethernet-Medien-Konverter Sc-Verbindungsstück 20km aus





Diese Art des schnellen Medien-Konverters der einzelnen Faser-10/100Base kann Optisch-Elektrische Ethernet-Signale zwischen 10/100M UTP Schnittstelle (TX) und 100M Schnittstelle aus optischen Fasern (FX) umwandeln. Sie könnte traditionelles 10/100M schnelles Ethernet auf den Abstand von 80km durch einzelne Verbindung verlängern aus optischen Fasern. Seine Leistung ist stabil und, in Übereinstimmung mit den Ethernet-Entwurfsstandards zuverlässig und hat Antiblitz Schutzmaßnahmen. Sie muss in den Paaren verwendet werden. Es ist das Campusbreitband- Netz, das Sendungsnetz und intelligente Breitband- Wohn- Breitband-die Faser-zuboden Faser zum Haus der besten Anwendungen.





Eigenschaften



Datenrate: 10/100M;
UTP-Hafenunterstützungen: MDI-/MDI-Xautoübergang;
Optische Schnittstellen: Sc, St. oder FC; Monomode-;
Unterstützungs1600-byte-Paket;
Wellenlänge: 1310nm/1550nm;
Interner Stromkreis des verhinderten Donners konnte Schaden des Konverters groß verringern, der durch Blitzinduktion verursacht wurde;
Konverterarbeitsmodus konnte gewählt werden: Speichervermittlungsschaltermodus, geändert Schnitt-durch Schaltermodus oder Konvertermodus;
Stand allein oder Kartenart können gewählt werden;
Indikatorfunktion der Verbindungsstörung (LFP): Wenn Glasfaser im Unrecht ist, könnte der Konverter die ganze Verbindung stoppen;
Zu externe DC-Stromversorgung und Einbautenstromversorgung in zwei Formen zur Verfügung stellen.





Anwendung



Funktionierende Standards: IEEE802. 3u, 10/100Base-TX und 100Base-FX;
MAC- addresstabelle: 1K;
Pufferspeicher: 128K;
UTP-Verbindungsstück: RJ-45 10/100Mbps;

Faser-Verbindungsstück: Sc 100Mbps;
UTP-Kabel: Katze. 5 UTP (der maximale Abstand bis zu 100m);
Kabel der Faser-(Monomode-): 8. 3/125, 8. 7/125, 9/125, 10/125μm (der maximale Abstand bis zu 90km);
Voll- Duplex: Stützendes Standard-IEEE802. 3x;
Halbduplex: Rückstau;
Betriebstemperatur: 0 | 50℃;
Lagertemperatur: -20 | 70℃;
Feuchtigkeit: 5% | 90% (kondensationsfrei).





Spezifikation



Hersteller	FOCC
Teilnummer.	FOCC - FM004
Standard	IEEE802.3 10BASE - T, IEEE802.3u 100BASE - TX/FX
Datenrate	10/100M
Pufferspeicher	128K
UTP-Verbindungsstück	RJ-45
Faser-Verbindung	ST./SC/FC
Faser-Modus	In mehreren Betriebsarten; Singlemode
Wellenlänge	1310nm/1550nm
Umwelt	Betriebstemperatur: -40 | 80,  Lagertemperatur: -20 | 70
Feuchtigkeit	5% | 90%









Technische Spezifikationen





Schreibtisch-Art Doppel - optischer Singlemode/Medien-Konverter in mehreren Betriebsarten
Teilnummer.	Wellenlänge (Nanometer)	Optisch Hafen	Elektrisch Hafen	Optisch Energie (dBm)	Empfangen Empfindlichkeit (dBm)	Getriebe Strecke (Kilometer)
FOCC-DME281-05	850nm	Sc	RJ - 45	-8 | -3	≤ -19	0.55km
FOCC-DME231-2	1310nm	Sc	RJ - 45	-8 | -3	≤ -20	2 Kilometer
FOCC-DSE231-10	1310 Nanometer	Sc	RJ - 45	-8 | -3	≤ -24	10 Kilometer
FOCC-DSE231-20	1310 Nanometer	Sc	RJ - 45	-8 | -3	≤ -24	20 Kilometer
FOCC-DSE231-40	1310 Nanometer	Sc	RJ - 45	-5 | 0	≤ -24	40 Kilometer
FOCC-DSE251-60	1550 Nanometer	Sc	RJ - 45	-5 | 0	≤ -24	60 Kilometer





Schreibtisch-Art einzel- optischer Zweiwegmedien-Konverter
Teilnummer.	Wellenlänge (Nanometer)	Optisch Hafen	Elektrisch Hafen	Optisch Energie (dBm)	Empfangen Empfindlichkeit (dBm)	Getriebe Strecke (Kilometer)
FOCC- SSE231-10	1310nm	Sc	RJ - 45	-8 | -3	≤ -24	10 Kilometer
FOCC- SSE251-10	1310nm	Sc	RJ - 45	-8 | -3	≤ -24	10 Kilometer
FOCC-SSE231-20	1310 Nanometer	Sc	RJ - 45	-8 | -3	≤ -24	20 Kilometer
FOCC-SSE251-20	1310 Nanometer	Sc	RJ - 45	-8 | -3	≤ -24	20 Kilometer
FOCC-SSE231-40	1310 Nanometer	Sc	RJ - 45	-5 | 0	≤ -24	40 Kilometer
FOCC- SSE251-40	1550 Nanometer	Sc	RJ - 45	-5 | 0	≤ -24	40 Kilometer





Masse für verpackt









Versandart wie folgen oder fertigte Anforderungen besonders an









Qualitätssicherung





MTBF > 65.000 Stunden;
Ersatz innerhalb einer Jahr- und Nichtgebührreparatur innerhalb drei Jahre garantiert.





Anmerkungen:





Preise und Spezifikationen sind abhängig von Änderung ohne vorherige Ankündigung, ist FOCC nicht für die typografischen oder photographischen Fehler verantwortlich. Für ausführliche Untersuchung treten Sie bitte mit unseren Verkäufen team bei focc@fiberfocc.com in Verbindung.
