Gurt-Schweißgerät-Gurt-automatischer Behälter-Schweißer Lincoln der Kreis-Schweißens-Naht-AGW1 elektrischer, das Energie DC-1000 schweißt

Elektrisches Schweißgerät des Gurt-AGW1, Gurt-automatischer Behälter-Schweißer

Technische hauptsächlichparameter

• Fahrgeschwindigkeit: Von 100 bis 2.900 mm/min
• Die Höhe der Platte: Von 1,40 bis 3,20 Meter
• Die Stärke der Platte: Von 8 bis 50 Millimeter

Hohe Parameter sind möglicherweise spezielles Erzeugnis entsprechend dem Kundenbedarf.

• Der Durchmesser des Behälters: 5 m und vorbei für AGW-1

8 m und vorbei für AGW-2

• Maße (Millimeter) L x W x H
• Simplex AGW1: 1600 x 1400 x 2900
• Seite des Doppelten AGW2: 1600 x 2600 x 2700
• Simplex AGW1 der Energie-(Kilowatt): 5,2 (1 Flusswiederaufnahme, Rahmenbewegen)

Seite des Doppelten AGW2: 11 (Wiederaufnahme des Flusses 2, Rahmenbewegen)

• Simplex AGW1 des Gewichts-(Kilogramm): 950

Seite des Doppelten AGW2: 1800

Schweißens-Energie: WIR LIEFERN MÖGLICHERWEISE, ODER KUNDE BEREITEN SICH VOR

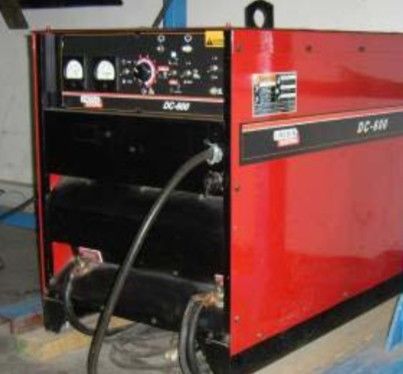

1. SchweißensEnergiequelle: DC-600 oder DC-1000
2. Schweißstrom: 350~550A
3. Bogenspannung: 24~36V
4. Drahtgröße: ø3.2 oder 4,0 Millimeter
5. Freiheit der Schweißensgewehrjustage: 3

Technische hauptsächlicheigenschaften

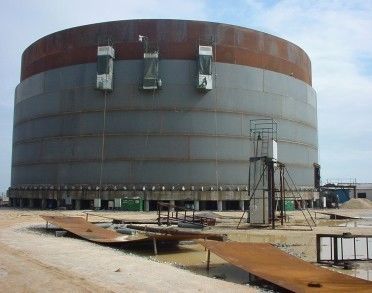

• Das AGW ist ein selbstfahrender Rahmen, der entworfen ist, um leistungsfähige horizontale Schweißraupen mittels des (SAW)-Prozesses des versenkten Elektroschweißens anzuwenden. Das AGW reitet entlang die Oberkante eines Feld-Sammelbehälters des großen Durchmessers beim Anwenden des inneren und/oder äußeren Schweißens. Verglichen mit herkömmlichen Techniken, verringert das AGW die Baurate 25mal und Abwehrviele Schweißenszeit.
• AGW-1 ist mit dem traditionellen Bauverfahren (Untenspitze) kompatibel. Die Rahmen-Antriebe hängen an der Oberkante des Behälters.

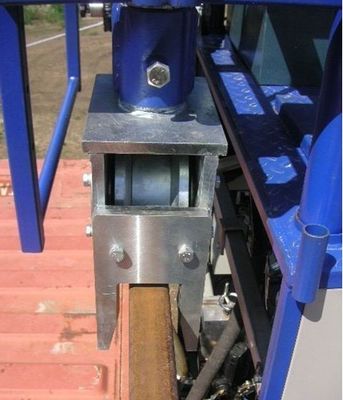

• AGW-1 ist auch mit der Windenmethode kompatibel (top-down, heben Sie alias oben Bau). Die Einheit wird leicht in Antrieb auf Bodenhöhe auf einer Schiene außerhalb und um des Behälters umgewandelt. Dies heißt: es schweißt möglicherweise die Bodenplatte um den Behälter
• Energie erfordert für Lincoln DC-1000, 46 kW/EA

Die Informationen, die in dieser Broschüre enthalten werden, sollen genau sein.

Standardpaket umfaßt

a) Harte Beanspruchung motorisierte Wagen mit Frequenzfahrer für Geschwindigkeitsregelung. (Zwei Motoren fahren die Rahmenoberkante des Behälters)

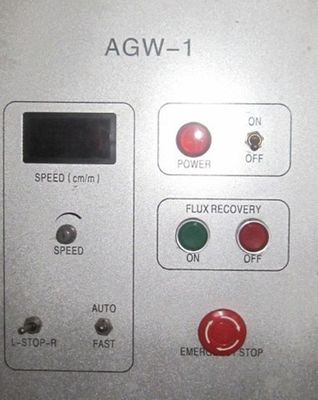

b) Schaltkasten für Geschwindigkeitsanpassung: Vorwärts-, Rück- und Halt. Digitalanzeige in mm/min.

c) Flussrecovery-system mit Flussgurtversammlung.

d) Maßdia des Kopfes des manuellen Schweißens X-Y-Z.

e) Betreibersitz mit Werkzeugkasten.

f) Energiequellenspeicher: 1300 Millimeter (L)*1200 Millimeter (W) *1400 Millimeter (H). (Gesetzt der Energie DC1000 in sie)

g) Stromkabeln: 2,5 Millimeter ² @ 3 Nr., 60 m, Steuerseile, 60 m, Schweißkabel 120 Millimeter ², 60 m, -----Wenn wir die Macht DC1000 liefern, liefern wir diese Kabel.

h) Einige Einzelteile: Drahtspule für 60 lbs umwickeln, elektrischer anhebender Flaschenzug (100 Kilogramm @ 30 m vom Boden), Steuerung, Lampe und Steckverbindung für elektrische Werkzeuge.

i) Benutzerhandbuch und elektrisches Diagramm.

j) Eine Jahr Garantie

Optional: wir möchten die Bodenplatteleistenschweißungen, Sie schweißen wählen möglicherweise das magnetische Gerät Traktors Lincolns LT-7:

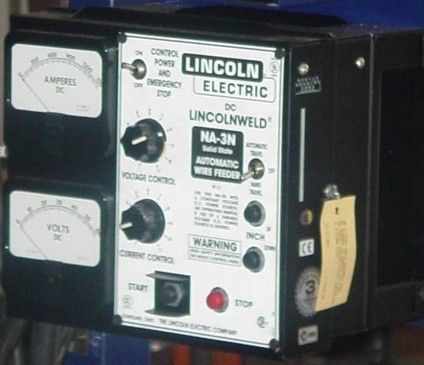

Elektroschweißen-Ausrüstung: Lincoln DC 1000, Lincoln-Kopf-Prüfer NA3S, Lincoln-Kopfdraht, Zufuhr NA3S und Zusätze.

Gerät für Traktor Lincolns LT-7 wird benutzt, wenn nicht genügend Unterstützung für beide Räder an der Rückseite des Traktors ist. Magnetisches Gerät dürfen LT-7 für verwenden anwenden SÄGE auf externen Leistenschweißungen auf Sammelbehältern mit Außendurchmesseren größeres als 4,8 m und mit Grundplatteflanscherweiterung über 76 Millimeter

AGW---automatischer Gurtschweißer

Diese Maschine ist ein Selbst um monving Rahmen neben dem Gurtbehälter. Sie ist entworfen, um leistungsfähige horizontale Schweißraupen (nehmen Sie versenktes Elektroschweißen), auf an großes Feld aufgerichteten Sammelbehältern anzuwenden. Sie reitet möglicherweise entlang den oberen Behälterrand.

AGW1------Simplex

AGW2------Doppelte Seite

Energie-----DC-1000 (Lincoln)
