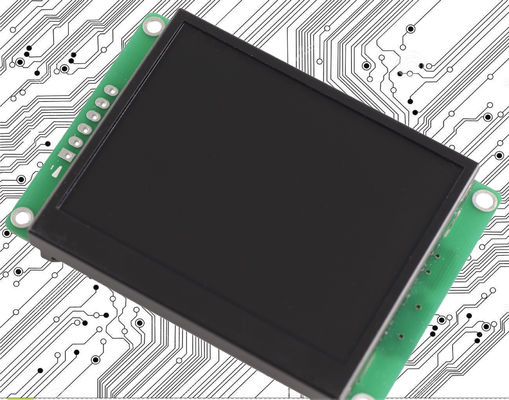

Kundengebundenes TFT LCD 15,1 Zoll mit Stromadapter-und PWBs serieller Schnittstelle

Produktdetails:

Herkunftsort:	CN
Markenname:	stone
Zertifizierung:	CE Certificate ,FCC Certificate,RoHS Certificate ,ISO9001:2008
Modellnummer:	STA151WT-01

Zahlung und Versand AGB:

Min Bestellmenge:	2kg
Verpackung Informationen:	Box / Karton
Lieferzeit:	5-15days
Zahlungsbedingungen:	T/T, Western Union, Paypal

Kontakt

Ausführliche Produkt-Beschreibung

Anzeigenskala:	4:3	Größe (Zoll):	15,1 Zoll
Auflösung:	1024*768	Spannung:	DC5.0V \| 20V
Helligkeit:	500 cd-/m²	Schnittstelle:	RS232/RS485/TTL
Markieren:	Grafik-LCD-Modul , Industrielle lcd-display

Kundengebundenes TFT LCD 15,1 Zoll mit Stromadapter-und PWBs serieller Schnittstelle

Produkt-Beschreibung
1. Gesteuert durch jedes mögliches MCU über einfachen „Befehl stellt“ ein
2. Verwendet als Note-screeen Prüfer- u. TFT LCD-Anzeigesystem
3. einfache Software 3, zum Sie zu helfen, unser Produkt laufen zu lassen.

Funktions-Prinzip
Das TFT LCD-Modul ist den Hauptprüfer über den Befehl verbunden, dann würde der Hauptprüfer die Maschine steuern, um zu arbeiten, nachdem er die Befehle empfangen hatte.

Merken Sie bitte: Der Hauptprüfer kann vom Ingenieur mit jedem möglichem MCU entworfen werden.

Kundengebundenes TFT LCD 15,1 Zoll mit Stromadapter-und PWBs serieller Schnittstelle 0

Software-Beschreibung

1. Entwerfen Sie eine Gruppe der schönen „dieser grafischen Benutzeroberfläche“ Sie Bedarf.

2. Schließen Sie Ihre Ausrüstung mit unserem TFT LCD-Modul durch Hafen RS232, RS485 oder TTL-Logik direkt, Stecker an

und Spiel.

3. Schreiben Sie ein einfaches Programm, damit das MCU das TFT LCD-Modul über starken „Befehl einstellt“ steuert

(Hexadezimalcode).

Alles das ist. Sparen vieler Entwicklung Zeit und Kosten für Ingenieur.

Zum Beispiel: Bild-Befehl 0x70.

Senden Sie: „0xAA+0x70+ Pic_ID + 0xCC 0x33 0xC3 0x3C“

	Einleitung	Beispiel	Anmerkung
AA	Feldkopf		Feldkopf von einem Befehl
0x70	Befehls-Code
Pic_ID	Folgenummer von das gegenwärtige Bild	0x00 0x01	Show-Bild - 01
Cm 33 C3 3C	Spantende		Spantende von einem Befehl

Wir würden einen einfachen Werkzeugkasten anbieten, um Ihnen zu helfen, mit TFT LCD-Modul auf PC zu arbeiten.

1. Behilfliche Funktion: zeigen Sie, wie man den Befehls-Satz sendet, um die TFT-Anzeige zu steuern.

2. Downloadfunktion: Laden Sie die Bild- und Konfigurationsdateien in TFT-Modul herunter

3. Noten-Kontrollfunktion: Definieren Sie viele Knöpfe auf der Benutzerschnittstelle, dann schaffen Sie eine Notenkonfiguration

Datei.

4. Guss-Software: Stellen Sie die Gusskonfigurationsdatei her.

Produkt-Parameter

Modell: STA151WT-01 (moderne Art)

Körperlicher Parameter
Modell	STA151WT-01
Größe (Zoll)	15,1“
Entschließung	1024×RGB×768
Pixel-Abstand	0,1905 Millimeter × 0,0635 Millimeter (H×V)
Farbe	65536 Farben (Bit 16)
Sendegebiet	304,1 Millimeter × 228,1 Millimeter
Gesamtausmasse	384,5 Millimeter × 255,9 Millimeter × 26 Millimeter (N) 28,3 Millimeter (T)
Nettogewicht	g 1255 (N) g 1635 (T)
TFT-Platte	A+-Niveau-Industrie-Platte
Touch Screen	Drahtwiderstand des Wirtschaftszweigebenen 4 Oder ohne Touch Screen ist optional.
Hintergrundbeleuchtungs-Parameter
Hintergrundbeleuchtungs-Art	LED
Helligkeit	500 cd/m2 (Helligkeit kann in 100 Niveaus justierbar sein.)
Kontrast	500:1
Hintergrundbeleuchtungsleben	50.000 Stunden
Betrachtungs-Winkel	80°/80°/80°/80° (L/R/U/D)
Betriebstemperatur	-20°C \| +70°C
Arbeitsfeuchtigkeit	55°C, 85%
Lagertemperatur	-30°C \| +80°C
Maskenmodus	Digital
Leistungs-Parameter
CPU	CortexM3 STM32F103
Lcd-Prüfer	CPLD EPM240
Bildwiederholfrequenz	60Hz
Bild-Schaltverzögerung	80 ms/picture (12 pictures/s)
Flash-Speicher	Standard 256m, Erweiterung 2GB
Gedächtnis-Menge für Bild	151 Bilder
Schnittstelle	Schnittstelle RS232/RS485/TTL UART
Bildherunterladen	MiniUSB2.0 (12Mbps) u. Sd-Karte
Spannungsbereich	DC5.0V \| 20V (typischer Wert: 12V)
Energie	12W
Prüfbericht
MTBF	4,250,000H
Betriebstemperatur	-20°C \| +70°C
Luft-Feuchtigkeit	60°C, 90%
Ununterbrochene Erschütterungs-Prüfung	10-55Hz, 1.5mm, 10G
Auswirkungs-Beschleunigungs-Prüfung	6ms, 100G
Esd-Prüfung	10KV
Strahlungs-Zuverlässigkeits-Prüfung	44W

Vorteile

Mit CPU u. treibendem Gerät

Gesteuert durch irgendein MCU

Anzeigen-Bild-Text-Kurve über Befehle

65536 Farbe-TFT-Anzeige

Touch Screen

Schnittstelle u. USB-Port RS232/RS485/TTL UART

Breiter Spannungsbereich

Weit verbreitet in vielen verschiedenes industrielles Feld

Bedienungsfreundlich! Starke Funktion! Einsparungs-Kosten und Zeit!

Verwendet als Note-Prüfer, TFT LCD-Anzeigesystem, etc.

Einfach!!! Stark!!! Rettung!!!

Das intelligente TFT LCD-Modul kann durch jedes mögliches MCU durch unseren starken u. einfachen Befehl gesteuert werden

Stellen Sie (Hexadezimalcode), so ein

viele des Ingenieurs in mehr als 50 Ländern genießen unser Produkt für neues Projekt.

Hauptgröße von TFT LCD-Modul

Größe	Entschließung
3,5"	320*240
4,3"	480*272
5"	640480; 480272; 800*480
5,6"	640*480
5,7"	640*480
7"	800480; 800600; 1024*600
8"	800600; 800480; 1024*768
8,4"	800*600
10,1“	1024*600
10,4“	800*600
12,1“	800*600
15,1“	1024*768
