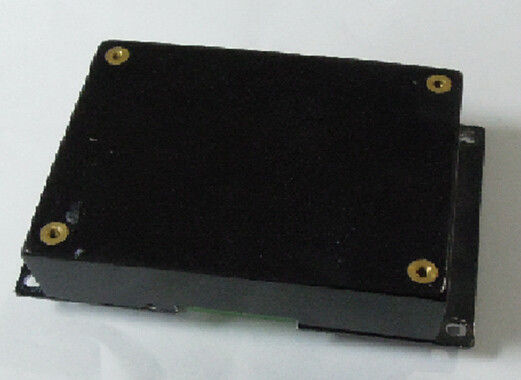

Medizinischer Ertrag 24VDC/3A SC72-220S24 der Stromversorgungs-72W
Hauptmerkmale
Wechselstrom-Inputstrecke: 90~265Vac
Einzelne Ertrag: 24V/3.0A
Hohe Leistungsfähigkeit: 85%
Linie Regelung: ≤±2%
Lastsregelung: ≤±2%
Niedriges ripple&noise: ≤100mV
Kurzschlusssicherung
Ertrag über Spannungsschutz
Input über Spannungsschutz
Über Temperaturschutz
Natürlich kühlen Sie ab
Produktübersicht
Dieser AC-DC Konvertergebrauch brachte die Machtverarbeitung, -steuerung und -Verpackungstechniken, um die Leistung, die Flexibilität, die Zuverlässigkeit und die Wirtschaftlichkeit einer reifen Leistungskomponente zur Verfügung zu stellen voran. Hochfrequenzschaltung versieht Dichte der hohen Leistung mit lärmarmer und hoher Leistungsfähigkeit.
Elektrische Eigenschaften
Input-Eigenschaften
|
Parameter
|
Minute
|
Art
|
Maximal
|
Einheiten
|
Anmerkungen
|
|
Nenneingangsspannung
|
110
|
|
240
|
VAC
|
|
|
Wechselstrom-Eingangsspannungsbereich
|
90
|
|
265
|
VAC
|
|
|
Wechselstrom-Eingangsfrequenzbereich
|
47
|
|
63
|
Hz
|
|
|
Inputeinschaltstrom
|
|
|
60
|
A
|
Max. Eingangsspannung, 25℃, erster Anfang
|
|
Leistungsfähigkeit
|
84
|
85
|
|
%
|
Nenneingangsspannung, bewertete Last
|
Ausgangskennlinien
|
Parameter
|
Minute
|
Art
|
Maximal
|
Einheiten
|
Anmerkungen
|
|
Ausgangsspannungsstrecke
|
23,5
|
24
|
24,5
|
VDC
|
|
|
Ertragstrombereich
|
0
|
|
3
|
A
|
|
|
Linie Regelung
|
|
|
±2
|
%
|
|
|
Lasts-Regelung
|
|
|
±2
|
%
|
|
|
Spannungsstabilisieren
Präzision
|
|
|
±2
|
%
|
|
|
Temperatur-Regelung
|
|
±0.02
|
|
%/°C
|
Über Betriebstemperaturbereich
|
|
Kräuselung u. Geräusche
|
|
|
100
|
Millivolt
|
20 MHZ-Bandbreite. Ertrag mit Elektrolytkondensator 10uF und keramischem Kondensator 0.1uF am vollen Nennstrom.
|
|
Dynamische Resonanz
|
Abweichung
|
|
|
±5
|
%
|
25% bis 50% bis 25% Iout maximal, 50% bis 75% bis 50% Iout maximal, 2.5A/us
|
|
Erholungszeit
|
|
|
300
|
wir
|
Zu innen 1% Vout nom.
|
|
Einschaltverzögerungszeit
|
|
|
8
|
s
|
220Vac, volle Last
|
|
Ausgangsspannung Overshoot
|
|
|
±5
|
%
|
|
|
Ausgangskapazität
|
|
1000
|
|
μF
|
|
|
TTL-Signal
|
3
|
|
12
|
V
|
Hohe Stufe, Ertrag-O.K.
|
|
-0,3
|
|
1
|
V
|
Niedriger Stand, Ertragausfallung
|
Schutz-Eigenschaften
|
Parameter
|
Minute
|
Art
|
Maximal
|
Einheiten
|
Anmerkungen
|
|
Input über Spannungsschutz
|
Schützen Sie Spannung
|
275
|
|
300
|
VAC
|
|
|
Wiederaufnahmespannung
|
265
|
|
280
|
VAC
|
|
|
Ertrag über Spannungsschutz
|
26
|
|
28
|
VDC
|
Konstante Spannung
|
|
Kurzschlusssicherung
|
|
|
10
|
mΩ
|
Schluckauf
|
|
Übertemperaturschutz
|
|
Erfordert, um neu zu starten
|
Allgemeine Eigenschaften
|
Parameter
|
Minute
|
Art
|
Maximal
|
Einheiten
|
Anmerkungen
|
|
MTBF
|
100
|
|
|
KHrs
|
Nennaufnahme, volle Last, 25℃
|
Klimaeigenschaften
|
Parameter
|
Minute
|
Art
|
Maximal
|
Einheiten
|
Anmerkungen
|
|
Betriebstemperatur
|
-30
|
|
+70
|
℃
|
|
|
Lagertemperatur
|
-40
|
|
+85
|
℃
|
|
|
Relative Luftfeuchtigkeit
|
5
|
|
95
|
%
|
|
|
Speicherfeuchtigkeit
|
10
|
|
95
|
%
|
|
|
Höhe
|
|
|
3000
|
m
|
|
|
Atmosphärendruck
|
70
|
|
106
|
KPa
|
|
Sicherheits-Eigenschaften
|
Parameter
|
Minute
|
Art
|
Maximal
|
Einheiten
|
Anmerkungen
|
|
Isolierungsspannung
|
Input zum Ertrag
|
1500
|
|
|
VAC
|
10mA/1min, kein Funkenüberschlag und Zusammenbruch
|
|
Input zum Boden
|
1500
|
|
|
VAC
|
|
Ertrag zum Boden
|
500
|
|
|
VDC
|
10mA/1min, kein Funkenüberschlag und Zusammenbruch
|
|
Isolationswiderstand
|
Input zum Ertrag
|
10
|
|
|
MΩ
|
500Vdc/1min, normaler Atmosphärendruck, 90% Feuchtigkeit
|
|
Durchsickernstrom
|
Input zum Boden
|
|
|
1,5
|
MA
|
240Vac, Normalbedingung
|
Emc-Eigenschaften
|
Einzelteil
|
Standards
|
Bedingungen
|
Anmerkungen
|
|
CER
|
EN55022
|
Klasse B
|
Führen Sie Prüfung der Anlage
|
|
RE
|
EN55022
|
Klasse B
|
Führen Sie Prüfung der Anlage
|
|
Harmonisch
|
EN61000-3-2
|
Clampenanforderungen
|
Kriterium B
|
|
Spannungsschwankungen und -aufflackern
|
EN61000-3-3
|
Materialbedarf der Klasse A
|
Kriterium B
|
|
Anstieg
|
EN61000-4-5
|
Differenzialer Modus ±2KV, allgemeines mode±4KV
|
Kriterium B
|
|
BAD
|
EN61000-4-11
EN55024
|
Spannungseinbruch zu 0%Ut, 10ms
|
Kriterium B, Test an Phase 0, 90, 180 und 270
|
|
Spannungseinbruch zu 40%Ut, 20ms
|
|
Spannungseinbruch zu 70%Ut, 50ms
|
|
ESD
|
Luftaustritt
|
EN61000-4-2
|
±8KV
|
Kriterium B
|
|
Kontaktentladung
|
EN61000-4-2
|
±4KV
|
Kriterium B
|
Anmerkungen:
Kriterium A: Normale Leistung während und nach Test.
Kriterium B: Schwachstromschutz oder Zurückstellen wird nicht erlaubt. Vorübergehende Ausgangsspannungsschwankung hört auf, nachdem Störungen aufhört, und von, welchem das EUT seine normale Leistung sich automatisch erholt. Während der Prüfung der Anlage wird Ausgangsspannungsschwankung oder -zurückstellen nicht auch erlaubt.
Kriterium C: Vorübergehender Verlust des Ertrages wird erlaubt, aber die Hardware kann nicht beschädigt werden. Das EUT stellt seine normale Leistung automatisch oder Betreiberintervention wieder her.
Kriterium R: Verlust des Ertrages, der nicht wieder gutzumachend ist, wird erlaubt. Die schützende hauptsächlichkomponente (Sicherung) kann geschädigt werden. Das EUT stellt seine normale Leistung nach ersetzen die geschädigte Komponente wieder her.
Mechanischer Entwurf
Length×width×heigth: 4.72×2.99×0.94 (herein),
Verbindungsstückbezeichnungen
|
Pin nein.
|
Name
|
Funktion
|
|
1
|
VO+
|
Positive Ausgangsspannung
|
|
2
|
Boden
|
Negative Ausgangsspannung
|
|
3
|
TTL
|
TTL-Signal
|
|
4
|
N
|
Wechselstrom-Input
|
|
5
|
L
|
Wechselstrom-Input
|
|
6
|
FG
|
Die Erde
|
