Herkunftsort: | China |
Markenname: | Enargy |
Modellnummer: | SC100-220S48 |
Min Bestellmenge: | 1pcs |
---|---|
Preis: | Negotiation |
Lieferzeit: | 1-8 Wochen |
Zahlungsbedingungen: | Verhandlung |
Versorgungsmaterial-Fähigkeit: | 15000Pcs/week |
Markieren: | AC / DC-Netzteil,Wechselstrom-DC-Konverterstromversorgung |
---|

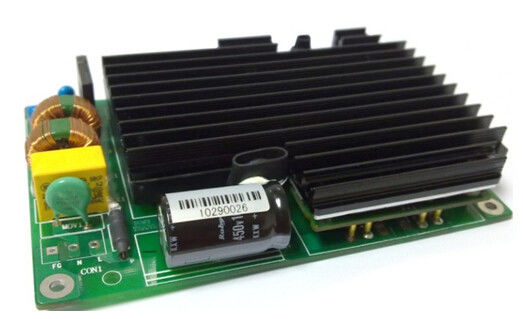

Ertrag 48V SC100-220S48 AC-DC Stromversorgungs-100W
Hauptmerkmale
Mit hohem Ausschuss Energie: 100W
Inputstrecke: 85~264Vac
Hohe Leistungsfähigkeit: 85%
Linie Regelung: ≤±1%
Lastsregelung: ≤±2%
Festfrequenz: 220kHz
Isolierungs-Spannung: 1500Vdc
Kurzschlusssicherung
Ertrag über gegenwärtigem Schutz
Über Temperaturschutz
Produktübersicht
Diese fortschrittliche Machtverarbeitung, -steuerung und -Verpackungstechniken AC-DC Konverters Gebrauch, um die Leistung, die Flexibilität, die Zuverlässigkeit und die Wirtschaftlichkeit einer reifen Leistungskomponente zur Verfügung zu stellen. Hochfrequenzschaltung versieht Dichte der hohen Leistung mit lärmarmer und hoher Leistungsfähigkeit.
Elektrische Eigenschaften
Input-Eigenschaften
Parameter |
Minute |
Art |
Maximal |
Einheiten |
Anmerkungen |
Nenneingangsspannung |
|
220 |
|
VAC |
|
Wechselstrom-Eingangsspannungsbereich |
85 |
|
264 |
VAC |
|
Bewertete Wechselstrom-Inputfrequenz |
|
50/60 |
|
Hz |
|
Wechselstrom-Eingangsfrequenzbereich |
47 |
|
63 |
Hz |
|
Max. Eingangsstrom |
|
|
2 |
A |
Min. Eingangsspannung, volle Last |
Leistungsfähigkeit |
|
85 |
|
% |
Nenneingangsspannung, bewertete Last |
Ausgangskennlinien
Parameter |
Minute |
Art |
Maximal |
Einheiten |
Anmerkungen |
|
Ausgangsspannungsstrecke |
47,52 |
48 |
48,48 |
VDC |
|
|
Ertragstrombereich |
0,1 |
|
2,1 |
A |
|
|
Linie Regelung |
|
|
±1 |
% |
|
|
Lasts-Regelung |
|
|
±2 |
% |
|
|
Kräuselung u. Geräusche |
|
|
800 |
Millivolt |
Nennaufnahme, volle Last, 20 MHZ-Bandbreite |
|
Dynamische Resonanz |
Abweichung |
|
|
±1 |
% |
25% bis 50% bis 25% Iout maximal, 50% bis 75% bis 50% Iout maximal, 0. 1A/us |
Erholungszeit |
|
|
500 |
wir |
Zu innen 1% Vout nom. |
|
Ausgangsspannung Overshoot |
|
|
1 |
% |
|
|
Ausgangskapazität |
|
470 |
|
μF |
|
Schutz-Eigenschaften
Parameter |
Minute |
Art |
Maximal |
Einheiten |
Anmerkungen |
Ertrag über Lastsschutz |
2,3 |
|
2,8 |
A |
Schluckauf |
Kurzschlusssicherung |
|
|
10 |
mΩ |
Schluckauf |
Übertemperaturschutz |
|
105 |
|
℃ |
Selbstwiederaufnahme |
Allgemeine Eigenschaften
Parameter |
Minute |
Art |
Maximal |
Einheiten |
Anmerkungen |
MTBF |
100 |
|
|
KHrs |
TR-NWT-000332, 80% Last, 300LFM, 40℃ Ta |
Gewicht |
|
|
300 |
g |
|
Klimaeigenschaften
Parameter |
Minute |
Art |
Maximal |
Einheiten |
Anmerkungen |
Betriebstemperatur |
-20 |
|
+55 |
℃ |
|
Lagertemperatur |
-40 |
|
+85 |
℃ |
|
Relative Luftfeuchtigkeit |
10 |
|
90 |
% |
|
Höhe |
|
|
3000 |
m |
|
Sicherheits-Eigenschaften
Parameter |
Minute |
Art |
Maximal |
Einheiten |
Anmerkungen |
|
Isolierungsspannung |
Input zum Ertrag |
1500 |
|
|
VDC |
10mA/1min, kein Funkenüberschlag und Zusammenbruch |
Input zum Boden |
1000 |
|
|
VDC |
||
Ertrag zum Boden |
500 |
|
|
VDC |
7.5mA/1min, kein Funkenüberschlag und Zusammenbruch |
|
Isolationswiderstand |
Input zum Ertrag |
100 |
|
|
MΩ |
500Vdc/1min, normaler Atmosphärendruck, 90% Feuchtigkeit |
Klimaqualifikation
Parameter |
Anmerkungen |
Erschütterung |
Frequenzbereich: 5-20Hz, +3dB/otc; 20-80Hz, 0.04g2/Hz; 80-500Hz, -3dB/ot c; X.Y.Z-Äxte, 30min/axis |
Mechanischer Schock |
Halb-Sinus Welle, 300m/s2,11ms, ±X, ±Y, ±Z, 6tims/direction |
Kälte (in Kraft) |
Anzeige IEC60068-2-1 |
Feuchte Hitze |
IEC60068-2-67 CY |
Temperaturwechsel |
-20°C zu 85°C, Rampe 15°C/min., 500 Zyklen |
Energie/thermisches Radfahren |
Vin = Minute zur maximalen, vollen Last, 100 Zyklen |
Entwurfs-Randstellung |
Tmin-10°C zu Tmax+10°C, 5°C Schritte, Vin = Minute zu maximalem, Last 0-105% |
Leben-Test |
95% bewertetes Vin und Last, Einheiten am Herabsetzen des Punktes, Stunden >5000 |
Lötmittelfähigkeit |
IEC60068-2-20 |
Standardbefolgung
Standards |
Anmerkungen |
UL/cUL60950 |
|
EN60950 |
|
EN60601-1 |
|
SCA 22.2NO.601.1 |
|
UL2601 |
|
CSA22.2No.60950-1 |
|
Körperliche Informationen
Mechanischer Entwurf
Length×width×heigth: 135×90×28 (Millimeter), 5.32×3.54×1.1 (herein),
Anschlussbezeichnungen
CON1
Pin nein. |
Name |
Funktion |
1 |
FG |
Erde |
2 |
N |
Neutrale Linie |
3 |
L |
Livelinie |
CON2
Pin nein. |
Name |
Funktion |
1 |
-48V |
Negative Ausgangsspannung |
2 |
-48V |
Negative Ausgangsspannung |
3 |
Boden |
Positive Ausgangsspannung |
4 |
Boden |
Positive Ausgangsspannung |
Anwendungs-Anmerkungen: Eine Vielzahl von Anwendungsanmerkungen und von technischen Weißbüchern kann in pdf-Format von unserer Website herunterladen werden.
