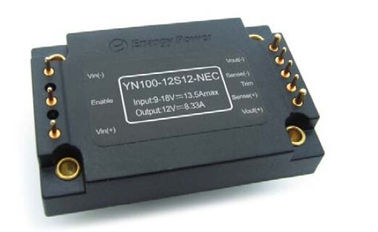

Ertrag 12V YN100-12S12-NEC DC-DC Konverter-100W

Ertrag 12V YN100-12S12-NEC DC-DC Konverter-100W

Hauptmerkmale

Spitzenleistung: 100W

Breite Inputstrecke: 9-18Vdc

Hohe Umwandlungs-Leistungsfähigkeit: Bis 92%

Linie Regelung bis ±1%

Lastsregelung bis ±1%

Isolierungsspannung: 1500V

Ermöglichen Sie (AN/AUS) Steuerung

Geben Sie Überstromschutz aus

Schluckaufmoduskurzschlusssicherung

Übertemperaturschutz

Input Unterspannung Aussperrung

Ausgangsspannungsordnung: ±8% Vout

Produktübersicht

Moderne Energie des Gebrauches dieser DDCmodule

Verarbeitung, Steuerung und Verpackungstechniken zum bereitzustellen

die Leistung, die Flexibilität, die Zuverlässigkeit und die Wirtschaftlichkeit

von einer reifen Leistungskomponente. Aktive Hochfrequenzklammer

Schaltung versieht Dichte der hohen Leistung mit lärmarmem und

hohe Leistungsfähigkeit.

1. Elektrische Eigenschaften

1,1 Absolute Maximalleistungen

Parameter	Minute	Art	Maximal	Einheiten	Anmerkungen
Eingangsspannung			24	VDC	Ununterbrochen, inoperativ
			20	VDC	Ununterbrochen, funktionierend
			24	VDC	Funktionierender vorübergehender Schutz,<100ms>
Isolierungs-Spannung			2000	VDC	Input zum Ertrag
Betriebstemperatur	-40		100	℃	Angesichts PWB-Temperatur
Lagertemperatur	-55		105	℃
Ermöglichen Sie - Vin-Spannung	-0,5		5	VDC

1,2 Geben Sie Eigenschaften ein

Parameter	Minute	Art	Maximal	Einheiten	Anmerkungen
Eingangsspannungsbereich	9	12	18	VDC
Unter-Spannung Aussperrung		8	8,9	VDC	Prüfpunkt
	7,5	8		VDC	Schützen Sie Punkt
Maximaler Eingangsstrom			13,5	A	Vin-Minute, volle Last des Ertrages
Leistungsfähigkeit		91		%	Nennaufnahme; Bewertete Last
Ableitung, Bereitschafts		7	11	W	Keine Last

1,3 Ausgangskennlinien

Parameter	Minute	Art	Maximal	Einheiten	Anmerkungen
Ausgangsspannungs-Satzball	11,88	12,00	12,12	VDC	Nenneingangsspannung, keine Last
Ausgangsspannungs-Strecke	11,88	12,00	12,24	VDC	Nenneingangsspannung, Last
Ertrag-Strombereich	0		8,33	A
Linie Regelung		±0.5	±1	%
Lasts-Regelung		±0.5	±1	%
Strombegrenzung	8,7	10	10,9	A	Ausgangsspannung 95% von Nominal
Kurzschluss-Strom			10	A
Kräuselung (Effektivwert)		80		Millivolt	Nominaler Input; volle Last; 20 MHZ-Bandbreite.
Geräusche (Spitzen-Spitzen)		120		Millivolt
Kapazitive Last von themachine			4000	μF

1,4 Dynamische Resonanz-Eigenschaften

Parameter	Minute	Art	Maximal	Einheiten	Anmerkungen
Ändern Sie im Ausgangsstrom			400	Millivolt	50% bis 75% bis 50% Iout maximal; (di/dt= 0.1A/µs)
			480	Millivolt	50% bis 75% bis 50% Iout maximal; (di/dt= 2.5A/µs)
Dynamische Genesungszeit		300		μS
Drehung-auf Zeit		15		Frau	Abfahren von vin zu vout Aufstieg bis 90%
Drehung-weg Overshoot			5	Frau

1,5 Funktionseigenschaften

Parameter	Minute	Art	Maximal	Einheiten	Anmerkungen
Schaltfrequenz	200	230	260	KHz
Ertrag-Ordnung		8		% Vout	Ordnung oben
		8			Ordnung herauf 0 8 0 Ordnung unten
Ermöglichen Sie Strom			5	MA
Ermöglichen Sie (AN/AUS)	-0,5		0,5	VDC	Auf-Steuerung, Logik hoch oder Schwimmen
	3,5		10	VDC	Aus-Steuerung, Logik niedrig
Überlastungs-Schutz	110	120	130	%	Emittergekoppelt, Impulsstrom (100% rared Last)
Über- Temperatur-Schutz		105		℃	Schützen Sie Punkt, angesichts PWB-Temperatur
		90		℃	Prüfpunkt

1,6 Isolierungs-Eigenschaften

Parameter	Minute	Art	Maximal	Einheiten	Anmerkungen
Isolierungs-Spannung	1500			VDC	Input zum Ertrag
	1500			VDC	Input zur Basis
	500			VDC	Ertrag zur Basis
Isolationswiderstand	100			MΩ	Ertrag zu BaseAt 500Vdc, zum er zu prüfen, wenn Atmosphärendruck und r. H 90% ist
Isolierungs-Kapazitanz		1000		PF

2. Allgemeine Eigenschaften

Parameter	Minute	Art	Maximal	Einheiten	Anmerkungen
Gewicht		2.5(72)		Unze (g)
MTBF (berechnet)	1			MHrs	TR-NWT-000332; 80% Last, 300LFM, 40℃ Ta

3. Klimaeigenschaften

Parameter	Minute	Art	Maximal	Einheiten	Anmerkungen
Betriebstemperatur	-40		100	℃	niedrige PWB-Temperatur
Lagertemperatur	-55		105	℃	Umgebend
Temperatur-Koeffizient			±0.02	%/℃
Feuchtigkeit	20		95	%R.H.	Relative Luftfeuchtigkeit, kondensationsfrei

4. Standard-Befolgung

Parameter	Anmerkungen
MIL-STD-704
MIL-STD-1399
MIL-STD-810
UL/cUL60950
GB4943
Iec 61000-4-2

5. Typische Welle und Kurven

Tabelle 1: Leistungsfähigkeit an der Sollleistungsspannung gegen Lastsstrom für Minimum, Nominal und maximale Eingangsspannung an 25°C.

Tabelle 2: Leistungsfähigkeit an der Sollleistungsspannung und an 60% Nennleistung gegen Luftmenge für Umgebungstemperaturen von 25°C, von 40°C und von 55°C (nominale Eingangsspannung).

Tabelle 3: Maximale Spitzenleistung, die Kurven gegen Umgebungstemperatur für Luftmengen von 0 LFM bis 400 LFM mit der Luft fließt von Stift 3, um 1 festzustecken herabsetzt (nominale Eingangsspannung).

Tabelle 4: Ausgangsspannungskräuselung am Strom der nominalen Eingangsspannung und der bewerteten Last (20 mV/div). Lastskapazitanz: keramischer Kondensator 0.1μF und Kondensator des Tantals 10μF. Bandbreite: 20 MHZ.

Tabelle 5: Thermischer Plan des Konverters am Vollaststrom (100W) mit der Luft 25°C, die mit der Rate von 200 LFM fließt. Luft fließt über den Konverter von Stift 3, um 1 festzustecken (nominale Eingangsspannung).

Tabelle 6: Thermischer Plan des Konverters am Vollaststrom (100W) mit der Luft 25°C, die mit der Rate von 200 LFM fließt. Luft fließt über den Konverter von Input zu Ertrag (nominale Eingangsspannung).

Tabelle 7: Drehung-auf Ausgleichstrom an der vollen Last (widerstrebende Last) (200ms/div). Eingangsspannung vor-angewandt. Ch1: Vout (10V/div); Ch2: AN/AUS-Input (5V/div)

Tabelle 8: Abschaltungsabfallzeit an der vollen Last (40 ms/div). Ch1: Vout (10V/div); Ch2: AN/AUS-Input (5V/div)

Tabelle 9: Ausgangsspannungsantwort zur Schrittänderung im Lastsstrom (50%-75%-50% von Iout (maximal); dI/dt = 0.1A/μs). Lastskappe: 10μF, 100 mΩ ESR-Tantalkondensator und keramischer Kondensator 0.1μF. Ch1: Vout (200mV/div).

Tabelle 10: Ausgangsspannungsantwort zur Schrittänderung im Lastsstrom (50%-75%-50% von Iout (maximal): dI/dt = 2.5A/μs). Lastskappe: 10μF, Tantalkondensator 100 mW ESR und keramische Kappe 0.1μF. Ch1: Vout (200mV/div).

6. Körperliche Informationen

6,1 Mechanischer Entwurf

Anmerkungen:

1. Stifte 6, 10 sind 1.52mm Durchmesser mit 2.16mm Durchmesser.

2. Toleranzen: x.x ±0.5mm.x.xx ±0.25mm

6,2 Anschlussbezeichnungen

Pin nein.	Name	Funktion
1	Vin (+)	Positive Eingangsspannung
2	NU	NU
3	Ermöglichen Sie	TTL-Input, zum des Konverters, bezogen zu Vin (-), mit internem an und abzustellen zieht hoch.
4	NU	NU
5	Vin (-)	Negative Eingangsspannung
6	Vout (-)	Negative Ausgangsspannung
7	Richtung (-)	Negative Fernrichtung. Richtung möglicherweise (-) sich an Vout angeschlossen sein (-) oder öffnet nach links.
8	Ordnung	Ausgangsspannungsordnung. Lassen Sie Ordnungsstift offen für Sollleistungsspannung.
9	Fragen Sie ab (+)	Positive Fernrichtung. Richtung (+) sich an Vout angeschlossen sein (+) oder öffnet möglicherweise nach links.
10	Vout (+)	Positive Ausgangsspannung
