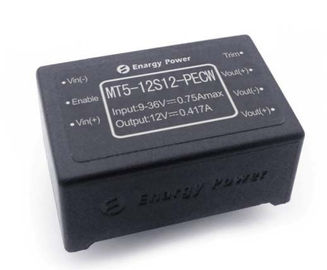

Hochfrequenzddc-Module MT5-12S12-PECW des Militärmacht-Spg.Versorgungsteil-5W 12V
Schnelles Detail
Ursprungsort: China
Markenname: Enargy
Modellnummer: MT5-12S12-PECW
Spitzenleistung: 5W
Betriebstemperaturbereich: -40~100℃
Eingangsspannungsbereich: 9-36Vdc
Ausgangsspannung: 12Vdc
Leistungsfähigkeit: 88%
Größe (L*W*H): 32.0*21.0*13.0mm
Zahlungs-u. Verschiffen-Ausdrücke
Mindestbestellmenge: 1pcs
Preis: Verhandlung
Lieferfrist: Verhandlung
Versorgungs-Fähigkeit: 1000Pcs/week
Hauptmerkmale
· Spitzenleistung: 5W
· Breite Inputstrecke: 9-36Vdc
· Hohe Umwandlungs-Leistungsfähigkeit: 88%
· Linie Regelung bis ±0.5%
· Lastsregelung bis ±1.0%
· Isolierungsspannung: 1,500V
· Ermöglichen Sie (AN/AUS) Steuerung
· Geben Sie Überstromschutz aus
· Schluckaufmoduskurzschlusssicherung
· Übertemperaturschutz
· Input Unterspannung Aussperrung
· Ausgangsspannungsordnung -8~+ 10% Vout
Produktübersicht
Gebrauch dieser DDCmodule brachte die Machtverarbeitung, -steuerung und -Verpackungstechniken, um die Leistung, die Flexibilität, die Zuverlässigkeit und die Wirtschaftlichkeit einer reifen Leistungskomponente zur Verfügung zu stellen voran. Aktive Klammernhochfrequenzschaltung versieht Dichte der hohen Leistung mit lärmarmer und hoher Leistungsfähigkeit.
1,1 Absolute Maximalleistungen
Parameter | Minute | Art | Maximal | Einheiten | Anmerkungen |
Eingangsspannung | 45 | VDC | Ununterbrochen, inoperativ | ||
36 | VDC | Ununterbrochen, funktionierend | |||
45 | VDC | Funktionierender vorübergehender Schutz,<100ms> | |||
Isolierungsspannung | Input zum Ertrag | ||||
Betriebstemperatur | -40 | 100 | ℃ | Angesichts PWB-Temperatur | |
Lagertemperatur | -65 | 125 | ℃ | ||
Ermöglichen Sie zu Vin-Spannung | -0,5 | 10 | VDC |
1,2 Geben Sie Eigenschaften ein
Parameter | Minute | Art | Maximal | Einheiten | Anmerkungen |
Eingangsspannungsbereich | 9 | 12 | 36 | VDC | |
Unter-Spannung Aussperrung | 8,6 | 8,8 | VDC | Prüfpunkt | |
8 | 8,2 | VDC | Schützen Sie Punkt | ||
Maximaler Eingangsstrom | 0,75 | A | Input Vin-Minute, volle Last des Ertrages | ||
Leistungsfähigkeit | 86 | % | Nennaufnahme; Bewertete Last | ||
Ableitung, Bereitschafts | 0,7 | W | Keine Last |
1,3 Ausgangskennlinien
Parameter | Minute | Art | Maximal | Einheiten | Anmerkungen |
Ausgangsspannungs-Satzball | 11,85 | 12,00 | 12,15 | VDC | Nominaler Input. Geben Sie keine Last aus |
Ausgangsspannungs-Strecke | 11,75 | 12,00 | 12,25 | VDC | |
Ertrag-Strombereich | 0,01 | 0,417 | A | ||
Linie Regelung | ±0.02 | ±0.50 | % | ||
Lasts-Regelung | ±0.5 | ±1.0 | % | ||
Strombegrenzung | 0,45 | 0,55 | A | Ausgangsspannung 95% von Nominal | |
Kräuselung (Effektivwert) | 10 | Millivolt | Nominaler Input; volle Last; 20 MHZ-Bandbreite. | ||
Geräusche (Spitzen-Spitzen) | 65 | Millivolt | |||
Höchstleistungs-Kappe | 1200 | μF |
1,4 Dynamische Resonanz-Eigenschaften
Parameter | Art | Einheiten | Anmerkungen |
Ändern Sie im Ausgangsstrom | 200 | Millivolt | 50% bis 75% bis 50% Iout maximal; (di/dt= 0.1A/µs). |
200 | Millivolt | 50% bis 75% bis 50% Iout maximal; (di/dt= 0.25A/µs). | |
Dynamische Genesungszeit | 200 | µS | |
Anstiegszeit | 50 | Frau | Abfahren von vin zu vout Aufstieg bis 90% |
Drehung-weg Overshoot | 5 | % |
1,5 Funktionseigenschaften
Parameter | Minute | Art | Maximal | Einheiten | Anmerkungen |
Schaltfrequenz | 180 | 200 | 220 | KHz | |
Ausgangsspannungs-Ordnung | 10 | % Vout | Ordnung oben | ||
5 | Ordnung unten | ||||
Ermöglichen Sie Spannung | 0,5 | MA | |||
Ermöglichen Sie (AN/AUS) Steuerpositiv-Logik | 2,5 | 10 | VDC | Auf-Steuerung, Logik hoch oder Schwimmen | |
-0,5 | 1,5 | VDC | Aus-Steuerung, Logik niedrig | ||
Überlastungs-Schutz | Emittergekoppelt, Impulsstrom (100% rared Last) | ||||
Kurzschlusssicherung | 100 | mΩ | Schluckaufmodus, seit der Wiederaufnahme | ||
Übertemperaturschutz | 105 | ℃ | Art: Nicht-Verriegeln, Selbst-Wiederaufnahme; Schwelle, PWB-Temperatur | ||
90 | ℃ | Prüfpunkt |
1,6 Isolierungs-Eigenschaften
Parameter | Minute | Art | Maximal | Einheiten | Anmerkungen |
Isolierungs-Spannung | 1500 | VDC | Input zum Ertrag | ||
1500 | VDC | In Basis | |||
500 | VDC | Heraus zur Basis | |||
Isolationswiderstand | 100 | MΩ | An 500VDC, zum es zu prüfen, wenn Atmosphärendruck und r. H 90% ist | ||
Isolierungs-Kapazitanz | 1000 | PF |
2. Allgemeine Eigenschaften
Parameter | Minute | Art | Maximal | Einheiten | Anmerkungen |
Gewicht | 20 | Unze (g) | |||
MTBF (berechnet) | 0,1 | MHrs | TR-NWT-000332; 80% Last, 300LFM, 40℃ Ta |
3. Klimaeigenschaften
Parameter | Minute | Art | Maximal | Einheiten | Anmerkungen |
Betriebstemperatur | -40 | 100 | ℃ | Niedrige PWB-Temperatur | |
Lagertemperatur | -65 | 125 | ℃ | Umgebende Temperatur | |
Temperatur-Koeffizient | ±0.02 | %/℃ | |||
Feuchtigkeit | 20 | 95 | %R.H. |
4. Standard-Befolgung
MIL-STD-704
MIL-STD-1399
MIL-STD-810
UL/cUL60950
EN60950
GB4943
Iec 61000-4-2
5. Typische Welle und Kurven
Tabelle 1: Leistungsfähigkeit an der Sollleistungsspannung gegen Lastsstrom für Minimum, Nominal und maximale Eingangsspannung an 25°C.
Tabelle 2: Leistungsfähigkeit an der Sollleistungsspannung und an 60% Nennleistung gegen Luftmenge für Umgebungstemperaturen von 25°C.
Tabelle 3: Maximale Spitzenleistung, die Kurven gegen Umgebungstemperatur für Luftmengen von 0 LFM bis 400 LFM mit der Luft fließt von Stift 3 zu pin1 herabsetzt (nominale Eingangsspannung).
Tabelle 4: Ausgangsspannungskräuselung am Strom der nominalen Eingangsspannung und der bewerteten Last. Lastskapazitanz: keramischer Kondensator 0.1μF und Kondensator des Tantals 10μF. Bandbreite: 20 MHZ.
Tabelle 5: Umgebende Temperatur ist 25 ℃, die Last, die durch die Last (Energie 13W) getragen wird, die Wärmebildgebungskarte.
Tabelle 6: Drehung-auf Ausgleichstrom an der vollen Last (widerstrebende Last) (200 ms/div). Eingangsspannung vor-angewandt. Ch1: Vout (5V/div); Ch2: AN/AUS-Input (2V/div)
Tabelle 7: Abschaltungsabfallzeit an der vollen Last (2ms/div). Ch1: Vout (5V/div); Ch2: AN/AUS-Input (2V/div)
Tabelle 8: Ausgangsspannungsantwort zur Schrittänderung im Lastsstrom (50%-75%-50% von Iout (maximal); dI/dt = 0.1A/μs). Lastskappe: 10μF, 100 mΩ ESR-Tantalkondensator und keramischer Kondensator 1μF. Ch1: Vout (100mV/div).
Tabelle 9: Ausgangsspannungsantwort zur Schrittänderung im Lastsstrom (50%-75%-50% von Iout (maximal): dI/dt = 2.5A/μs). Lastskappe: 220μF, 30 mΩ ESR-Tantalkondensator und keramischer Kondensator 1μF. Ch1: Vout (100mV/div).
6. Körperliche Informationen
6,1 Mechanischer Entwurf
Anmerkungen: 1. Alle weiteren Stifte sind 0.6mm Durchmesser 2. Pin4 und Pin6 sind Parallelschaltung. Der Benutzer könnte die Funktion Vout erzielen (+) ob entweder Stift zwei oder beide anschließen Sie. 3. Toleranzen: x.xx±0.02 herein. (x.x±0.5mm) .x.xxx±0.010 herein. (x.xx±0.25mm)
6,2 Anschlussbezeichnungen
Pin nein. | Name | Funktion |
1 | Vin (-) | Negative Eingangsspannung |
2 | Ermöglichen Sie | TTL-Input, zum des Konverters, bezogen zu Vin (-), mit internem an und abzustellen zieht hoch. |
3 | Vin (+) | Positive Eingangsspannung |
4 | Vout (+) | Positive Ausgangsspannung |
5 | Vout (-) | Negative Ausgangsspannung |
6 | Vout (+) | Positive Ausgangsspannung |
7 | Ordnung | Ausgangsspannungs-Ordnung |
