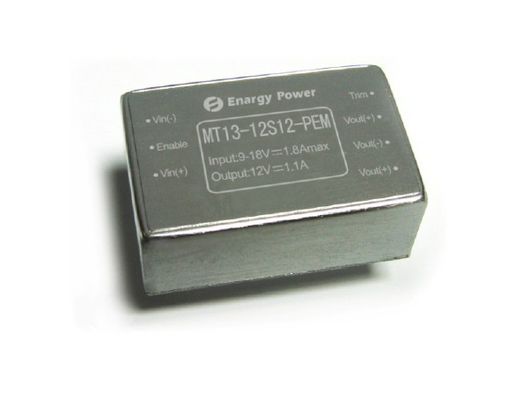

Breite Inputstrecke 9 - 18V DDC 12W gab 12V MT13-12S12-PEM aus

Ertrag 12V MT13-12S12-PEM DC-DC Konverter-12W

Hauptmerkmale

Spitzenleistung: 13W

Breite Inputstrecke: 9-18Vdc

Hohe Umwandlungs-Leistungsfähigkeit: 90%

Linie Regelung bis ±0.5%

Lastsregelung bis ±1.0%

Isolierungsspannung: 1,500V

Ermöglichen Sie (AN/AUS) Steuerung

Geben Sie Überstromschutz aus

Schluckaufmoduskurzschlusssicherung

Übertemperaturschutz

Input Unterspannung Aussperrung

Ausgangsspannungsordnung -5~+ 10% Vout

Produktübersicht

Gebrauch dieser DDCmodule brachte das Powerprocessing, Steuerung und Verpackungstechniken zu providethe Leistung, Flexibilität, Zuverlässigkeit und Kosten effectivenessof eine reife Leistungskomponente voran. Aktiver Hochfrequenzclampswitching versieht Dichte der hohen Leistung mit lärmarmer andhigh Leistungsfähigkeit.

1. Elektrische Eigenschaften

1,1 Absolute Maximalleistungen

Parameter	Minute	Art	Maximal	Einheiten	Anmerkungen
Eingangsspannung			24	VDC	Ununterbrochen, inoperativ
			18	VDC	Ununterbrochen, funktionierend
			24	VDC	Operatingtransientprotection,<100ms>
Isolierungsspannung			1500	VDC	Input zum Ertrag
Betriebstemperatur	-55		100	℃
Lagertemperatur	-65		125	℃	Umgebende Temperatur
Ermöglichen Sie zu Vin-Spannung	-0,5		10	VDC

1,2 Geben Sie Eigenschaften ein

Parameter	Minute	Art	Maximal	Einheiten	Anmerkungen
Eingangsspannungsbereich	9	12	18	VDC
Unter-Spannung Aussperrung		8,6	8,8	VDC	Prüfpunkt
	8	8,2		VDC	Schützen Sie Punkt
Maximaler Eingangsstrom			1,8	A	Input Vin-Minute, volle Last des Ertrages
Leistungsfähigkeit		88		%	Nennaufnahme; Bewertete Last
Ableitung, Bereitschafts		0,4		W	Last

1,3 Ausgangskennlinien

Parameter	Minute	Art	Maximal	Einheiten	Anmerkungen
Ausgangsspannungs-Satzball	11,85	12,00	12,15	VDC	Nominaler Input. Keine Last
Ausgangsspannungs-Strecke	11,75	12,00	12,25	VDC
Ertrag-Strombereich	0,01		1,1	A
Linie Regelung		±0.02	±0.50	%
Lasts-Regelung		±0.5	±1.00	%
Strombegrenzung	1,18	1,45		A	Ausgangsspannung 95% von Nominal
Kurzschluss-Strom				A
Kräuselung (Effektivwert)		10		Millivolt	Nominaler Input; volle Last; 20 MHZ-Bandbreite.
Geräusche (Spitzen-Spitzen)		65		Millivolt
Höchstleistungs-Kappe			1200	μF

1,4 Dynamische Resonanz-Eigenschaften

Parameter	Minute	Art	Maximal	Einheiten	Anmerkungen
Ändern Sie im Ausgangsstrom		250		Millivolt	50% bis 75% bis 50% Iout maximal; (di/dt=0.1A/μs).
		250		Millivolt	50% bis 75% bis 50% Iout maximal; (di/dt=0.5A/μs).
Dynamische Genesungszeit		200		µS
Anstiegszeit		50		Frau	Abfahren von vin zu vout Aufstieg bis 90%
Drehung-weg Overshoot		5		%

1,5 Funktionseigenschaften

Parameter	Minute	Art	Maximal	Einheiten	Anmerkungen
Schaltfrequenz	180	200	220	KHz
Ausgangsspannungs-Ordnung			10	% Vout	Ordnung oben
	5				Ordnung unten
Ermöglichen Sie Spannung			0,5	MA
Ermöglichen Sie (AN/AUS) Steuerung Positive Logik	2,5		10	VDC	Auf-Steuerung, Logik hoch oder Schwimmen
	-0,5		1,5	VDC	Aus-Steuerung, Logik
Überlastungs-Schutz				%	Emittergekoppelt, Pulsecurrent (raredload 100%)
Kurzschlusssicherung			100	mΩ	Schluckaufmodus, seit der Wiederaufnahme
Übertemperaturschutz		105		℃
		90		℃	Prüfpunkt

1,6 Isolierungs-Eigenschaften

Parameter	Minute	Art	Maximal	Einheiten	Anmerkungen
Isolierungs-Spannung			1500	VDC	Input zum Ertrag
			1500	VDC	In Basis
			500	VDC	Heraus zur Basis
Isolationswiderstand	100			MΩ	An 500VDC, zum es zu prüfen, wenn atmosphericpressure und r. H 90% ist
Isolierungs-Kapazitanz		1000		PF

2. Allgemeine Eigenschaften

Parameter	Minute	Art	Maximal	Einheiten	Anmerkungen
Gewicht		30		Unze (g)
MTBF (berechnet)	1			MHrs	TR-NWT-000332; 80% Last, 300LFM, 40℃ Ta

3. Klimaeigenschaften

Parameter	Minute	Art	Maximal	Einheiten	Anmerkungen
Betriebstemperatur	-55		100	℃	Niedrige PWB-Temperatur
Lagertemperatur	-65		125	℃	Umgebende Temperatur
Temperatur-Koeffizient			±0.02	%/℃
Feuchtigkeit	20		95	%R.H.

4. Standard-Befolgung

Parameter	Anmerkungen
MIL-STD-704
MIL-STD-1399
MIL-STD-810
UL/cUL60950
EN60950
GB4943
Iec 61000-4-2

5. Typische Welle und Kurven

Tabelle 1: Leistungsfähigkeit an der Sollleistungsspannung gegen loadcurrent für Minimum, Nominal und maximales inputvoltage an 25°C.

Tabelle 2: Leistungsfähigkeit an der Sollleistungsspannung und an der Energie 60%rated gegen Luftmenge für umgebende airtemperatures von 25°C.

Tabelle 3: Maximale herabsetzende Ausgangsleistungslufttemperatur der Kurven vs.ambient für Luftmengen von 0 LFMthrough 400 LFM mit der Luft, die von Stift 3 fließt, um 1 festzustecken (nominale Eingangsspannung).

Tabelle 4: Ausgangsspannungskräuselung an nominales inputvoltage und der bewerteten Last Strom (20 mV/div). Loadcapacitance: keramischer Kondensator 0.1μF und Kondensator 10μFtantalum. Bandbreite: 20 MHZ.

Tabelle 5: Umgebende Temperatur ist 25 ℃, das theload, das durch die Last (Energie 13W) getragen wird, die Wärmebildgebungskarte.

Tabelle 6: Drehung-auf Ausgleichstrom an der vollen Last (200ms/div). Eingangsspannung vor-angewandt. Ch1: Vout (5V/div); Ch2: ON/OFFInput (2V/div)

Tabelle 7: Abschaltungsabfallzeit an der vollen Last (2 ms/div). Ch1: Vout (5V/div); Ch2: AN/AUS-Input (2V/div)

Tabelle 8: Ausgangsspannungsantwort zu Schrittänderung inload Strom (50%-75%-50% von Iout (maximal); dI/dt =0.1A/μs). Lastskappe: 10μF, tantalumcapacitor 100mΩ ESR und keramischer Kondensator 1μF. Ch1: Vout (100mV/div).

Tabelle 9: Ausgangsspannungsantwort zum Schritt-changein Lastsstrom (50%-75%-50% von Iout (maximal): dI/dt =0.25A/μs). Lastskappe: 220μF, 30 mΩ ESRtantalum-Kondensator und keramische Kappe 1μF. Ch1: Vout (100mV/div)

6. Körperliche Informationen

6,1 Mechanischer Entwurf

Anmerkungen:

1. Alle weiteren Stifte sind 0.6mm Durchmesser

2. Pin4 und Pin6 sind Parallelschaltung. Der Benutzer könnte die Funktion Vout erzielen (+) ob entweder Stift zwei anschließen Sie oder

beide.

3. Toleranzen: x.xx±0.02 herein. (x.x±0.5mm) .x.xxx±0.010 herein. (x.xx±0.25mm)

6,2 Anschlussbezeichnungen

Pin nein.	Name	Funktion
1	Vin (-)	Negative Eingangsspannung
2	Ermöglichen Sie	TTL-Input, zum des Konverters, bezogen zu Vin (-), mit internem an und abzustellen zieht hoch.
3	Vin (+)	Positive Eingangsspannung
4	Vout (+)	Positive Ausgangsspannung
5	Vout (-)	Negative Ausgangsspannung
6	Vout (+)	Positive Ausgangsspannung
7	Ordnung	Ausgangsspannungs-Ordnung
