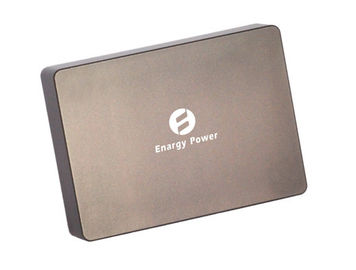

Ertrag 12V XD30-12db12-PEM DC-DC Konverter-50W
Eigenschaften:
Breite Inputstrecke: 9 ‐ 18 V
Spitzenleistung: 50W
Hohe Umwandlungs-Leistungsfähigkeit: 87%
Linie Regelung zu: ±1%
Lastsregelung zu: ±1%
Input unter ‐ Spannungs-Verschluss ‐ heraus
Ertrag über ‐ Stromschutz
Schluckaufmoduskurzschlusssicherung
Ertrag über ‐ Spannungsschutz
Ermöglichen Sie (AN/AUS) Steuerung
Isolierungs-Spannung (Input zum Ertrag): 1500V
Produktübersicht
Fortgeschrittenes Powerprocessing, Steuerung und Verpackungstechniken dieser DDCmodule Gebrauch, zum des Leistung, Flexibilität, Zuverlässigkeit und Kosten effectivenessof bereitzustellen eine reife Leistungskomponente. Aktiver Hochfrequenzclampswitching versieht Dichte der hohen Leistung mit lärmarmer andhigh Leistungsfähigkeit.
1. Elektrische Eigenschaften
1,1 Absolute Maximalleistungen
| Parameter |
Minute |
Art |
Maximal |
Einheiten |
Anmerkungen |
| Eingangsspannung |
|
|
22 |
VDC |
Ununterbrochen, inoperativ |
| |
|
20 |
VDC |
Ununterbrochen, funktionierend |
| |
|
22 |
VDC |
Antriebspannung,<100ms>
|
| Isolierungsspannung |
|
|
2000 |
VDC |
Input zum Ertrag |
| Betriebstemperatur |
-55 |
|
100 |
℃ |
Angesichts PWB-Temperatur |
| Lagertemperatur |
-65 |
|
115 |
℃ |
|
| Ermöglichen Sie - Vin-Spannung |
-2 |
|
10 |
VDC |
|
1,2 Geben Sie Eigenschaften ein
| Parameter |
Minute |
Art |
Maximal |
Einheiten |
Anmerkungen |
| Eingangsspannungsbereich |
9 |
12 |
18 |
VDC |
|
| Input Unter-Spannung Aussperrung |
|
8,5 |
8,9 |
VDC |
Prüfpunkt |
| 7,5 |
8,0 |
|
VDC |
Schützen Sie Punkt |
| Maximaler Eingangsstrom |
|
|
7 |
A |
Vin-Minute, volle Last des Ertrages |
| Leistungsfähigkeit |
|
86 |
|
% |
Nennaufnahme; bewertete Last |
| Ableitung, Bereitschafts |
|
|
6 |
W |
Kleine Last |
1,3 Ausgangskennlinien
| Parameter |
Minute |
Art |
Maximal |
Einheiten |
Anmerkungen |
| Ausgangsspannungs-Satzball |
+11,88 |
+12,00 |
+12,12 |
VDC |
+Vout |
Nenneingangsspannung, kleine Last |
| -11,60 |
-12,00 |
-12,40 |
VDC |
- Vout |
| Ausgangsspannungs-Strecke |
+11,76 |
+12,00 |
+12,24 |
VDC |
+Vout |
|
| -11,50 |
-12,00 |
-12,50 |
VDC |
- Vout |
|
| Ertrag-Strombereich |
0,2 |
|
2,1 |
A |
+Vout |
|
| 0,2 |
|
2,1 |
A |
- Vout |
|
| Voltage Regulation |
|
|
±1 |
% |
+Vout |
|
| |
|
±4 |
% |
- Vout |
|
| Lasts-Regelung |
|
|
±1 |
% |
+Vout |
|
| |
|
±4 |
% |
- Vout |
|
| Ertragüberstromschutz |
|
2,8 |
|
A |
+Vout |
90% der Nennleistungsspannung |
| |
2,8 |
|
A |
- Vout |
| Ertrag kurzer Circui-Strom |
0 |
|
5 |
A |
+Vout |
|
| 0 |
|
5 |
A |
- Vout |
|
| Effektivwert |
|
15 |
|
Millivolt |
+Vout |
Nominaler Input; volle Last; 20MHz, Bandbreite |
| |
15 |
|
Millivolt |
- Vout |
| Spitzen-Spitzen |
|
50 |
|
Millivolt |
+Vout |
| |
50 |
|
Millivolt |
- Vout |
| Kapazitive Last vom themachine |
|
|
1800 |
μF |
+Vout |
|
| |
|
1800 |
μF |
- Vout |
|
| |
|
|
|
|
|
|
|
1,4 Dynamische Resonanz-Eigenschaften
| Parameter |
Minute |
Art |
Maximal |
Einheiten |
Anmerkungen |
| Ändern Sie im Ausgangsstrom |
|
|
300 |
Millivolt |
+Vout |
Laden Sie change50%~75%~50% maximales Iout, di/dt= 0.1A/μS |
| |
|
300 |
Millivolt |
- Vout |
| |
|
300 |
Millivolt |
+Vout |
Last change50%~75%~50% Iout maximal, di/dt= 0.5A/μS |
| |
|
300 |
Millivolt |
- Vout |
| Dynamische Genesungszeit |
|
|
300 |
wir |
|
|
| Drehung-auf Zeit |
|
5 |
|
Frau |
|
Abfahren von vin zu vout Aufstieg bis 90% |
| Drehung-weg Overshoot |
|
|
5 |
% |
|
|
1,5 Funktionseigenschaften
| Parameter |
Minute |
Art |
Maximal |
Einheiten |
Anmerkungen |
| Schaltfrequenz |
180 |
200 |
230 |
KHz |
|
| Ermöglichen Sie Strom |
|
|
1 |
MA |
|
| Ermöglichen Sie (AN/AUS) |
1 |
|
15 |
VDC |
Auf-Steuerung, Logik hoch oder Schwimmen |
| -0,5 |
|
0,3 |
VDC |
Aus-Steuerung, Logik niedrig |
| Überspannungs-Schutz |
110 |
|
130 |
% |
Last |
| |
110 |
|
|
% |
|
| Kurzschlusssicherung |
|
|
65 |
mΩ |
Schluckaufmodus, seit der Wiederaufnahme |
1,6 Isolierungs-Eigenschaften
| Parameter |
Minute |
Art |
Maximal |
Einheiten |
Anmerkungen |
| Isolierungs-Spannung |
1500 |
|
|
VDC |
Input zum Ertrag |
| 1500 |
|
|
VDC |
In Basis |
| 500 |
|
|
VDC |
Heraus zur Basis |
| Isolationswiderstand |
10 |
|
|
MΩ |
An 500Vdc, zum es zu prüfen, wenn atmosphärisch
Druck und r. H ist 90%
|
| Isolierungs-Kapazitanz |
|
1000 |
|
PF |
|
2. Allgemeine Eigenschaften
| Parameter |
Minute |
Art |
Maximal |
Einheiten |
Anmerkungen |
| Gewicht |
|
68 |
|
Unze (g) |
|
| MTBF (berechnet) |
1 |
|
|
MHrs |
TR-NWT-000332; 80% Last, 300LFM,
40℃ Ta
|
3. Klimaeigenschaften
| Parameter |
Minute |
Art |
Maximal |
Einheiten |
Anmerkungen |
| Betriebstemperatur |
-55 |
|
100 |
℃ |
Ausgedehnte, niedrige PWB-Temperatur |
| Lagertemperatur |
-65 |
|
115 |
℃ |
Umgebend |
| Temperatur-Koeffizient |
|
|
±0.02 |
%/℃ |
|
| Feuchtigkeit |
20 |
|
95 |
%R.H. |
|
Befolgung 4.Standards
| Parameter |
Anmerkungen |
| UL/cUL60950 |
|
| EN60950 |
|
| GB4943 |
|
| Nadel-Flammen-Test (Iec 695-2-2) |
|
| Iec 61000-4-2 |
|
5. ARBEITS-WELLE
Tabelle 1: Leistungsfähigkeit an der Sollleistungsspannung gegen.
Lastsstrom für Minimum, Nominal und Maximum
Eingangsspannung an 25°C.
Tabelle 2: Leistungsfähigkeit an der Sollleistungsspannung und
60% Nennleistung gegen Luftmenge für Luft
Temperaturen von 25°C.
Tabelle 3: Maximale Spitzenleistung, die Kurven herabsetzt
vs.ambient-Lufttemperatur für Luftmengen von 0
LFM bis 400 LFM mit der Luft, die von Stift 1 fließt
zu 3 feststecken (nominale Eingangsspannung).
Tabelle 4: Ausgangsspannungskräuselung am nominalen Input
Strom der Spannung und der bewerteten Last (20 mV/div). Last
Kapazitanz: keramischer Kondensator 0.1μF und 10μF
Tantalkondensator. Bandbreite: 20 MHZ.
Tabelle 5: Thermischer Plan des Konverters an voll
Lastsstrom (50W) mit der Luft 25°C, die an fließt
Rate von 200 LFM. Luft fließt über
Konverter vom Stift 3, zum 1 festzustecken (nominaler Input
Spannung).
Tabelle 6: Thermischer Plan des Konverters an voll
Lastsstrom (50W) mit der Luft 25°C, die an fließt
Rate von 200 LFM. Luft fließt über
Konverter von Input zu Ertrag (nominalen Input
Spannung).
Tabelle 7: Drehung-auf Ausgleichstrom an der vollen Last (widerstrebend
Last) (10ms/div). Eingangsspannung vor-angewandt.
Ch1: Vout (10V/div). Ch 2: AN/AUS-Input (1V/div)
Ch3: AN/AUS-Input (1V/div).
Tabelle 8: Abschaltungsabfallzeit an der vollen Last (10 ms/div).
Ch1: Vout1 (10V/div); Ch2: Vout2 (10V/div);
Ch3: AN/AUS-Input (1V/div).
Tabelle 9: Ausgangsspannungsantwort zur Schrittänderung
im Lastsstrom (50%-75%-50% von Iout (maximal); dI/dt
= 0.5A/μs). Lastskappe: 10μF, Tantal 100mΩ ESR
Kondensator und keramischer Kondensator 0.1μF. Ch 1:
Vout1 (200mV/div).
Tabelle 10: Ausgangsspannungsantwort zur Schrittänderung
im Lastsstrom (50%-75%-50% von Iout (maximal): dI/dt
= 0.5A/μs). Lastskappe: 10μF, 30 mΩ ESR-Tantal
Kondensator und keramische Kappe 0.1μF.
Ch 2: Vout2 (200mV/div).
Informationen 6.Physical
Entwurf 6.1Mechanical
Anmerkungen:
1. Alle Stifte sind (1.02mm) Durchmesser.
2.Tolerances: x.x ±0.5mm, x.xx ±0.25mm
6,2 Anschlussbezeichnungen
| Pin nein. |
Name |
Funktion |
| 1 |
Ermöglichen Sie |
TTL-Input, zum des Konverters, bezogen zu Vin (-), mit internem an und abzustellen zieht hoch. |
| 2 |
Vin (-) |
Negative Eingangsspannung |
| 3 |
Vin (+) |
Positive Eingangsspannung |
| 4 |
Vout (+) |
Positive Ausgangsspannung |
| 5 |
COM |
Boden |
| 6 |
Vout (-) |
Negative Ausgangsspannung |
