Herkunftsort: | China |
Markenname: | Enargy |

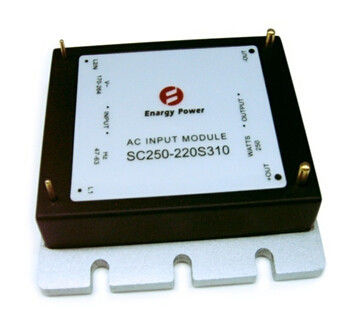

Modellnummer: | SC250-220S310 |
Min Bestellmenge: | 1pcs |
---|---|
Preis: | Negotiation |
Lieferzeit: | 1-8 Wochen |
Zahlungsbedingungen: | Verhandlung |
Versorgungsmaterial-Fähigkeit: | 15000Pcs/week |
Markieren: | Medizinischer Grad-Stromversorgung,Wechselstrom zu DC-Konverter |
---|
Hauptmerkmale
Spitzenleistung: 250W
Breite Inputstrecke: 176-264VAC
Hohe Umwandlungs-Leistungsfähigkeit: Bis 96%
Isolierungs-Spannung: 1,500V
RoHS konform
Produktübersicht
Modul Sc-Reihenwechselstroms AC/DC, hat die Vorteile der kleinen, hohen Leistungsfähigkeit, spart effektiv Kosten und Raum.
Die Einführung des Produktes
Die Reihe SC250 ist ein unabhängig regulierter Ein-Outputkonverter, der die industriekompatible Viertelziegelsteinpaketgröße verwendet. Die sehr hohe Leistungsfähigkeit ist ein Ergebnis patentierter Topologie ENARGY CORP, die synchrone Korrektur und einen innovativen Bauentwurf verwendet, um Wärmeableitung herabzusetzen und Dichten der hohen Leistung extrem zu gewähren. Die Energie, die durch den Konverter zerstreut wird, ist so niedrig, dass ein Kühlkörper nicht angefordert wird, der Kosten, Gewicht, Höhe spart, und Anwendungsbemühung. Alle Macht- und Steuerkomponenten werden zum mehrschichtigen PWB-Substrat mit highyield Oberflächen-Bergtechnologie, mit dem Ergebnis eines zuverlässigeren Produktes angebracht.
Elektrische Eigenschaften
Input-Eigenschaften
Parameter | Minute | Art | Maximal | Einheiten | Anmerkungen |
Eingangsspannungsbereich | 170 | 220 | 264 | VAC | Ununterbrochen |
Maximaler Eingangsstrom |
|
| 2 | A | Volle Last, minimaler Input |
Leistungsfähigkeit | 95 | 96 |
| % |
|
Ableitung |
| 0,4 |
| W | Keine Last |
Höchstleistungs-Kappe. |
| 200 |
| uF | Kapazitanz-Spannung ≧ 450V |
Ausgangskennlinien
Parameter | Minute | Art | Maximal | Einheiten | Anmerkungen |
Ausgangsspannungs-Strecke | 230 |
| 375 | VDC |
|
Spitzenleistung: |
|
| 250 | W |
|
Isolierungs-Eigenschaften
Parameter | Minute | Art | Maximal | Einheiten | Anmerkungen |
Isolierungsspannung | 1500 |
|
| VDC | Ertrag und Input zur Basis |
Isolationswiderstand | 100 |
|
| MΩ | An 500VDC, zum es, wenn Atmosphärendruck und r. H 90%, ist Ertrag und Input zu prüfen, um zu basieren |
Standard-Befolgung
Parameter | Anmerkungen |
UL/cUL60950 |
|
EN60950 |
|
GB4943 |
|
Nadel-Flammen-Test (Iec 695-2-2) | Enthält alle Geräte |
Iec 61000-4-2 |
|
Qualifikations-Spezifikation
Parameter | Anmerkungen |
Erschütterung | Frequenzbereich: 5-20Hz, +3dB/otc; 20-80Hz, 0.04g2/Hz; 80-500Hz, -3dB/ot c; X.Y.Z-Äxte, 30min/axis |
Mechanischer Schock | Halb-Sinus Welle, 300m/s2,11ms, ±X, ±Y, ±Z, 6tims/direction |
Kälte (in Kraft) | Anzeige IEC60068-2-1 |
Feuchte Hitze | IEC60068-2-67 CY |
Temperaturwechsel | -20°C zu 85°C, Rampe 15°C/min., 500 Zyklen |
Energie/thermisches Radfahren | Vin = Minute zur maximalen, vollen Last, 100 Zyklen |
Entwurfs-Randstellung | Tmin-10°C zu Tmax+10°C, 5°C Schritte, Vin = Minute zu maximalem, Last 0-105% |
Leben-Test | 95% bewertetes Vin und Last, Einheiten am Herabsetzen des Punktes, 5000 Stunden |
Solderability | IEC60068-2-20 |
Typische Welle und Kurven
Tabelle 1: Leistungsfähigkeit gegen Spitzenleistung, 25°C, 400LFM
Tabelle 2: Verlustleistung gegen Spitzenleistung, 25°C, 400LFM
Mechanischer Entwurf
Anschlussbezeichnungen
Pin nein. | Name | Funktion |
1 | L2/N | Wechselstrom-Input |
2 | L1/L | Wechselstrom-Input |
3 | +OUT | DC-Ertraganode |
4 | - HERAUS | DC-Ertragkathode |
