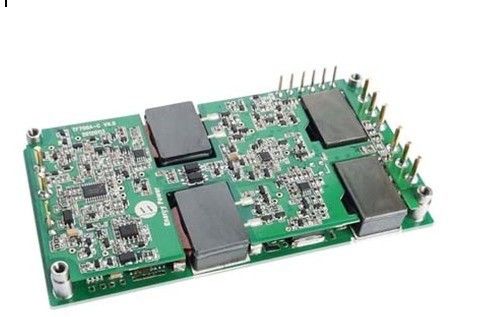

Ertrag 28V/25A TF700-48S28-NOC des Wirtschaftsmacht-Spg.Versorgungsteil-700W
Hauptmerkmale
Spitzenleistung: 700W
Breite Inputstrecke: 36-72VDC
Hohe Umwandlungs-Leistungsfähigkeit: Bis 93%
Linie Regelung bis ±1%
Lastsregelung bis ±1%
Örtlich festgelegte Arbeitsfrequenz
Isolierungs-Spannung: 1,500V
Ermöglichen Sie (AN/AUS) Steuerung
Geben Sie Überlastungsschutz aus
Geben Sie Überspannungsschutz aus
Schluckaufmoduskurzschlusssicherung
Übertemperaturschutz
Input Unterspannung Aussperrung
UL94V-0 Flamme-verzögerte Bewertung
Produktübersicht
Gebrauch dieser DDCmodule brachte die Machtverarbeitung, -steuerung und -Verpackungstechniken, um die Leistung, die Flexibilität, die Zuverlässigkeit und die Wirtschaftlichkeit einer reifen Leistungskomponente zur Verfügung zu stellen voran. Hochfrequenzschaltung versieht Dichte der hohen Leistung mit lärmarmer und hoher Leistungsfähigkeit.
Elektrische Eigenschaften
·Elektrische Eigenschaften treffen über dem vollen Betriebsbereich der Eingangsspannung, der Ertraglast und der Grundplattetemperatur, wenn nicht anders angegeben zu. Alle Temperaturen beziehen sich die auf Betriebstemperatur in der Mitte der Grundplatte.
Input-Eigenschaften
Parameter |
Minute |
Art |
Maximal |
Einheiten |
Anmerkungen |
Eingangsspannungsbereich |
36 |
48 |
72 |
VDC |
Ununterbrochen |
Maximaler Eingangsstrom |
|
|
24 |
A |
Volle Last, min. Input |
Bereitschaftseingangsstrom |
|
|
0,2 |
A |
Keine Last |
Leistungsfähigkeit |
92 |
|
|
% |
|
Empfehlen Sie externe Input-Kapazitanz |
470 |
|
|
uF |
ESR 0.1-0.2R |
Ausgangskennlinien
Parameter |
Minute |
Art |
Maximal |
Einheiten |
Anmerkungen |
Ausgangsspannungs-Strecke |
27,72 |
28,00 |
28,28 |
VDC |
|
Ertrag-Strombereich |
0 |
|
25 |
A |
|
Linie Regelung |
|
|
±1 |
% |
Vin=36~72V, Io=0~23A |
Lasts-Regelung |
|
|
±1 |
% |
Vin=36~72V, Io=0~23A |
Gesamtausgangsspannung |
|
|
±1 |
% |
Vin=36~72V, Io=0~23A |
Geräusche (Spitzen-Spitzen) |
|
120 |
250 |
Millivolt |
20 MHZ-Bandbreite. Ertrag mit Elektrolytkondensator 10uF und keramischem Kondensator 0.1uF am vollen Nennstrom. |
Höchstleistungs-Kappe. |
1000 |
3300 |
6000 |
μF |
2000uF empfehlen sich wenn Ta≤-5℃ |
Ausgangsspannungs-Ordnung |
22 |
|
32 |
VDC |
Nominaler Input; volle Last; 25°C |
Dynamische Resonanz-Eigenschaften
Parameter |
Minute |
Art |
Maximal |
Einheiten |
Anmerkungen |
Ändern Sie im Ausgangsstrom (di/dt= 0.1A/us) |
|
|
850 |
Millivolt |
di/dt=0.1A/us, Io=25%-50%-25%Ioutmax oder 50% bis 75% bis 50% Iout maximal |
Erholungszeit |
|
400 |
|
wir |
Zu innen 1% Vout nom. |
Ausgangsspannung Overshoot |
|
|
5 |
% |
|
Funktionseigenschaften
Parameter |
Minute |
Art |
Maximal |
Einheiten |
Anmerkungen |
Schaltfrequenz |
240 |
255 |
270 |
KHz |
|
Ausgangsspannungs-Ordnung |
|
|
32 |
VDC |
Ordnung oben, Ordnung Pin zu (+) Vout. |
22 |
|
|
VDC |
Ordnung unten, Ordnung Pin zu (-) Vout. |
|
Ermöglichen Sie Quellstrom |
|
|
5 |
MA |
|
Ermöglichen Sie (Zweipunktregelung) positiver Logik |
3,5 |
|
15 |
VDC |
Auf-Steuerung, Logik hoch oder Schwimmen |
-0,3 |
|
1,5 |
VDC |
Aus-Steuerung, Logik niedrig |
|
Zusätzliche Stromversorgung |
8 |
|
15 |
VDC |
Ununterbrochene Quelle current≤25mA |
Arbeitsstatusentdeckung (IOG) |
|
|
|
|
Niedriger Widerstand, wenn Modul okay ist, hochohmig, als Modul ausfiel |
Unter-Spannung Aussperrung |
32,0 |
|
35,9 |
VDC |
Drehung - auf Schwelle |
31,0 |
|
35,0 |
VDC |
Drehung - weg von der Schwelle |
|
Überlastungs-Schutz |
110 |
125 |
150 |
% |
Emittergekoppelt, Impuls durch Impuls-Strombegrenzungs-Schwelle, (%Rated-Last) |
Ertragüberspannung Schutz |
33 |
|
36 |
VDC |
Schluckauf-Modus, Selbstwiederaufnahme |
Übertemperaturschutz |
100 |
105 |
110 |
℃ |
Selbst-Wiederaufnahme, Basepalte-Temperatur |
|
10 |
|
℃ |
Hysteresis |
Isolierungs-Eigenschaften
Parameter |
Minute |
Art |
Maximal |
Einheiten |
Anmerkungen |
Isolierungs-Spannung |
1500 |
|
|
VDC |
Input zum Ertrag, Durchsickern current≤1mA |
1000 |
|
|
VDC |
Input zur Grundplatte, Durchsickern current≤1mA |
|
500 |
|
|
VDC |
Ertrag zur Grundplatte, Durchsickern current≤1mA |
|
Isolationswiderstand |
10 |
|
|
MΩ |
An 500VDC, zum es zu prüfen, wenn Atmosphärendruck und r. H 90% ist |
Isolierungs-Kapazitanz |
|
1000 |
|
PF |
|
Allgemeine Eigenschaften
Parameter |
Minute |
Art |
Maximal |
Einheiten |
Anmerkungen |
Gewicht |
|
|
200 |
g |
|
MTBF |
250.000 |
|
|
Stunden |
|
Klimaeigenschaften
Parameter |
Minute |
Art |
Maximal |
Einheiten |
Anmerkungen |
Betriebstemperatur |
-40 |
|
85 |
℃ |
Ausgedehnte, niedrige palte Temperatur |
Lagertemperatur |
-55 |
|
115 |
℃ |
Umgebend |
Feuchtigkeit |
20 |
|
90 |
%R.H. |
|
Mechanischer Entwurf
Anschlussbezeichnungen
Pin nein. |
Name |
Funktion |
1 |
Vin (-) |
Negative Eingangsspannung |
2 |
Vin (+) |
Positive Eingangsspannung |
3 |
AN/AUS |
Negativ ermöglichen Steuerung |
4 |
ON/OFF+ |
Positiv ermöglichen Steuerung |
5 |
Vout+ |
Positive Ausgangsspannung |
6 |
Vout- |
Negative Ausgangsspannung |
7 |
S |
Negative Fernrichtung. RICHTUNG (-) muss an Vout anschließen (-) |
8 |
S+ |
Positive Fernrichtung. RICHTUNG (+) muss an Vout anschließen (+) |
9 |
ORDNUNG |
Ausgangsspannungsordnung. Lassen Sie ORDNUNGS-Stift offen für Sollleistungsspannung. |
10 |
PC |
Gegenwärtiges Teilen |
11 |
IOG |
Arbeitsstatusentdeckung |
12 |
ZUSATZ |
Zusätzliche Stromversorgung |
