19V 6.32A, das AC-/DCstromadapter mit hoher Qualität schaltet

Spezifikation:

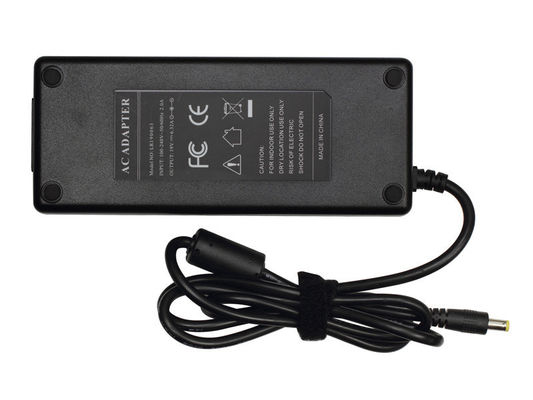

Modell:	E-Miniadapter (19V6.32A) - LR190063
Art:	Itx-Energie, DC-ITX Stromadapter, LCD-, LED-Grafikkarte und Laptop-Adapter
Parameter:	1, runde Mundstandardausgabeschnittstelle: 2.5mm innere Durchmesser, 5.5mm Außendurchmesser; 19V Ausgangsspannung, Spitzenleistung 120W 2, Eingangsspannung: 90-260Vac 3, Eigenschaften: Überstromschutz, Überspannungsschutz und Schutz etc. der Hitze. 4, Gewicht: 0.53KG

1 BESCHREIBUNG:

Der Zweck des Dokuments ist, die Grundanforderungen eines Schaltnetzteils 120W zu spezifizieren.

2 EINGEGEBENE EIGENSCHAFTEN:

2,1 Eingangsspannung:

Nennspannung: 100~240Vac

Veränderungs-Strecke: 90-264Vac

2,2 Input-Frequenz:

Bewertete Frequenz: 50/60Hz

Veränderungs-Frequenz: 47-63Hz

2,3 Eingangsstrom:

2.0Amps maximal an irgendeiner Eingangsspannung und veranschlagt, DC ausgegebene bewertete Last.

2,4 Einschaltstrom:

120 Ampere maximaler Kaltstart am Input 240Vac, mit bewerteter Last und 25℃ umgebend

2,5 Wechselstrom-Durchsickern-Strom:

maximaler At240Vac Input 0.75mA

3 AUSGANGSKENNLINIEN:

3,1 Leistungsabgabe

Spannung	Min. Last	Bewertet. Last	Stehen Sie Energie bereit	Spitzenleistung
19Vdc	0.01A	6.32A	0.5W maximal	120W

3,2 Kombinierte Last/Linie Regelung

Spannung	Min. Last	Bewertet. Last	Linie Regelung	Lasts-Regelung
19Vdc	0.01A	6.32A	±1%	±5%

3,3 Kräuselung und Geräusche:

Unter Nennspannung und Nennlast sind die Kräuselung und die Geräusche wie folgt wenn Maß mit der maximalen Bandbreite von 20MHz und von parallelem 47uF/0.1uF, gekreuzt angeschlossen am Prüfpunkt.

Spannungs-Kräuselung und Geräusche (Maximum)

+12Vdc 190mV pp.

3,4 Schalten Sie Verzögerungszeit ein:

3Second maximal an der Maximallast des Input 115Vac und des Ertrages

Anstiegszeit 3,5:

Frau 40 maximal an der Maximallast des Input 115Vac und des Ertrages

3,6 Halten Sie Zeit:

5 Frau Minute an Input 115Vac und Ertrag Maximallast

3,7 Leistungsfähigkeit:

80% Minute, an der Eingangsspannung 115/230Vac, an 1/4,1/2,3/4 und an der durchschnittlichen Leistungsfähigkeit der Berechnung der vollen Last.

4 SCHUTZ-FUNKTION:

4,1 Kurzschlusstest:

Die Stromversorgung ist das wieder hergestellte Auto, wenn Kurzschlussstörungen entfernen.

4,2 Über gegenwärtigem Schutz:

Die Stromversorgung ist das wieder hergestellte Auto wenn über gegenwärtigen Störungen entfernt.

4,3 Über gegenwärtigem Schutz:

Die Stromversorgung wird das wieder hergestellte Auto, wenn Störungen 120%~170% entfernen.

5 KLIMA-REQUIREMET:

5,1 Betriebstemperatur:

0℃ zu 40℃, volle Last, Normalbetrieb

5,2 Lagertemperatur: - 20℃ zu 80℃ mit Paket

5,3 Relative Luftfeuchtigkeit:

5% (0℃) ~90% (40℃) relative Feuchtigkeit, 72Hrs, volle Last, normaler Betrieb.

5,4 Erschütterung:

1)Funktionieren: Iec 721-3-3 3M3

5~9Hz, A=1.5mm

(9~200Hz, Beschleunigung 5m/S2)

2)Transport:

Iec 721-3-2 2M2

5-9Hz, A=3.5mm

9~200Hz, Acceleration=5m/S2

200~500Hz, Acceleration=15m/S2

3)Äxte, 10 Zyklen pro Achse.

Kein Dauerschaden tritt möglicherweise während der Prüfung auf.

Die PROBE muss zu seiner ursprünglichen Situation nach Energie off/on wieder herstellen.

5,5 Fallen verpackt:

1M für Wandbergart und 760mm für Tischplattenart, wie oben beschrieben.

Die horizontale Oberfläche besteht aus Hartholz 13mm mindestens, das stark ist, an zwei Schichten Sperrholz jedem 19mm bis 20mm angebracht, die stark sind, ganz gestützt auf einen konkreten oder gleichwertigen nicht-elastischen Boden.

6 SICHERHEITSAUFLAGE:

6,1 Sicherheit: Abkommen mit TUV/GS- (EN60950-1), CCC (GB4943) AS/NZS: 60950-1, UL/CUL- (UL60950-1)

6,2 /DIELECTRIC STÄRKE Hallo-Topf:

Hauptsächlich zu Sekundär: 1500Vac/3.5mA/60 Sekunden (3 Sekunden für Produktion) oder 2121Vdc/3.5mA/60 Sekunden (3 Sekunden für Produktion)

6,3 Isolationswiderstand:

20MΩ Min. an Primär zu Sekundär addieren eine Prüfspannung 500Vdc

6,4 Durchsickern-Strom

0.75mAmax an 264Vac/an 50Hz

6,5 EMS-STANDARD trifft die Grenzen auf

Regeln Klasse B 1).Fcc part15

2).EN55022 Regeln der Klasse B

3)GB9254-1998, GB17625.1-2003

MECHANISCHE ANFORDERUNG 7:

7,1 Einschließung:

Die Stromversorgungsgröße: L170 x W72 x H41.5mm;

7,2 Input-Verbindungsstück:

IEC-320-C14

SCHNUR 8

AUFKLEBER 9
