Schnelles Detail
Ursprungsort: China
Markenname: Enargy

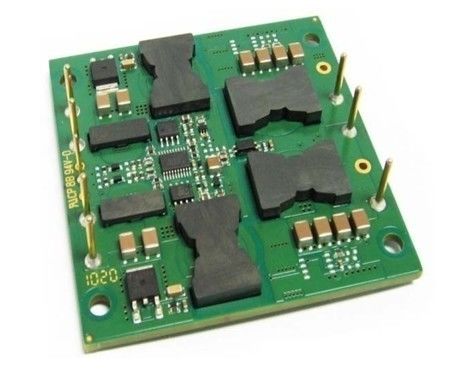

Modellnummer: JS150-24S12-POC
Spitzenleistung: 150W
Betriebstemperaturbereich: -20~85℃
Eingangsspannungsbereich: 18-36Vdc
Ausgangsspannung: 12Vdc
Leistungsfähigkeit: 88%
Größe (L*W*H): 72.1*72.1*9.1mm
Zahlungs-u. Verschiffen-Ausdrücke
Mindestbestellmenge: 1pcs
Preis: Verhandlung
Lieferfrist: Verhandlung
Versorgungs-Fähigkeit: 1000Pcs/week
Hauptmerkmale
· Spitzenleistung: 150W
· Breite Inputstrecke: 18-36Vdc
· Hohe Umwandlungs-Leistungsfähigkeit: 88%
· Linie Regelung bis ±0.5%
· Lastsregelung bis ±0.5%
· Örtlich festgelegte Arbeitsfrequenz
· Isolierungsspannung: 1500V
· Ermöglichen Sie (AN/AUS) Steuerung
· Geben Sie Überlastungsschutz aus
· Schluckaufmoduskurzschlusssicherung
· Übertemperaturschutz
· Input Unterspannung Aussperrung
· Ausgangsspannungsordnung: ±10%
Produktübersicht
Fortschrittliche Machtverarbeitung, -steuerung und -Verpackungstechniken dieser DDCmodule Gebrauch, um die Leistung, die Flexibilität, die Zuverlässigkeit und die Wirtschaftlichkeit einer reifen Leistungskomponente zur Verfügung zu stellen. Aktive Klammernhochfrequenzschaltung versieht Dichte der hohen Leistung mit lärmarmer und hoher Leistungsfähigkeit.
Die Einführung des Produktes
Die JS-Reihe ist ein unabhängig regulierter Ein-Outputkonverter, der die Ziegelstein-Paketgröße der Industrie nichtstandardisierte verwendet. Die sehr hohe Leistungsfähigkeit ist ein Ergebnis patentierter Topologie ENARGY CORP, die synchrone Korrektur und einen innovativen Bauentwurf verwendet, um Wärmeableitung herabzusetzen und Dichten der hohen Leistung extrem zu gewähren. Die Energie, die durch den Konverter zerstreut wird, ist so niedrig, dass ein Kühlkörper nicht angefordert wird, der Kosten, Gewicht, Höhe spart, und Anwendungsbemühung. Alle Macht- und Steuerkomponenten werden zum mehrschichtigen PWB-Substrat mit highyield Oberflächen-Bergtechnologie, mit dem Ergebnis eines zuverlässigeren Produktes angebracht.
Elektrische Eigenschaften treffen über dem vollen Betriebsbereich der Eingangsspannung, der Ertraglast und der Grundplattetemperatur, wenn nicht anders angegeben zu. Alle Temperaturen beziehen sich die auf Betriebstemperatur in der Mitte der Grundplatte. Alle Datenprüfung an Ta=25oC schließen besondere Definition aus.
Parameter | Minute | Art | Maximal | Einheiten | Anmerkungen |
Eingangsspannung | 38 | VDC | Ununterbrochen, inoperativ | ||
36 | VDC | Ununterbrochen, funktionierend | |||
38 | VDC | Funktionierender vorübergehender Schutz,<100ms> | |||
Isolierungs-Spannung | 2000 | VDC | Input zum Ertrag | ||
Betriebstemperatur | -40 | 100 | ℃ | ||
Lagertemperatur | -55 | 105 | ℃ | ||
Ermöglichen Sie zur Vin-Spannung | -2,0 | 10 | VDC |
Parameter | Minute | Art | Maximal | Einheiten | Anmerkungen |
Eingangsspannungsbereich | 18 | 24 | 36 | VDC | Ununterbrochen |
Unter-Spannung Aussperrung | 16,8 | 17,8 | VDC | Drehung-auf Schwelle | |
15,3 | 16,2 | VDC | Drehung-weg Schwelle | ||
Maximaler Eingangsstrom | 11 | A | Volle Last; Input 18Vdc | ||
Leistungsfähigkeit | 88 | % |
Volle Last, veranschlagende Eingangsspannung, Tabellen 1-4 |
||
Ableitung | 3 | W | Min. Last | ||
Behinderter Eingangsstrom | 10 | MA | Ermöglichen Sie Stifttief | ||
Empfehlen Sie externe Input-Kapazitanz | 100 | µF | Typischer ESR 0.1-0.2Ω |
Parameter | Minute | Art | Maximal | Einheiten | Anmerkungen |
Ausgangsspannungs-Satzball | 11,88 | 12,00 | 12,12 | VDC | Nominaler Input; Keine Last |
Ausgangsspannungs-Strecke | 11,76 | 12,00 | 12,24 | VDC | |
Ertrag-Strombereich | 0,1 | 12,5 | A | Ausgesetzt Thermaldas herabsetzen; Tabellen 5-8 | |
Linie Regelung | ±0.02 | ±0.50 | % | Niedrige Linie zur hohen Linie; volle Last | |
Lasts-Regelung | ±0.02 | ±0.50 | % | Min. Last zur vollen Last; nominaler Input | |
Temperatur-Regelung | ±0.03 | ±0.05 | %/°C | Über Betriebstemperaturbereich | |
Strombegrenzung | 13,75 | 15 | 16,3 | A | Ausgangsspannung 95% von Nominal |
Kurzschluss-Strom | 0,1 | 15 | 16,3 | A | Ausgangsspannung <250 mV=""> |
Kräuselung (Effektivwert) | 20 | Millivolt | Nominaler Input; volle Last; 20 MHZ-Bandbreite; Tabelle 13 | ||
Geräusche (Spitzen-Spitzen) | 120 | Millivolt | |||
Höchstleistungs-Kappe. | 8000 | μF | Nominaler Input; volle Last | ||
Ausgangsspannungs-Ordnung | ±10 | % | Nominaler Input; volle Last; |
Parameter | Minute | Art | Maximal | Einheiten | Anmerkungen |
Ändern Sie im Ausgangsstrom (di/dt= 0.1A/µs) |
360 | Millivolt | 50% bis 75% bis 50% Iout maximal; Tabelle 11 | ||
Ändern Sie im Ausgangsstrom (di/dt= 2.5A/µs) |
480 | Millivolt | 50% bis 75% bis 50% Iout maximal; Tabelle 12 | ||
Erholungszeit | 200 | µS | Zu innen 1% Vout nom. | ||
Drehung-auf Zeit | 10 | Frau | Volle Last; Vout=90% nom. Tabelle 9 | ||
Abschaltungs-Abfallzeit | 300 | µS | Volle Last; Vout=10% nom. Tabelle 10 | ||
Ausgangsspannung Overshoot | 3 | % |
Parameter | Minute | Art | Maximal | Einheiten | Anmerkungen |
Schaltfrequenz | 180 | 200 | 220 | KHz | Vorgeschriebenes Stadium und Isolierungsstadium |
Ordnung (Pin8) | Spannungs-Ordnung (Pin8) | ||||
Ausgangsspannungs-Ordnung | 10 | % | Ordnung oben, Ordnung Pin zu Vout (-). | ||
10 | % | Ordnung unten, Ordnung Pin zu Vout (+). | |||
Ermöglichen Sie (AN/AUS) Steuerung (Pin4) | Sehen Sie Teil 7,1 | ||||
Ermöglichen Sie Spannung Ermöglichen Sie Quellstrom |
5 | VDC | Ermöglichen Sie Stiftdem schwimmen | ||
1 | MA | ||||
Ermöglichen Sie (AN/AUS) Steuerpositiv-Logik | 5 | 10 | VDC | Auf-Steuerung, Logik hoch oder Schwimmen | |
-0,5 | 2,0 | VDC | Aus-Steuerung, Logik niedrig | ||
Überlastungs-Schutz | 110 | 120 | 130 | % | Emittergekoppelt, Impuls durch Impuls-Strombegrenzungs-Schwelle, (%Rated-Last) |
Kurzschlusssicherung | 80 | mΩ | Art: Schluckauf-Modus, Nicht-Verriegelnd, Selbst-Wiederaufnahme, Schwelle, Kurzschluss-Widerstand | ||
Übertemperaturschutz | 105 | ℃ | Art: Nicht-Verriegeln, Selbst-Wiederaufnahme; Schwelle, PWB-Temperatur | ||
15 | ℃ | Hysteresis |
Parameter | Minute | Art | Maximal | Einheiten | Anmerkungen |
Isolierungs-Spannung | 1500 | VDC | Input zum Ertrag | ||
1500 | VDC | Input zur Basis | |||
500 | VDC | Ertrag zur Basis | |||
Isolationswiderstand | 10 | MΩ | An 500VDC, zum es zu prüfen, wenn Atmosphärendruck und r. H 90% ist | ||
Isolierungs-Kapazitanz | 1000 | PF |
Parameter | Minute | Art | Maximal | Einheiten | Anmerkungen |
Gewicht | 3.5(99) | Unze (g) | Offener Rahmen | ||
MTBF (berechnet) | 1 | MHrs | TR-NWT-000332; 80% Last, 300LFM, 40℃ Ta |
Parameter | Minute | Art | Maximal | Einheiten | Anmerkungen |
Betriebstemperatur | -40 | +100 | ℃ | Ausgedehnte, niedrige PWB-Temperatur | |
Lagertemperatur | -55 | +105 | ℃ | Umgebend | |
Temperatur-Koeffizient | ±0.05 | %/℃ | |||
Feuchtigkeit | 20 | 95 | %R.H. | Relative Luftfeuchtigkeit, kondensationsfrei |
Parameter | Anmerkungen |
UL/cUL60950 | |
EN60950 | |
GB4943 | |
Nadel-Flammen-Test (Iec 695-2-2) | Prüfen Sie auf gesamter Versammlung; Brett u. Plastikkomponenten UL94V-0 konform |
Iec 61000-4-2 |
Parameter | Anmerkungen |
Erschütterung | 10-55Hz Schleife, 1 Min./Schleife, 120 Schleifen für Achse 3 |
Mechanischer Schock | Minute 100g, 2 Rückgänge in x und y-Achse, 1 Rückgang in z-Achse |
Kälte (in Kraft) | Anzeige IEC60068-2-1 |
Feuchte Hitze | IEC60068-2-67 CY |
Temperaturwechsel | -40°C zu 100°C, Rampe 15°C/min., 500 Zyklen |
Energie/thermisches Radfahren | Vin = Minute zur maximalen, vollen Last, 100 Zyklen |
Entwurfs-Randstellung | Tmin-10°C zu Tmax+10°C, 5°C tritt, Vin = Minute zu maximalem, Last 0-105% |
Leben-Test | 95% veranschlagte Vin und Last, Einheiten am Herabsetzen des Punktes, 1000 Stunden |
Solderability | IEC60068-2-20 |
Tabelle 1: Leistungsfähigkeit an der Sollleistungsspannung gegen Lastsstrom für Minimum, Nominal und maximale Eingangsspannung an 25°C.
Tabelle 2: Leistungsfähigkeit an der Sollleistungsspannung und an 60% Nennleistung gegen Luftmenge für Umgebungstemperaturen von 25°C, 40°C and55°C (nominale Eingangsspannung).
Tabelle 3: Verlustleistung an der Sollleistungsspannung gegen Lastsstrom für Minimum, Nominal und maximale Eingangsspannung an 25°C.
Tabelle 4: Verlustleistung an der Sollleistungsspannung und an 60% Nennleistung gegen Luftmenge für Umgebungstemperaturen von 25°C, von 40°C und von 55°C (nominale Eingangsspannung).
Tabelle 5: Maximale Spitzenleistung, die Kurven gegen Umgebungstemperatur für Luftmengen von 0 LFM bis 400 LFM mit der Luft fließt von Stift 1, um 5 festzustecken herabsetzt (nominale Eingangsspannung).
Tabelle 6: Thermischer Plan des Konverters am Vollaststrom (150W) mit der Luft 25°C, die mit der Rate von 100 LFM fließt. Luft fließt über den Konverter von Stift 1, um 5 festzustecken (nominale Eingangsspannung).
Tabelle 7: Macht-herabsetzende Kurven der Höchstleistung gegen Umgebungstemperatur für Luftmengen von 0 LFM bis 400 LFM mit der Luft, die von Input zu Ertrag fließt (nominale Eingangsspannung).
Tabelle 8: Thermischer Plan des Konverters am Vollaststrom (150W) mit der Luft 25°C, die mit der Rate von 100 LFM fließt. Luft fließt über den Konverter von Input zu Ertrag (nominale Eingangsspannung)
Tabelle 9: Drehung-auf Ausgleichstrom an der vollen Last (widerstrebende Last) (20 ms/div). Eingangsspannung vor-angewandt.
Ch 1: Vout (5V/div). Ch 2: AN/AUS-Input (5V/div)
Tabelle 10: Abschaltungsabfallzeit an der vollen Last (400 µs/div).
Ch 1: Vout (5V/div). Ch 2: AN/AUS-Input (5V/div).
Tabelle 11: Ausgangsspannungsantwort zur Schrittänderung im Lastsstrom (50%-75%-50% von Iout (maximal); dI/dt = 0.1A/μs). Lastskappe: 10μF, 100 mΩ ESR-Tantalkondensator und keramischer Kondensator 1μF. Ch 1: Vout (100mV/div).
Tabelle 12: Ausgangsspannungsantwort zur Schrittänderung im Lastsstrom (50%-75%-50% von Iout (maximal): dI/dt = 2.5A/μs). Lastskappe: 470μF, 30 mΩ ESR-Tantalkondensator und keramische Kappe 1μF. Ch 1: Vout (100mV/div).
Tabelle 13: Ausgangsspannungskräuselung am Strom der nominalen Eingangsspannung und der bewerteten Last (100mV/div). Lastskapazitanz: keramischer Kondensator 1μF und Kondensator des Tantals 10μF. Bandbreite: 20 MHZ.
Der Ermöglichungsstift erlaubt, dass das Energiemodul an und elektronisch ausgeschaltet ist. Die (AN/AUS) Funktion des Ermöglichunges ist für die Konservierung von Batterieleistung nützlich, für pulsierte Energieanwendung oder für die oben der Reihe nach ordnende Energie.
Der Ermöglichungsstift wird zum - Vin bezogen. Er wird innerlich hochgezogen, also wird keine externe Spannungsquelle angefordert. Ein Open-Collector (oder öffnen Sie Abfluss), Schalter wird zur Steuerung des Ermöglichungsstiftes empfohlen.
Wenn Sie den Ermöglichungsstift verwenden, überprüfen Sie, ob der Hinweis wirklich ist - Vin-Stift, nicht vor filternder EMS oder entfernt von der Einheit. Das Steuersignal optisch verbinden und den Opto Koppler direkt am Modul lokalisieren vermeiden irgendwelche Probleme. Wenn der Ermöglichungsstift nicht benutzt wird, kann er das Schwimmen gelassen werden (positive Logik) oder an den - Vin-Stift (negative Logik) angeschlossen werden. Stellen Sie a-Details fünf mögliche Stromkreise für das Fahren des AN/AUS-Stiftes dar. Zahl B ist ein ausführlicher Blick des internen AN/AUS-Schaltkreises.
·Input Unter-Spannung Aussperrung: Der Konverter ist entworfen, um abzustellen, wenn die Eingangsspannung zu niedrig ist und hilft vermeiden ein Inputsystem-Instabilitätsproblem, der Ausrück-Schaltkreis ist ein Komparator mit DC-Hysteresis. Wenn die Eingangsspannung steigt, muss sie den typischen Schwellenspannungs-Schwellenwert übersteigen (aufgelistet auf der Spezifikationsseite) bevor der Konverter einschaltet. Sobald der Konverter eingeschaltet ist, muss die Eingangsspannung unterhalb des typischen Schwellenspannungs-Schwellenwertes fallen, bevor der Konverter abstellt.
·Ertrag-Strombegrenzung: Die maximale Strombegrenzung bleibt als die Ausgangsspannungstropfen konstant. Jedoch einmal ist der Widerstand vom kurzen über dem Ertrag genug klein, den Ausgangsspannungsspannungsabfall unterhalb der spezifizierten Ertrag DC-Strombegrenzungs-Abschaltungs-Spannung zu machen, den Konverter in unbestimmten Kurzschlusssicherungszustand des Schluckaufmodus, bis die Kurzschlusszustand entfernt ist. Dieses verhindert Überhitzung des Konverters oder des Ladungsträgers.
·Übertemperaturabschaltung: Ein Temperaturfühler auf dem Konverter fragt die Durchschnittstemperatur des Moduls ab. Der thermische Abschaltstromkreis ist entworfen, um den Konverter weg von zu drehen, wenn die Temperatur am abgefragten Standort den Übertemperaturabschaltungswert erreicht. Er lässt den Konverter wieder einschalten wenn die Temperatur der abgefragten Standortfälle durch die Menge des Übertemperaturabschaltungs-Wiederanlaufs-Hysteresiswertes.
Die Ertragkräuselung wird aus Grundfrequenzkräuselungs- und HochfrequenzschaltungsStörimpulsen verfasst. Die grundlegende Schaltfrequenzkräuselung (oder die grundlegende Kräuselung) ist im 100KHz zur Strecke 1MHz; der HochfrequenzschaltungsStörimpuls (oder die Schaltungsgeräusche) sind in den 10 MHZ zur Strecke 50MHz. Die Schaltungsgeräusche werden normalerweise mit 20 MHZ-Bandbreite spezifiziert, um alle bedeutende Harmonik für die Störimpulse zu umfassen.
Die einfachste Weise, die Ertragkräuselung und -geräusche zu messen ist, eine Oszilloskopsondenspitze und einen Bodenring zu benutzen, die direkt gegen die Leistungsverstärker-Ertragstifte, wie gezeigt unten gedrückt werden. Dieses stellt die kürzeste mögliche Beziehung über den Ausgangsanschlüssen her. Die Masseklemme der Oszilloskopsonde sollte nie im Kräuselungs- und Geräuschmaß benutzt werden. Die Masseklemme tritt nicht nur als eine Antenne und eine Aufnahme die ausgestrahlte Hochfrequenzenergie auf, aber sie stellt die Gleichtaktgeräusche zum Maß auch vor.
Der Standardprüfaufbau für Kräuselung u. Lärmmessung wird in der Zahl D. gezeigt. Ein Sondensockel (Tektronix, P.N. 131.0258-00) wird benutzt, damit die Maße die Geräuschaufnahme beseitigen, die mit langer Masseklemme von Bereichsonden verbunden ist.
Anmerkungen:
1. Stifte 3 sind 0,040" (1.02mm) Durchmesser.
2. Alle weiteren Stifte sind 0,060" (1.52mm) Durchmesser.
3. Toleranzen: x.xx±0.02 herein. (x.x±0.5mm)
x.xxx±0.010 herein. (x.xx±0.25mm)
Pin nein. | Name | Funktion |
1 | Vin (+) | Positive Eingangsspannung |
2 | Vin (+) | Positive Eingangsspannung |
3 | Ermöglichen Sie | TTL-Input, zum des Konverters, bezogen zu Vin (-), mit internem AN und abzustellen zieht hoch. |
4 | Vin (-) | Negative Eingangsspannung |
5 | Vin (-) | Negative Eingangsspannung |
6 | Vout (-) | Negative Ausgangsspannung |
7 | Vout (+) | Positive Ausgangsspannung |
8 | Ordnung | Ausgangsspannungsordnung. Lassen Sie ORDNUNGS-Stift offen für Sollleistungsspannung. |
