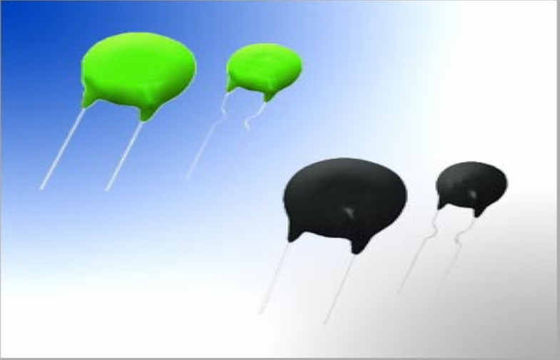

Einschaltstrom, der Thermistoren der Energie-NTC für Schalter-Modus-Stromversorgung begrenzt

Einschaltstrom, der Thermistoren der Energie-NTC für Schalter-Modus-Stromversorgung begrenzt

Inrush Current Limiting Power NTC Thermistors For Switch Mode Power Supply

Produktdetails:

Herkunftsort: Dongguan, Guangdong, China
Markenname: UCHI
Zertifizierung: UL.VDE.SGS.
Modellnummer: MF72

Zahlung und Versand AGB:

Min Bestellmenge: 5000pcs
Preis: Negotiable
Verpackung Informationen: Masse/Munition/Spule
Lieferzeit: 3 ~ 5 Arbeitstage
Zahlungsbedingungen: T/T, Paypal, Western Union, Geld-Gramm
Versorgungsmaterial-Fähigkeit: 8000,000,000PCS pro Monat
Jetzt kontaktieren
Ausführliche Produkt-Beschreibung

Einschaltstrom, der Thermistoren der Energie-NTC für Schalter-Modus-Stromversorgung begrenzt



Schnelles Detail:



·Halbleiterbauelement der niedrigen Kosten für Einschaltstrom supression.
·Setzen Sie Linie Stromverzerrung und Funkstörung herab.
·Schutzschalter, Gleichrichterdioden und Kondensatoren gegen vorzeitige Ausfälle glatt machen.
·Verhindern Sie, dass Sicherung im Fehler durchbrennt.





Beschreibung:



Thermistor der Energie NTC kann ein kosteneffektives Gerät sein, zum der Menge des Einschaltstroms in einem Schaltnetzteil oder in anderen Geräten zu begrenzen, wenn die Energie zuerst eingeschaltet wird. Thermistor der Energie NTC begrenzt Überspannung, indem er als Leistungswiderstand arbeitet, der von einem hohen Kaltwiderstand zu einem niedrigen heißen Widerstand fällt, wenn er durch den Strom erhitzt wird, der ihn durchfließt.
Thermistor der Einschaltstrombegrenzer-Energie NTC schützen Stromkreise vor den unerwünscht hohen Strom und unterdrücken hohe Einschaltstromstromstöße, während sein Widerstand geringfügiges Tief während des Dauerbetriebs bleibt. Dank ihren niedrigen Widerstand im Betriebszustand, Energiethermistor haben eine beträchtlich niedrigere Verlustleistung als die Festwiderstände, die häufig für diese Anwendung benutzt werden.





Anwendungen:



Die Begrenzung der Überspannung, die für den Schutz der Schaltermodusstromversorgung, UPS-Energie, Transformatoren, Motoren, verschiedenes elektrisches Heizungsgerät, energiesparende Lichter, Ballast, verschiedener Energiestromkreis, Verstärker passend ist, färbte displayer, Monitoren, Farbe-Fernsehen, Fadenschutz, etc.
Energiethermistorkomponenten können für das weiche Beginnen von Motoren, zum Beispiel in den Staubsaugern mit stationärem Gleichstrom von bis 20 A. auch benutzt werden.





Spezifikationen:





Einschaltstrom, der Thermistor-Eigenschaften der Energie-NTC begrenzt:

·Überzogener Scheibenthermistor des Harzes mit nicht isolierten Leitungsdrähten.
·Passend für Wechselstrom und DC umkreist bis zu einer Spannung von 265 V (Effektivwert).
·Breite Palette des Widerstands, des Stroms und des Maßes.
·Ausgezeichnete mechanische Festigkeit.
·Passend für PWB-Montage.





Vergleichskurve mit und ohne den Einschaltstrom, der Thermistoranwendung der Energie NTC begrenzt

Vergleichskurve mit und ohne den Einschaltstrom, der Thermistor der Energie NTC begrenzt

Einschaltstrom, der Eigenschaften Last-Temperatur Thermistor der Energie NTC begrenzt

Einschaltstrom, der Thermistor der Energie NTC begrenzt
Last-Temperatur Eigenschaften
Typische Anwendung des Einschaltstroms Thermistoren der Energie NTC für Stromkreis-Schutz begrenzend

Thermistor des Grundschaltungsschaltplans NTC für Diodenschutz

Thermistor des Grundschaltungsschaltplans NTC für Diodenschutz

NTC-Thermistor für Einschaltstromschutzschaltung



Mögliche Standorte von NTC-Thermistor-Einschaltstrombegrenzern

Typischer Stromversorgungsstromkreis



Typischer Stromversorgungsstromkreis

Energiethermistor-Anwendungsstromkreise



Thermistor-Anwendungsstromkreise der Energie NTC

Einschaltstrom, der Thermistor der Energie NTC für Stromkreis-Schutzanwendung begrenzt



Ein anderer Beispiel NTC Thermistor für Einschaltstromschutzschaltung

Einschaltstrom, der Thermistoren der Energie-NTC für Schalter-Modus-Stromversorgung begrenzt



Einschaltstrom, der Thermistor-Maße der Energie-NTC (Millimeter, begrenzt)

Einschaltstrom, der Thermistor-Aussicht der Energie-NTC begrenzt

Einschaltstrom, der Thermistor-Leistungsblatt der Energie-NTC begrenzt





Teilnummer.

R25
(Ohm)

Maximal
Stabil
Gegenwärtig
(a)

Ca.
Widerstand
Wert an
maximaler Strom
(Ω)

Ableitung
Faktor
(mW/oC)

Thermisch
Zeit
Konstant
(sek)

Maße (Millimeter)

Dmax

Tmax

H

H 0

d±1

MF72-3D9

3 Ohm

4A

0,120

11

34

11

5,5

13,5

20,5

7,5 /5

MF72-5D9

5 Ohm

3A

0,210

11

34

11

5,5

13,5

20,5

7,5 /5

MF72-8D9

8 Ohm

2A

0,400

11

32

11

5,5

13,5

20,5

7,5 /5

MF72-10D9

10 Ohm

2A

0,458

11

32

11

5,5

13,5

20,5

7,5 /5

MF72-16D9

16 Ohm

1A

0,802

11

31

11

5,5

13,5

20,5

7,5 /5

MF72-22D9

22 Ohm

1A

0,950

11

30

11

5,5

13,5

20,5

7,5 /5

MF72-33D9

33 Ohm

1A

1,124

11

30

11

5,5

13,5

20,5

7,5 /5

MF72-50D9

50 Ohm

1A

1,252

11

30

11

5,5

13,5

20,5

7,5 /5

MF72-80D9

80 Ohm

0.8A

2,010

11

30

11

5,5

13,5

20,5

7,5 /5

MF72-3D11

3 Ohm

5A

0,100

13

43

13

5,5

15,5

22,5

7,5 /5

MF72-5D11

5 Ohm

4A

0,156

13

45

13

5,5

15,5

22,5

7,5 /5

MF72-8D11

8 Ohm

3A

0,255

14

47

13

5,5

15,5

22,5

7,5 /5

MF72-10D11

10 Ohm

3A

0,275

14

47

13

5,5

15,5

22,5

7,5 /5

MF72-12D11

12 Ohm

2A

0,462

14

48

13

5,5

15,5

22,5

7,5 /5

MF72-16D11

16 Ohm

2A

0,470

14

50

13

5,5

15,5

22,5

7,5 /5

MF72-20D11

20 Ohm

2A

0,512

15

52

13

5,5

15,5

22,5

7,5 /5

MF72-22D11

22 Ohm

2A

0,563

15

52

13

5,5

15,5

22,5

7,5 /5

MF72-33D11

33 Ohm

1.5A

0,734

15

52

13

5,5

15,5

22,5

7,5 /5

MF72-50D11

50 Ohm

1.5A

1,021

15

52

13

5,5

15,5

22,5

7,5 /5

MF72-60D11

60 Ohm

1.5A

1,215

15

52

13

5,5

15,5

22,5

7,5 /5

MF72-1.3D13

1,3 Ohm

7A

0,062

13

60

15,5

6

17,5

24,5

7,5

MF72-3D13

3 Ohm

6A

0,092

14

60

15,5

6

17,5

24,5

7,5

MF72-5D13

5 Ohm

5A

0,125

15

68

15,5

6

17,5

24,5

7,5

MF72-10D13

10 Ohm

4A

0,206

15

65

15,5

6

17,5

24,5

7,5

MF72-15D13

15 Ohm

3A

0,335

16

60

15,5

6

17,5

24,5

7,5

MF72-30D13

30 Ohm

2.5A

0,517

16

65

15,5

6

17,5

24,5

7,5

MF72-47D13

47 Ohm

2A

0,810

17

65

15,5

6

17,5

24,5

7,5

MF72-1.3D15

1,3 Ohm

8A

0,048

18

68

17,5

6

19,5

26,5

10/7.5

MF72-1.5D15

1,5 Ohm

8A

0,052

18

69

17,5

6

19,5

26,5

10/7.5

MF72-3D15

3 Ohm

7A

0,075

18

76

17,5

6

19,5

26,5

10/7.5

MF72-5D15

5 Ohm

6A

0,112

20

76

17,5

6

19,5

26,5

10/7.5

MF72-8D15

8 Ohm

5A

0,178

20

80

17,5

6

19,5

26,5

10/7.5

MF72-10D15

10 Ohm

5A

0,180

21

85

17,5

6

19,5

26,5

10/7.5

MF72-15D15

15 Ohm

4A

0,268

20

75

17,5

6

19,5

26,5

10/7.5

MF72-30D15

30 Ohm

3.5A

0,438

18

75

17,5

6

19,5

26,5

10/7.5

MF72-47D15

47 Ohm

3A

0,680

21

86

17,5

6

19,5

26,5

10/7.5

MF72-0.7D20

0,7 Ohm

12A

0,018

25

89

22,5

7

24,5

31,5

10/7.5

MF72-1.3D20

1,3 Ohm

9A

0,037

24

88

22,5

7

24,5

31,5

10/7.5

MF72-3D20

3 Ohm

8A

0,055

24

88

22,5

7

24,5

31,5

10/7.5

MF72-5D20

5 Ohm

7A

0,087

23

87

22,5

7

24,5

31,5

10/7.5

MF72-8D20

8 Ohm

6A

0,142

25

105

22,5

7

24,5

31,5

10/7.5

MF72-10D20

10 Ohm

6A

0,162

24

102

22,5

7

24,5

31,5

10/7.5

neuentwickelter Einschaltstrom, der erhöhten max. Betriebsstrom der Energie NTC Thermistor begrenzt.

Teilnummer.

R25

(Ohm)

Maximaler stabiler Strom

(a)

Ca.

Widerstand

Wert an

Maximaler Strom (Ω)

Maximale Nennleistung Pmax.

(W)

Verlustfaktor

(mW/oC)

Thermische Zeit-Konstante (S)

Maße (Millimeter)

Dmax

Tmax

H

H 0

d

Pin

Form

D15mm

2.5ohm/9.5A

2,5 Ohm

9.5A

0,044

3.5W

Minute 22

75 maximal

17,5

6

19,5

26,5

7,5

inneres knick

D15mm

5 ohm/8A

5 Ohm

8A

0,058

3.5W

Minute 22

75 maximal

17,5

6

19,5

26,5

7,5

inneres knick

D15mm,

10 ohm/7A

10 Ohm

7A

0,098

3.5W

Minute 22

75 maximal

17,5

6

19,5

26,5

7,5

inneres knick

D20mm

1 ohm/16A

1 Ohm

16A

0,027

5W

Minute 28

110 maximal

22,5

7

24,7

/

10

gerade

D20mm

5 ohm/12A

5 Ohm

12A

0,047

5W

Minute 28

110 maximal

22,5

7

24,7

/

10

gerade

D20mm,

10 ohm/8A

10 Ohm

8A

0,085

5W

Minute 28

110 maximal

22,5

7

24,7

/

10

gerade

D25mm,

1 ohm/20A

1 Ohm

20A

0,021

7W

Minute 30

130 maximal

29

8

33

/

10

gerade

D25mm

, 5 ohm/14A

5 Ohm

14A

0,047

7W

Minute 30

130 maximal

29

8

33

/

10

gerade

D25mm,

10 ohm/10A

10 Ohm

10A

0,084

7W

Minute 30

130 maximal

29

8

33

/

10

gerade

D30mm,

1 ohm/30A

1ohm

30A

0,014

8W

Minute 40

190 maximal

36

8,5

40

/

18

gerade

D30mm,

10 ohm/13A

10 Ohm

13A

0,056

8W

Minute 40

190 maximal

36

8,5

40

/

18

gerade

Einschaltstrom, der Zuverlässigkeitsangaben Thermistor der Energie NTC begrenzt
Test
Standard
Testbedingungen
ΔR25/R25 (typisch)
Erwähnt

Lagerung in der trockenen Hitze

Iec 60068-2-2

Lagerung bei oberer Kategorientemperatur Temperatur: Zeit 125oC: 1000h

<10>

Kein sichtbarer Schaden

Lagerung in der feuchten Hitze, ausgeglichene Lage

Iec 60068-2-3

Temperatur der Luft: relative Luftfeuchtigkeit 40oC der Luft: 93% Dauer: 21 Tage

<5>

Kein sichtbarer Schaden

Schneller Temperaturwechsel

Iec 60068-2-14

Senken Sie Testtemperatur: -55oC obere Testtemperatur: Zahl 125oC von Zyklen: 10

<10>

Kein sichtbarer Schaden

Ausdauer



I=Imax t: 1000h

<10>

Kein sichtbarer Schaden

Zyklische Ausdauer



I=Imax, Minute 1000 minimale abkühlende time=6 der Zyklen On-time=1

<10>



Vorübergehende Last



Capacitance=CT-Zahl von Zyklen: 1000

<5>

Kein sichtbarer Schaden

Bezugsinformationen für das Vorwählen des Einschaltstroms, der Thermistor der Energie NTC begrenzt

1) Maximaler Betriebsstrom > tatsächlicher Betriebsstrom in der Energieschleife
2) Nennwiderstand der nullenergie an 25C
Einschaltstrom, der Thermistoren der Energie-NTC für Schalter-Modus-Stromversorgung begrenzt
von welchem E: Schleifenspannung, Im: Überspannung
Für Umwandlungsenergie schalten Umkehrungsenergie, Energie, UPS-Energie, Betriebsstrom der Zeiten Im=100
Für Faden setzt Heizung, Im =30 Zeit Betriebsstroms fest
3) je größerer Beta-Wert, desto kleinerer Restwiderstand, desto kleineres Betriebstemperatursteigen.
4) im Allgemeinen je größeres Produkt der Zeitkonstante und des Ableitungskoeffizienten, desto größere Wärmekapazität NTC, desto zurückhaltene Kapazität der stärkeren NTC-Thermistor-Überspannung.





Einschaltstrom, der Thermistor-Anwendungs-Vorkehrungen der Energie-NTC begrenzt

1) Für den begrenzenden Einschaltstrom, muss der NTC-Thermistor in der Reihe mit dem Lastkreis geschaltet werden. Einige Einschaltstrombegrenzer können in der Reihe für höher Dämpfung auch geschaltet werden. Einschaltstrombegrenzer dürfen nicht parallel angeschlossen werden.
2) in den allgemeinen Einschaltstrombegrenzern erfordern Sie Zeit, an kalten Zustand zurück zu gelangen, in dem sie die ausreichende Einschaltstrombegrenzung wegen ihres hohen Widerstands zur Verfügung stellen können. Die abkühlende Stillstandszeit hängt von den Umgebungsbedingungen ab.
3) sollte es betrachtet werden, dass die Umgebung von NTC-Thermistor möglicherweise ziemlich heiß wird. Stellen Sie sicher, dass die angrenzenden Komponenten in genügendem Abstand von einem Thermistor gesetzt werden, um richtige Kühlzeit des Thermistors zuzulassen.
4) überprüfen, ob angrenzende Materialien für Operation bei den Temperaturen bestimmt sind, die mit der Oberflächentemperatur des Thermistors vergleichbar sind. Überprüfen Sie, ob umgebende Teile und Materialien dieser Temperatur widerstehen können.
5) überprüfen, ob Thermistoren ausreichend gelüftet werden, um zu überhitzen zu vermeiden.
6) vermeiden comtamination der Thermistoroberfläche.
7) vermeiden Kontakt von NTC-Thermistoren mit allen möglichen Flüssigkeiten und Lösungsmitteln. Garantieren Sie, dass kein Wasser einen NTC-Thermistor kommt.
