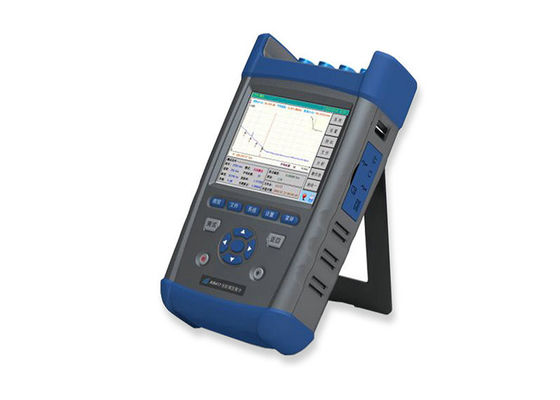

Integrierte VFL Faser-Optikprüfvorrichtung OTDR, optischer HandStromzähler

Integrierte VFL Faser-Optikprüfvorrichtung OTDR, optischer HandStromzähler u. Lichtquelle

Schnelles Detail:

1. Optisches Impulsreflektometer (OTDR)
2. VFL, optischer Stromzähler, Lichtquelle integriert
3. hohe Dynamikwerte 45dB

Produkt-Zusammenfassungen:

FOC8002 OTDR ist ein Hochleistungsmessgerät mit Multifunktions bestimmt für die Prüfung von FTTx-Netz. Es wird hauptsächlich verwendet, um die körperlichen Eigenschaften der Glasfaser in Versuch, wie der Länge, dem Übertragungsverlust und dem Spleißverlust ETC… zu messen. Es kann die Störungen oder die Brüche der Glasfaser auch lokalisieren. Es wird weit in der Fertigung, im Bau und in der Wartung Kommunikationssystem im aus optischen Fasern angewendet.

Hauptmerkmale:

1. Hand-, Leichtgewichtler und Bequemlichkeit für das Tragen

2. hohe Dynamikwerte 45dB

3. tote Zone Extra-kurzen Ereignisses ≤1m

4. 0.05m hohe Abstandsentschließung, Punkte der Probenahme 128k

5. Schnelles Selbstmaß, Einknopf Betrieb

6. Prüfen Sie bis vier Wellenlängen mit einer Einheit

7. Leuchtanzeigekontrolle automatisch

8. Fernfunktion über Ethernet

9. Doppelte USB-Schnittstellen, Unterstützungsusb-Stock und Drucker und direktes Kabeldownload zum PC über ActiveSync

10. Unterstützungsdateiformat Bellcore GR196 im Schreiben oder in der Lesung

11. Eingebaute Lithium-Batterie mit der hohen Kapazität über 8 Stunden lang Lebensdauer

12. Sichtbare Fehlerortung (VFL) und optischer Stromzähler

13. Universal-FC/PC, FC/SC, FC-/STverbindungsstückart, ist es für Oberflächenreinigung bequem

14. Die einzigartige Funktion der Aktualisierung der Anwendersoftware, die, zurückgehend zur Fabrik on-line ist, ist unnötig

tote Zone des Extra-kurzen Ereignisses

Wegen seiner hohen Auflösung, FOC8002 OTDR hat 1m tote Zone Extra-kurzen Ereignisses, die für die Prüfung der kurzen Glasfaser und der Zopfglasfaser passend ist.

Hochgeschwindigkeits- Selbst-analyzation

FOC8002 kann die Ereignisse und die Störungen in der Spur schnell bestimmen und genau lokalisieren, dann listet alle Ereignisse in der sogar Tabelle auf, also ist es Versorger zum Verbessern von Leistungsfähigkeit sehr nützlich und auszukennen ist unnötig, in dem relativen Hintergrundwissen.

Hochgeschwindigkeitsselbstmaß

Die Funktion des Selbstmaßes von FOC8002 OTDR macht es unnötig zum Betreiber, in den weiteren Details des Funktionierens auszukennen. Die Operation wird sehr einfach: nach schließen Sie die Faser, nur Presse 【Anfangs-】 an, dann wird die gemessene Spur angezeigt und die Ereignisse sind auf Schirm in wenigen Sekunden jetzt Sie können die Spurn- und Ereignistabelle ansehen aufgeführt.

Einzigartige PON-Prüfungsfähigkeit

FOC8002 ist für Zugang ideal und FTTH-Netzprüfung, ermöglicht es Ihnen, durch Teiler 1x32 sogar 1x64 auf Prüfung PON (passives optisches Netz) zu prüfen.
FOC8002 bietet einem außergewöhnlichen 1m Ereignis tote Zone und 0.05m hohe Abstandsentschließung an, mit der Sie alle Ereignisse zwischen dem Übermittler und der FaserVerteilerplatte des Hauptbüros kennzeichnen können.

Bequeme VFL-Funktion

er Sichtstörungsverzeichnis (VFL) der Einbauten 650nm ist für schlechte Spleiß, schlechtes Verbindungsstück, Bruch oder Makrobiegung leicht identifizieren ideal. Das Standard-VFL mit einer Spitzenleistung von mehr als 2 Milliwatt wird in FOC8002 FOCONECS vom Werk eingebaut, die der Operationsabstand über 5 Kilometern ist.

Leuchtanzeige-Kontrolle

Wenn es im Einsatz eine Faser misst, das messende Ergebnis durch ein OTDR ist nicht genau und es gibt ein mögliches Risiko des Dauerschadens zum internen photoelektrischen von OTDR-Empfänger. Um diese Probleme zu verhindern, kann das FOC8002 OTDR automatisch ermitteln und still wenn Leuchtanzeige anwesend ist nachdem die Faser in Versuch angeschlossen ist, sobald das Licht überprüft wird dass Geschenk gleichzeitig wird eine Warnung angezeigt und interner OTDR-Schutz ist sofort aktiv.

Mehrfache Wellenlängen und Modelle

FOC8002 OTDR kann irgendwelche von Monomode- oder in mehreren Betriebsarten oder von beiden zur Verfügung stellen, entworfen, FUT an bis vier Wellenlängen in der Einheit, wie 850, 1300, 1310, 1383, 1490, 1550, 1625 und Wellenlängen 1650nm zu prüfen, mit denen FOC8002 von der langen Strecke zu Netzen FTTx, CATV, LAN, des Zugangs und der Metros allgemein verwendet werden kann.

Reichliche externe Schnittstelle

FOC8002 hat reichliche externe Schnittstelle, wie USB, Minute-USB, Ethernet, Kopfhörer und Sd, das zu diesen passend ist, kann es die folgenden Funktionen zur Verfügung stellen:

1. Ausbildend über Multimedia für Betreiber, die ermöglichen können, werden Sie ein messender Experte innerhalb der kurzen Zeit.

2. Implementierung der Fernkontrolle durch das Ethernet, überprüfend von der Langstrecke für Faser in Versuch.

3. Druck der Spurn- und Ereignistabelle

4. Anwendersoftware online aktualisieren

Typische Anwendung:

FOC8002 OTDR wird hauptsächlich verwendet, um FTTx-Netz, es zu messen liefert multifunctions in einer Einheit. FOC8002 bietet drei messende Modi an: manueller Arbeitsmodus (einschließlich Realzeitmodus und durchschnittlicher Modus), Selbstmodus und Modus der toten Zone.
Manueller Maßmodus: manueller Arbeitsmodus ist für erfahrenen Betreiber passend, der mit dem Instrument vertraut ist. In diesem Maßmodus genauere Ergebnisse zu erhalten, können Realzeitmodus oder durchschnittlicher Modus gegebenenfalls vorgewählt werden.
Im Realzeitmodus können die dynamischen Änderungen der Faserkette ermitteltes fristgerechtes sein, ist es sehr nützlich, wenn Sie den Effekt und den Prozess der verstärkenden oder angeschlossenen Faser beobachten müssen.
Im durchschnittlichen Maßmodus können die Geräusche in der Spur unterdrückt werden, und das SNR (Rauschenverhältnis) wird deshalb verbessert das Ergebnis ist genauer. Tatsächlich je durchschnittlichere Zeiten wird durchgeführt, desto werden mehr Geräusche in der Spur unterdrückt, und desto wird längere Zeit für die Signalaufbereitung verbracht. In der Praxis sollten die durchschnittlichen Zeiten entsprechend Notwendigkeit richtig eingestellt werden.
Selbstmaßmodus: die optimierten Maßzustände werden automatisch eingestellt, auszukennen ist unnötig zum Betreiber, in dem schwierigen Hintergrundwissen und den weiteren Details des Funktionierens. In diesem Modus können die genaueren Ergebnisse gewonnen werden, wenn richtige durchschnittliche Zeiten eingestellt werden, aber er erhöht die Zeit der Signalaufbereitung.
Modus der toten Zone: dieser Modus ist für Prüfungsglasfaser mit kurzer Entfernung passend und die optimierten Einstellungen der Abstandsstrecke, der Impulsbreite und des Abschwächers können automatisch durchgeführt werden. Um das beste Ergebnis zu erhalten, sollte der am Enderückflussdämpfung garantiert werden kleiner als -40dB.

Technische Parameter:

Dynamikwerte	Beziehen Sie bitte sich „auf OTDR-Modulspezifikationen“
Überholen Sie Ungewissheit	± (0.75m + Nachrichtenmenge + Maß distance×0.0025%)
Probenahmeentschließung	0,05, 0,1, 0,2, 0,5, 1,2,4,8,16m
Abstandsstrecke	0,4, 0,8, 1,6, 3,2, 6,4, 16,32,64,128,256,512km (SMF);
	0,4, 0,8, 1,6, 3,2, 6,4, 16,32 (MMF von 850nm)
Impulsbreite	5,10,30,80,160,320,640,1280,5120,10240,20480ns
	5,10,30,80,160,320,640,1280 (MMF von 850nm)
Verlustschwelle	0.01dB
Probenahmepunkte	Bis zu 128k
Linearitäten	0.05dB/dB
Verlustentschließung	0.001dB
Speicherkapazität	≥800traces (Einbauten), ≥65500traces (Speicher 2GB Sd)
Gruppenbrechungskoeffizient-Einstellung	1,00000 bis 2,00000 (0.00001steps)
Abstandseinheit	Kilometer, m, kft, ft
Anzeige	640×480, 6,5 Zoll TFT LCD (Touch Screen)
Schnittstelle	USB, Minute-USB, Ethernet, Kopfhörer, Sd
Optikstecker	FC/SC/ST (Universalverbindungsstück)
VFL	650nm±10nm, 2mW (typisch); CW/1Hz
Optischer Stromzähler	Wellenlängenbereich: 1200nm zum Messbereich 1650nm: -60 zur Genauigkeit des Maßes 0dBm: 5% (- 10dBm, CW)
Stromversorgung	Wechselstrom-Adapter 100 zu 240V, 50/60Hz, DC 1.5A: eingebaute Lithium-Batterie 19V±2V (2A): 4400mAh, Stunden 2 der Betriebszeit ≥8
Sprache	Benutzerselektiert: vereinfachter Chinese, Englisch, Russe, Koreaner ETC… (treten Sie bitte mit CETC 41. für andere) in Verbindung
Betriebstemperatur	-10 zu 50℃ (aufladend: 5 zu 40℃)
Lagertemperatur	-40 zu 70℃ (Batterie: -20 zu 60℃)
Relative Luftfeuchtigkeit	5% bis 95%, kondensationsfrei
Maße	295×186×75 (Millimeter)
Gewicht	2.5kg ca.

Note1: Schließt nicht die Ungewissheit wegen des Faserindex ein
Note2: Niedrige Helligkeit, schließen das Messen aus.

OTDR-Module und Einrichtungsführer:

Auftragsnummer	Funktionierende Wellenlänge	Faser-Art	Dynamikwerte (DB)	Tote Zone des Ereignisses (M)	Tote Zone der Verminderung (M)
FOC8002-2101	1310/1550nm	SMF	42/40	2/2	10/10
FOC8002-2102	1310/1550nm	SMF	40/38	1/1	10/10
FOC8002-2103	1310/1550nm	SMF	37/35	1/1	10/10
FOC8002-3103 (PON)	1310/1550/1625nm (eingebauter Filter)	SMF	39/37/37	1/1/1	10/10/10
FOC8002-4101	1310/1490/1550/1625nm	SMF	35/32/34/34	1/1/1/1	10/10/10/10

Zubehör:

NEIN.	Name	Quantität
1	Stromleitung	1
2	AC-/DCadapter	1
3	Qualitätsbescheinigung	1
4	Benutzerhandbuch	1
5	Spur, die analysiert Software (CD)	1
6	Harter Tragekoffer (einschließlich Gallus)	1
7	Spezieller Gallus des Instrumentes	1
8	FC/SC, FC-/STverbindungsstücke	1
