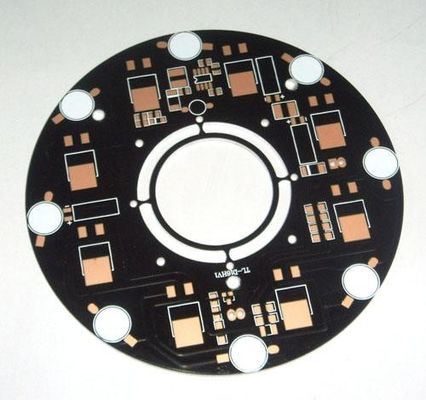

Straßenbeleuchtung/Flutlicht SMD LED OSP LED PWB-Brett, CCTV-Leiterplatte

Straßenbeleuchtung/Flutlicht SMD LED OSP LED PWB-Brett, CCTV-Leiterplatte

  • Straßenbeleuchtung/Flutlicht SMD LED OSP LED PWB-Brett, CCTV-Leiterplatte
Straßenbeleuchtung/Flutlicht SMD LED OSP LED PWB-Brett, CCTV-Leiterplatte
Produktdetails:
Herkunftsort: China
Markenname: LT Circuit
Zertifizierung: UL E354810,SGS
Zahlung und Versand AGB:
Min Bestellmenge: keine Mindestbestellmenge
Preis: Negotiable
Verpackung Informationen: 20pcs/vacuum bag+export Verpackung
Lieferzeit: 5-12Days
Zahlungsbedingungen: T/T, OA, L/C, Western Union
Versorgungsmaterial-Fähigkeit: Zehntausend Quadrat Meter/Monat
Kontakt
Ausführliche Produkt-Beschreibung
Markieren:

geführtes helles PWB-Brett

,

SMD LED PWB-Brett

Straßenbeleuchtung/Flutlicht SMD LED OSP LED PWB-Brett, CCTV-Leiterplatte

Einlagiges Metallkern PWB

Eine einfache Schicht einseitiges MCPCB besteht einem Metallfuß (normalerweise Aluminium oder Kupferlegierung), dielektrischer (nicht leitender) Schicht, kupferner Stromkreis-Schicht, IC-Komponenten und aus Lötmittelmaske.

Der prepreg Nichtleiter stellt ausgezeichnete Wärmeübertragung von der Folie und Komponenten zur Grundplatte, beim Beibehalten der ausgezeichneten elektrischen Isolierung zur Verfügung. Das niedrige Aluminium/das dicke Kupferblech gibt dem einseitigen Substrat mechanische Integrität und verteilt und überträgt die Hitze auf einen Kühlkörper, Befestigungsfläche oder direkt auf die Luft.

Das einlagige MCPCB kann mit Oberflächenberg- und Chip- u. Drahtkomponenten verwendet werden und liefert viel niedrigeren thermischen Widerstand als PWB FR4. Der Metallkern liefert preiswerter als keramische Substrate und gewährt viel größere Bereiche als keramische Substrate.

Doppelschicht-Metallkern PWB

Doppelschichten MCPCB besteht aus zwei Schichten des kupfernen Leiters, setzten sie auf die gleiche Seite kupfernes des Metallkernes (normalerweise Aluminium-, oder Eisender legierung). Der Metallfuß ist auf der Unterseite ganzen MCPCB, das zu doppeltem mit Seiten versehenem MCPCB (die zwei kupfernen Schichten wurden auf die jede Seite des Metallkernes beziehungsweise gesetzt) unterschiedlich ist, und Sie können SMD auf Oberseite nur bevölkern.

Unterschiedlich mit einlagigem MCPCB, erfordert 2 Schichten MCPCB einen zusätzlichen drückenden Schritt, den abgebildeten thermischen leitfähigen Laminats- und Metallkern (alias Metallfuß) zusammen zu lamellieren.

Verglichen mit normalem FR4, diesem sturcture Bedarf mehr Technologie und Erfahrung auf dem Lamellieren von zwei Schichten zusammen mit Metallkern.

Die Verarbeitungsschritte des MCPCB mit dem Metallfuß, der im PWB eingebettet wird, sind verhältnismässig komplex, da die Lochverstopfung nachdem Primärbohrung auf dem metallhaltigen angefordert wird, um es vom Schaltkreis zu lokalisieren.

Doppeltes versah Metallkern PWB mit Seiten

Es hat auch die gleichen zwei Schichten des kupfernen Leiters wie Doppelschichten MCPCB, aber der Metallkern ist- mitten in Leiter zwei, so gibt es Leiter (Spur) auf beiden Seiten vom Metallkern und wurde miteinander durch Vias angeschlossen. So nannten wir es „doppeltes mit Seiten versehenes MCPCB“, und Sie können bevölkertes SMD auf Spitze und Unterseite.

Unterschiedlich mit einlagigem MCPCB, erfordert doppeltes mit Seiten versehenes MCPCB auch einen zusätzlichen drückenden Schritt, den abgebildeten thermischen leitfähigen Laminats- und Metallkern (alias Metallfuß) zusammen zu lamellieren. Aber manchmal, liefert irgendein roher Metallverbundwerkstoffverkäufer Brettmaterial, das bereits lamellierte.

Verglichen mit normalem FR4, diesem sturcture Bedarf mehr Technologie und Erfahrung auf dem Lamellieren von zwei Schichten zusammen mit Metallkern.

Multi Schicht-Metallkern PWB

Gerade wie PWB FR4, können wir Bretter mit mehr auch machen, als 2 Schichten Spuren und wir es „multi Schichten MCPCB“ nannten. Die Struktur ist mit multi Schichten FR4 ähnlich, aber ihr viel komplexer zu machen.

Sie können bevölkerten mehr Komponenten auf den Brettern, setzten Signal und Krautschicht in getrennte Schichten, bessere Leistung in der elektrischen Leistung zu erzielen.

Verglichen mit normalem FR4, ist- dieser sturcture Bedarf mehr Technologie und Erfahrung auf dem Lamellieren von mehr als zwei Schichten zusammen mit Metallkern und den Kosten viel höher als 2 Schichten MCPCBor doppeltes mit Seiten versehenes MCPCB.

Anwendung von MCPCB

LED-Lichter: Hoch-gegenwärtige LED, Scheinwerfer, hoch-gegenwärtiges PWB

Wirtschaftsmachtausrüstung: Starker Transistor-, Transistorreihen-, Gegentakt- oder Totempfahlausgangskreis (zu tem Pfosten), Halbleiterrelais, Impulslokführer, die Datenverarbeitungsverstärker der Maschine (Operationsverstärker für Serromotor), Umpolungsgerät (Inverter)

Autos: Zündungswerkzeug, Energieregler, Austauschkonverter, Energieprüfer, variables optisches System

Energie: Spannungsregler-Reihe, Spannungsregler, DC-DC Konverter

OA: Druckertreiber, großes Substrat der elektronischen Anzeige, thermischer Schreibkopf

Audio: Input/Output Verstärker, ausgeglichener Verstärker, Vorschild Verstärker, Audioverstärker, Endverstärker

Andere: Halbleiterwärmeschutzplatte, IC-Reihen, Widerstandreihen, IC-Fördermaschinenchip, Kühlkörper, Solarzellensubstrate, Halbleiterabkühlungsgerät

Vorteil:

1. Aluminium PWB- u. LED-PWB-Fabrik direkt

2. Aluminium PWB u. LED-PWB haben das umfassende Qualitätskontrollsystem

3. Guter Preis Aluminium PWBs u. LED-PWBs

4. Schnelle Lieferfrist Drehung Aluminium PWBs u. LED-PWBs von 48hours.

5. Aluminium PCB& LED PCBcertification (ISO/UL E354810/RoHS).

6. 8 Jahre Erfahrung, wenn Service exportiert wird

7. Aluminium PCB& LED PWB ist kein MOQ.

8. PWB ist hohe Qualität. Strenges durchgehendes theAOI (automatisierte optische Inspektion), QA/QC, Fliege porbe, Etesting

Material

unser Aluminiumgrundmaterial: bergquist (USA), Polytronics (Taiwan), das Totking (Porzellan), die Wärmeleitfähigkeitsstrecke etc. von 1W/m.K zu 8 W-/m.Kwiderstands-Spannungsbereich ist 2KV zu 8KV, das uns helfen kann, jeden möglichen Bedarf unserer Kunden zu erfüllen, verringern auch Kaufpreis.

Fähigkeit

  1. Schichten: 1-4layers
  2. Grundmaterial: Aluminium-/Kupfer-/Eisen-Legierung
  3. Wärmeleitfähigkeit (dielectrial Schicht): 0,8, 1,5, 2,0, 3,0 W/m.K.
  4. Widerstandsspannung: 2000-8000V
  5. Brett-Stärke: 0.5mm~3.0mm (0,02" ~0,12")
  6. Kupferne Stärke: 0,5 Unze, 1,0 Unze, 2,0 Unze, 3,0 Unze, bis 6 Unze
  7. Entwurf: Verlegung, Lochen, V-Geschnitten
  8. Soldermask: Weiß/Schwarzes/Blaues/Grün/Rot, Weiß Taiyo PSR4000
  9. Legende/Silkscreen-Farbe: Schwarzes/Weiß
  10. Oberflächenveredelung: Immersions-Gold, HASL, OSP
  11. Maximale Plattengröße: 600*1200mm (23,62" *47.24“)
  12. Verpacken: Vakuum/Plastiktasche
  13. Proben L/T: 4~6 Tage
