Herkunftsort: | China |
Markenname: | Enargy |
Modellnummer: | MD50A-220Q15 |
Min Bestellmenge: | 1pcs |
---|---|
Preis: | Negotiation |
Lieferzeit: | 1-8 Wochen |
Zahlungsbedingungen: | Verhandlung |
Versorgungsmaterial-Fähigkeit: | 15000Pcs/week |
Markieren: | Medizinischer Grad-Stromversorgung,Wechselstrom zu DC-Konverter |
---|

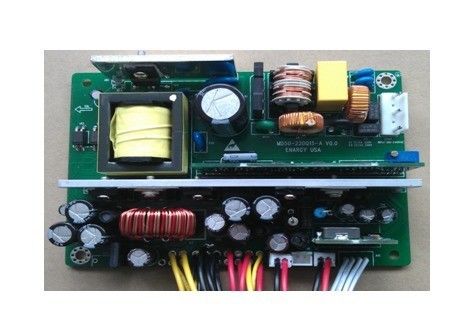

Medizinische Stromversorgung 50W gab 5V/3A, 12V/2A, 12.8V/0.5A MD50A-220Q15 aus
Hauptmerkmale
Wechselstrom-Inputstrecke: 90~264Vac
Li-Batterieinputstrecke: 10~12.8Vdc
Dreifache Ertrag: 5V/3A, 12V/2A, 12.8V/0.5A
Hohe Leistungsfähigkeit: 70%
Linie Regelung: ≤±1%
Lastsregelung: ≤±3%
Niedriges ripple&noise: ≤150mV
Kurzschlusssicherung
Ertrag über gegenwärtigem Schutz
Ertrag über Spannungsschutz
Input unter Spannungsaussperrung
Über Temperaturschutz
Wechselstrom-Operationssignal
Batteriebetriebsignal
Batterieaufladungssignal
Batteriekapazitätssignal
Weiche AN/AUS-Funktion
Nahtloser Schalter zwischen Wechselstrom, Batterie und DC
Natürlich kühlen Sie ab
RoHS konform
UL94V-0 Flamme-verzögerte Bewertung
Produktübersicht
Dieser AC-DC Konvertergebrauch brachte die Machtverarbeitung, -steuerung und -Verpackungstechniken, um die Leistung, die Flexibilität, die Zuverlässigkeit und die Wirtschaftlichkeit einer reifen Leistungskomponente zur Verfügung zu stellen voran. Hochfrequenzschaltung versieht Dichte der hohen Leistung mit lärmarmer und hoher Leistungsfähigkeit.
Elektrische Eigenschaften
Input-Eigenschaften
Parameter |
Minute |
Art |
Maximal |
Einheiten |
Anmerkungen |
|
Nenneingangsspannung |
100 |
|
240 |
VAC |
|
|
Wechselstrom-Eingangsspannungsbereich |
90 |
|
264 |
VAC |
|
|
Bewertete Wechselstrom-Inputfrequenz |
|
50/60 |
|
Hz |
|
|
Wechselstrom-Eingangsfrequenzbereich |
47 |
|
63 |
Hz |
|
|
Max. Eingangsstrom |
|
|
1,5 |
A |
Minimale Eingangsspannung, volle Last |
|
Inputeinschaltstrom |
|
|
60 |
A |
264 VAC Eingangsspannung, 25℃, erster Anfang |
|
Batterieeingangsspannung |
10 |
|
12,8 |
VDC |
|
|
Leistungsfähigkeit |
Wechselstrom-Input |
70 |
|
|
% |
Nenneingangsspannung, bewertete Last |
Batterie und DC-Input |
84 |
|
|
% |
12Vdc Eingangsspannung, bewertete Last |
Ausgangskennlinien
Parameter |
Minute |
Art |
Maximal |
Einheiten |
Anmerkungen |
|
Ausgangsspannungsstrecke |
5V |
4,85 |
5 |
5,15 |
VDC |
|
12V |
11,7 |
12 |
12,3 |
VDC |
|
|
Batterieaufladung |
13,6 |
13,8 |
13,0 |
VDC |
|
|
Ertragstrombereich |
5V |
0 |
|
3,0 |
A |
|
12V |
0 |
|
2,0 |
A |
|
|
Batterieaufladung |
0,5 |
|
0,6 |
A |
Konstantstrombetrieb |
|
Linie Regelung |
|
|
±1 |
% |
|
|
Lasts-Regelung |
|
|
±3 |
% |
|
|
Kräuselung u. Geräusche |
5V |
|
|
50 |
mVp-p |
Nennaufnahme, volle Last, 20 MHZ-Bandbreite |
12V |
|
|
150 |
Millivolt-p |
Nennaufnahme, volle Last, 20 MHZ-Bandbreite |
|
Ausgangsspannung Overshoot |
|
|
±5 |
% |
|
|
Ausgangskapazität |
|
3300 |
|
μF |
|
Schutz-Eigenschaften
Parameter |
Minute |
Art |
Maximal |
Einheiten |
Anmerkungen |
|
Ertrag über gegenwärtigem Schutz |
5V |
4,0 |
|
9,0 |
A |
|
12V |
2,5 |
|
4,5 |
A |
|
|
Kurzschlusssicherung 5V 12V |
|
|
10 |
mΩ |
Schluckauf |
|
Batterieunterspannungsschutz |
9,0 |
|
9,5 |
V |
50% Lastsregelung |
Allgemeine Eigenschaften
Parameter |
Minute |
Art |
Maximal |
Einheiten |
Anmerkungen |
MTBF |
250 |
|
|
KHrs |
Nennaufnahme, volle Last, 25℃ |
Gewicht |
|
280 |
|
g |
|
Klimaeigenschaften
Parameter |
Minute |
Art |
Maximal |
Einheiten |
Anmerkungen |
Betriebstemperatur |
0 |
|
+50 |
℃ |
|
Lagertemperatur |
-20 |
|
+85 |
℃ |
|
Relative Luftfeuchtigkeit |
20 |
|
90 |
% |
|
Speicherfeuchtigkeit |
10 |
|
95 |
% |
|
Höhe |
|
|
3000 |
m |
|
Kühlverfahren |
|
|
|
|
Natürliches Abkühlen |
Sicherheits-Eigenschaften
Parameter |
Minute |
Art |
Maximal |
Einheiten |
Anmerkungen |
|
Isolierungsspannung |
Input zum Ertrag |
4000 |
|
|
VAC |
5mA/1min, kein Funkenüberschlag und Zusammenbruch |
Input zum Boden |
1500 |
|
|
VAC |
||
Ertrag zum Boden |
500 |
|
|
VDC |
5mA/1min, kein Funkenüberschlag und Zusammenbruch |
|
Isolationswiderstand |
Input zum Ertrag |
30 |
|
|
MΩ |
500Vdc/1min, normaler Atmosphärendruck, 90% Feuchtigkeit |
Durchsickernstrom |
Input zum Boden |
|
|
0,5 |
MA |
264Vac, Normalbedingung |
|
|
1 |
MA |
264Vac, einzelne Störung |
Batterie-Management
Parameter |
Minute |
Art |
Maximal |
Einheiten |
Anmerkungen |
Bewertete Batteriespannung |
|
11,1 |
|
V |
|
Batteriekapazität |
2 |
|
5 |
AH |
|
Bereitschaftsdurchsickernstrom |
|
|
0,5 |
MA |
Kalter Zustand ohne Wechselstrom-Input, Schalter weg |
Der vor Gebührenstrom |
|
300 |
|
MA |
|
Anmerkungen:
Batterie 1.The und Wechselstrom ist nahtloser Schalter. 5V und 12V fallen nicht während des Schalters aus;
Art 2.Battery: drei Li-Batterien;
Signal und Schalter
Einzelteil |
Funktionen |
Anmerkungen |
Wechselstrom – OKAYsignal |
Signal schalten ein, als Wechselstrom-Input, hochrangiges ausgab |
pin3 der Batterietestlinie |
Signal Wechselstroms LED |
Signalisieren Sie einschalten, als Wechselstrom-Input, hochrangiges ausgab |
pin3 des blauen und weißen Kabels |
Weiche Drehung der Energie AN/AUS |
schalten Sie, wenn SW1 und SW2 kurzgeschlossen werden, Ausschalten wenn Kurzschluss wieder ein |
1. Stift und 2pin des blauen und weißen Kabels XH2.0-5 |
Emc-Eigenschaften
Einzelteil |
Standards |
Bedingungen |
Anmerkungen |
|
CER |
EN55011 |
Klasse B |
Führen Sie Prüfung der Anlage |
|
RE |
EN55022 |
Klasse B |
Führen Sie Prüfung der Anlage |
|
Harmonisch |
EN61000-3-2 |
Clampenanforderungen |
Kriterium B |
|
Spannungsschwankungen und -aufflackern |
EN61000-3-3 |
Materialbedarf der Klasse A |
Kriterium B |
|
Anstieg |
EN61000-4-5 |
Differenzialer Modus ±2KV, allgemeines mode±4KV |
Kriterium B |
|
BAD |
EN61000-4-11 EN55024 |
Spannungseinbruch zu 0%Ut, 10ms |
Kriterium B, Test an Phase 0, 90, 180 und 270 |
|
Spannungseinbruch zu 40%Ut, 20ms |
||||
Spannungseinbruch zu 70%Ut, 50ms |
||||
ESD |
Luftaustritt |
EN61000-4-2 |
±8KV |
Kriterium B |
Kontaktentladung |
EN61000-4-2 |
±4KV |
Kriterium B |
Anmerkungen:
Kriterium A: Normale Leistung während und nach Test.
Kriterium B: Schwachstromschutz oder Zurückstellen wird nicht erlaubt. Vorübergehende Ausgangsspannungsschwankung hört auf, nachdem Störungen aufhört, und von, welchem das EUT seine normale Leistung sich automatisch erholt. Während der Prüfung der Anlage wird Ausgangsspannungsschwankung oder -zurückstellen nicht auch erlaubt.
Kriterium C: Vorübergehender Verlust des Ertrages wird erlaubt, aber die Hardware kann nicht beschädigt werden. Das EUT stellt seine normale Leistung automatisch oder Betreiberintervention wieder her.
Kriterium R: Verlust des Ertrages, der nicht wieder gutzumachend ist, wird erlaubt. Die schützende hauptsächlichkomponente (Sicherung) kann geschädigt werden. Das EUT stellt seine normale Leistung nach ersetzen die geschädigte Komponente wieder her.
Klimaqualifikation
Parameter |
Anmerkungen |
Erschütterung |
10-55Hz Schleife, 1 Min./Schleife, 120 Schleifen für Achse 3 |
Mechanischer Schock |
Minute 100g, 2 Rückgänge in x und y-Achse, 1 Rückgang in z-Achse |
Kälte (in Kraft) |
Anzeige IEC60068-2-1 |
Feuchte Hitze |
IEC60068-2-67 CY |
Temperaturwechsel |
-40°C zu 100°C, Rampe 15°C/min., 500 Zyklen |
Energie/thermisches Radfahren |
Vin = Minute zur maximalen, vollen Last, 100 Zyklen |
Entwurfs-Randstellung |
Tmin-10°C zu Tmax+10°C, 5°C tritt, Vin = Minute zu maximalem, Last 0-105% |
Leben-Test |
95% veranschlagte Vin und Last, Einheiten am Herabsetzen des Punktes, 1000 Stunden |
Lötmittelfähigkeit |
IEC60068-2-20 |
Standardbefolgung
Standards |
Anmerkungen |
UL/cUL60950 |
|
EN60950 |
|
GB4943 |
|
Iec 695-2-2 |
Nadelflammentest, Test auf gesamter Versammlung, board&plastic Komponenten UL94V-0 konform |
Iec 61000-4-2 |
|
Mechanischer Entwurf
Length×width×heigth: 130×91×35 (Millimeter)
Verbindungsstückbezeichnungen
Batterietestlinie: Verbindungsstückart areXH2.0-4 (weiße Farbe, 2,0 Stiftabstand, 4PIN)
Farbe |
Pin-Code |
Funktion |
Material |
Übersichtskarte |
Gelb |
1 |
Bat+ |
24AWG UL1007 80℃ L=275mm |
|
Schwarzes |
2 |
Schläger |
||
rot |
3 |
AC-OK |
||
Schwarzes |
4 |
Boden |
Energie zur Schlüsselhalterlinie: Verbindungsstückart areXH2.0-5 (weiße Farbe, 2,0 Stiftabstand, 5PIN)
Farbe |
Pin-Code |
Funktion |
Material |
Übersichtskarte |
Blaues und weißes Flachkabel |
1 |
SW1 |
UL2468 24#-5P L=300mm |
|
2 |
SW2 |
|||
3 |
AC-LED |
|||
4 |
Boden |
|||
5 |
Boden |
ParameterFernmeldeleitung: Verbindungsstückart areXH2.54-5 (weiße Farbe, 2,54 Stiftabstand, 5PIN)
Farbe |
Pin-Code |
Funktion |
Material |
Übersichtskarte |
Gelb |
1 |
+12V |
24AWG UL1007 80℃ L=190mm |
|
Schwarzes |
2 |
Boden |
||
blau |
3 |
|
||
weiß |
4 |
|
||
Schwarzes |
5 |
|
Energie zur Druckerzuleitung: Verbindungsstückart areXH2.0-4 (weiße Farbe, 2,54 Stiftabstand, 4PIN)
Farbe |
Pin-Code |
Funktion |
Material |
Übersichtskarte |
rot |
1 |
+5V |
24AWG UL1007 80℃ L=300mm |
|
|
2 |
|
||
Schwarzes |
3 |
Boden |
||
Gelb |
4 |
+12V |
Fanverbindungslinie: Verbindungsstückart sind SMP-02-BC (schwarze Farbe, 2,54 Stiftabstand, 2PIN)
Farbe |
Pin-Code |
Funktion |
Material |
Übersichtskarte |
Schwarzes |
1 |
Boden |
24AWG UL1007 80℃ L=200mm |
|
Gelb |
2 |
+12V |
Batterieverbindungslinie: Verbindungsstückart sind STO-1.0T-187N-8
Farbe |
Pin-Code |
Funktion |
Material |
Übersichtskarte |
rot |
1 |
Bat+ |
24AWG UL1007 80℃ L=220mm |
|
Schwarzes |
2 |
Schläger |
Mainboad-Versorgungs-Stromleitung: Verbindungsstückart areXH2.54-4 (weiße Farbe, 2,54 Stiftabstand, 4PIN)
Farbe |
Pin-Code |
Funktion |
Material |
Übersichtskarte |
Gelb |
1 |
+12V |
24AWG UL1007 80℃ L=260mm |
|
Schwarzes |
2 |
Boden |
||
Schwarzes |
3 |
Boden |
||
rot |
4 |
+5V |
