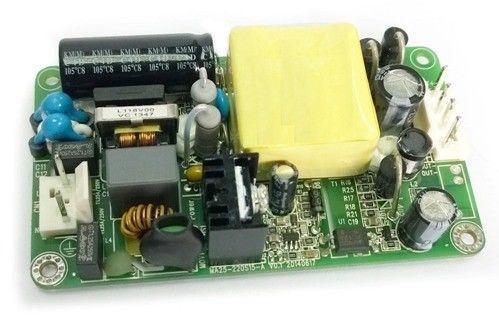

Medizinischer Ertrag 15V/1.67A MA25-220S15-A der Stromversorgungs-25W
Hauptmerkmale
Wechselstrom-Inputstrecke: 90~264Vac
Ertrag: 15V/1.67A
Hohe Leistungsfähigkeit: 78%
Linie Regelung: ≤±1%
Lastsregelung: ≤±1%
Niedriges ripple&noise: ≤150mV
Kurzschlusssicherung
Ertrag über gegenwärtigem Schutz
Über Temperaturschutz
Natürlich kühlen Sie ab
RoHS konform
UL94V-0 Flamme-verzögerte Bewertung
Produktübersicht
Dieser AC-DC Konvertergebrauch brachte die Machtverarbeitung, -steuerung und -Verpackungstechniken, um die Leistung, die Flexibilität, die Zuverlässigkeit und die Wirtschaftlichkeit einer reifen Leistungskomponente zur Verfügung zu stellen voran. Hochfrequenzschaltung versieht Dichte der hohen Leistung mit lärmarmer und hoher Leistungsfähigkeit.
Elektrische Eigenschaften
Input-Eigenschaften
|
Parameter
|
Minute
|
Art
|
Maximal
|
Einheiten
|
Anmerkungen
|
|
Nenneingangsspannung
|
100
|
220
|
240
|
VAC
|
|
|
Wechselstrom-Eingangsspannungsbereich
|
90
|
|
264
|
VAC
|
|
|
Bewertete Wechselstrom-Inputfrequenz
|
|
50/60
|
|
Hz
|
|
|
Wechselstrom-Eingangsfrequenzbereich
|
47
|
|
63
|
Hz
|
|
|
Max. Eingangsstrom
|
|
|
0,9
|
A
|
Min. Eingangsspannung, volle Last
|
|
Inputeinschaltstrom
|
|
|
40
|
A
|
Max. Eingangsspannung, 25℃, erster Anfang
|
|
Leistungsfähigkeit
|
78
|
|
|
%
|
Nenneingangsspannung, bewertete Last
|
Ausgangskennlinien
|
Parameter
|
Minute
|
Art
|
Maximal
|
Einheiten
|
Anmerkungen
|
|
Ausgangsspannungsstrecke
|
14,55
|
15,00
|
15,45
|
VDC
|
|
|
Ertragstrombereich
|
0
|
|
1,67
|
A
|
|
|
Linie Regelung
|
|
|
±1
|
%
|
|
|
Lasts-Regelung
|
|
|
±1
|
%
|
|
|
Temperatur-Regelung
|
|
±0.002
|
|
%/°C
|
Über Betriebstemperaturbereich
|
|
Kräuselung u. Geräusche
|
|
|
150
|
Millivolt
|
Nennaufnahme, volle Last, 20 MHZ-Bandbreite
|
|
Dynamische Resonanz
|
Abweichung
|
|
|
±5
|
%
|
25% bis 50% bis 25% Iout maximal, 50% bis 75% bis 50% Iout maximal, 1A/us
|
|
Erholungszeit
|
|
|
400
|
wir
|
Zu innen 1% Vout nom.
|
|
Ausgangsspannung Overshoot
|
|
|
±5
|
%
|
|
|
Ausgangskapazität
|
|
2200
|
|
μF
|
|
Schutz-Eigenschaften
|
Parameter
|
Minute
|
Art
|
Maximal
|
Einheiten
|
Anmerkungen
|
|
Ertrag über Lastsschutz
|
1,8
|
|
3,0
|
A
|
Schluckauf-Modus, Selbstwiederaufnahme
|
|
Kurzschlusssicherung
|
|
|
10
|
mΩ
|
|
Übertemperaturschutz
|
|
|
|
|
Selbstwiederaufnahme
|
Allgemeine Eigenschaften
|
Parameter
|
Minute
|
Art
|
Maximal
|
Einheiten
|
Anmerkungen
|
|
MTBF
|
100
|
|
|
KHrs
|
Nennaufnahme, volle Last, 25℃
|
Klimaeigenschaften
|
Parameter
|
Minute
|
Art
|
Maximal
|
Einheiten
|
Anmerkungen
|
|
Betriebstemperatur
|
-10
|
|
+50
|
℃
|
|
|
Lagertemperatur
|
-20
|
|
+85
|
℃
|
|
|
Relative Luftfeuchtigkeit
|
20
|
|
90
|
%
|
|
|
Speicherfeuchtigkeit
|
10
|
|
95
|
%
|
|
|
Höhe
|
|
|
3000
|
m
|
|
Sicherheits-Eigenschaften
|
Parameter
|
Minute
|
Art
|
Maximal
|
Einheiten
|
Anmerkungen
|
|
Isolierungsspannung
|
Input zum Ertrag
|
4000
|
|
|
VAC
|
5mA/1min, kein Funkenüberschlag und Zusammenbruch
|
|
Input zum Boden
|
1500
|
|
|
VAC
|
|
Ertrag zum Boden
|
500
|
|
|
VDC
|
5mA/1min, kein Funkenüberschlag und Zusammenbruch
|
|
Isolationswiderstand
|
Input zum Ertrag
|
30
|
|
|
MΩ
|
500Vdc/1min, normaler Atmosphärendruck, 90% Feuchtigkeit
|
|
Durchsickernstrom
|
Input zum Boden
|
|
|
0,5
|
MA
|
240Vac, Normalbedingung
|
|
|
|
1
|
MA
|
240Vac, einzelne Störung
|
Emc-Eigenschaften
|
Einzelteil
|
Standards
|
Bedingungen
|
Anmerkungen
|
|
CER
|
EN55022
|
Klasse B
|
Führen Sie Prüfung der Anlage
|
|
RE
|
EN55022
|
Klasse B
|
Führen Sie Prüfung der Anlage
|
|
Harmonisch
|
EN61000-3-2
|
Clampenanforderungen
|
Kriterium B
|
|
Spannungsschwankungen und -aufflackern
|
EN61000-3-3
|
Materialbedarf der Klasse A
|
Kriterium B
|
|
Anstieg
|
EN61000-4-5
|
Differenzialer Modus ±2KV, allgemeines mode±4KV
|
Kriterium B
|
|
BAD
|
EN61000-4-11
EN55024
|
Spannungseinbruch zu 0%Ut, 10ms
|
Kriterium B, Test an Phase 0, 90, 180 und 270
|
|
Spannungseinbruch zu 40%Ut, 20ms
|
|
Spannungseinbruch zu 70%Ut, 50ms
|
|
ESD
|
Luftaustritt
|
EN61000-4-2
|
±8KV
|
Kriterium B
|
|
Kontaktentladung
|
EN61000-4-2
|
±4KV
|
Kriterium B
|
Anmerkungen:
Kriterium A: Normale Leistung während und nach Test.
Kriterium B: Schwachstromschutz oder Zurückstellen wird nicht erlaubt. Vorübergehende Ausgangsspannungsschwankung hört auf, nachdem Störungen aufhört, und von, welchem das EUT seine normale Leistung sich automatisch erholt. Während der Prüfung der Anlage wird Ausgangsspannungsschwankung oder -zurückstellen nicht auch erlaubt.
Kriterium C: Vorübergehender Verlust des Ertrages wird erlaubt, aber die Hardware kann nicht beschädigt werden. Das EUT stellt seine normale Leistung automatisch oder Betreiberintervention wieder her.
Kriterium R: Verlust des Ertrages, der nicht wieder gutzumachend ist, wird erlaubt. Die schützende hauptsächlichkomponente (Sicherung) kann geschädigt werden. Das EUT stellt seine normale Leistung nach ersetzen die geschädigte Komponente wieder her.
Klimaqualifikation
|
Parameter
|
Anmerkungen
|
|
Erschütterung
|
10-55Hz Schleife, 1 Min./Schleife, 120 Schleifen für Achse 3
|
|
Mechanischer Schock
|
Minute 100g, 2 Rückgänge in x und y-Achse, 1 Rückgang in z-Achse
|
|
Kälte (in Kraft)
|
Anzeige IEC60068-2-1
|
|
Feuchte Hitze
|
IEC60068-2-67 CY
|
|
Temperaturwechsel
|
-40°C zu 100°C, Rampe 15°C/min., 500 Zyklen
|
|
Energie/thermisches Radfahren
|
Vin = Minute zur maximalen, vollen Last, 100 Zyklen
|
|
Entwurfs-Randstellung
|
Tmin-10°C zu Tmax+10°C, 5°C tritt, Vin = Minute zu maximalem, Last 0-105%
|
|
Leben-Test
|
95% veranschlagte Vin und Last, Einheiten am Herabsetzen des Punktes, 1000 Stunden
|
|
Lötmittelfähigkeit
|
IEC60068-2-20
|
Standardbefolgung
|
Standards
|
Anmerkungen
|
|
UL60601-1
|
|
|
CSA22.2 NO.601-1-M90
|
|
|
IEC60601-1
|
|
|
IEC60601-1-2
|
|
|
IEC60950
|
|
Mechanischer Entwurf
Length×width×heigth: 88.4×50.3×23 (Millimeter), 3.5×2×0.9 (herein),
Verbindungsstückbezeichnungen
|
Einzelteil
|
Anmerkungen
|
|
Linie
|
Pin1of CN1
|
|
Neutral
|
Pin1of CN1
|
|
OUTPUT „+“
|
Pin1,2of CN2
|
|
OUTPUT „-“
|
Pin3,4of CN2
|
