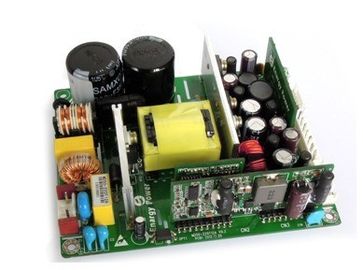

Medizinische Stromversorgung 50W gab 5V/2.5A, 12V/2.5A, 13.8V/0.4A MD50-220T12B aus
Hauptmerkmale
Wechselstrom-Inputstrecke: 90~420Vac
Li-Batterieinputstrecke: 10~15Vdc
DC-Eingangsspannung: 12V
riple Ertrag: 5V/2.5A, 12V/2.5A, 13.8V/0.4A
Hohe Leistungsfähigkeit: 70%
Linie Regelung: ≤±1%
Lastsregelung: ≤±5%
Niedriges ripple&noise: ≤100mV
Kurzschlusssicherung
Ertrag über gegenwärtigem Schutz
Ertrag über Spannungsschutz
Input unter Spannungsaussperrung
Über Temperaturschutz
Wechselstrom-Operationssignal
Batteriebetriebsignal
Batterieaufladungssignal
Batteriekapazitätssignal
Weiche AN/AUS-Funktion
Nahtloser Schalter zwischen Wechselstrom, Batterie und DC
Natürlich kühlen Sie ab
RoHS konform
UL94V-0 Flamme-verzögerte Bewertung
Produktübersicht
Dieser AC-DC Konvertergebrauch brachte die Machtverarbeitung, -steuerung und -Verpackungstechniken, um die Leistung, die Flexibilität, die Zuverlässigkeit und die Wirtschaftlichkeit einer reifen Leistungskomponente zur Verfügung zu stellen voran. Hochfrequenzschaltung versieht Dichte der hohen Leistung mit lärmarmer und hoher Leistungsfähigkeit.
Elektrische Eigenschaften
Input-Eigenschaften
Parameter |
Minute |
Art |
Maximal |
Einheiten |
Anmerkungen |
|
Nenneingangsspannung |
100 |
|
240 |
VAC |
|
|
Wechselstrom-Eingangsspannungsbereich |
90 |
|
420 |
VAC |
|
|
Bewertete Wechselstrom-Inputfrequenz |
|
50/60 |
|
Hz |
|
|
Wechselstrom-Eingangsfrequenzbereich |
47 |
|
63 |
Hz |
|
|
Max. Eingangsstrom |
|
|
1,5 |
A |
Minimale Eingangsspannung, volle Last |
|
Inputeinschaltstrom |
|
|
60 |
A |
264 VAC Eingangsspannung, 25℃, erster Anfang |
|
Batterieeingangsspannung |
10 |
|
15 |
VDC |
|
|
DC-Eingangsspannungsbereich |
10 |
|
15 |
VDC |
|
|
Leistungsfähigkeit |
Wechselstrom-Input |
70 |
|
|
% |
Nenneingangsspannung, bewertete Last |
Batterie und DC-Input |
84 |
|
|
% |
12Vdc Eingangsspannung, bewertete Last |
Ausgangskennlinien
Parameter |
Minute |
Art |
Maximal |
Einheiten |
Anmerkungen |
|
Ausgangsspannungsstrecke |
5V |
4,9 |
5 |
5,1 |
VDC |
|
12V |
11,5 |
12 |
12,5 |
VDC |
|
|
Batterieaufladung |
13,5 |
13,7 |
13,9 |
VDC |
|
|
Ertragstrombereich |
5V |
0 |
|
1,6 |
A |
|
12V |
0 |
|
2,5 |
A |
|
|
Batterieaufladung |
0,35 |
|
0,45 |
A |
Konstantstrombetrieb |
|
Linie Regelung |
|
|
±1 |
% |
|
|
Lasts-Regelung |
|
|
±5 |
% |
|
|
Kräuselung u. Geräusche |
5V |
|
|
100 |
mVp-p |
Nennaufnahme, volle Last, 20 MHZ-Bandbreite |
12V |
|
|
200 |
Millivolt-p |
Nennaufnahme, volle Last, 20 MHZ-Bandbreite |
|
Drehung-auf Anstiegszeit |
|
|
50 |
Frau |
Volle Last, 10%~90% Vout |
|
Ausgangsspannung Overshoot |
|
|
±5 |
% |
|
|
Ausgangskapazität |
|
3300 |
|
μF |
|
Schutz-Eigenschaften
Parameter |
Minute |
Art |
Maximal |
Einheiten |
Anmerkungen |
|
Ertrag über gegenwärtigem Schutz |
5V |
2,6 |
|
4,5 |
A |
|
12V |
3,0 |
|
4,5 |
A |
|
|
Ertrag über Schutz |
5V |
5,5 |
|
7,5 |
V |
|
12V |
13,2 |
|
18 |
V |
|
|
Kurzschlusssicherung 5V 12V |
|
|
10 |
mΩ |
Schluckauf |
|
Batterie unter Spannungsschutz |
10,2 |
|
10,8 |
V |
Abschaltung 5V und 12V |
Allgemeine Eigenschaften
Parameter |
Minute |
Art |
Maximal |
Einheiten |
Anmerkungen |
MTBF |
250 |
|
|
KHrs |
Nennaufnahme, volle Last, 25℃ |
Gewicht |
|
280 |
|
g |
|
Klimaeigenschaften
Parameter |
Minute |
Art |
Maximal |
Einheiten |
Anmerkungen |
Betriebstemperatur |
0 |
|
+50 |
℃ |
|
Lagertemperatur |
-20 |
|
+85 |
℃ |
|
Relative Luftfeuchtigkeit |
20 |
|
90 |
% |
|
Speicherfeuchtigkeit |
10 |
|
95 |
% |
|
Höhe |
|
|
3000 |
m |
|
Kühlverfahren |
|
|
|
|
Natürliches Abkühlen |
Sicherheits-Eigenschaften
Parameter |
Minute |
Art |
Maximal |
Einheiten |
Anmerkungen |
|
Isolierungsspannung |
Input zum Ertrag |
4000 |
|
|
VAC |
5mA/1min, kein Funkenüberschlag und Zusammenbruch |
Input zum Boden |
2000 |
|
|
VAC |
||
Ertrag zum Boden |
500 |
|
|
VDC |
5mA/1min, kein Funkenüberschlag und Zusammenbruch |
|
Isolationswiderstand |
Input zum Ertrag |
30 |
|
|
MΩ |
500Vdc/1min, normaler Atmosphärendruck, 90% Feuchtigkeit |
Durchsickernstrom |
Input zum Boden |
|
|
0,5 |
MA |
264Vac, Normalbedingung |
|
|
1 |
MA |
264Vac, einzelne Störung |
Batterie-Management
Parameter |
Minute |
Art |
Maximal |
Einheiten |
Anmerkungen |
Batteriebereitschaftsdurchsickernstrom |
|
|
0,5 |
MA |
Kein Wechselstrom-Input, WEG von der Bedingung |
Anmerkungen:
Nahtloser Schalter zwischen Wechselstrom und battery.12V und 5V stellt nicht während des Schalters ab.
Die Batteriespannung, die niedriger als 1V ist, wirkt nicht 12V aus, ausgegebenes 5V, wenn es Wechselstrom-Input gibt. Aufladungsled beleuchtet nicht an.
Die Batteriespannung entsprechend der Batteriekapazität linear. 11V entsprechend 1.2-1.8V, 11.5V entsprechend 1.7-2.3V, 12V entsprechend 2.2-2.8V, 12.5V entsprechend 2.7-3.3V
Signal und Schalter
Einzelteil |
Funktionen |
Anmerkungen |
Wechselstrom-Eingangssignal |
Signalisieren Sie einschalten, als Wechselstrom-Input, hochrangiges ausgab |
Pin1 des Verbindungsstücks J7, pin5 des Verbindungsstücks J8 |
Batterieversorgungssignal |
Batterieversorgung schalten ein, als Wechselstrom-Inputausfallung, hochrangiges ausgab |
Pin4 des Verbindungsstücks J7 |
Batterieaufladungssignal |
Geben Sie hochrangiges aus, als die aufladende Batterie, niedriges ausgab, wenn Batterie nicht geladen wird oder völlig aufgeladen |
Pin3 des Verbindungsstücks J7 |
Weicher Ein/Aus-Schalter der Energie |
Verbindungsstück J8, Energiestart, wenn pin3 und pin2 kurzgeschlossen wird, kein Ertrag whenpin1 des Fans 12V/5V und Bodens wird kurzgeschlossen |
Kein Selbstverschluß Schalter, 300mS stellen Verzögerung ab |
Emc-Eigenschaften
Einzelteil |
Standards |
Bedingungen |
Anmerkungen |
|
CER |
EN55011 |
Klasse B |
Führen Sie Prüfung der Anlage |
|
RE |
EN55022 |
Klasse B |
Führen Sie Prüfung der Anlage |
|
Harmonisch |
EN61000-3-2 |
Clampenanforderungen |
Kriterium B |
|
Spannungsschwankungen und -aufflackern |
EN61000-3-3 |
Materialbedarf der Klasse A |
Kriterium B |
|
Anstieg |
EN61000-4-5 |
Differenzialer Modus ±2KV, allgemeines mode±4KV |
Kriterium B |
|
BAD |
EN61000-4-11 EN55024 |
Spannungseinbruch zu 0%Ut, 10ms |
Kriterium B, Test an Phase 0, 90, 180 und 270 |
|
Spannungseinbruch zu 40%Ut, 20ms |
||||
Spannungseinbruch zu 70%Ut, 50ms |
||||
ESD |
Luftaustritt |
EN61000-4-2 |
±8KV |
Kriterium B |
Kontaktentladung |
EN61000-4-2 |
±4KV |
Kriterium B |
Anmerkungen:
Kriterium A: Normale Leistung während und nach Test.
Kriterium B: Schwachstromschutz oder Zurückstellen wird nicht erlaubt. Vorübergehende Ausgangsspannungsschwankung hört auf, nachdem Störungen aufhört, und von, welchem das EUT seine normale Leistung sich automatisch erholt. Während der Prüfung der Anlage wird Ausgangsspannungsschwankung oder -zurückstellen nicht auch erlaubt.
Kriterium C: Vorübergehender Verlust des Ertrages wird erlaubt, aber die Hardware kann nicht beschädigt werden. Das EUT stellt seine normale Leistung automatisch oder Betreiberintervention wieder her.
Kriterium R: Verlust des Ertrages, der nicht wieder gutzumachend ist, wird erlaubt. Die schützende hauptsächlichkomponente (Sicherung) kann geschädigt werden. Das EUT stellt seine normale Leistung nach ersetzen die geschädigte Komponente wieder her.
Klimaqualifikation
Parameter |
Anmerkungen |
Erschütterung |
10-55Hz Schleife, 1 Min./Schleife, 120 Schleifen für Achse 3 |
Mechanischer Schock |
Minute 100g, 2 Rückgänge in x und y-Achse, 1 Rückgang in z-Achse |
Kälte (in Kraft) |
Anzeige IEC60068-2-1 |
Feuchte Hitze |
IEC60068-2-67 CY |
Temperaturwechsel |
-40°C zu 100°C, Rampe 15°C/min., 500 Zyklen |
Energie/thermisches Radfahren |
Vin = Minute zur maximalen, vollen Last, 100 Zyklen |
Entwurfs-Randstellung |
Tmin-10°C zu Tmax+10°C, 5°C tritt, Vin = Minute zu maximalem, Last 0-105% |
Leben-Test |
95% veranschlagte Vin und Last, Einheiten am Herabsetzen des Punktes, 1000 Stunden |
Lötmittelfähigkeit |
IEC60068-2-20 |
Standardbefolgung
Standards |
Anmerkungen |
UL/cUL60950 |
|
EN60950 |
|
GB4943 |
|
Iec 695-2-2 |
Nadelflammentest, Test auf gesamter Versammlung, board&plastic Komponenten UL94V-0 konform |
Iec 61000-4-2 |
|
Mechanischer Entwurf
Length×width×heigth: 125.0×100×35.0 (Millimeter)
Verbindungsstückbezeichnungen
J1: Verbindungsstückart areVH3.96-3 (schnelle Rückseite) J2: Verbindungsstückart areVH3.96-2 (schnelle Rückseite)
COM nummerieren |
Beschreibung |
Geheimnummer |
Funktion |
J1 |
Wechselstrom-Inputverbindungsstück |
1 |
L |
2 |
NC |
||
3 |
N |
COM nummerieren |
Beschreibung |
Geheimnummer |
Funktion |
J2 |
DC-Inputverbindungsstück |
1 |
DC |
2 |
DC+ |
J5: Batterieinputverbindungsstück J5 sind VH3.96-2 (schnelle Rückseite)
COM nummerieren |
Beschreibung |
Geheimnummer |
Funktion |
J5 |
Batterieinputverbindungsstück |
1 |
SCHLÄGER |
2 |
BAT+ |
J4: Ertragverbindungsstück J4 sind VH3.96-7 (schnelle Rückseite)
COM nummerieren |
Beschreibung |
Geheimnummer |
Funktion |
J4 |
Ertragverbindungsstück |
1 |
NC |
2 |
+12V |
||
3 |
+12V |
||
4 |
Boden |
||
5 |
Boden |
||
6 |
+5V |
||
7 |
+5V |
J6: Lüfteranschluss J6 ist XH2.54-2
COM nummerieren |
Beschreibung |
Geheimnummer |
Funktion |
J6 |
Lüfteranschluss |
1 |
+12V |
2 |
Boden |
Anmerkung: J6 gibt aus, nur als Wechselstrom o.k. eingab und Bedingung anschaltet.
J7: Signalanzeichenverbindungsstück J7 ist XH2.54-4
COM nummerieren |
Beschreibung |
Geheimnummer |
Funktion |
Anmerkungen |
J7 |
Signalanzeichenverbindungsstück |
1 |
Wechselstrom-Inputanschluß |
Geben Sie +5V, wenn Wechselstrom-Input okay ist, 0V wenn kein Wechselstrom-Input aus |
2 |
Boden |
|
||
3 |
Aufladungsanschluß |
Output+5V, wenn Batterie auflädt; 0V wenn völlig aufgeladene oder nicht aufladende Batterie |
||
4 |
Batterieanschluß |
Geben Sie +5V aus, wenn Sie Batterie, 0V wenn kein Wechselstrom-Input, Batterieversorgung verwenden |
Anmerkung: Der Strom des Signals LED ist 2~5mA. Wechselstrom-Licht schalten ein, wenn Wechselstrom-Input okay ist. Batterielicht schalten wenn Batterieversorgung und kein Wechselstrom-Input ein. Wechselstrom-Licht und Batterielicht können nicht in die gleiche Zeit eingeschaltet werden. Die Ausgangsspannung und der Widerstand der LED sind 5V und 510Ω
J8: Geräteanschluss J8 ist XH2.54-6
COM nummerieren |
Beschreibung |
Geheimnummer |
Funktion |
Anmerkungen |
J8 |
Geräteanschluss |
1 |
Stellen Sie Signal ab |
Niedriges effektives, kein Ertrag whenpin1 des Fans 12V/5V und Bodens wird, 300mS abstellen Verzögerung kurzgeschlossen |
2 |
Netzschalter |
Treiben Sie Start, wenn pin3 und pin2 kurzgeschlossen wird, keinen Selbstverschluß Schalter an |
||
3 |
Treiben Sie switch+ an |
|||
4 |
Boden |
|
||
5 |
Wechselstrom-Signal |
Ertrag 5V, wenn Wechselstrom online, 0V, wenn kein Wechselstrom, Ausgangsspannung und Widerstand +5V und 510Ω sind |
||
6 |
Batteriekapazitätsentdeckung |
Geben Sie Analogspannung 0~5V linear entsprechend Batteriespannung 9.5~14.5V, 1.5V entsprechend 11V, 2.0V entsprechend 11.5V, 2.5V entsprechend 12V, 3.0V entsprechend 12.5V, die Toleranz ≤±0.3V aus |
