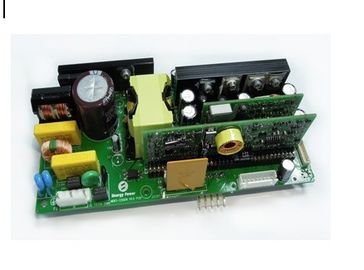

Medizinische Stromversorgung 65W gab 5V/3.0, 24V/1.5A, 16.8V/0.75A MD65-220Q19 aus
Hauptmerkmale
Wechselstrom-Inputstrecke: 90~264Vac
Li-Batterieinputstrecke: 12~16.8Vdc
uard Ertrag: 5V/3.0, 24V/1.5A, 16.8V/0.75A
Hohe Leistungsfähigkeit: 70%
Linie Regelung: ≤±1%
Lastsregelung: ≤±4%
Niedriges ripple&noise: ≤200mV
Kurzschlusssicherung
Ertrag über gegenwärtigem Schutz
Ertrag über Spannungsschutz
Input unter Spannungsaussperrung
Wechselstrom-Operationssignal
Batteriebetriebsignal
Batterieaufladungssignal
Batteriekapazitätssignal
Weiche AN/AUS-Funktion
Nahtloser Schalter zwischen Wechselstrom, Batterie und DC
Natürlich kühlen Sie ab
RoHS konform
UL94V-0 Flamme-verzögerte Bewertung
Produktübersicht
Dieser AC-DC Konvertergebrauch brachte die Machtverarbeitung, -steuerung und -Verpackungstechniken, um die Leistung, die Flexibilität, die Zuverlässigkeit und die Wirtschaftlichkeit einer reifen Leistungskomponente zur Verfügung zu stellen voran. Hochfrequenzschaltung versieht Dichte der hohen Leistung mit lärmarmer und hoher Leistungsfähigkeit.
Elektrische Eigenschaften
Input-Eigenschaften
|
Parameter
|
Minute
|
Art
|
Maximal
|
Einheiten
|
Anmerkungen
|
|
Nenneingangsspannung
|
100
|
|
240
|
VAC
|
|
|
Wechselstrom-Eingangsspannungsbereich
|
90
|
|
264
|
VAC
|
|
|
Bewertete Wechselstrom-Inputfrequenz
|
|
50/60
|
|
Hz
|
|
|
Wechselstrom-Eingangsfrequenzbereich
|
47
|
|
63
|
Hz
|
|
|
Max. Eingangsstrom
|
|
|
2,0
|
A
|
Min. Eingangsspannung, volle Last
|
|
Inputeinschaltstrom
|
|
|
60
|
A
|
264 VAC Eingangsspannung, 25℃, erster Anfang
|
|
Batterieeingangsspannung
|
12
|
|
16,8
|
VDC
|
≥13.5V-Start
|
|
Leistungsfähigkeit
|
Wechselstrom-Input
|
70
|
|
|
%
|
Nenneingangsspannung, bewertete Last
|
|
Batterie und DC-Input
|
80
|
|
|
%
|
Nenneingangsspannung, bewertete Last
|
Ausgangskennlinien
|
Parameter
|
Minute
|
Art
|
Maximal
|
Einheiten
|
Anmerkungen
|
|
Ausgangsspannungsstrecke
|
5V
|
4,8
|
5
|
5,2
|
VDC
|
|
|
24V
|
23,04
|
24
|
24,96
|
VDC
|
|
|
Batterieaufladung
|
16,4
|
16,8
|
17,2
|
VDC
|
|
|
8-20V
|
7,68
|
8
|
8,32
|
VDC
|
L0: 0, H0: 0, Ertrag 8V
|
|
11,68
|
12
|
12,32
|
VDC
|
L0: 1, H0: 0, Ertrag 12V
|
|
19,2
|
20
|
20,8
|
VDC
|
L0: 1, H0: 1, Ertrag 20V
|
|
Ertragstrombereich
|
5V
|
0
|
|
3
|
A
|
|
|
24V
|
0
|
|
1,5
|
A
|
|
|
Batterieaufladung
|
|
675
|
|
MA
|
|
|
8-20V
|
0
|
|
0,4
|
A
|
|
|
Linie Regelung
|
|
|
±1
|
%
|
|
|
Lasts-Regelung
|
|
|
±4
|
%
|
|
|
Kräuselung u. Geräusche
|
5V
|
|
|
100
|
mVp-p
|
Nennaufnahme, volle Last, 20 MHZ-Bandbreite
|
|
24V
|
|
|
240
|
Millivolt-p
|
Nennaufnahme, volle Last, 20 MHZ-Bandbreite
|
|
8-20V
|
|
|
200
|
Millivolt-p
|
Nennaufnahme, volle Last, 20 MHZ-Bandbreite
|
|
Anstiegszeit 5V 24V 8-20V
|
|
|
50
|
Frau
|
|
|
Ausgangsspannung Overshoot
|
|
|
±5
|
%
|
|
|
Ausgangskapazität (5V 24V)
|
|
2000
|
|
μF
|
|
Schutz-Eigenschaften
|
Parameter
|
Minute
|
Art
|
Maximal
|
Einheiten
|
Anmerkungen
|
|
Ertrag über Spannungsschutz
|
5V
|
5,5
|
|
7,5
|
V
|
Klinke-weg, Bedarf neu zu starten
|
|
24V
|
26,4
|
|
36
|
V
|
|
8-20V
|
22
|
|
30
|
V
|
|
Batterieunterspannungsschutz
|
12
|
|
12,6
|
V
|
Klinke-weg, Bedarf neu zu starten
|
Allgemeine Eigenschaften
|
Parameter
|
Minute
|
Art
|
Maximal
|
Einheiten
|
Anmerkungen
|
|
MTBF
|
500
|
|
|
KHrs
|
Nennaufnahme, volle Last, 25℃
|
|
Gewicht
|
|
500
|
|
g
|
|
Klimaeigenschaften
|
Parameter
|
Minute
|
Art
|
Maximal
|
Einheiten
|
Anmerkungen
|
|
Betriebstemperatur
|
0
|
|
+40
|
℃
|
|
|
Lagertemperatur
|
-20
|
|
+85
|
℃
|
|
|
Relative Luftfeuchtigkeit
|
20
|
|
90
|
%
|
|
|
Speicherfeuchtigkeit
|
10
|
|
95
|
%
|
|
|
Höhe
|
|
|
3000
|
m
|
|
|
Kühlverfahren
|
|
|
|
|
Natürliches Abkühlen
|
Sicherheits-Eigenschaften
|
Parameter
|
Minute
|
Art
|
Maximal
|
Einheiten
|
Anmerkungen
|
|
Isolierungsspannung
|
Input zum Ertrag
|
4000
|
|
|
VAC
|
5mA/1min, kein Funkenüberschlag und Zusammenbruch
|
|
Input zum Boden
|
1500
|
|
|
VAC
|
|
Isolationswiderstand
|
Input zum Ertrag
|
30
|
|
|
MΩ
|
500Vdc/1min, normaler Atmosphärendruck, 90% Feuchtigkeit
|
|
Durchsickernstrom
|
Input zum Boden
|
|
|
0,5
|
MA
|
264Vac, Normalbedingung
|
|
|
|
1
|
MA
|
264Vac, einzelne Störung
|
Batterie-Management
|
Parameter
|
Minute
|
Art
|
Maximal
|
Einheiten
|
Anmerkungen
|
|
Batteriebereitschaftsdurchsickernstrom
|
|
|
0,8
|
MA
|
|
|
Batteriekapazität
|
2
|
|
4,4
|
Ah
|
Li-Batterie
|
|
Batteriespannung
|
|
14,8
|
|
V
|
Reihe 3.7V×4
|
Anmerkungen:
Batterie 1.The und Schalter zur Handelsenergie sind nahtlose Übergabe;
Aufladungsmodus 2.Battery: nach Energie an, bereiten 10-Sekunden-Batterieselbsttest, aufladend, konstant-gegenwärtige Aufladung, das Floss vor, das nach der völlig aufgeladenen Batterie auflädt. Es ist normal, dass die Spannung schwanken, wenn Batterie nicht geladen wird.
Signal und Schalter
|
Einzelteil
|
Funktionen
|
Anmerkungen
|
|
Wechselstrom-Eingangssignal
|
Signalisieren Sie einschalten wenn Wechselstrom-Input, Ertrag 5±0.2V
|
Pin7 des Verbindungsstücks J4
|
|
Kein Batterieon-line-Signal
|
Geben Sie 5±0.2V wenn Batterie online, 0V wenn Batterie off-line aus
|
Pin11 des Verbindungsstücks J4
|
|
Batterieaufladungssignal
|
Geben Sie 4.5±0.2V wenn Batterieaufladung aus, 0V wenn Batterie off-line oder völlig aufgeladen
|
Pin8 des Verbindungsstücks J4
|
|
SW1: die niedrige weiche Spannung stellen ab
|
die niedrige weiche Spannung stellen ab: 5V, 8-20V, 24V
|
Pin1 des Verbindungsstücks J4 zu Boden stellen, 1 zweite Verzögerung ab
|
|
SW2: niedrige Spannungsdrehung AN/AUS
|
harte Drehung AN/AUS--5V, 8-20V, 24V der niedrigen Spannung
|
Drehen Sie sich an, wenn pin2 des Verbindungsstücks J4 zu Boden kurzschließen, abstellen wenn pin2 und Boden-Kurzschluss wieder, die zweite AN/AUS Verzögerung 3
|
|
SW3: niedrige Spannung stellen ab
|
24V kein Ertrag
|
Pin3 des Verbindungsstücks J4 zu Boden
|
|
SW4: niedrige Spannung stellen ab
|
8-20V kein Ertrag
|
Pin4 des Verbindungsstücks J4 zu Boden
|
|
Spannungsinput der Kontrollebene 8-20V
|
Signalpegel voltage5±0.2V, stecken 5 von J4 ist Signal L0, pin6 von J4 ist Signal H0 fest
|
L0: 0, H0: 0, output8V
L0: 1, H0: 0, output12V
L0: 1, H0: 1, output20V
|
Emc-Eigenschaften
|
Einzelteil
|
Standards
|
Bedingungen
|
Anmerkungen
|
|
CER
|
EN55022
|
Klasse B
|
Führen Sie Prüfung der Anlage
|
|
RE
|
EN55022
|
Klasse B
|
Führen Sie Prüfung der Anlage
|
|
Harmonisch
|
EN61000-3-2
|
Clampenanforderungen
|
Kriterium B
|
|
Spannungsschwankungen und -aufflackern
|
EN61000-3-3
|
Materialbedarf der Klasse A
|
Kriterium B
|
|
Anstieg
|
EN61000-4-5
|
Differenzialer Modus ±2KV, allgemeines mode±4KV
|
Kriterium B
|
|
BAD
|
EN61000-4-11
EN55024
|
Spannungseinbruch zu 0%Ut, 10ms
|
Kriterium B, Test an Phase 0, 90, 180 und 270
|
|
Spannungseinbruch zu 40%Ut, 20ms
|
|
Spannungseinbruch zu 70%Ut, 50ms
|
|
ESD
|
Luftaustritt
|
EN61000-4-2
|
±8KV
|
Kriterium B
|
|
Kontaktentladung
|
EN61000-4-2
|
±4KV
|
Kriterium B
|
Anmerkungen:
Kriterium A: Normale Leistung während und nach Test.
Kriterium B: Schwachstromschutz oder Zurückstellen wird nicht erlaubt. Vorübergehende Ausgangsspannungsschwankung hört auf, nachdem Störungen aufhört, und von, welchem das EUT seine normale Leistung sich automatisch erholt. Während der Prüfung der Anlage wird Ausgangsspannungsschwankung oder -zurückstellen nicht auch erlaubt.
Kriterium C: Vorübergehender Verlust des Ertrages wird erlaubt, aber die Hardware kann nicht beschädigt werden. Das EUT stellt seine normale Leistung automatisch oder Betreiberintervention wieder her.
Kriterium R: Verlust des Ertrages, der nicht wieder gutzumachend ist, wird erlaubt. Die schützende hauptsächlichkomponente (Sicherung) kann geschädigt werden. Das EUT stellt seine normale Leistung nach ersetzen die geschädigte Komponente wieder her.
Klimaqualifikation
|
Parameter
|
Anmerkungen
|
|
Erschütterung
|
10-55Hz Schleife, 1 Min./Schleife, 120 Schleifen für Achse 3
|
|
Mechanischer Schock
|
Minute 100g, 2 Rückgänge in x und y-Achse, 1 Rückgang in z-Achse
|
|
Kälte (in Kraft)
|
Anzeige IEC60068-2-1
|
|
Feuchte Hitze
|
IEC60068-2-67 CY
|
|
Temperaturwechsel
|
-40°C zu 100°C, Rampe 15°C/min., 500 Zyklen
|
|
Energie/thermisches Radfahren
|
Vin = Minute zur maximalen, vollen Last, 100 Zyklen
|
|
Entwurfs-Randstellung
|
Tmin-10°C zu Tmax+10°C, 5°C tritt, Vin = Minute zu maximalem, Last 0-105%
|
|
Leben-Test
|
95% veranschlagte Vin und Last, Einheiten am Herabsetzen des Punktes, 1000 Stunden
|
|
Lötmittelfähigkeit
|
IEC60068-2-20
|
Standardbefolgung
|
Standards
|
Anmerkungen
|
|
UL/cUL60950
|
|
|
EN60950
|
|
|
GB4943
|
|
|
Iec 695-2-2
|
Nadelflammentest, Test auf gesamter Versammlung, board&plastic Komponenten UL94V-0 konform
|
|
Iec 61000-4-2
|
|
Mechanischer Entwurf
Length×width×heigth: 175×80×38.6 (Millimeter), 6.894×3.15×1.52 (herein)
Verbindungsstückbezeichnungen
J1: Wechselstrom-Inputverbindungsstückart areVH3.96-5 (schnelle Rückseite)
|
COM kodieren
|
Beschreibung
|
Pin-Code
|
Funktion
|
|
J1
|
Wechselstrom-Inputverbindungsstück
|
1
|
L
|
|
2
|
NC
|
|
3
|
N
|
|
4
|
NC
|
|
5
|
FG
|
J3: Ertragverbindungsstückart areXH2.54-8 (schnelle Rückseite)
|
COM kodieren
|
Beschreibung
|
Pin-Code
|
Funktion
|
|
J3
|
Ertragverbindungsstück
|
1-2
|
5V
|
|
3-4
|
Boden
|
|
5-6
|
24V
|
|
7-8
|
8-20V
|
J2: Batterieinput-Verbindungsstückart J2 sind VH3.96-5 (Biegungsstift)
|
COM kodieren
|
Beschreibung
|
Pin-Code
|
Funktion
|
|
J2
|
Batterieinputverbindungsstück
|
1-2
|
SCHLÄGER
|
|
3
|
NC
|
|
4-5
|
BAT+
|
Anmerkungen: SCHLÄGER kann nicht an Boden anschließen
J4: Signalsteuer- und -schalterverbindungsstück J4 sind- XH1.25-12 (schnelle Rückseite)
|
COM kodieren
|
Beschreibung
|
Pin-Code
|
Input oder Ertrag
|
Funktion
|
|
J4
|
Ertragverbindungsstück
|
1
|
Input
|
Weich stellen Sie, wenn SW1 an Boden anschließen, 1 zweite Verzögerung, 5V/24V/8-20V kein Ertrag ab
|
|
2
|
Input
|
Drehen Sie an 5V/24V/8-20V, wenn SW2 an Boden anschließen, abstellen wenn SW2- und Boden-Kurzschluss wieder, die zweite Verzögerung 3, nicht selbst-verschlossen
|
|
3
|
Input
|
SW3 schließen an Boden, 24V kein Ertrag an
|
|
4
|
Input
|
SW4 schließen an Boden, 8-20V kein Ertrag an
|
|
5
|
Input
|
L0 signal1, input5V
|
|
6
|
Input
|
H0 signal2, input5V
|
|
7
|
Ertrag
|
Wechselstrom-Signal, Ertrag 5V wenn Wechselstrom online, 0V wenn Wechselstrom off-line
|
|
8
|
Ertrag
|
Aufladungssignal, Ertrag 4.5V, wenn Batterie charing, 0V, wenn Batterie nicht oder völlig aufgeladen charing. Spannung schwankt, wenn Batterie kein geladen ist, aber LED nicht an beleuchtet
|
|
9
|
Ertrag
|
Boden
|
|
10
|
Ertrag
|
BAT+
|
|
11
|
Ertrag
|
Kein Batterieon-line-Signal, Ertrag 5V, als Batterie lud, 0V, wenn Batterie nicht geladen wird
|
|
12
|
NC
|
NC
|
