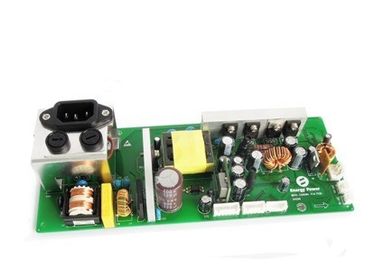

Medizinische Stromversorgung 45W gab 5V/2A, 12V/1.5A, 12V/0.5A, BAT/16.8V/0.75A MD45-220Q16A aus
Hauptmerkmale
Wechselstrom-Inputstrecke: 100~240Vac
Li-Batterieinputstrecke: 13-17.2Vdc
Vier Straßenertrag: 5V/2A, 12V/1.5A, 12V/0.5A, BAT/16.8V/0.75A
Hohe Leistungsfähigkeit: 70%
Linie Regelung: ≤±1%
Lastsregelung: ≤±5%
Kurzschlusssicherung
Ertrag über gegenwärtigem Schutz
Ertrag über Spannungsschutz
Wechselstrom-Operationssignal
Batteriebetriebsignal
Batterieaufladungssignal
Batteriekapazitätssignal
Weiche AN/AUS-Funktion
Nahtloser Schalter zwischen Wechselstrom, Batterie und DC
Natürlich kühlen Sie ab
RoHS konform
UL94V-0 Flamme-verzögerte Bewertung
Produktübersicht
Die medizinische Leistungsaufnahmestrecke 100-240Vac,
Vier Gruppen Ertrag: 5V/2A, 12V/1.5A,
B12V/0.5A, BAT/16.8V/0.75A, mit Ertrag
Überspannungsschutz, Überstrom
Schutzschutz und Batterieentladung
Schutzfunktion
Elektrische Eigenschaften
Input-Eigenschaften
|
Parameter
|
Minute
|
Art
|
Maximal
|
Einheiten
|
Anmerkungen
|
|
Nenneingangsspannung
|
100
|
|
220
|
VAC
|
|
|
Wechselstrom-Eingangsspannungsbereich
|
100
|
|
240
|
VAC
|
|
|
Wechselstrom-Eingangsfrequenzbereich
|
47
|
|
63
|
Hz
|
|
|
Max. Eingangsstrom
|
|
|
1,5
|
A
|
|
|
Durchsickernstrom
|
|
|
0,5
|
MA
|
|
|
Auswirkung des Stroms
|
|
|
60
|
A
|
|
Ausgangskennlinien
|
Parameter
|
Minute
|
Art
|
Maximal
|
Einheiten
|
Anmerkungen
|
|
Ausgangsspannungsstrecke
|
5V
|
4,75
|
5,00
|
5,25
|
VDC
|
|
|
12V
|
11,40
|
12,00
|
12,60
|
|
B12V
|
11,40
|
|
12,60
|
|
SCHLÄGER
|
16,50
|
|
17,20
|
|
Ertragstrombereich
|
5V
|
0
|
|
2,0
|
A
|
|
|
12V
|
0
|
|
1,5
|
|
B12V
|
0
|
|
0,5
|
|
SCHLÄGER
|
0,675
|
|
0,825
|
|
Linie Regelung
|
|
|
±1
|
%
|
Niedrige Linie zur hohen Linie; volle Last
|
|
Lasts-Regelung
|
|
|
±5
|
%
|
Keine Last zur vollen Last; nominaler Input
|
|
Wechselstrom-Einschalten
|
70
|
|
|
%
|
220Vac Input, volle Last
|
|
DC-Einschalten
|
80
|
|
|
%
|
14.8Vdc Input, volle Last
|
|
Kräuselung u. Geräusche
|
5V
|
|
|
100
|
Millivolt
|
Nennaufnahme, volle Last, 20 MHZ-Bandbreite
|
|
12V
|
|
|
200
|
|
B12V
|
|
|
120
|
|
Drehung-auf Anstiegszeit
|
5V
|
|
|
50
|
Frau
|
Volle Last, 10%~90% Vought
|
|
12V
|
|
Ausgangsspannung Overshoot
|
|
|
±5
|
%
|
12V, Test 5V
|
|
Ausgangskapazität
|
|
|
2200
|
uF
|
Schutz-Eigenschaften
|
Parameter
|
Minute
|
Art
|
Maximal
|
Einheiten
|
Anmerkungen
|
|
Ertrag über Spannungsschutz
|
5,5
|
|
7,0
|
VDC
|
Klinke +5V, 12V, B12V
|
|
13,2
|
|
16,8
|
VDC
|
Schluckauf, Selbstwiederaufnahme
|
|
Ertragstrombegrenzungsschutz
|
4,0
|
|
9,5
|
A
|
Klinke +5V, 12V, B12V
|
|
3,0
|
|
5,5
|
A
|
Klinke +5V, 12V, B12V
|
|
Batterie unter Spannungsschutz
|
12,0
|
|
12,6
|
VDC
|
|
|
Ertragkurzschlusssicherung
|
|
|
10
|
mΩ
|
Klinke +5V, 12V, B12V
|
Klimaeigenschaften
|
Parameter
|
Minute
|
Art
|
Maximal
|
Einheiten
|
Anmerkungen
|
|
Betriebstemperatur
|
-10
|
|
+40
|
℃
|
|
|
Lagertemperatur
|
-45
|
|
+85
|
℃
|
|
|
Relative Luftfeuchtigkeit
|
5
|
|
90
|
%
|
|
|
Höhe
|
0
|
|
4500
|
m
|
|
|
Atmosphärendruck
|
70
|
|
106
|
PA
|
|
Batteriemanagement und -signal
|
Parameter
|
Minute
|
Art
|
Maximal
|
Einheiten
|
Anmerkungen
|
|
Bewertete Batteriespannung
|
|
14,8
|
|
V
|
Li-Batterie
|
|
Batteriekapazität
|
2,2
|
|
4,4
|
AH
|
|
|
Ladespannung
|
16,6
|
|
17,4
|
V
|
|
|
Ladestrom
|
675
|
|
825
|
MA
|
|
|
Bereitschaftsstrom
|
|
|
0,7
|
MA
|
Weg von der Bedingung kein Wechselstrom-Input
|
|
AC-/DCschalter
|
0
|
|
|
S
|
5V, 12V, B12V keine Abschaltung
|
|
Wechselstrom-Signal
|
|
|
|
|
J2, Pin3, hochrangige Spannung des Ertrages, als Wechselstrom online eingab
|
|
Signal 5V
|
2
|
|
4
|
VDC
|
J6, Pin4
|
|
B12V-Signal
|
2
|
|
4
|
VDC
|
J2, Pin2
|
|
BC Signal
|
4,0
|
|
5.25V
|
VDC
|
J1, Pin5, P4, Pin2
|
|
A-/dsignal
|
|
|
|
|
J2, Pin5, Signal Pin6 A/D
|
|
AN/AUS
|
3
|
|
5
|
S
|
J2, Pin1, weicher Schalter, Kurzschluss einmal an, kurz wieder weg
|
Allgemeine Eigenschaften
|
Parameter
|
Minute
|
Art
|
Maximal
|
Einheiten
|
Anmerkungen
|
|
MTBF
|
250
|
|
|
KHrs
|
Nennaufnahme, volle Last, 25℃
|
|
Gewicht
|
|
|
26(750)
|
Unze (g)
|
|
Sicherheits-Eigenschaften
|
Parameter
|
Minute
|
Art
|
Maximal
|
Einheiten
|
Anmerkungen
|
|
Isolierungsspannung
|
Input zum Ertrag
|
4000
|
|
|
VAC
|
5mA/1min, kein Funkenüberschlag und Zusammenbruch
|
|
Input zum Boden
|
2000
|
|
|
VAC
|
|
Ertrag zum Boden
|
500
|
|
|
VDC
|
|
Isolationswiderstand
|
Input zum Ertrag
|
10
|
|
|
MΩ
|
500Vdc/1min, normaler Atmosphärendruck, 90% Feuchtigkeit
|
Emc-Eigenschaften
|
Einzelteil
|
Standards
|
Bedingungen
|
Anmerkungen
|
|
CER
|
EN55022
|
Klasse B
|
Führen Sie Prüfung der Anlage
|
|
RE
|
EN55022
|
Klasse B
|
Führen Sie Prüfung der Anlage
|
|
Harmonisch
|
EN61000-3-2
|
Clampenanforderungen
|
Kriterium B
|
|
Spannungsschwankungen und -aufflackern
|
EN61000-3-3
|
Materialbedarf der Klasse A
|
Kriterium B
|
|
Anstieg
|
EN61000-4-5
|
Differenzialer Modus ±2KV, allgemeines mode±4KV
|
Kriterium B
|
|
BAD
|
EN61000-4-11
EN55024
|
Spannungseinbruch zu 0%Ut, 10ms
|
Kriterium B, Test an Phase 0, 90, 180 und 270
|
|
Spannungseinbruch zu 40%Ut, 20ms
|
|
Spannungseinbruch zu 70%Ut, 50ms
|
|
ESD
|
Luftaustritt
|
EN61000-4-2
|
±8KV
|
Kriterium B
|
|
Kontaktentladung
|
EN61000-4-2
|
±4KV
|
Kriterium B
|
Mechanischer Entwurf
Length×width×heigth: 220×85×53 (Millimeter), 8.66×3.35×2.09 (herein),
Anschlussbezeichnungen
|
Einzelteil
|
Kein Pin
|
Name
|
Funktion
|
|
CON1
|
1
|
L
|
Eingangsspannung
|
|
2
|
SEITE
|
Erde
|
|
3
|
N
|
Eingangsspannung
|
|
J1
|
1
|
+5V
|
Positive Ausgangsspannung
|
|
2
|
Boden
|
Negative Ausgangsspannung
|
|
3
|
+12V
|
Positive Ausgangsspannung
|
|
4
|
|
5
|
BC
|
Signalentdeckung
|
|
6
|
BAT+
|
Positive Ausgangsspannung
|
|
J2
|
1
|
AN/AUS
|
Weicher Schalter
|
|
2
|
B12V
|
Signalentdeckung
|
|
3
|
Wechselstrom
|
Signalentdeckung
|
|
4
|
Boden
|
Negative Ausgangsspannung
|
|
5-6
|
A-/dschnittstelle
|
A-/dschnittstelle
|
|
J4
|
1
|
+12V
|
Positive Ausgangsspannung
|
|
2
|
Boden
|
Negative Ausgangsspannung
|
|
P4
|
1
|
BAT+
|
Positive Ausgangsspannung
|
|
2
|
BC
|
Batterie-Signalentdeckung
|
|
4
|
SCHLÄGER
|
Positive Ausgangsspannung
|
|
J6
|
1
|
B12V
|
Positive Ausgangsspannung
|
|
2
|
Boden
|
Positive Ausgangsspannung
|
|
3
|
B12V
|
Positive Ausgangsspannung
|
|
4
|
+5V
|
Positive Ausgangsspannung
|
|
5
|
Boden
|
Positive Ausgangsspannung
|
|
J7
|
1
|
+12V
|
Positive Ausgangsspannung
|
|
2
|
Boden
|
Positive Ausgangsspannung
|
