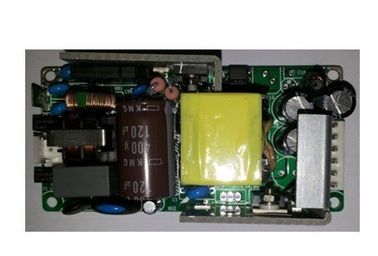

Medizinischer Ertrag 15V/4A MD60-30S15 der Stromversorgungs-60W
Hauptmerkmale
Wechselstrom-Inputstrecke: 90~264Vac
Dreifache Ertrag: 15V/4A
Hohe Leistungsfähigkeit: 85%
Linie Regelung: ≤±2%
Lastsregelung: ≤±2%
Niedriges ripple&noise: ≤150mV
Kurzschlusssicherung
Ertrag über gegenwärtigem Schutz
Ertrag über Spannungsschutz
Natürlich kühlen Sie ab
RoHS konform
UL94V-0 Flamme-verzögerte Bewertung
Produktübersicht
Dieser AC-DC Konvertergebrauch brachte die Machtverarbeitung, -steuerung und -Verpackungstechniken, um die Leistung, die Flexibilität, die Zuverlässigkeit und die Wirtschaftlichkeit einer reifen Leistungskomponente zur Verfügung zu stellen voran. Hochfrequenzschaltung versieht Dichte der hohen Leistung mit lärmarmer und hoher Leistungsfähigkeit.
Elektrische Eigenschaften
Input-Eigenschaften
|
Parameter
|
Minute
|
Art
|
Maximal
|
Einheiten
|
Anmerkungen
|
|
Nenneingangsspannung
|
100
|
|
240
|
VAC
|
|
|
Wechselstrom-Eingangsspannungsbereich
|
90
|
|
264
|
VAC
|
|
Bewertete Wechselstrom-Inputfrequenz
|
|
50/60
|
|
Hz
|
|
|
Wechselstrom-Eingangsfrequenzbereich
|
47
|
|
63
|
Hz
|
|
|
Max. Eingangsstrom
|
|
|
2
|
A
|
Min. Eingangsspannung, volle Last
|
|
Inputeinschaltstrom
|
|
|
60
|
A
|
230 VAC Eingangsspannung, 25℃, erster Anfang
|
|
Leistungsfähigkeit
|
Wechselstrom-Input
|
|
85
|
|
%
|
Nenneingangsspannung, bewertete Last
|
Ausgangskennlinien
|
Parameter
|
Minute
|
Art
|
Maximal
|
Einheiten
|
Anmerkungen
|
|
Ausgangsspannungsstrecke
|
14,7
|
15
|
15,3
|
VDC
|
|
|
Ertragstrombereich
|
0
|
|
4
|
A
|
|
|
Voltage Regulation
|
|
|
±2
|
%
|
|
|
Lasts-Regelung
|
|
|
±2
|
%
|
|
|
Kräuselung u. Geräusche
|
|
|
150
|
mVp-p
|
Nennaufnahme, volle Last, 20 MHZ-Bandbreite
|
|
AN/AUS-Anstiegszeit
|
|
|
±5
|
%
|
|
|
Ausgangsspannung Overshoot
|
|
|
±5
|
%
|
|
|
Ausgangskapazität
|
|
2200
|
|
μF
|
|
|
Temperaturkoeffizient
|
|
±0.02
|
|
%/℃
|
|
|
Drehen Sie sich aufschieben AN
|
|
3
|
|
S
|
|
|
Geben Sie Anlaufzeit aus
|
|
20
|
|
Frau
|
|
|
Drehen Sie sich fernhalten in der Zeit
|
|
10/20
|
|
Frau
|
|
Schutz-Eigenschaften
|
Parameter
|
Minute
|
Art
|
Maximal
|
Einheiten
|
Anmerkungen
|
|
Ertrag über gegenwärtigem Schutz
|
4,5
|
|
6,5
|
A
|
Schluckauf
|
|
Ertrag über Spannungsschutz
|
16,5
|
|
19,5
|
VDC
|
|
|
Kurzschlusssicherung
|
|
|
10
|
mΩ
|
Schluckauf
|
Allgemeine Eigenschaften
|
Parameter
|
Minute
|
Art
|
Maximal
|
Einheiten
|
Anmerkungen
|
|
MTBF
|
100
|
|
|
KHrs
|
Nennaufnahme, volle Last, 25℃
|
|
Gewicht
|
|
200
|
|
g
|
|
Klimaeigenschaften
|
Parameter
|
Minute
|
Art
|
Maximal
|
Einheiten
|
Anmerkungen
|
|
Betriebstemperatur
|
0
|
|
+55
|
℃
|
|
|
Lagertemperatur
|
-40
|
|
+85
|
℃
|
|
|
Relative Luftfeuchtigkeit
|
20
|
|
90
|
%
|
|
|
Speicherfeuchtigkeit
|
10
|
|
95
|
%
|
|
|
Höhe
|
|
|
3000
|
m
|
|
|
Kühlverfahren
|
|
|
|
|
Natürliches Abkühlen
|
|
Atmosphärendruck
|
70
|
|
106
|
Kpa
|
|
Sicherheits-Eigenschaften
|
Parameter
|
Minute
|
Art
|
Maximal
|
Einheiten
|
Anmerkungen
|
|
Isolierungsspannung
|
Input zum Ertrag
|
4000
|
|
|
VAC
|
5mA/1min, kein Funkenüberschlag und Zusammenbruch
|
|
Input zum Boden
|
1500
|
|
|
VAC
|
|
Ertrag zum Boden
|
500
|
|
|
VDC
|
|
Isolationswiderstand
|
Input zum Ertrag
|
100
|
|
|
MΩ
|
|
|
Input zum Boden
|
100
|
|
|
MΩ
|
|
|
Ertrag zum Boden
|
100
|
|
|
MΩ
|
|
|
Durchsickernstrom
|
|
|
0,275
|
MA
|
264Vac, Normalbedingung
|
Emc-Eigenschaften
|
Einzelteil
|
Standards
|
Bedingungen
|
Anmerkungen
|
|
CER
|
EN55011
|
Klasse B
|
Führen Sie Prüfung der Anlage
|
|
RE
|
EN55022
|
Klasse B
|
Führen Sie Prüfung der Anlage
|
|
Harmonisch
|
EN61000-3-2
|
Clampenanforderungen
|
Kriterium B
|
|
Spannungsschwankungen und -aufflackern
|
EN61000-3-3
|
Materialbedarf der Klasse A
|
Kriterium B
|
|
Anstieg
|
EN61000-4-5
|
Differenzialer Modus ±2KV, allgemeines mode±4KV
|
Kriterium B
|
|
CS
|
IEC61000-4-6
|
NIVEAU 2: 3V/M
|
Kriterium A
|
|
RS
|
IEC61000-4-3
|
NIVEAU 2: 3V/M
|
Kriterium A
|
|
EFT
|
IEC61000-4-4
|
NIVEAU 3: 2V/M
|
Kriterium B
|
|
ESD
|
Luftaustritt
|
EN61000-4-2
|
±8KV
|
Kriterium B
|
|
Kontaktentladung
|
EN61000-4-2
|
±4KV
|
Kriterium B
|
Anmerkungen:
Kriterium A: Normale Leistung während und nach Test.
Kriterium B: Schwachstromschutz oder Zurückstellen wird nicht erlaubt. Vorübergehende Ausgangsspannungsschwankung hört auf, nachdem Störungen aufhört, und von, welchem das EUT seine normale Leistung sich automatisch erholt. Während der Prüfung der Anlage wird Ausgangsspannungsschwankung oder -zurückstellen nicht auch erlaubt.
Kriterium C: Vorübergehender Verlust des Ertrages wird erlaubt, aber die Hardware kann nicht beschädigt werden. Das EUT stellt seine normale Leistung automatisch oder Betreiberintervention wieder her.
Kriterium R: Verlust des Ertrages, der nicht wieder gutzumachend ist, wird erlaubt. Die schützende hauptsächlichkomponente (Sicherung) kann geschädigt werden. Das EUT stellt seine normale Leistung nach ersetzen die geschädigte Komponente wieder her.
Klimaqualifikation
|
Parameter
|
Anmerkungen
|
|
Erschütterung
|
Frequenzbereich: 5-20Hz, +3dB/otc; 20-80Hz, 0.04g2/Hz; 80-500Hz, -3dB/ot c; X.Y.Z-Äxte, 30min/axis
|
|
Mechanischer Schock
|
Halb-Sinus Welle, 300m/s2,11ms, ±X, ±Y, ±Z, 6tims/direction
|
|
Kälte (in Kraft)
|
Anzeige IEC60068-2-1
|
|
Feuchte Hitze
|
IEC60068-2-67 CY
|
|
Temperaturwechsel
|
-40°C zu 100°C, Rampe 15°C/min., 500 Zyklen
|
|
Energie/thermisches Radfahren
|
Vin = Minute zur maximalen, vollen Last, 100 Zyklen
|
|
Entwurfs-Randstellung
|
Tmin-10°C zu Tmax+10°C, 5°C Schritte, Vin = Minute zu maximalem, Last 0-105%
|
|
Leben-Test
|
95% bewertetes Vin und Last, Einheiten am Herabsetzen des Punktes, 1000 Stunden
|
|
Lötmittelfähigkeit
|
IEC60068-2-20
|
Standardbefolgung
|
Standards
|
Anmerkungen
|
|
UL/cUL60950
|
|
|
EN60950
|
|
|
GB4943
|
|
|
Iec 695-2-2
|
Nadelflammentest, Test auf gesamter Versammlung, board&plastic Komponenten UL94V-0 konform
|
|
Iec 61000-4-2
|
|
Mechanischer Entwurf
Length×width×heigth: 101.6×50.8×28 (Millimeter), 4×2×1.1 (herein)
Verbindungsstückbezeichnungen
Inputverbindungsstück
|
Pin-Code
|
Funktion
|
|
L
|
Livelinie
|
|
NC
|
Null
|
|
N
|
Neutrale Linie
|
Ertragverbindungsstück
|
Pin-Code
|
Funktion
|
|
VO+
|
Positive Ausgangsspannung
|
|
VO+
|
Positive Ausgangsspannung
|
|
Vl
|
Negative Ausgangsspannung
|
|
Vl
|
Negative Ausgangsspannung
|
|
S
|
Negative Fernrichtung
|
|
S+
|
Positive Fernrichtung
|
