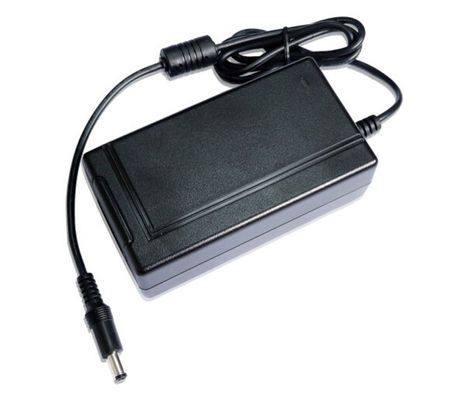

Medizinischer Adapter der Energie IP22, AC-DC Stromadapter mit Zustimmung des CERS ROHS

1. Zusammenfassung Dieser Adapter ist für medizinische Verwendung mit der Eingangsleistung, die an 90-264Vac, an der einzelnen Stromabgabe 24Vdc/2.5A und am Spitzenstrom 6A sich erstreckt. Er bietet Überstromschutz, Kurzschlusssicherung, Überspannungsschutz und Schutz der Hitze.

2. Die Hauptmerkmale des Produktes

Modell	Eingangsspannungsbereich	Nennleistungs-Spannung	Ertrag-Strombereich	Kräuselung (Spitze) (Bewertete Last, Bandbreite Beschränkung 20MHz)
MDA60-220S24	90-264Vac	24Vdc	0-2.5A	≤150mV

3. Annahme-Standards und Anleitung

1. Prüfung unter umgebungsbedingter Beanspruchung GB/T 2423.1-2008 für die elektrischen und elektronischen Produkte – Teil 2: Prüfmethoden/Test A: Niedrige Temperatur
2. Prüfung unter umgebungsbedingter Beanspruchung GB/T 2423.2-2008 für die elektrische und Elektronik-Produkte – Teil 2: Prüfmethoden/Test B: Hohe Temperatur
3. Grundlegende Verfahren Prüfung unter umgebungsbedingter Beanspruchung GB/T 2423.3-2006 für die elektrischen und elektronischen Produkte -- Test Ca: Feuchte Hitze, ausgeglichene Lage
4. Grundlegende Verfahren Prüfung unter umgebungsbedingter Beanspruchung GB/T 2423.4-2008 für die elektrischen und elektronischen Produkte -- Test-DB: Feuchte Hitze, zyklisch
5. Prüfung unter umgebungsbedingter Beanspruchung GB/T 2423.5-2008 für die elektrischen und elektronischen Produkte – Teil 2: Prüfmethoden/Test EA und Anleitung: Schock
6. Prüfung unter umgebungsbedingter Beanspruchung GB/T 2423.6-1995 für die elektrischen und elektronischen Produkte – Teil 2: Prüfmethoden/Test EA und Anleitung: Zusammenstoß
7. Prüfung unter umgebungsbedingter Beanspruchung GB/T 2423.8-2008 für die elektrischen und elektronischen Produkte – Teil 2: Prüfmethoden/Test Ed: Freier Fall
8. Prüfung unter umgebungsbedingter Beanspruchung GB/T 2423.10-2008 für die elektrischen und elektronischen Produkte – Teil 2: Prüfmethoden/Test Fc und Anleitung: Erschütterung (Sinus)
9. Mikrocomputer-Systeme GB/T 14714.1-2008 und Ausrüstungs-allgemeine Spezifikation des Schaltnetzteils
10. Grenzen GB/T 17625.1-2012 für harmonischen Strom der elektrischen und elektronischen Ausrüstung der Niederspannung.
11. Grenzen elektromagnetischer Kompatibilität GB/T 17625.2-2007 auf Spannungsschwankungen und Aufflackern hergestellt durch Geräte mit Nennstrom kleiner als 16A unter Schwachstromstromnetzen.
12. Prüfungs- und Maßtechniküberblick elektromagnetischer Kompatibilität GB/T 17626.1-2006 über Immunitätstest.
13. Elektromagnetische Kompatibilität GB/T 17626.11-2011 - Prüfung und Maßtechniken - Spannungseinbrüche, kurze Unterbrechungen und Spannungsveränderungsimmunitätstest
14. Elektromagnetische Kompatibilität GB/T 17626.2-2006 - Prüfung und Maßtechniken - Immunitätstest der elektrostatischen Entladung
15. Elektromagnetische Kompatibilität GB/T 17626.3-2006 - Prüfung und Maßtechniken - Immunitätstest elektromagnetischen Feldes Rfs
16. Elektromagnetische Kompatibilität GB/T 17626.4-2008 - Prüfung und Maßtechniken - elektrisches schnelles vorübergehendes/sprengte Immunitätstest
17. Elektromagnetische Kompatibilität GB/T 17626.5-2008 - Prüfung und Maßtechniken - Immunitätstest des Anstiegs (Auswirkung)
18. Elektromagnetische Kompatibilität GB/T 17626.6-2008 - Prüfung und Maßtechniken – Immunitätstest für Rf-Induktionsgetriebe zur Störung
19. Elektromagnetische Kompatibilität GB/T 17626.8-2006 - Prüfung und Maßtechniken - Netzfrequenzmagnetfeld-Immunitätstest
20. Elektromagnetische Kompatibilität GB/T 17626.9-2011 - Prüfung und Maßtechniken - Impulsmagnetfeld-Immunitätstest
21. GB-/Tprüfmethode 1772-1979 für Bestimmung der Durchfallquote elektronischer Elemente und Komponenten
22. Statische technische Betriebssystemanforderungen QJ/T 1950-1990
23. Darstellung GB/T 6991-1986 von Zuverlässigkeitsangaben für elektronische Bauelemente
24. MIL-HDBK-217F Zuverlässigkeitsvorhersage elektronischer Ausrüstung
25. GJB/Z-299B Zuverlässigkeitsvorhersagenhandbuch elektronischer Ausrüstung
26. Medizinische Sicherheit der elektronischen Ausrüstung GB9706.1-2007

4. Umweltbedingungen

Serie nein.	Einzelteil	Technisches Indictor		Einheit	Anmerkungen
1	Betriebstemperatur	0 — +40		℃
2	Speicherung von Temperatur	-20 — +85		℃
3	Relative Luftfeuchtigkeit	Arbeiten	20-90	%RH
		Speicherung	10-95
4	Höhe	≤3000		m
5	Kühlverfahren	Natürliches Abkühlen

5. Energie-Eigenschaften

1. Input-Eigenschaften
Serie nein.	Einzelteil		Technische Anforderungen	Einheit	Anmerkungen
1,1	Energieart		Kategorie Ⅱ
1,2	Nenneingangsspannung		100-240	VAC
	Eingangsspannungsbereich		90-264
1,3	Eingangsfrequenzbereich		47-63	Hz
1,4	Nennaufnahmefrequenz		50/60	Hz
1,5	Maximaler Eingangsstrom		2	A	90VAC
1,6	Inputeinschaltstrom		≤60	A	VIN=240Vac-Input 25℃/cold auf dem ersten Stiefel (die Kapazität sollte vollständig freigegeben werden. Messen Sie in jedem möglichem Phasenwinkel der Eingangsspannung.)
1,7	Energie auf Verzögerungszeit		≤2	S	Last 220VAC/full
1,8	Abschaltungszeit		≥10	Frau	Last 110VAC/full
1,9	Nullast-Leistungsaufnahme		<2	W
2. Ertrageigenschaften
2,1	Ausgangsspannungsstrecke		24.00-24.60	VDC	Volle Eingangsspannung, voller Messbereich
2,2	Ertragstrombereich		0-2.50	A	Voller Eingangsspannungsbereich, eingegebenes 220VAC, Ausgangsstrom stellt zu 2.5A von 6A nach 1s wieder her.
2,3	Gesamtwirkungsgrad		≥85	%	Nennaufnahme, bewertete Last
2,4	Ertragkräuselung und -geräusche		≤150	MVpkpK	Normale Temperatur, Oszilloskopbandbreite 20MHz, Sonden parallel, Kapazität 10uF+104
2,5	Schalten Sie Maschine Overshootumfang		≤±5	%
2,6	Dynamische Resonanz	Overshootumfang	△V: ≤±5	%	25%-50%-25% oder 50%-75%-50% Lastschwankung, Schwankungsrate 0.1A/uS
		Wiederherstellung von Zeit	△t: ≤400	µS
2,7	Präzision der Spannungsregulierung		≤±2	%
2,8	Lastsregelungsfaktor		≤±2	%
2,9	Spannungsregulierungsfaktor		≤±2	%
2,10	Kapazitätslast		≤2200	uF	Nennaufnahme, Last CR-Modus
3. Schutzeigenschaften
3,1	Überstromschutz		6.5-8	A	Schluckaufmodus, kann Selbst - wieder herstellen
3,2	Kurzschlusssicherung		Schließen Sie unbeschädigtes kurz, nachdem Kurzschlussfreigabe, Energie richtig arbeiten kann		Schließen Sie Widerstand kurz <10m>
3,3	Überhitzen Sie Schutz		geschieht		Verschlossen, Bedarf neu zu starten
3,4	Überspannungsschutz		26-30	VDC	Verschlossen, Bedarf neu zu starten

6. Sicherheits-Spezifikt. und EMC-Eigenschaften

Serie nein.	Einzelteil		Technische Anforderungen	Standards	Anmerkungen
1	Durchschlagsfestigkeit	Input/Output	4000Vac/10mA/1min: kein Fliegenbogen, kein Zusammenbruch
2	Isolierender Widerstand	Input/Output	≥10MΩ/500Vdc/1min: Mit normalem Atmosphärendruck wenn die relative Luftfeuchtigkeit 90% und Prüfungsspannung ist, die 500V sind, sind der Wechselstrom-Teil des Gleichrichterhauptstromkreises und DC-Teil in Richtung zum Boden und Wechselstrom-Teil zu isolierendem Widerstand DC-Teils ist nicht niedriger als 10M
3	Störspannung (CER)		KLASSE B	EN55011 FCC-Lieferschein 20780 IEC60601-1-2
4	Ausgestrahlte Emission (BEZÜGLICH)		KLASSE B	EN55011 FCC-Lieferschein 20780 IEC60601-1-2
5	Harmonisch		Klasse A	EN61000-3-2	B-Kriterium
6	Spannungsschwankungen und -aufflackern		Klasse A	EN61000-3-3	B-Kriterium
7	Anstieg		Differenzialer Modus ±1KV, Gleichtakt ±2KV	EN61000-4-5	B-Kriterium
8	Spannungseinbrüche und kurze Unterbrechungen		Zu 0%Ut fallen, dauerhafte Zeit: 10ms, (b-Kriterium)	EN61000-4-11 EN55024	Prüfen Sie bei 0, 90, 180 und 270 Grad beziehungsweise.
			Zu 40%Ut fallen, dauerhafte Zeit: 20ms, (b-Kriterium)
			Zu 70%Ut fallen, dauerhafte Zeit: 50ms, (b-Kriterium)
9	Statischer Schutz	Luftaustritt	±8KV	EN61000-4-2	B-Kriterium
		Kontaktentladung	±4KV	EN61000-4-2	B-Kriterium
10	Feuer-Schutz Bewertung		94-V0
11	Wasser-Schutz Bewertung		IP22
12	RoHS-Anforderung		Willigt mit RoHS ein
13	Qualität		≤350g

7. Technische Eigenschaften und Verbindungsgerät-Definition

1). Größe

Mm× L×W×H= (115.5±0.5) (61±0.5) mm× (40±0.5) Millimeter

2). Auftritt-Anforderungen

Kein Kratzer, Kennzeichnung des freien Raumes

3). Verbindungsdefinition

Eingabezeiledefinition: Willigt mit CCC- und UL-Standards, Zweistiftflaches Netzanschlusskabel, Länge 1.5M, Kupferdraht 2×0.75mm2, Widerstandsspannung 300V ein.

Ertragskurve Definition: Länge 1.5m, #16 Linie mit einem magnetischen Ring, 4 stecken Ertrag, Hook&Loop, Widerstandsspannung 300V, Widerstandstemperatur 80℃, Marke Taiyue oder Äquivalent fest.

4) steckt Leistungsabgabe Definition fest

Serie nein.	Definition	Anmerkungen
Pin1, Pin2	24Vdc ausgegebenes Positiv
Pin3, Pin4	Negativ 24VdcOutput

8. Zuverlässigkeitsanforderungen

MTBF≥250Khours; Testbedingung: 25℃, Nennaufnahme, volle Leistung.

9. Verpackung, Transport und Lagerung

1.) Verpacken

Verpackungskästen enthalten Produktnamen, Modellnummer, Herstellername, Identifizierungs- und QualitätsPrüfungsbescheinigung und Herstellungsdatum etc.

2.) Transport

Passend für Auto, Schiffe, Flugzeugtransport und sollte in feuchtigkeitsfeste, sonnen-sichere Art transportiert werden und sorgfältig behandelt werden.

3.) Lagerung

Wenn nicht verwendet, sollten Produkte in den Verpackungskästen mit der Lagertemperatur gespeichert werden, die -20℃ zu 85℃ und zu relativer Luftfeuchtigkeit sind 10% - 90% ist. Lager erlauben nicht schädliche Gas-, brennbare, explosive und ätzendechemikalien, und es gibt keinen starken Körperschall, Schock und starkes Magnetfeld. Verpackungskästen sollten gesetzt werden 20cm mindestens vom Boden und weg von Wänden, Wärmequellen, Fenstern und Lufteintritt von 50cm mindestens. Produkte können gespeichert werden, damit 2 Jahre unter spezifizierten Bedingungen und Bedarf danach erneut getestet werden kann.

4.) Kennzeichnung

Graph1: Englischaufkleber Graph2: Chinese/Englisch
