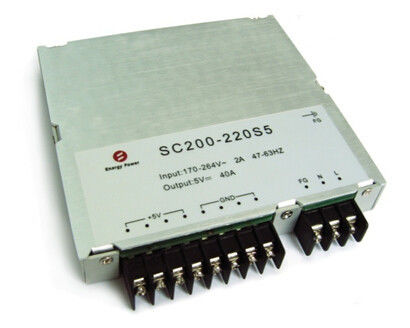

200W Stromversorgung Ein-Output-5V SC200-220S5 der hohen Leistung AC-DC

Produktdetails:

Herkunftsort:	China
Markenname:	Enargy
Modellnummer:	SC200-220S5

Zahlung und Versand AGB:

Min Bestellmenge:	1pcs
Preis:	Negotiation
Lieferzeit:	1-8 Wochen
Zahlungsbedingungen:	Verhandlung
Versorgungsmaterial-Fähigkeit:	15000Pcs/week

Kontakt

Ausführliche Produkt-Beschreibung

Markieren:

AC / DC-Netzteil

Wechselstrom-DC-Konverterstromversorgung

Ertrag 5V SC200-220S5 AC-DC Stromversorgungs-200W

Hauptmerkmale

Wechselstrom-Inputstrecke: 170~264Vac

Einzelne Ertrag: 5V/40A

Hohe Leistungsfähigkeit: 89%

Linie Regelung: ≤±1%

Lastsregelung: ≤±1%

Niedriges ripple&noise: ≤200mV

Kurzschlusssicherung

Ertrag über gegenwärtigem Schutz

Kurzer Schutz des Ertrages

Über Temperaturschutz

Natürlich kühlen Sie ab

RoHS konform

UL94V-0 Flamme-verzögerte Bewertung

Produktübersicht

Dieser AC-DC Konvertergebrauch brachte die Machtverarbeitung, -steuerung und -Verpackungstechniken, um die Leistung, die Flexibilität, die Zuverlässigkeit und die Wirtschaftlichkeit einer reifen Leistungskomponente zur Verfügung zu stellen voran. Hochfrequenzschaltung versieht Dichte der hohen Leistung mit lärmarmer und hoher Leistungsfähigkeit.

Input-Eigenschaften

Parameter		Minute	Art	Maximal	Einheiten	Anmerkungen
Nenneingangsspannung			220		VAC
Wechselstrom-Eingangsspannungsbereich		170		264	VAC
Bewertete Wechselstrom-Inputfrequenz			50/60		Hz
Wechselstrom-Eingangsfrequenzbereich		47		63	Hz
Max. Eingangsstrom				2	A	Min. Eingangsspannung, volle Last
Leistungsfähigkeit	Wechselstrom-Input	86	89		%	Nenneingangsspannung, bewertete Last Tabelle 1

Ausgangskennlinien

Parameter		Minute	Art	Maximal	Einheiten	Anmerkungen
Ausgangsspannungsstrecke	5V	4,95	5	5,05	VDC
Ertragstrombereich	5V	0		40	A
Linie Regelung				±1	%
Lasts-Regelung				±1	%
Temperatur-Regelung			±0.03		%/°C	Über Betriebstemperaturbereich
Drehen Sie sich halten weg Zeit		10			Frau	220Vac, volle Last, von Vin wenden sich weg an Vout-Tropfen bis 90%, Tabelle 4
Kräuselung u. Geräusche	5V			200	Millivolt	Nennaufnahme, volle Last, 20 MHZ-Bandbreite Tabelle 5
Dynamische Resonanz	Abweichung			200	Millivolt	50% bis 75% bis 50% Iout maximal, 0.1A/u
Dynamische Resonanz	Abweichung			200	Millivolt	50% bis 75% bis 50% Iout maximal, 2.5A/us
Ausgangsspannung Overshoot				±5	%
Ausgangskapazität			20000		μF

Schutz-Eigenschaften

Parameter		Minute	Art	Maximal	Einheiten	Anmerkungen
Ertrag über Lastsschutz		48		50	A	Schluckauf
Kurzschlusssicherung				10	mΩ	Schluckauf
Übertemperaturschutz	Abschaltung		105		℃	Selbstwiederaufnahme

Anmerkungen:

1.+5V trägt Schluckauf Autowiederaufnahme ein

Allgemeine Eigenschaften

Parameter	Minute	Art	Maximal	Einheiten	Anmerkungen
MTBF	100			KHrs	TR-NWT-000332,80% Last, 300LFM, 25℃
Gewicht			500	g

Klimaeigenschaften

Parameter	Minute	Art	Maximal	Einheiten	Anmerkungen
Betriebstemperatur	-20		+55	℃
Lagertemperatur	-40		+85	℃
Speicherfeuchtigkeit	10		90	%

Sicherheits-Eigenschaften

Parameter		Minute	Art	Maximal	Einheiten	Anmerkungen
Isolierungsspannung	Input zum Ertrag	1500			VDC	5mA/1min, kein Funkenüberschlag und Zusammenbruch
	Input zum Boden	1000			VAC	5mA/1min, kein Funkenüberschlag und Zusammenbruch
	Ertrag zum Boden	500			VDC	5mA/1min, kein Funkenüberschlag und Zusammenbruch
Isolationswiderstand	Input zum Ertrag	10			MΩ	500Vdc/1min, normaler Atmosphärendruck, 90% Feuchtigkeit

Eigenschaften

Einzelteil	Standards	Bedingungen	Anmerkungen
Harmonisch	EN61000-3-2	Clampenanforderungen	Kriterium B
Spannungsschwankungen und -aufflackern	EN61000-3-3	Materialbedarf der Klasse A	Kriterium B
Anstieg	EN61000-4-5	Differenzialer Modus ±2KV, allgemeines mode±4KV	Kriterium B
BAD	EN61000-4-11 EN55024	Spannungseinbruch zu 0%Ut, 10ms	Kriterium B, Test an Phase 0, 90, 180 und 270
		Spannungseinbruch zu 40%Ut, 20ms
		Spannungseinbruch zu 70%Ut, 50ms

Anmerkungen:

Kriterium A: Normale Leistung während und nach Test.

Kriterium B: Schwachstromschutz oder Zurückstellen wird nicht erlaubt. Vorübergehende Ausgangsspannungsschwankung hört auf, nachdem Störungen aufhört, und von, welchem das EUT seine normale Leistung sich automatisch erholt. Während der Prüfung der Anlage wird Ausgangsspannungsschwankung oder -zurückstellen nicht auch erlaubt.

Kriterium C: Vorübergehender Verlust des Ertrages wird erlaubt, aber die Hardware kann nicht beschädigt werden. Das EUT stellt seine normale Leistung automatisch oder Betreiberintervention wieder her.

Kriterium R: Verlust des Ertrages, der nicht wieder gutzumachend ist, wird erlaubt. Die schützende hauptsächlichkomponente (Sicherung) kann geschädigt werden. Das EUT stellt seine normale Leistung nach ersetzen die geschädigte Komponente wieder her.

Klimaqualifikation

Parameter	Anmerkungen
Erschütterung	Frequenzbereich: 5-20Hz, +3dB/otc; 20-80Hz, 0.04g2/Hz; 80-500Hz, -3dB/ot c; X.Y.Z-Äxte, 30min/axis
Mechanischer Schock	Halb-Sinus Welle, 300m/s2,11ms, ±X, ±Y, ±Z, 6tims/direction
Kälte (in Kraft)	Anzeige IEC60068-2-1
Feuchte Hitze	IEC60068-2-67 CY
Temperaturwechsel	-20°C zu 85°C, Rampe 15°C/min., 500 Zyklen
Energie/thermisches Radfahren	Vin = 170Vac Minute to264Vac maximal, volle Last, 100 Zyklen
Entwurfs-Randstellung	Tmin-10°C zu Tmax+10°C, 5°C Schritte, Vin = Minute zu maximalem, Last 0-105%
Leben-Test	95% bewertetes Vin und Last, Einheiten am Herabsetzen des Punktes, 50000 Stunden
Lötmittelfähigkeit	IEC60068-2-20

Standardbefolgung

Standards	Anmerkungen
UL60950-1
EN60950-1
EN60601-1
SCA 22.2NO.601.1
UL2601
CSA22.2NO.60950-1

Körperliche Informationen

Mechanischer Entwurf

Length×width×heigth135×125×21 (Millimeter), 5.315×4.921×0.826 (Zoll),

200W Stromversorgung Ein-Output-5V SC200-220S5 der hohen Leistung AC-DC 0

Verbindungsstückbezeichnungen

Pin#	Name	Anmerkungen
1	N	Wechselstrom-Input
2	L	Wechselstrom-Input
3	FG	Wechselstrom-Inputboden
4	Boden	Ertragboden
5	Boden
6	Boden
7	Boden
8	+5V
9	+5V
10	+5V
11	+5V

Typische Welle und Kurven

200W Stromversorgung Ein-Output-5V SC200-220S5 der hohen Leistung AC-DC 1

Tabelle 1 Leistungsfähigkeit GEGEN Ausgangsstrom. 400LFM, 25°C

Tabelle 2: Ausgangsspannungskräuselung am Strom der nominalen Eingangsspannung und der bewerteten Last (20 mV/div). Lastskapazitanz: keramischer Kondensator 1μF und Kondensator des Tantals 10μF. Bandbreite: 20 MHZ.

200W Stromversorgung Ein-Output-5V SC200-220S5 der hohen Leistung AC-DC 3

Tabelle 3: Ausgangsspannungsantwort zur Schrittänderung im Lastsstrom (50%-75%-50% von Iout (maximal); dI/dt = 0.1A/μs). Lastskappe: 10μF, Tantalkondensator 100 mW ESR und keramischer Kondensator 1μF. Ch 1: Vout (200mV/div)

Tabelle 4: Drehen Sie sich halten weg Zeit
