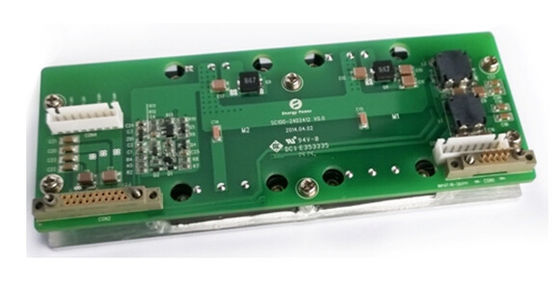

Ertrag 24V12V SC100-24D2412 AC-DC Stromversorgungs-100W
Hauptmerkmale
Inputstrecke: 18~36Vdc
Doppelertrag: 24V/2.5A, 12V/3.33A
Hohe Leistungsfähigkeit: 90%
Linie Regelung: ≤±1%
Lastsregelung: ≤±1%
Niedriges ripple&noise: ≤±1%
Ermöglichen Sie (AN/AUS) Steuerung
Isolierungs-Spannung: 1500Vdc
Schluckaufmoduskurzschlusssicherung
Ertrag über gegenwärtigem Schutz
Natürlich kühlen Sie ab
Produktübersicht
Dieser DDCgebrauch brachte die Machtverarbeitung, -steuerung und -Verpackungstechniken, um die Leistung, die Flexibilität, die Zuverlässigkeit und die Wirtschaftlichkeit einer reifen Leistungskomponente zur Verfügung zu stellen voran. Hochfrequenzschaltung versieht Dichte der hohen Leistung mit lärmarmer und hoher Leistungsfähigkeit. Aluminiumgrundplattenstruktur liefert außerordentliche thermische Leistung.
Elektrische Eigenschaften
Input-Eigenschaften
Parameter |
Minute |
Art |
Maximal |
Einheiten |
Anmerkungen |
Eingangsspannungsbereich |
18 |
24 |
36 |
VDC |
|
Max. Eingangsstrom |
|
|
6,5 |
A |
Min. Eingangsspannung, volle Last |
Leistungsfähigkeit |
|
90 |
|
% |
Nenneingangsspannung, bewertete Last |
Ausgangskennlinien
Parameter |
Minute |
Art |
Maximal |
Einheiten |
Anmerkungen |
||
Ausgangsspannungsstrecke |
24V |
23,52 |
24 |
24,48 |
VDC |
|
|
12V |
11,76 |
12 |
12,24 |
VDC |
|
||
Ertragstrombereich |
24V |
0 |
|
2,5 |
A |
|
|
12V |
0 |
|
3,33 |
A |
|
||
Linie Regelung |
|
|
±1 |
% |
|
||
Lasts-Regelung |
|
|
±1 |
% |
|
||
Kräuselung u. Geräusche |
24V |
|
|
240 |
Millivolt |
Nennaufnahme, volle Last, 20 MHZ-Bandbreite |
|
12V |
|
|
120 |
Millivolt |
Nennaufnahme, volle Last, 20 MHZ-Bandbreite |
||
Dynamische Resonanz |
Abweichung |
|
|
±4 |
% |
25% bis 50% bis 25% Iout maximal, 50% bis 75% bis 50% Iout maximal, 1A/us |
|
Erholungszeit |
|
|
300 |
wir |
Zu innen 1% Vout nom. |
||
Ausgangsspannung Overshoot |
|
|
5 |
% |
|
||
Ausgangskapazität |
24V |
|
|
1800 |
μF |
|
|
12V |
|
|
3000 |
μF |
|
||
Ermöglichen Sie Steuerung |
|
|
|
|
Fernschalter |
||
Anmerkung: Externe Schaltersteuerungen die Ermöglichungsfunktion. Drücken Sie den Schalter einmal unter Eingangsspannung auf Bedingung, die Modulwillenskraft an. Drücken Sie den Schalter wieder, die Modulwillenskraft weg.
Schutz-Eigenschaften
Parameter |
Minute |
Art |
Maximal |
Einheiten |
Anmerkungen |
|
Ertrag über Lastsschutz |
24V |
2,75 |
|
4,5 |
A |
Schluckauf |
12V |
3,5 |
|
6,5 |
A |
||
Kurzschlusssicherung |
|
|
10 |
mΩ |
Schluckauf |
Klimaeigenschaften
Parameter |
Minute |
Art |
Maximal |
Einheiten |
Anmerkungen |
Betriebstemperatur |
-20 |
|
+60 |
℃ |
|
Lagertemperatur |
-40 |
|
+85 |
℃ |
|
Relative Luftfeuchtigkeit |
20 |
|
90 |
% |
|
Speicherfeuchtigkeit |
10 |
|
95 |
% |
|
Höhe |
|
|
3000 |
m |
|
Sicherheits-Eigenschaften
Parameter |
Minute |
Art |
Maximal |
Einheiten |
Anmerkungen |
|
Isolierungsspannung |
Input zum Ertrag |
1500 |
|
|
VDC |
1mA/1min, kein Funkenüberschlag und Zusammenbruch |
Input zum Boden |
1500 |
|
|
VAC |
||
Ertrag zum Boden |
500 |
|
|
VDC |
1mA/1min, kein Funkenüberschlag und Zusammenbruch |
|
Isolationswiderstand |
Input zum Ertrag |
100 |
|
|
MΩ |
500Vdc/1min, normaler Atmosphärendruck, 90% Feuchtigkeit |
Standardbefolgung
Standards |
Anmerkungen |
MIL-STD-704 |
|
MIL-STD-1399 |
|
MIL-STD-810 |
|
EN60950 |
|
GB4943 |
|
Iec 61000-4-2 |
|
Körperliche Informationen
Mechanischer Entwurf
Length×width×heigth: 160×60×26 (Millimeter), 6.3×2.36×1.02 (herein),
Anschlussbezeichnungen
Anschließen/Spezifikt. |
Pin nein. |
Name |
CON1/CY59T10BJ |
1,6 |
Vin+ |
2,3,4,7,8,9 |
NU |
|
5,10 |
VIN- |
|
CON2/CY59Z20BJ |
1 |
24V2 (Vout-) |
11 |
24V2 (Vout+) |
|
2 |
ON/OFF1 |
|
12 |
ON/OFF2 |
|
3,4,5,8,13,14,15,18 |
NU |
|
6,16 |
24V1 (Vout-) |
|
7,17 |
24V1 (Vout+) |
|
9,19 |
12V (Vout-) |
|
10,20 |
12V (Vout+) |
Anwendungs-Anmerkungen: Eine Vielzahl von Anwendungsanmerkungen und von technischen Weißbüchern kann in pdf-Format von unserer Website herunterladen werden.
