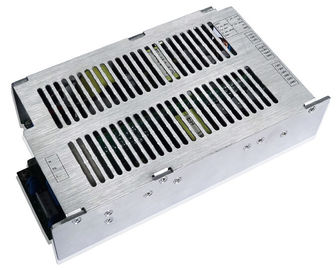

AC-DC Stromversorgung 500W gab 30V/12A, 5.8V/9A, 24V/2.5A, 12V/2.5A SC500-220Q30 aus
Hauptmerkmale
Inputstrecke: 165~270Vac
Vierfache Ertrag: 30V/12A, 5.8V/9A, 24V/2.5A, 12V/2.5A
Hohe Leistungsfähigkeit: 87%
Linie Regelung: ≤±2%
Lastsregelung: ≤±2%
Kurzschlusssicherung
Ertrag über gegenwärtigem Schutz
Ertrag über Spannungsschutz
Input über Spannungsschutz
Input unter Spannungsaussperrung
Über Temperaturschutz
RoHS konform
Natürlich kühlen Sie ab
Produktübersicht
Dieser AC-DC Konvertergebrauch brachte die Machtverarbeitung, -steuerung und -Verpackungstechniken, um die Leistung, die Flexibilität, die Zuverlässigkeit und die Wirtschaftlichkeit einer reifen Leistungskomponente zur Verfügung zu stellen voran. Hochfrequenzschaltung versieht Dichte der hohen Leistung mit lärmarmer und hoher Leistungsfähigkeit.
Elektrische Eigenschaften
Input-Eigenschaften
Parameter |
Minute |
Art |
Maximal |
Einheiten |
Anmerkungen |
Nenneingangsspannung |
|
220 |
|
VAC |
|
Wechselstrom-Eingangsspannungsbereich |
165 |
|
270 |
VAC |
|
Wechselstrom-Eingangsfrequenzbereich |
47 |
|
63 |
Hz |
|
Max. Eingangsstrom |
|
|
3,5 |
A |
Min. Eingangsspannung, volle Last |
Inputeinschaltstrom |
|
|
40 |
A |
Max. Eingangsspannung, 25℃, erster Anfang |
Leistungsfähigkeit |
85 |
87 |
|
% |
Nenneingangsspannung, bewertete Last |
Ausgangskennlinien
Parameter |
Minute |
Art |
Maximal |
Einheiten |
Anmerkungen |
|
Ausgangsspannungsstrecke |
30V |
24 |
30 |
31 |
VDC |
|
5.8V |
5,6 |
5,8 |
6 |
VDC |
|
|
24V |
23 |
24 |
25 |
VDC |
Ermöglichen Sie AN/AUS |
|
12V |
11 |
12 |
13 |
VDC |
Ermöglichen Sie AN/AUS |
|
Geben Sie Strombereich aus |
30V |
0 |
9 |
12 |
A |
|
5.8V |
0 |
6 |
9 |
A |
|
|
24V |
0 |
2 |
2,5 |
A |
|
|
12V |
0 |
2 |
2,5 |
|
|
|
Zeichnen Sie Regelung |
|
|
±2 |
% |
|
|
Lasts-Regelung |
|
|
±2 |
% |
|
|
Temperatur-Regelung |
|
±0.02 |
|
%/°C |
Über Betriebstemperaturbereich |
|
Kräuselung u. Geräusche |
30V |
|
|
400 |
Millivolt |
Nennaufnahme, volle Last, 20 MHZ-Bandbreite |
5.8V |
|
|
116 |
Millivolt |
||
24V |
|
|
280 |
Millivolt |
||
12V |
|
|
240 |
Millivolt |
||
Drehung-auf Anstiegszeit |
|
|
500 |
Frau |
Volle Last, 10%~90% Vout |
|
Einschaltverzögerungszeit |
|
|
4 |
s |
220Vac, volle Last |
|
Ausgangsspannung Overshoot |
|
|
±5 |
% |
|
Schutz-Eigenschaften
Parameter |
Minute |
Art |
Maximal |
Einheiten |
Anmerkungen |
||
Input unter Spannung schließt heraus zu |
Schwellenspannungsschwelle |
155 |
|
165 |
VAC |
|
|
Schwellenspannungsschwelle |
135 |
|
145 |
VAC |
|
||
Input über Spannungsschutz |
Schützen Sie Spannung |
285 |
|
305 |
VAC |
|
|
Wiederaufnahmespannung |
275 |
|
295 |
VAC |
|
||
Ertrag über Spannungsschutz |
30V |
32 |
|
35 |
VDC |
Schluckauf |
|
5.8V |
|
|
7,5 |
VDC |
Schluckauf |
||
Kurzschlusssicherung |
|
|
10 |
mΩ |
Schluckauf |
||
Übertemperaturschutz |
|
|
|
|
Selbstwiederaufnahme |
||
Eingangsspannungsdetektor |
Bekehrter 150-290Vac zur linearen Änderung 0.5-3.1Vdc |
Lastszustände: 30V/9.5A, 5.8V/6A, 12V/2A, 24V/2A |
|||||
Eingangsstromdetektor |
Bekehrter 0-3A zur linearen Änderung 0.5-3.1Vdc |
||||||
Allgemeine Eigenschaften
Parameter |
Minute |
Art |
Maximal |
Einheiten |
Anmerkungen |
MTBF |
100 |
|
|
KHrs |
Nennaufnahme, volle Last, 25℃ |
Gewicht |
|
|
1500 |
g |
|
Klimaeigenschaften
Parameter |
Minute |
Art |
Maximal |
Einheiten |
Anmerkungen |
Betriebstemperatur |
-40 |
|
+75 |
℃ |
|
Lagertemperatur |
-40 |
|
+85 |
℃ |
|
Relative Luftfeuchtigkeit |
10 |
|
90 |
% |
|
Speicherfeuchtigkeit |
10 |
|
95 |
% |
|
Höhe |
|
|
4000 |
m |
|
Atmosphärendruck |
70 |
|
106 |
KPa |
|
Sicherheits-Eigenschaften
Parameter |
Minute |
Art |
Maximal |
Einheiten |
Anmerkungen |
|
Isolierungsspannung |
Input zum Ertrag |
1500 |
|
|
VAC |
5mA/1min, kein Funkenüberschlag und Zusammenbruch |
Input zum Boden |
1500 |
|
|
VAC |
||
Ertrag zum Boden |
500 |
|
|
VDC |
5mA/1min, kein Funkenüberschlag und Zusammenbruch |
|
Isolationswiderstand |
Input zum Ertrag |
10 |
|
|
MΩ |
500Vdc/1min, normaler Atmosphärendruck, 90% Feuchtigkeit |
Durchsickernstrom |
Input zum Boden |
|
|
3,5 |
MA |
264Vac, Normalbedingung |
Emc-Eigenschaften
Einzelteil |
Standards |
Bedingungen |
Anmerkungen |
CER |
EN301489-1-8.4 |
Klasse B |
Führen Sie Prüfung der Anlage |
RE |
EN301489-1-8.4 |
Klasse B |
Führen Sie Prüfung der Anlage |
Harmonisch |
EN301489-1-8.5 |
|
|
Spannungsschwankungen und -aufflackern |
EN301489-1-8.6 |
|
|
Anstieg |
EN61000-4-5 |
Differenzialer Modus ±2KV, allgemeines mode±4KV |
Kriterium B |
BAD |
EN61000-4-11 EN55024 |
Spannungseinbruch zu 0%Ut, 10ms |
Kriterium B, Test an Phase 0, 90, 180 und 270 |
Spannungseinbruch zu 40%Ut, 20ms |
|||
Spannungseinbruch zu 70%Ut, 50ms |
Anmerkungen:
Kriterium A: Normale Leistung während und nach Test.
Kriterium B: Schwachstromschutz oder Zurückstellen wird nicht erlaubt. Vorübergehende Ausgangsspannungsschwankung hört auf, nachdem Störungen aufhört, und von, welchem das EUT seine normale Leistung sich automatisch erholt. Während der Prüfung der Anlage wird Ausgangsspannungsschwankung oder -zurückstellen nicht auch erlaubt.
Kriterium C: Vorübergehender Verlust des Ertrages wird erlaubt, aber die Hardware kann nicht beschädigt werden. Das EUT stellt seine normale Leistung automatisch oder Betreiberintervention wieder her.
Kriterium R: Verlust des Ertrages, der nicht wieder gutzumachend ist, wird erlaubt. Die schützende hauptsächlichkomponente (Sicherung) kann geschädigt werden. Das EUT stellt seine normale Leistung nach ersetzen die geschädigte Komponente wieder her.
Klimaqualifikation
Parameter |
Anmerkungen |
Erschütterung |
Frequenzbereich: 5-20Hz, +3dB/otc; 20-80Hz, 0.04g2/Hz; 80-500Hz, -3dB/ot c; X.Y.Z-Äxte, 30min/axis |
Mechanischer Schock |
Halb-Sinus Welle, 300m/s2,11ms, ±X, ±Y, ±Z, 6tims/direction |
Temperaturwechsel |
-40°C zu 55°C, Rampe 1°C/min., 6 Zyklen |
Energie/thermisches Radfahren |
Vin = Minute zur maximalen, vollen Last, 100 Zyklen |
Mechanischer Entwurf
Length×width×heigth: 210×115.5×52 (Millimeter), 8.27×4.55×2.05 (herein),
Verbindungsstück designAations
Modell CN9: H101-5/3.96
Pin# |
Name |
1 |
L |
2 |
NC |
3 |
PET |
4 |
NC |
5 |
N |
Modell J2: H101-5/3.96
Pin# |
Name |
1 |
+30V |
2 |
+30V |
3 |
+30V |
4 |
Boden |
5 |
Boden |
6 |
Boden |
Modell CON1: H101-4/3.96
Pin# |
Name |
1 |
+5.8V |
2 |
+5.8V |
3 |
Boden |
4 |
Boden |
Modell J3: H101-3/3.96
Pin# |
Name |
1 |
+12V |
2 |
Boden |
3 |
+24V |
J1
Pin# |
Name |
Anmerkungen |
1 |
Boden |
Boden |
2 |
P_30V_CON |
Ordnung 30V |
3 |
P_AC_CON |
Eingangsspannung ermitteln |
4 |
ID0 |
Schließen Sie an Boden an |
5 |
Cur_Mon |
Eingangsstrom ermitteln |
6 |
P_12V_CON |
12V ermöglichen |
7 |
P_24V_CON |
24V ermöglichen |
8 |
ID1 |
Schließen Sie an Boden an |
9 |
Boden |
Boden |
10 |
Boden |
Boden |
