Gaoxin-Industriepark, neue Zone Guangming, Shenzhen-Stadt, Provinz Guangdong, China | Angelwang66@126.com |
Herkunftsort: | China |
Markenname: | LT Circuit |
Zertifizierung: | UL E354810,SGS |
Min Bestellmenge: | keine Mindestbestellmenge |
---|---|
Preis: | Negotiable |
Verpackung Informationen: | 20pcs/vacuum bag+export Verpackung |
Lieferzeit: | 5-12Days |
Zahlungsbedingungen: | T/T, OA, L/C, Western Union |
Versorgungsmaterial-Fähigkeit: | Zehntausend Quadrat Meter/Monat |
Markieren: | Aluminium basierte PWB,Aluminium Core PCB |
---|

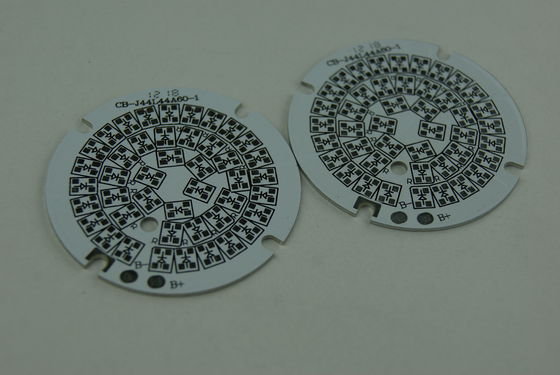

Auto/Energie/multi Schicht-Audioaluminium basierten PWB MCPCB für Austausch-Konverter
Einlagiges Metallkern PWB
Eine einfache Schicht einseitiges MCPCB besteht einem Metallfuß (normalerweise Aluminium oder Kupferlegierung), dielektrischer (nicht leitender) Schicht, kupferner Stromkreis-Schicht, IC-Komponenten und aus Lötmittelmaske.
Der prepreg Nichtleiter stellt ausgezeichnete Wärmeübertragung von der Folie und Komponenten zur Grundplatte, beim Beibehalten der ausgezeichneten elektrischen Isolierung zur Verfügung. Das niedrige Aluminium/das dicke Kupferblech gibt dem einseitigen Substrat mechanische Integrität und verteilt und überträgt die Hitze auf einen Kühlkörper, Befestigungsfläche oder direkt auf die Luft.
Das einlagige MCPCB kann mit Oberflächenberg- und Chip- u. Drahtkomponenten verwendet werden und liefert viel niedrigeren thermischen Widerstand als PWB FR4. Der Metallkern liefert preiswerter als keramische Substrate und gewährt viel größere Bereiche als keramische Substrate.
Doppelschicht-Metallkern PWB
Doppelschichten MCPCB besteht aus zwei Schichten des kupfernen Leiters, setzten sie auf die gleiche Seite kupfernes des Metallkernes (normalerweise Aluminium-, oder Eisender legierung). Der Metallfuß ist auf der Unterseite ganzen MCPCB, das zu doppeltem mit Seiten versehenem MCPCB (die zwei kupfernen Schichten wurden auf die jede Seite des Metallkernes beziehungsweise gesetzt) unterschiedlich ist, und Sie können SMD auf Oberseite nur bevölkern.
Unterschiedlich mit einlagigem MCPCB, erfordert 2 Schichten MCPCB einen zusätzlichen drückenden Schritt, den abgebildeten thermischen leitfähigen Laminats- und Metallkern (alias Metallfuß) zusammen zu lamellieren.
Verglichen mit normalem FR4, diesem sturcture Bedarf mehr Technologie und Erfahrung auf dem Lamellieren von zwei Schichten zusammen mit Metallkern.
Die Verarbeitungsschritte des MCPCB mit dem Metallfuß, der im PWB eingebettet wird, sind verhältnismässig komplex, da die Lochverstopfung nachdem Primärbohrung auf dem metallhaltigen angefordert wird, um es vom Schaltkreis zu lokalisieren.
Doppeltes versah Metallkern PWB mit Seiten
Es hat auch die gleichen zwei Schichten des kupfernen Leiters wie Doppelschichten MCPCB, aber der Metallkern ist- mitten in Leiter zwei, so gibt es Leiter (Spur) auf beiden Seiten vom Metallkern und wurde miteinander durch Vias angeschlossen. So nannten wir es „doppeltes mit Seiten versehenes MCPCB“, und Sie können bevölkertes SMD auf Spitze und Unterseite.
Unterschiedlich mit einlagigem MCPCB, erfordert doppeltes mit Seiten versehenes MCPCB auch einen zusätzlichen drückenden Schritt, den abgebildeten thermischen leitfähigen Laminats- und Metallkern (alias Metallfuß) zusammen zu lamellieren. Aber manchmal, liefert irgendein roher Metallverbundwerkstoffverkäufer Brettmaterial, das bereits lamellierte.
Verglichen mit normalem FR4, diesem sturcture Bedarf mehr Technologie und Erfahrung auf dem Lamellieren von zwei Schichten zusammen mit Metallkern.
Multi Schicht-Metallkern PWB
Gerade wie PWB FR4, können wir Bretter mit mehr auch machen, als 2 Schichten Spuren und wir es „multi Schichten MCPCB“ nannten. Die Struktur ist mit multi Schichten FR4 ähnlich, aber ihr viel komplexer zu machen.
Sie können bevölkerten mehr Komponenten auf den Brettern, setzten Signal und Krautschicht in getrennte Schichten, bessere Leistung in der elektrischen Leistung zu erzielen.
Verglichen mit normalem FR4, ist- dieser sturcture Bedarf mehr Technologie und Erfahrung auf dem Lamellieren von mehr als zwei Schichten zusammen mit Metallkern und den Kosten viel höher als 2 Schichten MCPCBor doppeltes mit Seiten versehenes MCPCB.
Anwendung von MCPCB
LED-Lichter: Hoch-gegenwärtige LED, Scheinwerfer, hoch-gegenwärtiges PWB
Wirtschaftsmachtausrüstung: Starker Transistor-, Transistorreihen-, Gegentakt- oder Totempfahlausgangskreis (zu tem Pfosten), Halbleiterrelais, Impulslokführer, die Datenverarbeitungsverstärker der Maschine (Operationsverstärker für Serromotor), Umpolungsgerät (Inverter)
Autos: Zündungswerkzeug, Energieregler, Austauschkonverter, Energieprüfer, variables optisches System
Energie: Spannungsregler-Reihe, Spannungsregler, DC-DC Konverter
OA: Druckertreiber, großes Substrat der elektronischen Anzeige, thermischer Schreibkopf
Audio: Input/Output Verstärker, ausgeglichener Verstärker, Vorschild Verstärker, Audioverstärker, Endverstärker
Andere: Halbleiterwärmeschutzplatte, IC-Reihen, Widerstandreihen, IC-Fördermaschinenchip, Kühlkörper, Solarzellensubstrate, Halbleiterabkühlungsgerät
Vorteil:
1. Aluminium PWB- u. LED-PWB-Fabrik direkt
2. Aluminium PWB u. LED-PWB haben das umfassende Qualitätskontrollsystem
3. Guter Preis Aluminium PWBs u. LED-PWBs
4. Schnelle Lieferfrist Drehung Aluminium PWBs u. LED-PWBs von 48hours.
5. Aluminium PCB& LED PCBcertification (ISO/UL E354810/RoHS).
6. 8 Jahre Erfahrung, wenn Service exportiert wird
7. Aluminium PCB& LED PWB ist kein MOQ.
8. PWB ist hohe Qualität. Strenges durchgehendes theAOI (automatisierte optische Inspektion), QA/QC, Fliege porbe, Etesting
Material
unser Aluminiumgrundmaterial: bergquist (USA), Polytronics (Taiwan), das Totking (Porzellan), die Wärmeleitfähigkeitsstrecke etc. von 1W/m.K zu 8 W-/m.Kwiderstands-Spannungsbereich ist 2KV zu 8KV, das uns helfen kann, jeden möglichen Bedarf unserer Kunden zu erfüllen, verringern auch Kaufpreis.
Fähigkeit
Schichten: 1-4layers
Grundmaterial: Aluminium-/Kupfer-/Eisen-Legierung
Wärmeleitfähigkeit (dielectrial Schicht): 0,8, 1,5, 2,0, 3,0 W/m.K.
Widerstandsspannung: 2000-8000V
Brett-Stärke: 0.5mm~3.0mm (0,02" ~0,12")
Kupferne Stärke: 0,5 Unze, 1,0 Unze, 2,0 Unze, 3,0 Unze, bis 6 Unze
Entwurf: Verlegung, Lochen, V-Geschnitten
Soldermask: Weiß/Schwarzes/Blaues/Grün/Rot, Weiß Taiyo PSR4000
Legende/Silkscreen-Farbe: Schwarzes/Weiß
Oberflächenveredelung: Immersions-Gold, HASL, OSP
Maximale Plattengröße: 600*1200mm (23,62" *47.24“)
Verpacken: Vakuum/Plastiktasche
Proben L/T: 4~6 Tage
Ansprechpartner: Miss. Angel
Telefon: 1598940345
Faxen: 86-755-3697544
