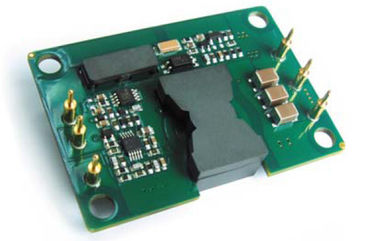

Großes Bild :  EN60950 Gewohnheit 20V 12V zum DDC 30Watt XD30-12S12-POC

Produktdetails:
Herkunftsort: China
Markenname: Enargy
Modellnummer: XD30-12S12-POC
Zahlung und Versand AGB:
Min Bestellmenge: 1pcs
Preis: Negotiation
Lieferzeit: 1-8 Wochen
Zahlungsbedingungen: Verhandlung
Versorgungsmaterial-Fähigkeit: 1000pcs/week
Ausführliche Produkt-Beschreibung
Markieren:

Lokalisierter DC-DC-Konverter

,

DDCmodul

Ertrag 12V XD30-12S12-POC DC-DC Konverter-30W

Hauptmerkmale

Spitzenleistung: 30W

Breite Inputstrecke: 10-20Vdc

Hohe Umwandlungs-Leistungsfähigkeit: Bis 90%

Linie Regelung bis ±1%

Lastsregelung bis ±1%

Örtlich festgelegte Arbeitsfrequenz

Isolierungs-Spannung: 1500V

Ermöglichen Sie (AN/AUS) Steuerung

Geben Sie Überspannungsschutz aus

Geben Sie Überlastungsschutz aus

Schluckaufmoduskurzschlusssicherung

Übertemperaturschutz

Input Unterspannung Aussperrung

Ausgangsspannungsordnung: -8~+10%

Produktübersicht

Moderne Energie des Gebrauches dieser DDCmodule

Verarbeitung, Steuerung und Verpackungstechniken zum bereitzustellen

die Leistung, die Flexibilität, die Zuverlässigkeit und die Wirtschaftlichkeit

von einer reifen Leistungskomponente. Aktive Hochfrequenzklammer

Schaltung versieht Dichte der hohen Leistung mit lärmarmem und

hohe Leistungsfähigkeit.

Die Einführung des Produktes

Die XD-Reihe ist ein unabhängig regulierter Ein-Outputkonverter, der ein nichtstandardisiertes Ziegelsteinpaket der Industrie benutzt. Die sehr hohe Leistungsfähigkeit ist ein Ergebnis patentierter Topologie ENARGY CORP, die synchrone Korrektur und einen innovativen Bauentwurf verwendet, um Wärmeableitung herabzusetzen und Dichten der hohen Leistung extrem zu gewähren. Die Energie, die durch den Konverter zerstreut wird, ist so niedrig, dass ein Kühlkörper nicht angefordert wird, der Kosten, Gewicht, Höhe spart, und Anwendungsbemühung. Alle Macht- und Steuerkomponenten werden zum mehrschichtigen PWB-Substrat mit highyield Oberflächen-Bergtechnologie, mit dem Ergebnis eines zuverlässigeren Produktes angebracht.

1. Elektrische Eigenschaften

Elektrische Eigenschaften treffen über dem vollen Betriebsbereich der Eingangsspannung, der Ertraglast und der Grundplattetemperatur, wenn nicht anders angegeben zu. Alle Temperaturen beziehen sich die auf Betriebstemperatur in der Mitte der Grundplatte. Alle Datenprüfung an Ta=25oC schließen besondere Definition aus.

1,1 Absolute Maximalleistungen

Parameter Minute Art Maximal Einheiten Anmerkungen
Eingangsspannung 22 VDC Ununterbrochen, inoperativ
20 VDC Ununterbrochen, funktionierend
22 VDC Funktionierender vorübergehender Schutz,<100ms>
Isolierungsspannung 2000 VDC Input zum Ertrag
Betriebstemperatur -55 100
Lagertemperatur -55 125
Ermöglichen Sie - Vin-Spannung -2,0 15 VDC

1,2 Geben Sie Eigenschaften ein

Parameter Minute Art Maximal Einheiten Anmerkungen
Eingangsspannungsbereich 10 12 20 VDC Ununterbrochen
Unter-Spannung Aussperrung 9,0 9,5 9,9 VDC Drehung - auf Schwelle
8,5 9,0 9,5 VDC Drehung - weg von der Schwelle
Maximaler Eingangsstrom 5 A Volle Last; Input 10Vdc
Leistungsfähigkeit 88 %

Volle Last, veranschlagende Eingangsspannung

Tabellen 1-4

Ableitung 4 8 W Keine Last
Behinderter Eingangsstrom 5 MA Ermöglichen Sie Stifttief

Empfehlen Sie externen Input

Kapazitanz

100 uF Typischer ESR 0.1-0.2W

1,3 Ausgangskennlinien

Parameter Minute Art Maximal Einheiten Anmerkungen
Ausgangsspannungs-Satzball 11,88 12,00 12,12 VDC Nominaler Input; Keine Last
Ausgangsspannungs-Strecke 11,80 12,00 12,20 VDC Keine Last zur Maximallast
Ertrag-Strombereich 0 2,5 A

Ausgesetzt das thermische Herabsetzen 100LFM;

Tabellen 5 - 8

Linie Regelung ±0.2 ±1 % Niedrige Linie zur hohen Linie; volle Last
Lasts-Regelung ±0.2 ±1 % Keine Last zur vollen Last; nominaler Input
Temperatur-Regelung ±0.002 ±0.02 %/°C Über Betriebstemperaturbereich
Strombegrenzung 3,0 A Ausgangsspannung 90% von Nominal
Kurzschlussstrom 0 10 20 A Ausgangsspannung <250 mV="">
Kräuselung (Effektivwert) 15 Millivolt

Nominaler Input; volle Last; 20 MHZ

Bandbreite; Siehe Tabelle 13

Lärmen Sie (Spitzen-Spitzen) 75 Millivolt
Höchstleistungs-Kappe. 2200 μF Nominaler Input; volle Last
Ausgangsspannungs-Ordnung -8 +10 % Nominaler Input; volle Last

1,4 Dynamische Resonanz-Eigenschaften

Parameter Minute Art Maximal Einheiten Anmerkungen

Ändern Sie im Ausgangsstrom

(di/dt= 0.1A/us)

350 Millivolt 50% bis 75% bis 50% Iout maximal; Tabelle 11

Ändern Sie im Ausgangsstrom

(di/dt= 2.5A/us)

400 Millivolt 50% bis 75% bis 50% Iout maximal; Tabelle 12
Erholungszeit 300 wir Zu innen 1% Vout nom.
Drehung-auf Zeit 5 Frau Volle Last; Vout=90% nom. Tabelle 9
Abschaltungsabfallzeit 2 Frau Volle Last; Vout=10% nom. Tabelle 10
Ausgangsspannung Overshoot 5 %

1,5 Funktionseigenschaften

Parameter Minute Art Maximal Einheiten Anmerkungen
Schaltfrequenz 180 200 230 KHz Vorgeschriebenes Stadium und Isolierungsstadium
Ordnung (Pin6) Sehen Sie Teil 7,2 Spannungs-Ordnung (Pin6)
Ausgangsspannungs-Ordnung 10 % Ordnung oben, Ordnung Pin zu (-) Vout.
8 % Ordnung unten, Ordnung Pin zu (+) Vout.
Ermöglichen Sie (AN/AUS) Steuerung (Pin1) Sehen Sie Teil 7,1

Ermöglichen Sie Spannung

Ermöglichen Sie Quellstrom

15 VDC Ermöglichen Sie Stiftdem schwimmen
1 MA

Ermöglichen Sie (AN/AUS) Steuerung

Positive Logik

1,0 15 VDC Auf-Steuerung, Logik hoch oder Schwimmen
-0,5 0,3 VDC Aus-Steuerung, Logik niedrig
Überspannungs-Schutz 110 130 % Keine Last, Spannungs-Grenzschwelle
Überlastungs-Schutz 110 %

Emittergekoppelt, Impuls durch Impuls-Strom

Grenzschwelle, (%Rated-Last)

Kurzschlusssicherung 65

Art: Schluckauf-Modus, Nicht-Verriegelnd,

Selbst-Wiederaufnahme, Schwelle, Kurzschluss

Widerstand

1,6 Isolierungs-Eigenschaften

Parameter Minute Art Maximal Einheiten Anmerkungen
Isolierungs-Spannung 1500 VDC Input zum Ertrag
Isolationswiderstand 10

An 500VDC, zum es zu prüfen, wenn atmosphärisch

Druck und r. H ist 90%

Isolierungs-Kapazitanz 1000 PF

2. Allgemeine Eigenschaften

Parameter Minute Art Maximal Einheiten Anmerkungen
Gewicht 0.88(25) Unze (g) Offener Rahmen
MTBF (berechnet) 1 MHrs1

TR-NWT-000332; 80% Last, 300LFM,

40℃ Ta

3. Klimaeigenschaften

Parameter Minute Art Maximal Einheiten Anmerkungen
Betriebstemperatur -55 +100 Ausgedehnte, niedrige PWB-Temperatur
Lagertemperatur -55 +125 Umgebend
Temperatur-Koeffizient ±0.02 %/℃
Feuchtigkeit 20 95 %R.H. Relative Luftfeuchtigkeit, kondensationsfrei

4. Standard-Befolgung

Parameter Anmerkungen
UL/cUL60950
EN60950
GB4943
Nadel-Flammen-Test (Iec 695-2-2) prüfen Sie auf gesamter Versammlung; Brett u. Plastikkomponenten UL94V-0 konform
Iec 61000-4-2

5. Qualifikations-Spezifikation

Parameter Anmerkungen
Erschütterung 10-55Hz Schleife, 1 Min./Schleife, 120 Schleifen für Achse 3
Mechanischer Schock Minute 100g, 2 Rückgänge in x und y-Achse, 1 Rückgang in z-Achse
Kälte (in Kraft) Anzeige IEC60068-2-1
Feuchte Hitze IEC60068-2-67 CY
Temperaturwechsel -40°C zu 100°C, Rampe 15°C/min., 500 Zyklen
Energie/thermisches Radfahren Vin = Minute zur maximalen, vollen Last, 100 Zyklen
Entwurfs-Randstellung Tmin-10°C zu Tmax+10°C, 5°C tritt, Vin = Minute zu maximalem, Last 0-105%
Leben-Test 95% veranschlagte Vin und Last, Einheiten am Herabsetzen des Punktes, 1000 Stunden
Solderability IEC60068-2-20

6. Typische Welle und Kurven

EN60950 Gewohnheit 20V 12V zum DDC 30Watt XD30-12S12-POC 0EN60950 Gewohnheit 20V 12V zum DDC 30Watt XD30-12S12-POC 1

Tabelle 1: Leistungsfähigkeit an der Sollleistungsspannung gegen Last
Strom für Minimum, Nominal und maximale Eingangsspannung
an 25°C.

Tabelle 2: Leistungsfähigkeit an Sollleistung Spannung und 60%
Nennleistung gegen Luftmenge für Umgebungstemperaturen von
25°C, 40°C und 55°C (nominales Vin).

EN60950 Gewohnheit 20V 12V zum DDC 30Watt XD30-12S12-POC 2EN60950 Gewohnheit 20V 12V zum DDC 30Watt XD30-12S12-POC 3

Tabelle 3: Verlustleistung an der Sollleistungsspannung gegen.
Lastsstrom für Minimum, Nominal und maximalen Input
Spannung an 25°C.

Tabelle 4: Verlustleistung an der Sollleistungsspannung und
60% Nennleistung gegen Luftmenge für Luft
Temperaturen von 25°C, von 40°C und von 55°C (Input herabsetzend
Spannung).

EN60950 Gewohnheit 20V 12V zum DDC 30Watt XD30-12S12-POC 4EN60950 Gewohnheit 20V 12V zum DDC 30Watt XD30-12S12-POC 5

Tabelle 5: Maximale Spitzenleistung, die Kurven gegen herabsetzt.
Umgebungstemperatur für Luftmengen von 0 LFM durch
400 LFM mit der Luft, die von Stift 1 fließt, um 3 festzustecken (Input herabsetzend
Spannung).

Tabelle 6: Thermischer Plan des Konverters bei 2,5 Ampere-Lastsstrom
(30W) mit der Luft 25°C, die mit der Rate von 200 LFM fließt. Luft ist
Fließen über den Konverter von Stift 1, zum 3 festzustecken (herabsetzend
Eingangsspannung).

EN60950 Gewohnheit 20V 12V zum DDC 30Watt XD30-12S12-POC 6EN60950 Gewohnheit 20V 12V zum DDC 30Watt XD30-12S12-POC 7

Tabelle 7: Macht-herabsetzende Kurven der Höchstleistung gegen.
Umgebungstemperatur für Luftmengen von 0 LFM durch
400 LFM mit der Luft, die von Input zu Ertrag fließt (Nominal
Eingangsspannung).

Tabelle 8: Thermischer Plan des Konverters bei 2,5 Ampere-Lastsstrom
(30W) mit der Luft 25°C, die mit der Rate von 200 LFM fließt. Luft ist
Fließen über den Konverter von Input zu Ertrag (Nominal
Eingangsspannung).

EN60950 Gewohnheit 20V 12V zum DDC 30Watt XD30-12S12-POC 8EN60950 Gewohnheit 20V 12V zum DDC 30Watt XD30-12S12-POC 9

Tabelle 9: Drehung-auf Ausgleichstrom an der vollen Last (widerstrebende Last) (10
ms/div). Eingangsspannung vor-angewandt. Ch 1: Vout (10V/div). Ch
2: AN/AUS-Input (10V/div)

Tabelle 10: Abschaltungsabfallzeit an der vollen Last (10 ms/div).
Ch 1: Vout (10V/div)
Ch 2: AN/AUS-Input (10V/div)

EN60950 Gewohnheit 20V 12V zum DDC 30Watt XD30-12S12-POC 10EN60950 Gewohnheit 20V 12V zum DDC 30Watt XD30-12S12-POC 11

Tabelle 11: Ausgangsspannungsantwort zur Schrittänderung in der Last
gegenwärtig (50%-75%-50% von Iout (maximal); dI/dt = 0.1A/μs). Last
Kappe: 10μF, Tantalkondensator 100 mW ESR und 0.1μF
keramischer Kondensator. Ch 1: Vout (500mV/div).

Tabelle 12: Ausgangsspannungsantwort zur Schrittänderung in der Last
Strom (50%-75%-50% von Iout (maximal): dI/dt = 2.5A/μs). Last
Kappe: 10μF, Tantalkondensator 30 mW ESR und 0.1μF
keramische Kappe. Ch 1: Vout (500mV/div).

EN60950 Gewohnheit 20V 12V zum DDC 30Watt XD30-12S12-POC 12

Tabelle 13: Ausgangsspannungskräuselung an der nominalen Eingangsspannung
und Strom der bewerteten Last (20 mV/div). Lastskapazitanz: 1μF
keramischer Kondensator und Kondensator des Tantals 10μF. Bandbreite:
20 MHZ.

7. Funktions-Spezifikationen
7,1 Ermöglichen Sie (AN/AUS) Steuerung (Pin 1)
Der Ermöglichungsstift erlaubt, dass das Energiemodul an und elektronisch ausgeschaltet ist. Die (AN/AUS) Funktion des Ermöglichunges
für die Konservierung von Batterieleistung, für pulsierte Energieanwendung oder für Energie oben ist der Reihe nach ordnen nützlich.
Der Ermöglichungsstift wird zum - Vin bezogen. Er wird innerlich hochgezogen, also wird keine externe Spannungsquelle angefordert.
Open-Collector (oder öffnen Sie Abfluss), Schalter wird zur Steuerung des Ermöglichungsstiftes empfohlen.
Wenn Sie den Ermöglichungsstift verwenden, überprüfen Sie, ob der Hinweis wirklich ist - Vin-Stift, nicht vor filternder EMS oder
entfernt von der Einheit. Das Steuersignal optisch verbinden und den Opto Koppler direkt am Modul lokalisieren werden es tun
vermeiden Sie irgendwelche Probleme. Wenn der Ermöglichungsstift nicht benutzt wird, kann er das Schwimmen gelassen werden (positive Logik) oder an das - Vin angeschlossen werden
Stift (negative Logik). Stellen Sie a-Details fünf mögliche Stromkreise für das Fahren des AN/AUS-Stiftes dar. Zahl B ist ein ausführlicher Blick von
der interne AN/AUS-Schaltkreis.

EN60950 Gewohnheit 20V 12V zum DDC 30Watt XD30-12S12-POC 13EN60950 Gewohnheit 20V 12V zum DDC 30Watt XD30-12S12-POC 14

Stellen Sie A dar: Verschiedene Stromkreise für das Fahren des AN/AUS-Stiftes.

Zahl B: Interner AN/AUS-Stiftschaltkreis

7,2 Spannungs-Ordnung (Pin 6)
Ausgangsspannung kann mit einem externen Widerstand auf oder ab justiert werden. Die Ausgangsspannung erhöht sich wenn
externer Zutatwiderstand wird zwischen dem Ordnungs- und COM-Stift angeschlossen. Die Ausgangsspannung verringert sich wenn
externer Zutatwiderstand wird zwischen Ordnungs- und Vout-(+) Stift angeschlossen. (Zahl C).
Ertrag-Ordnung

Ordnung-Oben Ordnung Pin zu COM
Ordnung-Unten Ordnung Pin zu Vout (+)

EN60950 Gewohnheit 20V 12V zum DDC 30Watt XD30-12S12-POC 15

Zahl C: Ausgangsspannungs-Ordnung Externalstromkreis

7,3 Schutz-Eigenschaften
·Input Unter-Spannung Aussperrung: Der Konverter ist entworfen, um abzustellen, wenn die Eingangsspannung zu niedrig ist und hilft vermeiden
ein Inputsystem-Instabilitätsproblem, der Ausrück-Schaltkreis ist ein Komparator mit DC-Hysteresis. Wenn die Eingangsspannung ist
Steigen, muss sie den typischen Schwellenspannungs-Schwellenwert (aufgelistet auf der Spezifikationsseite) vor dem Konverter übersteigen
schaltet ein. Sobald der Konverter eingeschaltet ist, muss die Eingangsspannung unterhalb des typischen Schwellenspannungs-Schwellenwertes fallen
vor dem Konverter stellt ab.
·Ertrag-Strombegrenzung: Die maximale Strombegrenzung bleibt als die Ausgangsspannungstropfen konstant. Jedoch sobald
Widerstand vom kurzen über dem Ertrag ist genug klein, den Ausgangsspannungstropfen unterhalb des spezifizierten Ertrages zu machen
DC-Strombegrenzungs-Abschaltungs-Spannung, der Konverter in unbestimmten Kurzschlusssicherungszustand des Schluckaufmodus bis
Kurzschlusszustand wird entfernt. Dieses verhindert Überhitzung des Konverters oder des Ladungsträgers.
·Übertemperaturabschaltung: Ein Temperaturfühler auf dem Konverter fragt die Durchschnittstemperatur des Moduls ab.
Der thermische Abschaltstromkreis ist entworfen, um den Konverter weg von zu drehen, wenn die Temperatur am abgefragten Standort erreicht
der Übertemperaturabschaltungswert. Er lässt den Konverter wieder einschalten wenn die Temperatur von abgefragt
Standortfälle durch die Menge der Übertemperaturabschaltung starten Hysteresiswert neu.

8. Typische Anwendungs-und Entwurfs-Erwägung
8,1 Typischer Anwendungs-Stromkreis

EN60950 Gewohnheit 20V 12V zum DDC 30Watt XD30-12S12-POC 16

Zahl D: Typischer Anwendungsstromkreis (Einheit der negativen Logiks, dauerhaft ermöglicht).

EN60950 Gewohnheit 20V 12V zum DDC 30Watt XD30-12S12-POC 17

Zahl E: Input-Entstörung

8,2 Input-Entstörung

DC-DC Konverter erzeugen von Natur aus bedeutendes
Niveaus von geleiteten und ausgestrahlten Geräuschen.
geleiteter enthaltener Gleichtakt und Differenzial der Geräusche
Modusgeräusche. Die Gleichtaktgeräusche werden direkt bezogen
zur effektiven parasitären Kapazitanz zwischen der Energie
Modulinputleiter und -Gehäusemasse.
differenziale Modusgeräusche sind über den Inputleitern. Es ist
empfahl sich, irgendein Niveau von EMS-Unterdrückung zu zu haben
das Energiemodul.
Geleitete Geräusche auf den Eingangsleistungslinien können auftreten
entweder als Differenzial- oder Gleichtaktgeräuschstrom.
Klassenziel für Störspannungen ist EN55022
Klasse A (FCC Part15). (Sehen Sie Zahl E)

9. Prüfmethode
9,1 Ertrag-Kräuselung u. Geräusch-Test
Die Ertragkräuselung wird aus Grundfrequenzkräuselungs- und HochfrequenzschaltungsStörimpulsen verfasst.
grundlegende Schaltfrequenzkräuselung (oder grundlegende Kräuselung) ist im 100KHz zur Strecke 1MHz; die Hochfrequenzschaltung
Störimpuls (oder Schaltungsgeräusche) sind in den 10 MHZ zur Strecke 50MHz. Die Schaltungsgeräusche werden normalerweise mit 20 spezifiziert
MHZ-Bandbreite, zum aller bedeutenden Harmonik für die Störimpulse mit einzuschließen.
Die einfachste Weise, die Ertragkräuselung und -geräusche zu messen ist, eine Oszilloskopsondenspitze und einen Bodenring zu benutzen, die gedrückt werden
direkt gegen den Leistungsverstärker geben Sie Stifte, wie gezeigt unten aus. Dieses stellt die kürzeste mögliche Beziehung herüber her
die Ausgangsanschlüsse. Die Masseklemme der Oszilloskopsonde sollte nie im Kräuselungs- und Geräuschmaß benutzt werden.
Masseklemme tritt nicht nur als eine Antenne und eine Aufnahme die ausgestrahlte Hochfrequenzenergie auf, aber sie führt ein
Gleichtaktgeräusche zum Maß auch.
Der Standardprüfaufbau für Kräuselung u. Lärmmessung wird in der Zahl F. gezeigt. Ein Sondensockel (Tektronix, P.N.
131.0258-00) wird verwendet, damit die Maße die Geräuschaufnahme beseitigen, die mit langer Masseklemme von Bereichsonden verbunden ist.

EN60950 Gewohnheit 20V 12V zum DDC 30Watt XD30-12S12-POC 18EN60950 Gewohnheit 20V 12V zum DDC 30Watt XD30-12S12-POC 19

EN60950 Gewohnheit 20V 12V zum DDC 30Watt XD30-12S12-POC 20

Zahl F: Kräuselungs-u. Geräusch-Standard-Prüfungs-Durchschnitte.

10. Körperliche Informationen
10,1 Mechanischer Entwurf

EN60950 Gewohnheit 20V 12V zum DDC 30Watt XD30-12S12-POC 21

10,2 Anschlussbezeichnungen

Pin nein. Name Funktion
1 Ermöglichen Sie TTL-Input, zum des Konverters, bezogen zu Vin (-), mit internem AN und abzustellen zieht hoch.
2 Vin (-) Negative Eingangsspannung
3 Vin (+) Positive Eingangsspannung
4 Vout (+) Positive Ausgangsspannung
5 COM Boden
6 Ordnung Ausgangsspannungsordnung. Lassen Sie ORDNUNGS-Stift offen für Sollleistungsspannung.

Kontaktdaten
Shenzhen YONP Power Co.,Ltd

Senden Sie Ihre Anfrage direkt an uns (0 / 3000)
