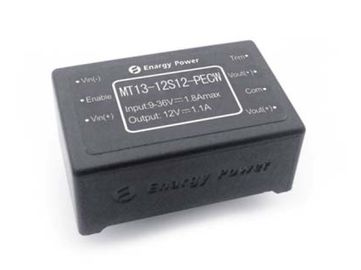

EN60950, Konverter 13W GB4943 DC-DC gab 12 Volt MT13-12S12-PECW aus

EN60950, Konverter 13W GB4943 DC-DC gab 12 Volt MT13-12S12-PECW aus

  • EN60950, Konverter 13W GB4943 DC-DC gab 12 Volt MT13-12S12-PECW aus
EN60950, Konverter 13W GB4943 DC-DC gab 12 Volt MT13-12S12-PECW aus
Produktdetails:
Herkunftsort: China
Markenname: Enargy
Modellnummer: MT13-12S12-PECW
Zahlung und Versand AGB:
Min Bestellmenge: 1pcs
Preis: Negotiation
Lieferzeit: 1-8 Wochen
Zahlungsbedingungen: Verhandlung
Versorgungsmaterial-Fähigkeit: 1000pcs/week
Kontakt
Ausführliche Produkt-Beschreibung
Markieren:

Lokalisierter DC-DC-Konverter

,

DDCmodul

Ertrag 12V MT13-12S12-PECW DC-DC Konverter-13W

Hauptmerkmale

Spitzenleistung: 13W

Breite Inputstrecke: 9-36Vdc

Hohe Umwandlungs-Leistungsfähigkeit: Bis 87%

Linie Regelung bis ±0.5%

Lastsregelung bis ±1.0%

Örtlich festgelegte Arbeitsfrequenz

Isolierungsspannung: 1500V

Ermöglichen Sie (AN/AUS) Steuerung

Geben Sie Überspannungsschutz aus

Geben Sie Überlastungsschutz aus

Schluckaufmoduskurzschlusssicherung

Übertemperaturschutz

Input Unterspannung Aussperrung

Ausgangsspannungsordnung -5~+ 10% Vout

Produktübersicht

Gebrauch dieser DDCmodule brachte das Powerprocessing, Steuerung und Verpackungstechniken zu providethe Leistung, Flexibilität, Zuverlässigkeit und Kosten effectivenessof eine reife Leistungskomponente voran. Aktiver Hochfrequenzclampswitching versieht Dichte der hohen Leistung mit lärmarmer andhigh Leistungsfähigkeit.

Die Einführung des Produktes

Die M.Ü.-Reihe ist ein unabhängig regulierter Ein-Outputkonverter, der die Ziegelstein-Paketgröße der Industrie nichtstandardisierte verwendet. Integraler PWB-Transformator/-induktor wird für alle Modelle in dieser Reihe benutzt. Diese neue Entwurfstechnik hat erheblich die Magnetkupplung verbessert, verringert, Spitze zu schalten und vorausgesetzt Leistungsübereinstimmung. Sie rationalisiert auch das Produktionsverfahren, indem sie vollständig das Handwind magnetische Montageverfahren von den Fertigungsstraßen beseitigen.

Teil-Nummerierung — MT13-12S12-PECW

EN60950, Konverter 13W GB4943 DC-DC gab 12 Volt MT13-12S12-PECW aus 0

1. Elektrische Eigenschaften

Elektrische Eigenschaften treffen über dem vollen Betriebsbereich der Eingangsspannung, der Ertraglast und der Grundplattetemperatur, wenn nicht anders angegeben zu. Alle Temperaturen beziehen sich die auf Betriebstemperatur in der Mitte der Grundplatte. Alle Datenprüfung an Ta=25oC schließen besondere Definition aus.

1,1 Absolute Maximalleistungen

Parameter Minute Art Maximal Einheiten Anmerkungen
Eingangsspannung 45 VDC Ununterbrochen, inoperativ
36 VDC Ununterbrochen, funktionierend
45 VDC Funktionierender vorübergehender Schutz,<100ms>
Isolierungsspannung 2000 VDC Input zum Ertrag
Betriebstemperatur -55 100
Lagertemperatur -65 125
Ermöglichen Sie zu Vin-Spannung -0,5 10 VDC

1,2 Geben Sie Eigenschaften ein

Parameter Minute Art Maximal Einheiten Anmerkungen
Eingangsspannungsbereich 9 24 36 VDC Ununterbrochen
Unter-Spannung Aussperrung 8,6 8,8 VDC Drehung-auf Schwelle
8,1 8,3 VDC Drehung-weg Schwelle
Maximaler Eingangsstrom 1,8 A Volle Last; Input 9Vdc
Leistungsfähigkeit 87 % Volle Last, Eingangsspannung herabsetzend. Tabellen 1-4
Ableitung 0,4 W Keine Last
Behinderter Eingangsstrom 5 MA Ermöglichen Sie Stifttief

Empfehlen Sie externen Input

Kapazitanz

100 μF Typischer ESR 0.1-0.2Ω

1,3 Ausgangskennlinien

Parameter Minute Art Maximal Einheiten Anmerkungen
Ausgangsspannungs-Satzball 11,85 12,00 12,15 VDC Nominaler Input; Keine Last; 25℃
Ausgangsspannungs-Strecke 11,75 12,00 12,25 VDC
Ertrag-Strombereich 0,01 1,1 A Ausgesetzt Thermaldas herabsetzen. Tabellen 5-7
Linie Regelung ±0.02 ±0.50 % Niedrige Linie zur hohen Linie; volle Last
Lasts-Regelung ±0.02 ±1.00 % Keine Last zur vollen Last; nominaler Input
Temperatur-Regelung ±0.002 ±0.02 %/°C Über Betriebstemperaturbereich
Strombegrenzung 1,15 1,4 1,7 A Ausgangsspannung 95% von Nominal
Kurzschluss-Strom 1 3 A Ausgangsspannung <250 mV="">
Kräuselung (Effektivwert) 25 Millivolt Nominaler Input; volle Last; 20 MHzbandwidth. Tabelle 8
Geräusche (Spitzen-Spitzen) 80 Millivolt
Höchstleistungs-Kappe 3000 μF Nominaler Input; volle Last

Empfehlen Sie External

Ausgangskapazität

100 μF

1,4 Dynamische Resonanz-Eigenschaften

Parameter Minute Art Maximal Einheiten Anmerkungen

Ändern Sie im Ausgangsstrom

(di/dt= 0.1A/μs)

100 Millivolt 50% bis 75% bis 50% Iout max. Tabelle 11

Ändern Sie im Ausgangsstrom

(di/dt= 0.5A/μs)

100 Millivolt 50% bis 75% bis 50% Iout max. Tabelle 12
Erholungszeit 200 µS Zu innen 1% Vout nom.
Drehung-auf Zeit 2 Frau Volle Last; Vout=90% nom. Tabelle 9
Abschaltungs-Abfallzeit 1 Frau Volle Last; Vout=10% nom. Tabelle 10
Ausgangsspannung Overshoot 2 %

1,5 Funktionseigenschaften

Parameter Minute Art Maximal Einheiten Anmerkungen
Schaltfrequenz 180 200 250 KHz Vorgeschriebenes Stadium und Isolierungsstadium
Ordnung (Pin7) Sehen Sie Teil 7,2 Spannungs-Ordnung (Pin7)
Ausgangsspannungs-Ordnung 10 % Ordnung oben, Ordnung Pin zu Vout (-)
5 % Ordnung unten, Ordnung Pin zu Vout (+)
Ermöglichen Sie (AN/AUS) Steuerung (Pin2) Sehen Sie Teil 7,1

Ermöglichen Sie Spannung

Ermöglichen Sie Quellstrom

5 10 VDC Ermöglichen Sie Stiftdem schwimmen
0,5 MA

Ermöglichen Sie (AN/AUS) Steuerung

Positive Logik

2,5 10 VDC AUF Steuerung, der Logik hoch oder Schwimmen
0 1,5 VDC WEG von der Steuerung Logik niedrig

Ertrag-Überspannung

Schutz

120 % Min. Last, Spannungs-Grenzschwelle
Überlastungs-Schutz 105 130 150 % Emittergekoppelt, Impuls durch Impuls CurrentLimit-Schwelle, (%Rated-Last)
Kurzschlusssicherung 65 mΩ Schluckaufmodus, seit der Wiederaufnahme
Übertemperaturschutz 105 Art: Nicht-Verriegeln, Selbst-Wiederaufnahme; Schwelle, PWB-Temperatur
15 Hysteresis

1,6 Isolierungs-Eigenschaften

Parameter Minute Art Maximal Einheiten Anmerkungen
Isolierungs-Spannung 1500 VDC Input zum Ertrag
1500 VDC Input zur Basis
500 VDC Ertrag zur Basis
Isolationswiderstand 10 MΩ An 500Vdc, zum es zu prüfen, wenn atmosphericpressure und r. H 90% ist
Isolierungs-Kapazitanz 1000 PF

2. Allgemeine Eigenschaften

Parameter Minute Art Maximal Einheiten Anmerkungen
Gewicht 0.7(20) Unze (g) Eingekapselt
MTBF (berechnet) 1 MHrs TR-NWT-000332; 80% Last, 300LFM, 40℃ Ta

3. Klimaeigenschaften

Parameter Minute Art Maximal Einheiten Anmerkungen
Betriebstemperatur -55 +100 Temperatur der ausgedehnten, Grundplatte
Lagertemperatur -55 +125 Umgebend
Temperatur-Koeffizient ±0.02 %/℃
Feuchtigkeit 20 95 %R.H. Relative Luftfeuchtigkeit, kondensationsfrei

4. Standard-Befolgung

Parameter Anmerkungen
UL/cUL60950
EN60950
GB4943
Nadel-Flammen-Test (Iec 695-2-2) Prüfen Sie auf gesamter Versammlung; Brett u. Plastikkomponenten UL94V-0 konform
Iec 61000-4-2

5. Qualifikations-Spezifikation

Parameter Anmerkungen
Erschütterung 10-55Hz Schleife, 1 Min./Schleife, 120 Schleifen für Achse 3
Mechanischer Schock Minute 100g, 2 Rückgänge in x und y-Achse, 1 Rückgang in z-Achse
Kälte (in Kraft) Anzeige IEC60068-2-1
Feuchte Hitze IEC60068-2-67 CY
Temperaturwechsel -40°C zu 100°C, Rampe 15°C/min., 500 Zyklen
Energie/thermisches Radfahren Vin = Minute zur maximalen, vollen Last, 100 Zyklen
Entwurfs-Randstellung Tmin-10°C zu Tmax+10°C, 5°C tritt, Vin = Minute zu maximalem, Last 0-105%
Leben-Test 95% veranschlagte Vin und Last, Einheiten am Herabsetzen des Punktes, 1000 Stunden
Solderability IEC60068-2-20

6. Typische Welle und Kurven

EN60950, Konverter 13W GB4943 DC-DC gab 12 Volt MT13-12S12-PECW aus 1EN60950, Konverter 13W GB4943 DC-DC gab 12 Volt MT13-12S12-PECW aus 2

Tabelle 1: Leistungsfähigkeit an der Sollleistungsspannung gegen loadcurrent für Minimum, Nominal und maximales Input voltageat 25°C.

Tabelle 2: Leistungsfähigkeit an der Sollleistungsspannung und an der Energie 60%rated gegen Luftmenge für Umgebungstemperaturen of25°C, 40°C und 55°C (nominale Eingangsspannung).

EN60950, Konverter 13W GB4943 DC-DC gab 12 Volt MT13-12S12-PECW aus 3EN60950, Konverter 13W GB4943 DC-DC gab 12 Volt MT13-12S12-PECW aus 4

Tabelle 3: Verlustleistung am Strom der Sollleistungsspannung vs.load für Minimum, Nominal und maximales inputvoltage an 25°C.

Tabelle 4: Verlustleistung an der Nennleistung der Sollleistungsspannung and60% gegen Luftmenge für umgebende airtemperatures von 25°C, von 40°C und von 55°C (nominales inputvoltage).

EN60950, Konverter 13W GB4943 DC-DC gab 12 Volt MT13-12S12-PECW aus 5EN60950, Konverter 13W GB4943 DC-DC gab 12 Volt MT13-12S12-PECW aus 6

Tabelle 5: Maximale herabsetzende Ausgangsleistungslufttemperatur der Kurven vs.ambient für Luftmengen von 0 LFM through400 LFM mit der Luft, die von Stift 3 fließt, um 1 festzustecken (nominales inputvoltage).

Tabelle 6: Macht-herabsetzende Lufttemperatur der Kurven vs.ambient der Höchstleistung für Luftmengen von 0 LFM through400 LFM mit der Luft, die von Input zu Ertrag fließt (nominalinput Spannung).

EN60950, Konverter 13W GB4943 DC-DC gab 12 Volt MT13-12S12-PECW aus 7EN60950, Konverter 13W GB4943 DC-DC gab 12 Volt MT13-12S12-PECW aus 8

Tabelle 7: Thermischer Plan des Konverters am Vollaststrom (13W) mit 25°C an keinem Fließen.

Tabelle 8: AusgangsspannungskräuselungannominaleEingangsspannungandratedLastsstrom(100mV/div). Lastskapazitanz: Kondensator1μFceramicundKondensator desTantals10μF. Bandbreite: 20MHZ.

EN60950, Konverter 13W GB4943 DC-DC gab 12 Volt MT13-12S12-PECW aus 9EN60950, Konverter 13W GB4943 DC-DC gab 12 Volt MT13-12S12-PECW aus 10

Tabelle 9: Drehung-auf Ausgleichstrom an der vollen Last (widerstrebende Last) (100ms/div). Eingangsspannung vor-angewandt. Ch 1: Vout (5V/div). Ch 2: AN/AUS-Input (5V/div).

Tabelle 10: Abschaltungsabfallzeit an der vollen Last (2 ms/div). Ch 1: Vout (5V/div). Ch 2: AN/AUS-Input (5V/div).

EN60950, Konverter 13W GB4943 DC-DC gab 12 Volt MT13-12S12-PECW aus 11EN60950, Konverter 13W GB4943 DC-DC gab 12 Volt MT13-12S12-PECW aus 12

Tabelle 11: Ausgangsspannungsantwort zur Schrittänderung in loadcurrent (50%-75%-50% von Iout (maximal); dI/dt = 0.1A/μs). Loadcap: 10μF, 100 mΩ ESR-Tantalkondensator und Kondensator 1μFceramic. Ch 1: Vout (100mV/div).

Tabelle 12: Ausgangsspannungsantwort zur Schrittänderung in loadcurrent (50%-75%-50% von Iout (maximal): dI/dt = 0.5A/μs). Loadcap: 220μF, 30 mΩ ESR-Tantalkondensator und Kappe 1μFceramic. Ch 1: Vout (100mV/div).

7. Körperliche Informationen

7,1 Mechanischer Entwurf

EN60950, Konverter 13W GB4943 DC-DC gab 12 Volt MT13-12S12-PECW aus 13

Anmerkungen:

1. Alle Stifte sind 0,024" (0.6mm) Durchmesser ohne Schulter.

2. Pin4 und Pin6 sind Parallelschaltung. Der Benutzer könnte die Funktion Vout erzielen (+) ob jedes zwei Stift-orboth anschließen Sie.

3. Toleranzen: x.xx ±0.02 herein. (x.x ±0.5mm), x.xxx ±0.010 herein. (x.xx ±0.25mm)

7,2 Anschlussbezeichnungen

Pin nein. Name Funktion
1 Vin (-) Negative Eingangsspannung
2 Ermöglichen Sie TTL-Input, zum des Konverters, bezogen zu Vin (-), mit internem an und abzustellen zieht hoch.
3 Vin (+) Positive Eingangsspannung
4 Vout (+) Positive Ausgangsspannung
5 Vout (-) Negative Ausgangsspannung
6 Vout (+) Positive Ausgangsspannung
7 Ordnung Ausgangsspannungsordnung. Lassen Sie ORDNUNGS-Stift offen für Sollleistungsspannung.
