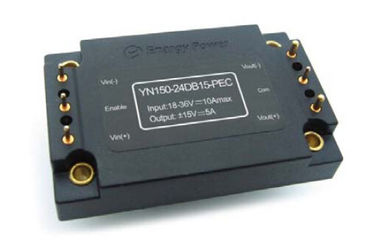

Ertrag 15V YN150-24DB15-PEC DC-DC Konverter-150W
Hauptmerkmale
Spitzenleistung: 150W
Breite Inputstrecke: 18-36Vdc
Hohe Umwandlungs-Leistungsfähigkeit: Bis 91%
Linie Regelung bis ±1%
Lastsregelung bis ±1%
Isolierungsspannung: 1500V
Ermöglichen Sie (AN/AUS) Steuerung
Geben Sie Überstromschutz aus
Übertemperaturschutz
Input Unterspannung Aussperrung
Produktübersicht
Moderne Energie des Gebrauches dieser DDCmodule
Verarbeitung, Steuerung und Verpackungstechniken zum bereitzustellen
die Leistung, die Flexibilität, die Zuverlässigkeit und die Wirtschaftlichkeit
von einer reifen Leistungskomponente. Aktive Hochfrequenzklammer
Schaltung versieht Dichte der hohen Leistung mit lärmarmem und
hohe Leistungsfähigkeit.
1. Elektrische Eigenschaften
1,1 Absolute Maximalleistungen
|
Parameter
|
Minute
|
Art
|
Maximal
|
Einheiten
|
Anmerkungen
|
|
Eingangsspannung
|
|
|
40
|
VDC
|
Ununterbrochen, inoperativ
|
|
|
|
38
|
VDC
|
Ununterbrochen, funktionierend
|
|
|
|
40
|
VDC
|
Funktionierender vorübergehender Schutz,<100ms>
|
|
Isolierungs-Spannung
|
|
|
2000
|
VDC
|
Input zum Ertrag
|
|
Betriebstemperatur
|
-40
|
|
100
|
℃
|
Angesichts PWB-Temperatur
|
|
Lagertemperatur
|
-55
|
|
105
|
℃
|
|
|
Ermöglichen Sie - Vin-Spannung
|
-2
|
|
10
|
VDC
|
|
1,2 Geben Sie Eigenschaften ein
|
Parameter
|
Minute
|
Art
|
Maximal
|
Einheiten
|
Anmerkungen
|
|
Eingangsspannungsbereich
|
18
|
24
|
36
|
VDC
|
|
|
Unter-Spannung Aussperrung
|
|
17,5
|
17,9
|
VDC
|
Prüfpunkt
|
|
15,5
|
16,5
|
|
VDC
|
Schützen Sie Punkt
|
|
Maximaler Eingangsstrom
|
|
|
10
|
A
|
Vin-Minute, volle Last des Ertrages
|
|
Leistungsfähigkeit
|
89
|
|
|
%
|
Nennaufnahme; Bewertete Last
|
|
Ableitung, Bereitschafts
|
|
|
12
|
W
|
Keine Last
|
1,3 Ausgangskennlinien
|
Parameter
|
Minute
|
Art
|
Maximal
|
Einheiten
|
Anmerkungen
|
|
Ausgangsspannungs-Satzball
|
14,85
|
15
|
15,15
|
VDC
|
+Vout
|
Nenneingangsspannung, keine Last
|
|
-14,85
|
-15
|
-15,15
|
VDC
|
- Vout
|
|
Ausgangsspannungs-Strecke
|
14,55
|
15
|
15,45
|
VDC
|
+Vout
|
Nenneingangsspannung, Last
|
|
-14,55
|
-15
|
-15,45
|
VDC
|
- Vout
|
|
Ertrag-Strombereich
|
|
|
5
|
A
|
+Vout
|
Gleichzeitig Zunahme zwei die Last
|
|
|
|
5
|
A
|
- Vout
|
|
Linie Regelung
|
|
±0.5
|
±1
|
%
|
+Vout
|
Gleichzeitig Zunahme zwei die Last
|
|
|
±0.5
|
±1
|
%
|
- Vout
|
|
Lasts-Regelung
|
|
±0.5
|
±1
|
%
|
+Vout
|
Gleichzeitig Zunahme zwei die Last
|
|
|
±0.5
|
±1
|
%
|
- Vout
|
|
Ertragüberstrom
Schutz
|
5,25
|
5,75
|
6,5
|
A
|
+Vout
|
95% der Nennleistungsspannung, Last
|
|
5,25
|
5,75
|
6,5
|
A
|
- Vout
|
|
Kurzschluss-Strom
|
|
|
7
|
A
|
+Vout
|
Simultaner Kurzschluss zwei
|
|
|
|
7
|
A
|
- Vout
|
|
Kräuselung (Effektivwert)
|
|
100
|
|
Millivolt
|
+Vout
|
Nominaler Input; volle Last; 20 MHZ
Bandbreite.
|
|
|
100
|
|
Millivolt
|
- Vout
|
|
Geräusche (Spitzen-Spitzen)
|
|
150
|
|
Millivolt
|
+Vout
|
|
|
150
|
|
Millivolt
|
- Vout
|
|
Kapazitive Last
vom themachine
|
220
|
|
1800
|
μF
|
+Vout
|
|
|
220
|
|
1800
|
μF
|
- Vout
|
1,4 Dynamische Resonanz-Eigenschaften
|
Parameter
|
Minute
|
Art
|
Maximal
|
Einheiten
|
Anmerkungen
|
|
Ändern Sie im Ausgangsstrom
|
|
480
|
|
Millivolt
|
50% bis 75% bis 50% Iout maximal; (di/dt=
0.1A/μs)
|
|
|
600
|
|
Millivolt
|
50% bis 75% bis 50% Iout maximal; (di/dt=
2.5A/μs)
|
|
Dynamische Genesungszeit
|
|
300
|
|
μS
|
|
|
Drehung-auf Zeit
|
|
30
|
|
Frau
|
Abfahren von vin zu vout Aufstieg bis 90%
|
|
Drehung-weg Overshoot
|
|
5
|
5
|
Frau
|
|
1,5 Funktionseigenschaften
|
Parameter
|
Minute
|
Art
|
Maximal
|
Einheiten
|
Anmerkungen
|
|
Schaltfrequenz
|
187
|
230
|
255
|
KHz
|
|
|
Ermöglichen Sie Strom
|
|
|
10
|
MA
|
|
|
Ermöglichen Sie (AN/AUS)
|
3,5
|
|
10
|
VDC
|
Auf-Steuerung, Logik hoch oder Schwimmen
|
|
-0,5
|
|
0,5
|
VDC
|
Aus-Steuerung, Logik niedrig
|
|
Überlastungs-Schutz
|
105
|
115
|
130
|
%
|
Emittergekoppelt, Impulsstrom (100% rared Last)
|
|
Kurzschlusssicherung
|
|
|
65
|
mΩ
|
Schluckaufmodus, seit der Wiederaufnahme
|
|
Über- Temperatur-Schutz
|
|
105
|
|
℃
|
Schützen Sie Punkt, angesichts PWB-Temperatur
|
|
|
90
|
|
℃
|
Prüfpunkt
|
1,6 Isolierungs-Eigenschaften
|
Parameter
|
Minute
|
Art
|
Maximal
|
Einheiten
|
Anmerkungen
|
|
Isolierungs-Spannung
|
1500
|
|
|
VDC
|
Input zum Ertrag
|
|
1500
|
|
|
VDC
|
Input zur Basis
|
|
500
|
|
|
VDC
|
Ertrag zur Basis
|
|
Isolationswiderstand
|
100
|
|
|
MΩ
|
An 500Vdc, zum es zu prüfen, wenn atmosphärisch
Druck und r. H ist 90%
|
|
Isolierungs-Kapazitanz
|
|
1000
|
|
PF
|
|
2. Allgemeine Eigenschaften
|
Parameter
|
Minute
|
Art
|
Maximal
|
Einheiten
|
Anmerkungen
|
|
Gewicht
|
|
2.8(80)
|
|
Unze (g)
|
|
|
MTBF (berechnet)
|
1
|
|
|
MHrs
|
TR-NWT-000332; 80% Last, 300LFM,
40℃ Ta
|
3. Klimaeigenschaften
|
Parameter
|
Minute
|
Art
|
Maximal
|
Einheiten
|
Anmerkungen
|
|
Betriebstemperatur
|
-40
|
|
100
|
℃
|
niedrige PWB-Temperatur
|
|
Lagertemperatur
|
-55
|
|
105
|
℃
|
Umgebend
|
|
Temperatur-Koeffizient
|
|
|
±0.02
|
%/℃
|
|
|
Feuchtigkeit
|
20
|
|
95
|
%R.H.
|
|
4. Standard-Befolgung
|
Parameter
|
Anmerkungen
|
|
MIL-STD-704
|
|
|
MIL-STD-1399
|
|
|
MIL-STD-810
|
|
|
UL/cUL60950
|
|
|
EN60950
|
|
|
GB4943
|
|
|
Iec 61000-4-2
|
|
5. Typische Welle und Kurven
Tabelle 1: Leistungsfähigkeit an der Sollleistungsspannung gegen.
Lastsstrom für Minimum, Nominal und Maximum
Eingangsspannung an 25°C.
Tabelle 2: Leistungsfähigkeit an Sollleistung Spannung und 60%
Nennleistung gegen Luftmenge für Umgebungstemperaturen
von 25°C, von 40°C und von 55°C (nominale Eingangsspannung).
Tabelle 3: Maximale Spitzenleistung, die Kurven gegen herabsetzt.
Umgebungstemperatur für Luftmengen von 0 LFM durch
400 LFM mit der Luft, die von Stift 3 fließt, um 1 festzustecken (nominaler Input
Spannung).
Tabelle 4: Ausgangsspannungskräuselung am nominalen Input
Strom der Spannung und der bewerteten Last (20 mV/div). Last
Kapazitanz: keramischer Kondensator 0.1μF und Tantal 10μF
Kondensator. Bandbreite: 20 MHZ.
Tabelle 5: Thermischer Plan des Konverters an der vollen Last
Strom (150W) mit der Luft 25°C, die mit der Rate von fließt
200 LFM. Luft fließt über den Konverter von
Stift 3, zum 1 festzustecken (nominale Eingangsspannung).
Tabelle 6: Thermischer Plan des Konverters an der vollen Last
Strom (150W) mit der Luft 25°C, die mit der Rate von fließt
200 LFM. Luft fließt über den Konverter von
Input zum Ertrag (nominale Eingangsspannung).
Tabelle 7: Drehung-auf Ausgleichstrom an der vollen Last (widerstrebende Last)
(20ms/div). Eingangsspannung vor-angewandt.
Ch1: Vout (10V/div); Ch2: AN/AUS-Input (2V/div)
Tabelle 8: Abschaltungsabfallzeit an der vollen Last (40 ms/div).
Ch1: Vout (10V/div); Ch2: AN/AUS-Input (2V/div)
Tabelle 9: Ausgangsspannungsantwort zur Schrittänderung herein
Lastsstrom (50%-75%-50% von Iout (maximal); dI/dt =
0.1A/μs). Lastskappe: 10μF, 100 mΩ ESR-Tantal
Kondensator und keramischer Kondensator 1μF. Ch1: Vout+
(200mV/div), Ch2: Vout - (200mV/div)
Tabelle 10: Ausgangsspannungsantwort zur Schrittänderung in der Last
Strom (50%-75%-50% von Iout (maximal): dI/dt = 2.5A/μs).
Lastskappe: 10μF, Tantalkondensator 100 mW ESR und
keramische Kappe 0.1μF. Ch1: Vout+ (200mV/div), Ch2:
Vout- (200mV/div)
6. Körperliche Informationen
6,1 Mechanischer Entwurf
Anmerkungen:
1. Steckt 4, 6 sind 1.52mm Durchmesser mit 2.16mm Durchmesser fest.
2. Steckt 1, 3 sind 1.02mm Durchmesser mit 1.65mm Durchmesser fest.
3. Toleranzen: x.x ±0.5mm.x.xx ±0.25mm
6,2 Anschlussbezeichnungen
|
Pin nein.
|
Name
|
Funktion
|
|
1
|
Vin (+)
|
Positive Eingangsspannung
|
|
3
|
Ermöglichen Sie
|
TTL-Input, zum des Konverters, bezogen zu Vin (-), mit internem an und abzustellen zieht hoch.
|
|
5
|
Vin (-)
|
Negative Eingangsspannung
|
|
6
|
Vout (-)
|
Negative Ausgangsspannung
|
|
9
|
COM
|
Boden
|
|
10
|
Vout (+)
|
Positive Ausgangsspannung
|
