Herkunftsort: | China |
Markenname: | Enargy |
Modellnummer: | XD50-48S12-POC |
Min Bestellmenge: | 1pcs |
---|---|
Preis: | Negotiation |
Lieferzeit: | 1-8 Wochen |
Zahlungsbedingungen: | Verhandlung |
Versorgungsmaterial-Fähigkeit: | 1000pcs/week |
Markieren: | DC-DC-Konverter der hohen Leistung,DDCmodul |
---|

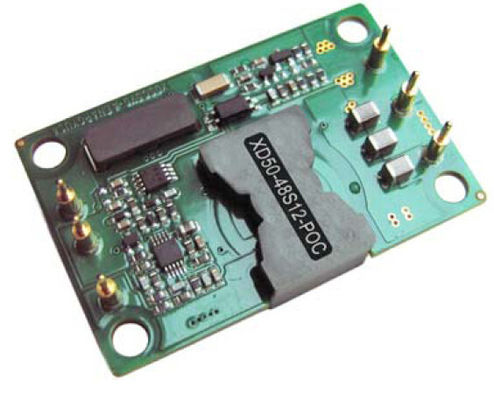

Ertrag 12V XD50-48S12-POC DC-DC Konverter-50W
Eigenschaften
Spitzenleistung: 50W
Breite Inputstrecke: 36-72VDC
Hohe Umwandlungs-Leistungsfähigkeit: 88%
Linie Regelung bis ±1%
Lastsregelung bis ±1%
Örtlich festgelegte Arbeitsfrequenz
Isolierungs-Spannung: 1500V
Ermöglichen Sie (AN/AUS) Steuerung
Geben Sie Überspannungsschutz aus
Geben Sie Überlastungsschutz aus
Schluckaufmoduskurzschlusssicherung
Übertemperaturschutz
Input Unterspannung Aussperrung
Produktübersicht
Moderne Energie des Gebrauches dieser DDCmodule
Verarbeitung, Steuerung und Verpackungstechniken zum bereitzustellen
die Leistung, die Flexibilität, die Zuverlässigkeit und die Wirtschaftlichkeit
von einer reifen Leistungskomponente. Aktive Hochfrequenzklammer
Schaltung versieht Dichte der hohen Leistung mit lärmarmem und
hohe Leistungsfähigkeit.
1. Elektrische Eigenschaften
Elektrische Eigenschaften treffen über dem vollen Betriebsbereich der Eingangsspannung, der Ertraglast (widerstrebend) und der Grundplatte zu
Temperatur, wenn nicht anders angegeben. Alle Temperaturen beziehen sich die auf Betriebstemperatur in der Mitte der Grundplatte.
1,1 Absolute Maximalleistungen
Parameter |
Minute |
Art |
Maximal |
Einheiten |
Anmerkungen |
Eingangsspannung |
|
|
78 |
VDC |
Ununterbrochen, inoperativ |
|
|
75 |
VDC |
Ununterbrochen, funktionierend |
|
|
|
78 |
VDC |
Funktionierender vorübergehender Schutz |
|
Isolierungsspannung |
|
|
2000 |
VDC |
IIn zu heraus |
Betriebstemperatur |
-55 |
|
100 |
℃ |
|
Lagertemperatur |
-55 |
|
125 |
℃ |
|
Ermöglichen Sie - Vin-Spannung |
-2 |
|
15 |
VDC |
|
1,2 Geben Sie Eigenschaften ein
Parameter |
Minute |
Art |
Maximal |
Einheiten |
Anmerkungen |
Funktionierende Eingangsspannung |
36 |
48 |
72 |
VDC |
Ununterbrochen |
Input-Anstiegs-Widerstand |
|
|
78 |
VDC |
<100ms> |
Unter-Spannung Aussperrung |
|
35,5 |
36,0 |
VDC |
Drehung - auf Schwelle |
32,5 |
33,5 |
|
VDC |
Drehung - weg von der Schwelle |
|
Maximaler Eingangsstrom |
|
1,6 |
|
A |
Volle Last; Input 36Vdc |
Leistungsfähigkeit |
|
91 |
|
% |
Tabellen 1-2 |
Ableitung, Bereitschafts |
|
2,0 |
3,5 |
W |
Keine Last |
Behinderter Eingangsstrom |
|
|
5 |
MA |
Ermöglichen Sie Stifttief |
Empfehlen Sie externen Input Kapazitanz |
|
100 |
|
uF |
Typischer ESR 0.1-0.2W |
1,3 Ausgangskennlinien
Parameter |
Minute |
Art |
Maximal |
Einheiten |
Anmerkungen |
Ausgangsspannungs-Satzball |
11,88 |
12,00 |
12,12 |
V |
Nominaler Input; Keine Last; 25℃ |
Ertrag-Strombereich |
0,1 |
|
10 |
A |
Ausgesetzt Thermaldas herabsetzen; |
Linie Regelung |
|
±0.2 |
±1 |
% |
Niedrige Linie zur hohen Linie; volle Last |
Lasts-Regelung |
|
±0.2 |
±1 |
% |
Keine Last zur vollen Last; nominaler Input |
Temperatur-Regelung |
|
±0.02 |
|
%/°C |
Über Betriebstemperaturbereich |
Strombegrenzung |
|
13 |
|
A |
Ausgangsspannung 90% von Nominal |
Kurzschlussstrom |
0 |
10 |
25 |
A |
Ausgangsspannung <250 mV=""> |
Effektivwert |
|
|
50 |
mVp-p |
Nominaler Input; volle Last; 20 MHZ Bandbreite; Siehe Tabellen 7 |
Spitzen-Spitzen |
|
|
75 |
mVp-p |
|
Höchstleistungs-Kappe. |
220 |
|
3300 |
μF |
Nominaler Input; volle Last |
Ausgangsspannungs-Ordnung |
-8 |
|
+10 |
% |
Nominaler Input; volle Last; 25°C |
1,4 Dynamische Resonanz-Eigenschaften
Parameter |
Minute |
Art |
Maximal |
Einheiten |
Anmerkungen |
Ändern Sie im Ausgangsstrom (di/dt= 0.1A/us) |
|
|
380 |
Millivolt |
50% bis 75% bis 50% Iout maximal am Nominal Umgebungstemperatur; Tabelle 5 |
Ändern Sie im Ausgangsstrom (di/dt= 1.5A/us) |
|
|
400 |
Millivolt |
50% bis 75% bis 50% Iout maximal am Nominal Umgebungstemperatur; Tabelle 6 |
Erholungszeit |
|
|
300 |
wir |
Zu innen 1% Vout nom. |
Drehung-auf Zeit |
|
5 |
|
Frau |
Volle Last; Vout=90% nom. |
Abschaltungsabfallzeit |
|
2 |
|
Frau |
Volle Last; Vout=10% nom. |
Ausgangsspannung Overshoot |
|
|
5 |
% |
|
1,5 Funktionseigenschaften
Parameter |
Minute |
Art |
Maximal |
Einheiten |
Anmerkungen |
Schaltfrequenz |
180 |
200 |
230 |
KHz |
Vorgeschriebenes Stadium und Isolierungsstadium |
Ordnung (Pin6) |
Sehen Sie Teil 6,2 Spannungs-Ordnung (Pin6) |
||||
Ausgangsspannungs-Ordnung |
|
|
10 |
% |
Ordnung oben, Ordnung Pin zu (-) Vout. |
8 |
|
|
% |
Ordnung unten, Ordnung Pin zu (+) Vout. |
|
Ermöglichen Sie (AN/AUS) Steuerung (Pin1) |
Sehen Sie Teil 6,1 |
||||
Ermöglichen Sie Spannung Ermöglichen Sie Quellstrom |
|
|
15 |
VDC |
Ermöglichen Sie Stiftdem schwimmen |
|
|
1 |
MA |
|
|
Ermöglichen Sie (Zweipunktregelung) Positive Logik |
1,0 |
|
15 |
% |
Auf-Steuerung, Logik hoch oder Schwimmen |
-0,5 |
|
0,3 |
% |
Aus-Steuerung, Logik niedrig |
1,6 Isolierungs-Eigenschaften
Parameter |
Minute |
Art |
Maximal |
Einheiten |
Anmerkungen |
Überspannungs-Schutz |
|
120 |
|
% |
Art: Spannung-Grenzemodus Minimale Last an der Nenneingangsspannung |
Überlastungs-Schutz |
|
120 |
|
% |
Emittergekoppelt, Impuls durch Impuls-Strom Grenzschwelle, (%Rated-Last) |
Kurzschlusssicherung |
|
|
65 |
mΩ |
Art: Schluckauf-Modus, Nicht-Verriegelnd, Selbst-Wiederaufnahme, Schwelle, Kurzschluss Widerstand |
Übertemperatur Schutz |
|
125 |
|
℃ |
Art: Nicht-Verriegeln, Selbst-Wiederaufnahme; Schwelle, PWB-Temperatur |
|
25 |
|
℃ |
Hysteresis |
1,7 Sicherheitsnorm
Parameter |
Minute |
Art |
Maximal |
Einheiten |
Anmerkungen |
Isolierungs-Spannung |
1500 |
|
|
VDC |
In zu heraus |
Isolationswiderstand |
10 |
|
|
MΩ |
An 500VDC, zum es zu prüfen, wenn atmosphärisch Druck und r. H ist 90% |
Isolierungs-Kapazitanz |
|
1000 |
|
PF |
|
2. Allgemeine Eigenschaften
Parameter |
Minute |
Art |
Maximal |
Einheiten |
Anmerkungen |
Betriebstemperatur |
-55 |
|
+100 |
℃ |
Ausgedehnte, niedrige PWB-Temperatur |
Lagertemperatur |
-55 |
|
+125 |
℃ |
Umgebend |
Temperatur-Koeffizient |
|
|
±0.02 |
%/℃ |
|
Feuchtigkeit |
10 |
|
95 |
%R.H. |
Relative Luftfeuchtigkeit, kondensationsfrei |
Gewicht |
|
0.88(25) |
|
Unze (g) |
Offener Rahmen |
MTBF (berechnet) |
1 |
|
|
MHrs |
TR-NWT-000332; 80% Last, 300LFM, 40℃ Ta |
Befolgung 3.Standards
Parameter |
Anmerkungen |
UL/cUl60950 |
|
EN60950 |
|
72/23/EEC |
|
93/68/EEC |
|
Nadel-Flammen-Test (Iec 695-2-2) |
prüfen Sie auf gesamter Versammlung; Brett u. Plastikkomponenten UL94V-0 konform |
Iec 61000-4-2 |
Esd-Test, 8kV - NP, 15kV luft- NP (normale Leistung) |
GR-1089-CORE |
Abbinden des Abschnitts 7 - elektrische Sicherheit, Abschnitt 9 -/Erdung |
Telcordia (Bell-Kern) GR-513 |
|
Eine externe Inputsicherung muss immer benutzt werden, um diesen Sicherheitsauflagen zu genügen. Kontakt unsere zur offiziellen Sicherheit
Zertifikate auf Neuerscheinungen oder Download von der Website ENARGY CORP.
4. QUALIFIKATIONS-PRÜFUNG
Parameter. |
| Einheiten |
Bedingungen |
Leben-Test |
32 |
95% bewertetes Vin und Last, Einheiten am Herabsetzen des Punktes, 1000 Stunden |
Erschütterung |
5 |
10-55Hz Schleife, 0,060" Gesamtexkursion, 1 Min./Schleife, 120 Schleifen für 3 Achse |
Mechanischer Schock |
5 |
Minimum 100g, 2 Rückgänge in x und y-Achse, 1 Rückgang in z-Achse |
Temperaturwechsel |
10 |
-40°C zu 100°C, Einheit Temp. Rampe 15°C/min., 500 Zyklen |
Energie/thermisches Radfahren |
5 |
Tolerierung = Minute zu maximalem, Vin = Minute zur maximalen, vollen Last, 100 Zyklen |
Entwurfs-Randstellung |
5 |
Tmin-10°C zu Tmax+10°C, 5°C Schritte, Vin = Minute zu maximalem, Last 0-105% |
Feuchtigkeit |
5 |
85°C, 85% relative Feuchtigkeit, 1000 Stunden, 2 Minuten an und 6 Stunden weg |
Solderability |
15 Stifte |
MIL-STD-883, Methode 2003 |
· Umfangreiche Kennzeichnungsprüfung aller Produkte ENARGY CORP. und Herstellungsverfahren wird zu durchgeführt
garantieren Sie, dass wir robustes, zuverlässiges Produkt liefern. Treten Sie mit Fabrik für offizielles Produktfamilienqualifikationsdokument in Verbindung.
· WAHLEN
ENARGY CORP. stellt verschiedene Wahlen für die Logik-Richtung, Pin-Länge und Eigenschaft zur Verfügung, die für diese Familie von DC/DC eingestellt werden
Konverter. Konsultieren Sie bitte die Seite 10 dieses Spezifikationsblattes zu Information über verfügbare Wahlen.
5. BEARBEITEN SIE CURVE&WAVE
Tabelle 1: Leistungsfähigkeit an der Sollleistungsspannung gegen Last
Strom für Minimum, Nominal und maximale Eingangsspannung
an 25°C.
Tabelle 2: Leistungsfähigkeit an Sollleistung Spannung und 60%
Nennleistung gegen Luftmenge für Umgebungstemperaturen von
25°C, 40°C und 55°C (nominales Vin).
Tabelle 3: Drehung-auf Ausgleichstrom an der vollen Last (widerstrebende Last) (2
ms/div). Eingangsspannung vor-angewandt.
Ch 1: Vout (5V/div).
Ch 2: AN/AUS-Input (500mV/div)
Tabelle 4: Abschaltungsabfallzeit an der vollen Last (2 ms/div).
Ch 1: Vout (5V/div)
Ch 2: AN/AUS-Input (500mV/div)
Tabelle 5: Ausgangsspannungsantwort zur Schrittänderung in der Last
gegenwärtig (50%-75%-50% von Iout (maximal); dI/dt = 0.1A/μs). Last
Kappe: 220μF, 45m Ω ESR Tantalkondensator und 1μF
keramischer Kondensator. Ch 1: Vout (100mV/div, 400uS /div)
Figure6: Ausgangsspannungsantwort zur Schrittänderung in der Last
Strom (50%-75%-50% von Iout (maximal): dI/dt = 2.5A/μs). Last
Kappe: 220μF, 45m Ω ESR Tantalkondensator und 1μF
keramische Kappe. Ch 1: Vout (100mV/div, 400uS /div)
Tabelle 7: Ausgangsspannungskräuselung an der nominalen Eingangsspannung und
Strom der bewerteten Last (20mV/div). Lastskapazitanz: 1μF
keramischer Kondensator und Kondensator des Tantals 10μF. Bandbreite:
20 MHZ.
6. Pin-Funktions-Beschreibung
6,1 Ermöglichen Sie (AN/AUS) Steuerung (Pin 1)
Der Ermöglichungsstift erlaubt, dass das Energiemodul an und elektronisch ausgeschaltet ist. Die (AN/AUS) Funktion des Ermöglichunges ist
nützlich für die Konservierung von Batterieleistung, für pulsierte Energieanwendung oder für die oben der Reihe nach ordnende Energie.
Der Ermöglichungsstift wird zum - Vin bezogen. Er wird innerlich hochgezogen, also wird keine externe Spannungsquelle angefordert. Ein offenes
Schalter des Kollektors (oder öffnen Sie Abfluss), wird zur Steuerung des Ermöglichungsstiftes empfohlen.
Wenn Sie den Ermöglichungsstift verwenden, überprüfen Sie, ob der Hinweis wirklich ist - Vin-Stift, nicht vor filternder EMS oder
entfernt von der Einheit. Das Steuersignal optisch verbinden und den Opto Koppler direkt am Modul lokalisieren werden es tun
vermeiden Sie irgendwelche Probleme. Wenn der Ermöglichungsstift nicht benutzt wird, kann er das Schwimmen gelassen werden (positive Logik) oder an das - Vin angeschlossen werden
Stift (negative Logik). Stellen Sie a-Details fünf mögliche Stromkreise für das Fahren des AN/AUS-Stiftes dar. Zahl B ist ein ausführlicher Blick von
der interne AN/AUS-Schaltkreis.
Stellen Sie A dar: Verschiedene Stromkreise für das Fahren des AN/AUS-Stiftes.
Zahl B: Interner AN/AUS-Stiftschaltkreis.
6,2 Spannungs-Ordnung (Pin 6)
Ausgangsspannung kann mit einem externen Widerstand auf oder ab justiert werden. Es gibt positive Ordnungslogik und -negativ
Ordnungslogik verfügbar. Für positive Logik erhöht sich die Ausgangsspannung, wenn ein externer Zutatwiderstand angeschlossen wird
zwischen dem Ordnungs- und Vout-(+) Stift. Die Ausgangsspannung verringert sich, wenn ein externer Zutatwiderstand angeschlossen wird
zwischen Ordnungs- und COM-Stift. Ein Multidrehung 20Ký Ordnungstopf kann auch benutzt werden, um die Ausgangsspannung auf oder ab zu justieren. (Zahl
C U.D).
Ertrag-Ordnung
Ordnung-Oben |
Ordnung Pin zu COM |
Ordnung-Unten |
Ordnung Pin zu Vout (+) |
Zahl C: Ausgangsspannungs-Ordnung Externalstromkreis
Zahl D: Ordnungs-Topf-Verbindung.
7. Grundlegende Operations-und Eigenschafts-Anwendung
7,1 Ertrag-Kräuselung u. Geräusch-Test
Die Ertragkräuselung wird aus Grundfrequenzkräuselungs- und HochfrequenzschaltungsStörimpulsen verfasst.
grundlegende Schaltfrequenzkräuselung (oder grundlegende Kräuselung) ist im 100KHz zur Strecke 1MHz; die Hochfrequenzschaltung
Störimpuls (oder Schaltungsgeräusche) sind in den 10 MHZ zur Strecke 50MHz. Die Schaltungsgeräusche werden normalerweise mit 20 spezifiziert
MHZ-Bandbreite, zum aller bedeutenden Harmonik für die Störimpulse mit einzuschließen.
Die einfachste Weise, die Ertragkräuselung und -geräusche zu messen ist, eine Oszilloskopsondenspitze und einen Bodenring zu benutzen, die gedrückt werden
direkt gegen den Leistungsverstärker geben Sie Stifte, wie gezeigt unten aus. Dieses stellt die kürzeste mögliche Beziehung herüber her
die Ausgangsanschlüsse. Die Masseklemme der Oszilloskopsonde sollte nie im Kräuselungs- und Geräuschmaß benutzt werden.
Masseklemme tritt nicht nur als eine Antenne und eine Aufnahme die ausgestrahlte Hochfrequenzenergie auf, aber sie führt ein
Gleichtaktgeräusche zum Maß auch.
Der Standardprüfaufbau für Kräuselung u. Lärmmessung wird in der Zahl E. gezeigt. Ein Sondensockel (Tektronix, P.N.
131.0258-00) wird verwendet, damit die Maße die Geräuschaufnahme beseitigen, die mit langer Masseklemme von Bereichsonden verbunden ist.
Zahl E: Kräuselungs-u. Geräusch-Standard-Prüfungs-Durchschnitte.
7,2 Typischer Anwendungs-Stromkreis
Zahl F: Typischer Anwendungsstromkreis (Einheit der negativen Logiks, dauerhaft ermöglicht).
Anwendungs-Stromkreise: Die folgende Zahl F liefert einen typischen Schaltplan, der den filternden Input einzeln aufführt und
Spannungszutat.
7,3 Input-Entstörung
DC-DC Konverter erzeugen von Natur aus bedeutende Niveaus von geleiteten und ausgestrahlten Geräuschen. Es gibt zwei Arten geleitete Geräusche: Gleichtakt- und Differenzialmodusgeräusche. Die Gleichtaktgeräusche hängen direkt mit der effektiven parasitären Kapazitanz zwischen den Energiemodul-Inputleitern und der Gehäusemasse zusammen. Die differenzialen Modusgeräusche sind über den Inputleitern. Es wird empfohlen, um irgendein Niveau von EMS-Unterdrückung zum Energiemodul zu haben.
Geleitete Geräusche auf den Eingangsleistungslinien können als Differenzial- oder Gleichtaktgeräuschstrom auftreten entweder.
Klassenziel für Störspannungen ist EN55022 Klasse A (FCC Part15). (Sehen Sie Zahl G)
Zahl G: Input-Entstörung
7,4 Input reflektierter Kräuselungs-Strom
Der Konverter zeichnet Strom von der Eingangsleistung
Quelle, nur wenn der Inputschalter eingeschaltet ist. Dieses schafft a
gegenwärtiger Fluss des Pulsierens von der Inputquelle. Reflektiert
Kräuselungsstrom wird als Spitzen-Spitzenstrom mit a gemessen
gegenwärtige Sonde über 0 zur Bandbreite 20MHz. Kräuselungsstrom
kann durch einen externen Filter Π (PU) wie gezeigt unterdrückt werden
unten. sehen Sie Zahl H.
Zahl H: Input reflektierter Kräuselungs-Strom.
7,5 Schutz-Eigenschaften
· Input Unter-Spannung Aussperrung: Der Konverter ist entworfen, um abzustellen, wenn die Eingangsspannung zu niedrig ist und hilft vermeiden ein Inputsystem-Instabilitätsproblem, der Ausrück-Schaltkreis ist ein Komparator mit DC-Hysteresis. Wenn die Eingangsspannung steigt, muss sie den typischen Schwellenspannungs-Schwellenwert übersteigen (aufgelistet auf der Spezifikationsseite) bevor der Konverter einschaltet. Sobald der Konverter eingeschaltet ist, muss die Eingangsspannung unterhalb des typischen Schwellenspannungs-Schwellenwertes fallen
vor dem Konverter stellt ab.
· Ertrag-Strombegrenzung: Die maximale Strombegrenzung bleibt als die Ausgangsspannungstropfen konstant. Jedoch einmal ist der Widerstand vom kurzen über dem Ertrag genug klein, den Ausgangsspannungsspannungsabfall unterhalb der spezifizierten Ertrag DC-Strombegrenzungs-Abschaltungs-Spannung zu machen, den Konverter in unbestimmten Kurzschlusssicherungszustand des Schluckaufmodus, bis die Kurzschlusszustand entfernt ist. Dieses verhindert Überhitzung des Konverters oder des Ladungsträgers.
· Übertemperaturabschaltung: Ein Temperaturfühler auf dem Konverter fragt die Durchschnittstemperatur des Moduls ab. Der thermische Abschaltstromkreis ist entworfen, um den Konverter weg von zu drehen, wenn die Temperatur am abgefragten Standort den Übertemperaturabschaltungswert erreicht. Er lässt den Konverter wieder einschalten wenn die Temperatur der abgefragten Standortfälle durch die Menge des Übertemperaturabschaltungs-Wiederanlaufs-Hysteresiswertes.
8. MECHANISCHES DIAGRAMM
ANMERKUNGEN:
1. Alle Stifte sind 0,040" (1.02mm)
Durchmesser mit 0,09" (2.2mm) Durchmesser.
Distanzhülsenschultern.
8,1 Anschlussbezeichnungen
Pin nein. |
Name |
Funktion |
1 |
Ermöglichen Sie |
TTL-Input, zum des Konverters, bezogen zu Vin (-), mit internem an und abzustellen zieht hoch. |
2 |
Vin (-) |
Negative Eingangsspannung |
3 |
Vin (+) |
Positive Eingangsspannung |
4 |
Vout (+) |
Positive Ausgangsspannung |
5 |
COM |
Boden |
6 |
Vout (-) |
Negative Ausgangsspannung |
Ansprechpartner: Miss. Angel
Telefon: 1598940345
Faxen: 86-755-3697544
Schwarzes Mikro des Plastik-3FF zu normalem SIM-Adapter, Mikro-500pcs in einer Mehrzwecktasche
Standardplastik-ABS Mikro zu normalem SIM-Adapter für Handy
Heißes verkaufendes Mikro- Sim zu Standard-Sim-Adapter für normales Mobile
Plastik-ABS Nano-SIM Adapter, Nano-SIM-Karten-Adapter IPhone 4
Schwarze Nano-- SIM Adapter IPhone 5 mit Nano--4FF - 3FF
Einzigartiger Nano-SIM Adapter IPhone5 Plastik-ABS Nano zur Minikarte
4FF - Adapter 3FF SIM, Nano-- zu Mikro-Sim-Adapter 500pcs in einer Mehrzwecktasche
Plastik-ABS 3FF Mikro-SIM Adapter für IPhone 4 oder IPhone 5
Nano-Plastik 2 in 1 kombiniertem Adapter des Mikro-SIM für IPhone 5 1,2 x 0.9cm
