DDCmodul 8V

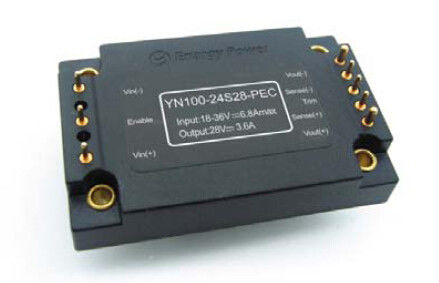

Ertrag 28V YN100-24S28-PEC DC-DC Konverter-100W

Hauptmerkmale

Spitzenleistung: 100W

Breite Inputstrecke: 18-36Vdc

Hohe Umwandlungs-Leistungsfähigkeit: Bis 93%

Linie Regelung bis ±1%

Lastsregelung bis ±1%

Isolierungsspannung: 1500V

Ermöglichen Sie (AN/AUS) Steuerung

Geben Sie Überstromschutz aus

Schluckaufmoduskurzschlusssicherung

Übertemperaturschutz

Input Unterspannung Aussperrung

Produktübersicht

Moderne Energie des Gebrauches dieser DDCmodule

Verarbeitung, Steuerung und Verpackungstechniken zum bereitzustellen

die Leistung, die Flexibilität, die Zuverlässigkeit und die Wirtschaftlichkeit

von einer reifen Leistungskomponente. Aktive Hochfrequenzklammer

Schaltung versieht Dichte der hohen Leistung mit lärmarmem und

hohe Leistungsfähigkeit.

1. Elektrische Eigenschaften

1,1 Absolute Maximalleistungen

Parameter	Minute	Art	Maximal	Einheiten	Anmerkungen
Eingangsspannung			45	VDC	Ununterbrochen, inoperativ
			40	VDC	Ununterbrochen, funktionierend
			45	VDC	Funktionierender vorübergehender Schutz,<100ms>
Isolierungs-Spannung			2000	VDC	Input zum Ertrag
Betriebstemperatur	-40		100	℃	PWB-Temperatur
Lagertemperatur	-55		105	℃
Ermöglichen Sie - Vin-Spannung	-0,5		10	VDC

1,2 Geben Sie Eigenschaften ein

Parameter	Minute	Art	Maximal	Einheiten	Anmerkungen
Eingangsspannungsbereich	18	24	36	VDC
Unter-Spannung Aussperrung		17,5	17,9	VDC	Prüfpunkt
	15,5	16,5		VDC	Schützen Sie Punkt
Maximaler Eingangsstrom			6,7	A	Vin-Minute, volle Last des Ertrages
Leistungsfähigkeit		92		%	Nennaufnahme; Bewertete Last
Ableitung, Bereitschafts		5	13	W	Keine Last

1,3 Ausgangskennlinien

Parameter	Minute	Art	Maximal	Einheiten	Anmerkungen
Ausgangsspannungs-Satzball	27,72	28,00	28,28	VDC	Nenneingangsspannung, keine Last
Ausgangsspannungs-Strecke	27,50	28,00	28,50	VDC
Ertrag-Strombereich	0		3,57	A
Linie Regelung		±0.5	±1.0	%
Lasts-Regelung		±0.09	±1.0	%
Strombegrenzung	3,75	4,28	4,64	A	95% der Nennleistungsspannung
Kurzschluss-Strom	3,57	3,57	4,28	A
Effektivwert		200		Millivolt	Nominaler Input; volle Last; 20MHz, Bandbreite
Spitzen-Spitzen		280		Millivolt
Kapazitive Last von Maschine			2200	μF

1,4 Dynamische Resonanz-Eigenschaften

Parameter	Minute	Art	Maximal	Einheiten	Anmerkungen
Ändern Sie im Ausgangsstrom		700		Millivolt	50% bis 75% bis 50% Iout maximal; (di/dt= 0.1A/µs)
		720		Millivolt	50% bis 75% bis 50% Iout maximal; (di/dt= 2.5A/µs)
Dynamische Genesungszeit		300		μS
Anstiegszeit		15		Frau	Abfahren von vin zu vout Aufstieg bis 90%
Drehung-weg Overshoot			5	Frau

1,5 Funktionseigenschaften

Parameter	Minute	Art	Maximal	Einheiten	Anmerkungen
Schaltfrequenz	187	230	255	KHz
Ertrag-Ordnung		8		% Vout	tTrim oben
		8			Ordnung unten
Ermöglichen Sie Strom			0,5	MA
Ermöglichen Sie (AN/AUS)	3,5		10	VDC	Auf-Steuerung, Logik hoch oder Schwimmen
	-0,5		0,5	VDC	Aus-Steuerung, Logik niedrig
Überlastungs-Schutz	105	120	130	%	Emittergekoppelt, Impulsstrom (100% rared Last)
Kurzschlusssicherung			65	mΩ	Schluckaufmodus, seit der Wiederaufnahme
Über- Temperatur-Schutz		105		℃	Schützen Sie Punkt, angesichts PWB-Temperatur
		90		℃	Prüfpunkt

1,6 Isolierungs-Eigenschaften

Parameter	Minute	Art	Maximal	Einheiten	Anmerkungen
Isolierungs-Spannung	1500			VDC	Input zum Ertrag
	1500			VDC	Input zur Basis
	500			VDC	Ertrag zur Basis
Isolationswiderstand	10			MΩ	An 500Vdc, zum es zu prüfen, wenn Atmosphärendruck und r. H 90% ist
Isolierungs-Kapazitanz		1000		PF

2. Allgemeine Eigenschaften

Parameter	Minute	Art	Maximal	Einheiten	Anmerkungen
Gewicht		2.5(72)		Unze (g)
MTBF (berechnet)	1			MHrs	TR-NWT-000332; 80% Last, 300LFM, 40℃ Ta

3. Klimaeigenschaften

Parameter	Minute	Art	Maximal	Einheiten	Anmerkungen
Betriebstemperatur	-40		100	℃	niedrige PWB-Temperatur
Lagertemperatur	-55		105	℃	Umgebend
Temperatur-Koeffizient			±0.02	%/℃
Feuchtigkeit	20		95	%R.H.

4. Standard-Befolgung

Parameter	Anmerkungen
MIL-STD-704
MIL-STD-1399
MIL-STD-810
UL/cUL60950
EN60950
GB4943
Iec 61000-4-2

5. Typische Welle und Kurven

Tabelle 1: Leistungsfähigkeit an der Sollleistungsspannung gegen.

Lastsstrom für Minimum, Nominal und Maximum

Eingangsspannung an 25°C.

Tabelle 2: Leistungsfähigkeit an Sollleistung Spannung und 60%

Nennleistung gegen Luftmenge für Umgebungstemperaturen von

25°C, 40°C und 55°C (nominale Eingangsspannung).

Tabelle 3: Maximale Spitzenleistung, die Kurven gegen herabsetzt.

Umgebungstemperatur für Luftmengen von 0 LFM durch

400 LFM mit der Luft, die von Stift 3 fließt, um 1 festzustecken (nominaler Input

Spannung).

Tabelle 4: Ausgangsspannungskräuselung am nominalen Input

Strom der Spannung und der bewerteten Last (20 mV/div). Last

Kapazitanz: keramischer Kondensator 0.1μF und Tantal 10μF

Kondensator. Bandbreite: 20 MHZ.

Tabelle 5: Thermischer Plan des Konverters an der vollen Last

Strom (100W) mit der Luft 25°C, die mit der Rate von fließt

200 LFM. Luft fließt über den Konverter von

Stift 3, zum 1 festzustecken (nominale Eingangsspannung).

Tabelle 6: Thermischer Plan des Konverters an der vollen Last

Strom (100W) mit der Luft 25°C, die mit der Rate von fließt

200 LFM. Luft fließt über den Konverter von

Input zum Ertrag (nominale Eingangsspannung).

Tabelle 7: Drehung-auf Ausgleichstrom an der vollen Last (widerstrebende Last)

(100ms/div). Eingangsspannung vor-angewandt.

Ch1: AN/AUS-Input (1V/div; Ch2: Vout (20V/div)

Tabelle 8: Abschaltungsabfallzeit an der vollen Last (40 ms/div).

Ch1: AN/AUS-Input (1V/div; Ch2: Vout (20V/div)

Tabelle 9: Ausgangsspannungsantwort zur Schrittänderung herein

Lastsstrom (50%-75%-50% von Iout (maximal); dI/dt =

0.1A/μs). Lastskappe: 10μF, 100 mΩ ESR-Tantal

Kondensator und keramischer Kondensator 0.1μF. Ch1: Vout

(1V/div)

Tabelle 10: Ausgangsspannungsantwort zur Schrittänderung in der Last

Strom (50%-75%-50% von Iout (maximal): dI/dt = 2.5A/μs). Last

Kappe: 10μF, Tantalkondensator 100 mW ESR und 0.1μF keramisch

Kappe. Ch1: Vout (1V/div)

6. Körperliche Informationen

6,1 Mechanischer Entwurf

Anmerkungen:

1. Stifte 6, 10 sind 1.52mm Durchmesser mit 2.16mm Durchmesser.

2. Anderes steckt 1.02mm Durchmesser mit 1.65mm Durchmesser fest.

3. Toleranzen: x.x ±0.5mm.x.xx ±0.25mm

6,2 Anschlussbezeichnungen

Pin nein.	Name	Funktion
1	Vin (+)	Positive Eingangsspannung
2	NU	NU
3	Ermöglichen Sie	TTL-Input, zum des Konverters, bezogen zu Vin (-), mit internem an und abzustellen zieht hoch.
4	NU	NU
5	Vin (-)	Negative Eingangsspannung
6	Vout (-)	Negative Ausgangsspannung
7	Richtung (-)	Negative Fernrichtung. Richtung möglicherweise (-) sich an Vout angeschlossen sein (-) oder öffnet nach links.
8	Ordnung	Ausgangsspannungsordnung. Lassen Sie Ordnungsstift offen für Sollleistungsspannung.
9	Fragen Sie ab (+)	Positive Fernrichtung. Richtung (+) sich an Vout angeschlossen sein (+) oder öffnet möglicherweise nach links.
10	Vout (+)	Positive Ausgangsspannung
