Breite Inputstrecke 20 - Konverter 40W 60V DC-DC gaben 5V 8A XD40-24S5-POCW aus

Breite Inputstrecke 20 - Konverter 40W 60V DC-DC gaben 5V 8A XD40-24S5-POCW aus

Wide input range 20 - 60V DC-DC Converters 40W Output 5V 8A XD40-24S5-POCW

Produktdetails:

Herkunftsort: China
Markenname: Enargy
Modellnummer: XD40-24S5-POCW

Zahlung und Versand AGB:

Min Bestellmenge: 1pcs
Preis: Negotiation
Lieferzeit: 1-8 Wochen
Zahlungsbedingungen: Verhandlung
Versorgungsmaterial-Fähigkeit: 1000pcs/week
Jetzt kontaktieren
Ausführliche Produkt-Beschreibung

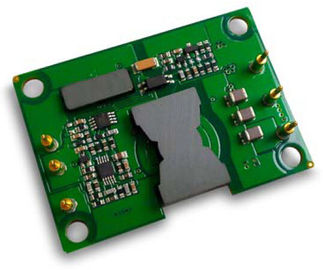

Ertrag 5V 8A XD40-24S5-POCW DC-DC Konverter-40W





Hauptmerkmale

Spitzenleistung: 40W

Breite Inputstrecke: 20-60Vdc

Hohe Umwandlungs-Leistungsfähigkeit: Bis 91%

Linie Regelung bis ±1%

Lastsregelung bis ±1%

Örtlich festgelegte Arbeitsfrequenz

Isolierungsspannung: 1500V

Ermöglichen Sie (AN/AUS) Steuerung

Geben Sie Überspannungsschutz aus

Geben Sie Überlastungsschutz aus

Schluckaufmoduskurzschlusssicherung

Übertemperaturschutz

Input Unterspannung Aussperrung

Ausgangsspannungsordnung: -8~+10%



Produktübersicht

Moderne Energie des Gebrauches dieser DDCmodule

Verarbeitung, Steuerung und Verpackungstechniken zum bereitzustellen

die Leistung, die Flexibilität, die Zuverlässigkeit und die Wirtschaftlichkeit

von einer reifen Leistungskomponente. Aktive Hochfrequenzklammer

Schaltung versieht Dichte der hohen Leistung mit lärmarmem und

hohe Leistungsfähigkeit.



1. Elektrische Eigenschaften

Elektrische Eigenschaften treffen über dem vollen Betriebsbereich der Eingangsspannung, der Ertraglast und der Grundplattetemperatur, wenn nicht anders angegeben zu. Alle Temperaturen beziehen sich die auf Betriebstemperatur in der Mitte der Grundplatte. Alle Datenprüfung an Ta=25oC schließen besondere Definition aus.

1,1 Absolute Maximalleistungen

Parameter

Minute

Art

Maximal

Einheiten

Anmerkungen

Eingangsspannung





65

VDC

Ununterbrochen, inoperativ





60

VDC

Ununterbrochen, funktionierend





65

VDC

Funktionierender vorübergehender Schutz,<100ms>

Isolierungsspannung





2000

VDC

Input zum Ertrag

Betriebstemperatur

-55



100



Lagertemperatur

-55



125



Ermöglichen Sie - Vin-Spannung

-2,0



10

VDC





1,2 Geben Sie Eigenschaften ein

Parameter

Minute

Art

Maximal

Einheiten

Anmerkungen

Eingangsspannungsbereich

20

48

60

VDC

Ununterbrochen

Unter-Spannung Aussperrung

19,0

19,5

19,9

VDC

Drehung - auf Schwelle

18,0

18,5

19,0

VDC

Drehung - weg von der Schwelle

Maximaler Eingangsstrom





2,5

A

Volle Last; Input 20Vdc

Leistungsfähigkeit



89



%

Tabellen 1-4

Ableitung





5

W

Keine Last

Behinderter Eingangsstrom





5

MA

Ermöglichen Sie Stifttief

Empfehlen Sie externen Input

Kapazitanz



100



uF

Typischer ESR 0.1-0.2W



1,3 Ausgangskennlinien

Parameter

Minute

Art

Maximal

Einheiten

Anmerkungen

Ausgangsspannungs-Satzball

4,95

5,00

5,05

VDC

Nominaler Input; Keine Last

Ausgangsspannungs-Strecke

4,90

5,00

5,10

VDC

Keine Last zur Maximallast

Ertrag-Strombereich

0



8

A

Ausgesetzt das thermische Herabsetzen 100LFM,

Tabellen 5 - 8

Linie Regelung



±0.2

±1

%

Niedrige Linie zur hohen Linie; volle Last

Lasts-Regelung



±0.2

±1

%

Keine Last zur vollen Last; nominaler Input

Temperatur-Regelung



±0.002

±0.02

%/°C

Über Betriebstemperaturbereich

Strombegrenzung



11



A

Ausgangsspannung 90% von Nominal

Kurzschlussstrom

0

10

20

A

Ausgangsspannung <250 mV="">

Kräuselung (Effektivwert)



15



Millivolt

Nominaler Input; volle Last; 20 MHZ

Bandbreite; Siehe Tabelle 13

Lärmen Sie (Spitzen-Spitzen)



75



Millivolt

Höchstleistungs-Kappe.





2200

μF

Nominaler Input; volle Last

Ausgangsspannungs-Ordnung

-8



+10

%

Nominaler Input; volle Last



1,4 Dynamische Resonanz-Eigenschaften

Parameter

Minute

Art

Maximal

Einheiten

Anmerkungen

Ändern Sie im Ausgangsstrom

(di/dt= 0.1A/us)



250



Millivolt

50% bis 75% bis 50% Iout maximal; Tabelle 11

Ändern Sie im Ausgangsstrom

(di/dt= 2.5A/us)



250



Millivolt

50% bis 75% bis 50% Iout maximal; Tabelle 12

Erholungszeit





300

wir

Zu innen 1% Vout nom.

Drehung-auf Zeit



5



Frau

Volle Last; Vout=90% nom. Tabelle 9

Abschaltungsabfallzeit



2



Frau

Volle Last; Vout=10% nom. Tabelle 10

Ausgangsspannung Overshoot





5

%





1,5 Funktionseigenschaften

Parameter

Minute

Art

Maximal

Einheiten

Anmerkungen

Schaltfrequenz

180

200

230

KHz

Vorgeschriebenes Stadium und Isolierungsstadium

Ordnung (Pin6)

Sehen Sie Teil 7,2 Spannungs-Ordnung (Pin6)

Ausgangsspannungs-Ordnung





10

%

Ordnung oben, Ordnung Pin zu (-) Vout.





8

%

Ordnung unten, Ordnung Pin zu (+) Vout.

Ermöglichen Sie (AN/AUS) Steuerung (Pin1)

Sehen Sie Teil 7,1

Ermöglichen Sie Spannung

Ermöglichen Sie Quellstrom





15

VDC

Ermöglichen Sie Stiftdem schwimmen





1

MA



Ermöglichen Sie (AN/AUS) Steuerung

Positive Logik

1,0



15

VDC

Auf-Steuerung, Logik hoch oder Schwimmen

-0,5



0,3

VDC

Aus-Steuerung, Logik niedrig

Überspannungs-Schutz



120



%



Überlastungs-Schutz



120



%

Emittergekoppelt, Impuls durch Impuls-Strom

Grenzschwelle, (%Rated-Last)

Kurzschlusssicherung





65

Art: Schluckauf-Modus, Nicht-Verriegelnd,

Selbst-Wiederaufnahme, Schwelle, Kurzschluss

Widerstand



1,6 Isolierungs-Eigenschaften

Parameter

Minute

Art

Maximal

Einheiten

Anmerkungen

Isolierungs-Spannung

1500





VDC

Input zum Ertrag

Isolationswiderstand

10





An 500VDC, zum es zu prüfen, wenn atmosphärisch

Druck und r. H ist 90%

Isolierungs-Kapazitanz



1000



PF





2. Allgemeine Eigenschaften

Parameter

Minute

Art

Maximal

Einheiten

Anmerkungen

Gewicht



0.88(25)



Unze (g)

Offener Rahmen

MTBF (berechnet)

1





MHrs1

TR-NWT-000332; 80% Last, 300LFM,

40℃ Ta



3. Klimaeigenschaften

Parameter

Minute

Art

Maximal

Einheiten

Anmerkungen

Betriebstemperatur

-55



+100

Ausgedehnte, niedrige PWB-Temperatur

Lagertemperatur

-55



+125

Umgebend

Temperatur-Koeffizient





±0.02

%/℃



Feuchtigkeit

20



95

%R.H.

Relative Luftfeuchtigkeit, kondensationsfrei



4. Standard-Befolgung

Parameter

Anmerkungen

UL/cUL60950



EN60950



GB4943



Nadel-Flammen-Test (Iec 695-2-2)

prüfen Sie auf gesamter Versammlung; Brett u. Plastikkomponenten UL94V-0 konform

Iec 61000-4-2





5. Qualifikations-Spezifikation

Parameter

Anmerkungen

Erschütterung

10-55Hz Schleife, 1 Min./Schleife, 120 Schleifen für Achse 3

Mechanischer Schock

Minute 100g, 2 Rückgänge in x und y-Achse, 1 Rückgang in z-Achse

Kälte (in Kraft)

Anzeige IEC60068-2-1

Feuchte Hitze

IEC60068-2-67 CY

Temperaturwechsel

-40°C zu 100°C, Rampe 15°C/min., 500 Zyklen

Energie/thermisches Radfahren

Vin = Minute zur maximalen, vollen Last, 100 Zyklen

Entwurfs-Randstellung

Tmin-10°C zu Tmax+10°C, 5°C tritt, Vin = Minute zu maximalem, Last 0-105%

Leben-Test

95% veranschlagte Vin und Last, Einheiten am Herabsetzen des Punktes, 1000 Stunden

Solderability

IEC60068-2-20





6. Typische Welle und Kurven

Breite Inputstrecke 20 - Konverter 40W 60V DC-DC gaben 5V 8A XD40-24S5-POCW ausBreite Inputstrecke 20 - Konverter 40W 60V DC-DC gaben 5V 8A XD40-24S5-POCW aus

Tabelle 1: Leistungsfähigkeit an der Sollleistungsspannung gegen Last
Strom für Minimum, Nominal und maximale Eingangsspannung
an 25°C.

Tabelle 2: Leistungsfähigkeit an Sollleistung Spannung und 60%
Nennleistung gegen Luftmenge für Umgebungstemperaturen von
25°C, 40°C und 55°C (nominale Eingangsspannung).



Breite Inputstrecke 20 - Konverter 40W 60V DC-DC gaben 5V 8A XD40-24S5-POCW ausBreite Inputstrecke 20 - Konverter 40W 60V DC-DC gaben 5V 8A XD40-24S5-POCW aus

Tabelle 3: Verlustleistung an der Sollleistungsspannung gegen.
Lastsstrom für Minimum, Nominal und maximalen Input
Spannung an 25°C.

Tabelle 4: Verlustleistung an der Sollleistungsspannung und
60% Nennleistung gegen Luftmenge für Luft
Temperaturen von 25°C, von 40°C und von 55°C (nominaler Input
Spannung).



Breite Inputstrecke 20 - Konverter 40W 60V DC-DC gaben 5V 8A XD40-24S5-POCW ausBreite Inputstrecke 20 - Konverter 40W 60V DC-DC gaben 5V 8A XD40-24S5-POCW aus

Tabelle 5: Maximale Spitzenleistung, die Kurven gegen herabsetzt.
Umgebungstemperatur für Luftmengen von 0 LFM durch
400 LFM mit der Luft, die von Stift 1 fließt, um 3 festzustecken (nominaler Input
Spannung).

Tabelle 6: Thermischer Plan des Konverters bei 8 Ampere-Lastsstrom
(40W) mit der Luft 25°C, die mit der Rate von 200 LFM fließt. Luft ist
Fließen über den Konverter von Stift 1, zum 3 festzustecken (Nominal
Eingangsspannung).



Breite Inputstrecke 20 - Konverter 40W 60V DC-DC gaben 5V 8A XD40-24S5-POCW ausBreite Inputstrecke 20 - Konverter 40W 60V DC-DC gaben 5V 8A XD40-24S5-POCW aus

Tabelle 7: Macht-herabsetzende Kurven der Höchstleistung gegen.
Umgebungstemperatur für Luftmengen von 0 LFM durch
400 LFM mit der Luft, die von Input zu Ertrag fließt (Nominal
Eingangsspannung).

Tabelle 8: Thermischer Plan des Konverters bei 8 Ampere-Lastsstrom
(40W) mit der Luft 25°C, die mit der Rate von 200 LFM fließt. Luft ist
Fließen über den Konverter von Input zu Ertrag (Nominal
Eingangsspannung).





Breite Inputstrecke 20 - Konverter 40W 60V DC-DC gaben 5V 8A XD40-24S5-POCW ausBreite Inputstrecke 20 - Konverter 40W 60V DC-DC gaben 5V 8A XD40-24S5-POCW aus

Tabelle 9: Drehung-auf Ausgleichstrom an der vollen Last (widerstrebende Last) (2
ms/div). Eingangsspannung vor-angewandt. Ch 1: Vout (2V/div). Ch
2: AN/AUS-Input (200mV/div)

Tabelle 10: Abschaltungsabfallzeit an der vollen Last (2 ms/div).
Ch 1: Vout (2V/div)
Ch 2: AN/AUS-Input (200m V/div)



Breite Inputstrecke 20 - Konverter 40W 60V DC-DC gaben 5V 8A XD40-24S5-POCW ausBreite Inputstrecke 20 - Konverter 40W 60V DC-DC gaben 5V 8A XD40-24S5-POCW aus

Tabelle 11: Ausgangsspannungsantwort zur Schrittänderung in der Last
gegenwärtig (50%-75%-50% von Iout (maximal); dI/dt = 0.1A/μs). Last
Kappe: 10μF, Tantalkondensator 100 mW ESR und 0.1uF
keramischer Kondensator. Ch 1: Vout (200mV/div).

Tabelle 12: Ausgangsspannungsantwort zur Schrittänderung in der Last
Strom (50%-75%-50% von Iout (maximal): dI/dt = 0.5A/μs). Last
Kappe: 10μF, Tantalkondensator 30 mW ESR und 0.1uF
keramische Kappe. Ch 1: Vout (200mV/div).



Breite Inputstrecke 20 - Konverter 40W 60V DC-DC gaben 5V 8A XD40-24S5-POCW aus

Tabelle 13: Ausgangsspannungskräuselung an der nominalen Eingangsspannung
und Strom der bewerteten Last (20 mV/div). Lastskapazitanz: 1μF
keramischer Kondensator und Kondensator des Tantals 10μF. Bandbreite:
20 MHZ. Siehe Tabelle 13 u. zerteilen Sie 7.



7. Funktions-Spezifikationen
7,1 Ermöglichen Sie (AN/AUS) Steuerung (Pin 1)
Der Ermöglichungsstift erlaubt, dass das Energiemodul an und elektronisch ausgeschaltet ist. Die (AN/AUS) Funktion des Ermöglichunges ist
nützlich für die Konservierung von Batterieleistung, für pulsierte Energieanwendung oder für die oben der Reihe nach ordnende Energie.
Der Ermöglichungsstift wird zum - Vin bezogen. Er wird innerlich hochgezogen, also wird keine externe Spannungsquelle angefordert. Ein offenes
Schalter des Kollektors (oder öffnen Sie Abfluss), wird zur Steuerung des Ermöglichungsstiftes empfohlen.
Wenn Sie den Ermöglichungsstift verwenden, überprüfen Sie, ob der Hinweis wirklich ist - Vin-Stift, nicht vor filternder EMS oder
entfernt von der Einheit. Das Steuersignal optisch verbinden und den Opto Koppler direkt am Modul lokalisieren werden es tun
vermeiden Sie irgendwelche Probleme. Wenn der Ermöglichungsstift nicht benutzt wird, kann er das Schwimmen gelassen werden (positive Logik) oder an das - Vin angeschlossen werden
Stift (negative Logik). Stellen Sie a-Details fünf mögliche Stromkreise für das Fahren des AN/AUS-Stiftes dar. Zahl B ist ein ausführlicher Blick von
der interne AN/AUS-Schaltkreis.

Breite Inputstrecke 20 - Konverter 40W 60V DC-DC gaben 5V 8A XD40-24S5-POCW ausBreite Inputstrecke 20 - Konverter 40W 60V DC-DC gaben 5V 8A XD40-24S5-POCW aus



Stellen Sie A dar: Verschiedene Stromkreise für das Fahren des AN/AUS-Stiftes.

Zahl B: Interner AN/AUS-Stiftschaltkreis



7,2 Spannungs-Ordnung (Pin 6)
Ausgangsspannung kann mit einem externen Widerstand auf oder ab justiert werden. Die Ausgangsspannung erhöht sich wenn
externer Zutatwiderstand wird zwischen dem Ordnungs- und COM-Stift angeschlossen. Die Ausgangsspannung verringert sich wenn
externer Zutatwiderstand wird zwischen Ordnungs- und Vout-(+) Stift angeschlossen. (Zahl C).

Ertrag-Ordnung

Ordnung-Oben

Ordnung Pin zu COM

Ordnung-Unten

Ordnung Pin zu Vout (+)



Breite Inputstrecke 20 - Konverter 40W 60V DC-DC gaben 5V 8A XD40-24S5-POCW aus

Zahl C: Ausgangsspannungs-Ordnung Externalstromkreis



7,3 Schutz-Eigenschaften
·Input Unter-Spannung Aussperrung: Der Konverter ist entworfen, um abzustellen, wenn die Eingangsspannung zu niedrig ist und hilft vermeiden
ein Inputsystem-Instabilitätsproblem, der Ausrück-Schaltkreis ist ein Komparator mit DC-Hysteresis. Wenn die Eingangsspannung ist
Steigen, muss sie den typischen Schwellenspannungs-Schwellenwert (aufgelistet auf der Spezifikationsseite) vor dem Konverter übersteigen
schaltet ein. Sobald der Konverter eingeschaltet ist, muss die Eingangsspannung unterhalb des typischen Schwellenspannungs-Schwellenwertes fallen
vor dem Konverter stellt ab.
·Ertrag-Strombegrenzung: Die maximale Strombegrenzung bleibt als die Ausgangsspannungstropfen konstant. Jedoch sobald
Widerstand vom kurzen über dem Ertrag ist genug klein, den Ausgangsspannungstropfen unterhalb des spezifizierten Ertrages zu machen
DC-Strombegrenzungs-Abschaltungs-Spannung, der Konverter in unbestimmten Kurzschlusssicherungszustand des Schluckaufmodus bis
Kurzschlusszustand wird entfernt. Dieses verhindert Überhitzung des Konverters oder des Ladungsträgers.
·Übertemperaturabschaltung: Ein Temperaturfühler auf dem Konverter fragt die Durchschnittstemperatur des Moduls ab.
Der thermische Abschaltstromkreis ist entworfen, um den Konverter weg von zu drehen, wenn die Temperatur am abgefragten Standort erreicht
der Übertemperaturabschaltungswert. Er lässt den Konverter wieder einschalten wenn die Temperatur von abgefragt
Standortfälle durch die Menge der Übertemperaturabschaltung starten Hysteresiswert neu.
8. Typische Anwendungs-und Entwurfs-Erwägung
8,1 Typischer Anwendungsstromkreis

Breite Inputstrecke 20 - Konverter 40W 60V DC-DC gaben 5V 8A XD40-24S5-POCW aus

Zahl D: Typischer Anwendungsstromkreis (Einheit der negativen Logiks, dauerhaft ermöglicht).



8,2 Input-Entstörung

DC-DC Konverter erzeugen von Natur aus bedeutendes
Niveaus von geleiteten und ausgestrahlten Geräuschen.
geleiteter enthaltener Gleichtakt und Differenzial der Geräusche
Modusgeräusche. Die Gleichtaktgeräusche werden direkt bezogen
zur effektiven parasitären Kapazitanz zwischen der Energie
Modulinputleiter und -Gehäusemasse.
differenziale Modusgeräusche sind über den Inputleitern. Es ist
empfahl sich, irgendein Niveau von EMS-Unterdrückung zu zu haben
das Energiemodul.
Geleitete Geräusche auf den Eingangsleistungslinien können auftreten
entweder als Differenzial- oder Gleichtaktgeräuschstrom.
Klassenziel für Störspannungen ist EN55022
Klasse A (FCC Part15). (Sehen Sie Zahl E)

Breite Inputstrecke 20 - Konverter 40W 60V DC-DC gaben 5V 8A XD40-24S5-POCW aus

9. Prüfmethode
9,1 Ertrag-Kräuselung u. Geräusch-Test:
Die Ertragkräuselung wird aus Grundfrequenzkräuselungs- und HochfrequenzschaltungsStörimpulsen verfasst.
grundlegende Schaltfrequenzkräuselung (oder grundlegende Kräuselung) ist im 100KHz zur Strecke 1MHz; die Hochfrequenzschaltung
Störimpuls (oder Schaltungsgeräusche) sind in den 10 MHZ zur Strecke 50MHz. Die Schaltungsgeräusche werden normalerweise mit 20 spezifiziert
MHZ-Bandbreite, zum aller bedeutenden Harmonik für die Störimpulse mit einzuschließen.
Die einfachste Weise, die Ertragkräuselung und -geräusche zu messen ist, eine Oszilloskopsondenspitze und einen Bodenring zu benutzen, die gedrückt werden
direkt gegen den Leistungsverstärker geben Sie Stifte, wie gezeigt unten aus. Dieses stellt die kürzeste mögliche Beziehung herüber her
die Ausgangsanschlüsse. Die Masseklemme der Oszilloskopsonde sollte nie im Kräuselungs- und Geräuschmaß benutzt werden.
Masseklemme tritt nicht nur als eine Antenne und eine Aufnahme die ausgestrahlte Hochfrequenzenergie auf, aber sie führt ein
Gleichtaktgeräusche zum Maß auch.
Der Standardprüfaufbau für Kräuselung u. Lärmmessung wird in der Zahl F. gezeigt. Ein Sondensockel (Tektronix, P.N.
131.0258-00) wird verwendet, damit die Maße die Geräuschaufnahme beseitigen, die mit langer Masseklemme von Bereichsonden verbunden ist.

Breite Inputstrecke 20 - Konverter 40W 60V DC-DC gaben 5V 8A XD40-24S5-POCW aus



Zahl F: Kräuselungs-u. Geräusch-Standard-Prüfungs-Durchschnitte.



10. Körperliche Informationen
10,1 Mechanischer Entwurf

Breite Inputstrecke 20 - Konverter 40W 60V DC-DC gaben 5V 8A XD40-24S5-POCW aus

Anmerkungen:
1. Alle Stifte sind 0,040" (1.02mm) Durchmesser mit 0,09" (2.2mm) Durchmesser-Distanzhülsenschultern.
2. Toleranzen: x.xx ±0.02 herein. (x.x ±0.5mm)
x.xxx ±0.010 herein. (x.xx ±0.25mm)



10,2 Anschlussbezeichnungen

Pin nein.

Name

Funktion

1

Ermöglichen Sie

TTL-Input, zum des Konverters, bezogen zu Vin (-), mit internem AN und abzustellen zieht hoch.

2

Vin (-)

Negative Eingangsspannung

3

Vin (+)

Positive Eingangsspannung

4

Vout (+)

Positive Ausgangsspannung

5

COM

Boden

6

Ordnung

Ausgangsspannungsordnung. Lassen Sie ORDNUNGS-Stift offen für Sollleistungsspannung.





Kontaktdaten
Shenzhen YONP Power Co.,Ltd
Senden Sie Ihre Anfrage direkt an uns (0 / 3000)

Andere Produkte
