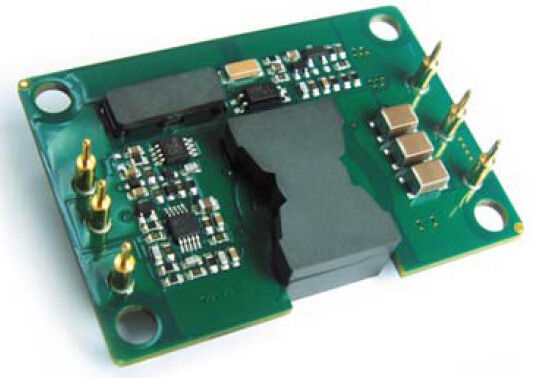

Ertrag 28V XD50-24S28-POCW der Konverter-50W

Ertrag 25V XD50-24S28-POCW DC-DC Konverter-50W

Hauptmerkmale

Spitzenleistung: 50W

Breite Inputstrecke: 20-60VDC

Hohe Umwandlungs-Leistungsfähigkeit: Bis 93%

Linie Regelung bis ±1%

Lastsregelung bis ±1%

Örtlich festgelegte Arbeitsfrequenz

Isolierungsspannung: 1,500V

Ermöglichen Sie (AN/AUS) Steuerung

Geben Sie Überspannungsschutz aus

Geben Sie Überlastungsschutz aus

Schluckaufmoduskurzschlusssicherung

Übertemperaturschutz

Input Unterspannung Aussperrung

Ausgangsspannungsordnung: ±10% Vout

Produktübersicht

Moderne Energie des Gebrauches dieser DDCmodule

Verarbeitung, Steuerung und Verpackungstechniken zum bereitzustellen

die Leistung, die Flexibilität, die Zuverlässigkeit und die Wirtschaftlichkeit

von einer reifen Leistungskomponente. Aktive Hochfrequenzklammer

Schaltung versieht Dichte der hohen Leistung mit lärmarmem und

hohe Leistungsfähigkeit.

1. Elektrische Eigenschaften

Elektrische Eigenschaften treffen über dem vollen Betriebsbereich der Eingangsspannung, der Ertraglast und der Grundplattetemperatur, wenn nicht anders angegeben zu. Alle Temperaturen beziehen sich die auf Betriebstemperatur in der Mitte der Grundplatte. Alle Datenprüfung an Ta=25oC schließen besondere Definition aus.

1,1 Absolute Maximalleistungen

Parameter	Minute	Art	Maximal	Einheiten	Anmerkungen
Eingangsspannung			72	VDC	Ununterbrochen, inoperativ
			65	VDC	Ununterbrochen, funktionierend
			72	VDC	Funktionierender vorübergehender Schutz,<100ms>
Isolierungsspannung			2000	VDC	Input zum Ertrag
Betriebstemperatur	-55		100	℃
Lagertemperatur	-65		125	℃
Ermöglichen Sie - Vin-Spannung	-2,0		10	VDC

1,2 Geben Sie Eigenschaften ein

Parameter	Minute	Art	Maximal	Einheiten	Anmerkungen
Eingangsspannungsbereich	20	24	60	VDC	Ununterbrochen
Unter-Spannung Aussperrung	19,0	19,5	20,0	VDC	Drehung - auf Schwelle
	18,0	18,5	19,0	VDC	Drehung - weg von der Schwelle
Maximaler Eingangsstrom			3,2	A	Volle Last; Input 20Vdc
Leistungsfähigkeit		92		%	Tabellen 1-4
Ableitung		2,0	3,5	W	Min. Last
Behinderter Eingangsstrom			5	MA	Ermöglichen Sie Stifttief
Empfehlen Sie externen Input Kapazitanz		100		uF	Typischer ESR 0.1-0.2W

1,3 Ausgangskennlinien

Parameter	Minute	Art	Maximal	Einheiten	Anmerkungen
Ausgangsspannungs-Satzball	27,72	28,00	28,28	VDC	Nominaler Input; Keine Last
Ausgangsspannungs-Strecke	27,60	28,00	28,40	VDC
Ertrag-Strombereich	0,1		1,8	A	Ausgesetzt Thermaldas herabsetzen; Tabellen 5-8
Linie Regelung		±0.2	±1	%	Niedrige Linie zur hohen Linie; volle Last
Lasts-Regelung		±0.2	±1	%	Keine Last zur vollen Last; nominaler Input
Temperatur-Regelung		±0.002	±0.02	%/°C	Über Betriebstemperaturbereich
Strombegrenzung		2,2		A	Ausgangsspannung 90% von Nominal
Kurzschlussstrom	0	2,2	6	A	Ausgangsspannung <250 mV="">
Kräuselung (Effektivwert)		15		Millivolt	Nominaler Input; volle Last; 20 MHZ Bandbreite; Siehe Tabelle 13
Lärmen Sie (Spitzen-Spitzen)		75		Millivolt
Höchstleistungs-Kappe.			2200	μF	Nominaler Input; volle Last
Ausgangsspannungs-Ordnung	-8		+10	%	Nominaler Input; volle Last

1,4 Dynamische Resonanz-Eigenschaften

Parameter	Minute	Art	Maximal	Einheiten	Anmerkungen
Ändern Sie im Ausgangsstrom (di/dt= 0.1A/us)		800		Millivolt	50% bis 75% bis 50% Iout maximal; Tabelle 11
Ändern Sie im Ausgangsstrom (di/dt= 2.5A/us)		820		Millivolt	50% bis 75% bis 50% Iout maximal; Tabelle 12
Erholungszeit			300	wir	Zu innen 1% Vout nom.
Drehung-auf Zeit		5		Frau	Volle Last; Vout=90% nom. Tabelle 9
Abschaltungsabfallzeit		2		Frau	Volle Last; Vout=10% nom. Tabelle 10
Ausgangsspannung Overshoot			5	%

1,5 Funktionseigenschaften

Parameter	Minute	Art	Maximal	Einheiten	Anmerkungen
Schaltfrequenz	180	200	230	KHz	Vorgeschriebenes Stadium und Isolierungsstadium
Ordnung (Pin6)					Sehen Sie Teil 7,2 Spannungs-Ordnung (Pin6)
Ausgangsspannungs-Ordnung			10	%	Ordnung oben, Ordnung Pin zu (-) Vout.
			8	%	Ordnung unten, Ordnung Pin zu (+) Vout.
Ermöglichen Sie (AN/AUS) Steuerung (Pin1)					Sehen Sie Teil 7,1
Ermöglichen Sie Spannung Ermöglichen Sie Quellstrom			15	VDC	Ermöglichen Sie Stiftdem schwimmen
			1	MA
Ermöglichen Sie (AN/AUS) Steuerung Positive Logik	1,0		15	VDC	Auf-Steuerung, Logik hoch oder Schwimmen
	-0,5		0,3	VDC	Aus-Steuerung, Logik niedrig
Überspannungs-Schutz		120		%
Überlastungs-Schutz		120		%	Emittergekoppelt, Impuls durch Impuls-Strom Grenzschwelle, (%Rated-Last)
Kurzschlusssicherung			65	mΩ	Art: Schluckauf-Modus, Nicht-Verriegelnd, Selbst-Wiederaufnahme, Schwelle, Kurzschluss Widerstand

1,6 Isolierungs-Eigenschaften

Parameter	Minute	Art	Maximal	Einheiten	Anmerkungen
Isolierungs-Spannung	1500			VDC	Input zum Ertrag
	1.500			VDC	Input zur Basis
	500			VDC	Input zur Basis
Isolationswiderstand	10			MΩ	An 500VDC, zum es zu prüfen, wenn atmosphärisch Druck und r. H ist 90%
Isolierungs-Kapazitanz		1000		PF

2. Allgemeine Eigenschaften

Parameter	Minute	Art	Maximal	Einheiten	Anmerkungen
Gewicht		0.88(25)		Unze (g)	Offener Rahmen
MTBF (berechnet)	1			MHrs1	TR-NWT-000332; 80% Last, 300LFM, 40℃ Ta

3. Klimaeigenschaften

Parameter	Minute	Art	Maximal	Einheiten	Anmerkungen
Betriebstemperatur	-55		+100	℃	Ausgedehnte, niedrige PWB-Temperatur
Lagertemperatur	-55		+125	℃	Umgebend
Temperatur-Koeffizient			±0.02	%/℃
Feuchtigkeit	20		95	%R.H.	Relative Luftfeuchtigkeit, kondensationsfrei

4. Standard-Befolgung

Parameter	Anmerkungen
UL/cUL60950
EN60950
GB4943
Nadel-Flammen-Test (Iec 695-2-2)	prüfen Sie auf gesamter Versammlung; Brett u. Plastikkomponenten UL94V-0 konform
Iec 61000-4-2

5. Qualifikations-Spezifikation

Parameter	Anmerkungen
Erschütterung	10-55Hz Schleife, 1 Min./Schleife, 120 Schleifen für Achse 3
Mechanischer Schock	Minute 100g, 2 Rückgänge in x und y-Achse, 1 Rückgang in z-Achse
Kälte (in Kraft)	Anzeige IEC60068-2-1
Feuchte Hitze	IEC60068-2-67 CY
Temperaturwechsel	-40°C zu 100°C, Rampe 15°C/min., 500 Zyklen
Energie/thermisches Radfahren	Vin = Minute zur maximalen, vollen Last, 100 Zyklen
Entwurfs-Randstellung	Tmin-10°C zu Tmax+10°C, 5°C tritt, Vin = Minute zu maximalem, Last 0-105%
Leben-Test	95% veranschlagte Vin und Last, Einheiten am Herabsetzen des Punktes, 1000 Stunden
Solderability	IEC60068-2-20

6. Typische Welle und Kurven

Tabelle 1: Leistungsfähigkeit an der Sollleistungsspannung gegen Last
Strom für Minimum, Nominal und maximale Eingangsspannung
an 25°C.

Tabelle 2: Leistungsfähigkeit an Sollleistung Spannung und 60%
Nennleistung gegen Luftmenge für Umgebungstemperaturen von
25°C, 40°C und 55°C (nominale Eingangsspannung).

Tabelle 3: Verlustleistung an der Sollleistungsspannung gegen.
Lastsstrom für Minimum, Nominal und maximalen Input
Spannung an 25°C.

Tabelle 4: Verlustleistung an der Sollleistungsspannung und
60% Nennleistung gegen Luftmenge für Luft
Temperaturen von 25°C, von 40°C und von 55°C (nominaler Input
Spannung).

Tabelle 5: Maximale Spitzenleistung, die Kurven gegen herabsetzt.
Umgebungstemperatur für Luftmengen von 0 LFM durch
400 LFM mit der Luft, die von Stift 1 fließt, um 3 festzustecken (nominaler Input
Spannung).

Tabelle 6: Thermischer Plan des Konverters am Vollaststrom
(50W) mit der Luft 25°C, die mit der Rate von 200 LFM fließt. Luft ist
Fließen über den Konverter von Stift 1, zum 3 festzustecken (Nominal
Eingangsspannung).

Tabelle 7: Macht-herabsetzende Kurven der Höchstleistung gegen.
Umgebungstemperatur für Luftmengen von 0 LFM durch
400 LFM mit der Luft, die von Input zu Ertrag fließt (Nominal
Eingangsspannung).

Tabelle 8: Thermischer Plan des Konverters am Vollaststrom
(50W) mit der Luft 25°C, die mit der Rate von 200 LFM fließt. Luft ist
Fließen über den Konverter von Input zu Ertrag (Nominal
Eingangsspannung).

Tabelle 9: Drehung-auf Ausgleichstrom an der vollen Last (widerstrebende Last) (10
ms/div). Eingangsspannung vor-angewandt.
Ch 1: Vout (20V/div). Ch 2: AN/AUS-Input (500mV/div)

Tabelle 10: Abschaltungsabfallzeit an der vollen Last (10 ms/div).
Ch 1: Vout (20V/div). Ch 2: AN/AUS-Input (500mV/div).

Tabelle 11: Ausgangsspannungsantwort zur Schrittänderung in der Last
gegenwärtig (50%-75%-50% von Iout (maximal); dI/dt = 0.1A/μs). Last
Kappe: 10μF, 100 mΩ ESR-Tantalkondensator und 1μF keramisch
Kondensator. Ch 1: Vout (500mV/div).

Tabelle 12: Ausgangsspannungsantwort zur Schrittänderung in der Last
Strom (50%-75%-50% von Iout (maximal): dI/dt = 2.5A/μs). Last
Kappe: 470μF, 30 mΩ ESR-Tantalkondensator und 1μF keramisch
Kappe. Ch 1: Vout (500mV/div).

Tabelle 13: Ausgangsspannungskräuselung an der nominalen Eingangsspannung
und Strom der bewerteten Last (20mV/div). Lastskapazitanz: 1μF
keramischer Kondensator und Kondensator des Tantals 10μF. Bandbreite:
20 MHZ.

7. Funktions-Spezifikationen
7,1 Ermöglichen Sie (AN/AUS) Steuerung (Pin 1)
Der Ermöglichungsstift erlaubt, dass das Energiemodul an und elektronisch ausgeschaltet ist. Die (AN/AUS) Funktion des Ermöglichunges ist
nützlich für die Konservierung von Batterieleistung, für pulsierte Energieanwendung oder für die oben der Reihe nach ordnende Energie.
Der Ermöglichungsstift wird zum - Vin bezogen. Er wird innerlich hochgezogen, also wird keine externe Spannungsquelle angefordert. Ein offenes
Schalter des Kollektors (oder öffnen Sie Abfluss), wird zur Steuerung des Ermöglichungsstiftes empfohlen.
Wenn Sie den Ermöglichungsstift verwenden, überprüfen Sie, ob der Hinweis wirklich ist - Vin-Stift, nicht vor filternder EMS oder
entfernt von der Einheit. Das Steuersignal optisch verbinden und den Opto Koppler direkt am Modul lokalisieren werden es tun
vermeiden Sie irgendwelche Probleme. Wenn der Ermöglichungsstift nicht benutzt wird, kann er das Schwimmen gelassen werden (positive Logik) oder an das - Vin angeschlossen werden
Stift (negative Logik). Stellen Sie a-Details fünf mögliche Stromkreise für das Fahren des AN/AUS-Stiftes dar. Zahl B ist ein ausführlicher Blick von
der interne AN/AUS-Schaltkreis.

Stellen Sie A dar: Verschiedene Stromkreise für das Fahren des AN/AUS-Stiftes.

Zahl B: Interner AN/AUS-Stiftschaltkreis

7,2 Spannungs-Ordnung (Pin 6)
Ausgangsspannung kann mit einem externen Widerstand auf oder ab justiert werden. Es gibt positive Ordnungslogik und -negativ
Ordnungslogik verfügbar. Für positive Logik erhöht sich die Ausgangsspannung, wenn ein externer Zutatwiderstand angeschlossen wird
zwischen dem Ordnungs- und COM-Stift. Die Ausgangsspannung verringert sich, wenn ein externer Zutatwiderstand angeschlossen wird
zwischen Ordnungs- und Vout-(+) Stift. Ein Multidrehung 20Ký Ordnungstopf kann auch benutzt werden, um die Ausgangsspannung oben zu justieren oder
unten. (Zahl C u. D).

Ertrag-Ordnung

Ordnung-Oben	Ordnung Pin zu COM
Ordnung-Unten	Ordnung Pin zu Vout (+)

Zahl C: Ausgangsspannungs-Ordnung Externalstromkreis

Zahl D: Ordnungs-Topf-Verbindung.

7,3 Schutz-Eigenschaften
·Input Unter-Spannung Aussperrung: Der Konverter ist entworfen, um abzustellen, wenn die Eingangsspannung zu niedrig ist und hilft vermeiden
ein Inputsystem-Instabilitätsproblem, der Ausrück-Schaltkreis ist ein Komparator mit DC-Hysteresis. Wenn die Eingangsspannung ist
Steigen, muss sie den typischen Schwellenspannungs-Schwellenwert (aufgelistet auf der Spezifikationsseite) vor dem Konverter übersteigen
schaltet ein. Sobald der Konverter eingeschaltet ist, muss die Eingangsspannung unterhalb des typischen Schwellenspannungs-Schwellenwertes fallen
vor dem Konverter stellt ab.
·Ertrag-Strombegrenzung: Die maximale Strombegrenzung bleibt als die Ausgangsspannungstropfen konstant. Jedoch sobald
Widerstand vom kurzen über dem Ertrag ist genug klein, den Ausgangsspannungstropfen unterhalb des spezifizierten Ertrages zu machen
DC-Strombegrenzungs-Abschaltungs-Spannung, der Konverter in unbestimmten Kurzschlusssicherungszustand des Schluckaufmodus bis
Kurzschlusszustand wird entfernt. Dieses verhindert Überhitzung des Konverters oder des Ladungsträgers.
·Übertemperaturabschaltung: Ein Temperaturfühler auf dem Konverter fragt die Durchschnittstemperatur des Moduls ab.
Der thermische Abschaltstromkreis ist entworfen, um den Konverter weg von zu drehen, wenn die Temperatur am abgefragten Standort erreicht
der Übertemperaturabschaltungswert. Er lässt den Konverter wieder einschalten wenn die Temperatur von abgefragt
Standortfälle durch die Menge der Übertemperaturabschaltung starten Hysteresiswert neu.
8. Typische Anwendungs-und Entwurfs-Erwägung
8,1 Typischer Anwendungs-Stromkreis

Zahl E: Typischer Anwendungsstromkreis (Einheit der negativen Logiks, dauerhaft ermöglicht).

8,2 Input-Entstörung

DC-DC Konverter erzeugen von Natur aus bedeutendes
Niveaus von geleiteten und ausgestrahlten Geräuschen.
geleiteter enthaltener Gleichtakt und Differenzial der Geräusche
Modusgeräusche. Die Gleichtaktgeräusche werden direkt bezogen
zur effektiven parasitären Kapazitanz zwischen der Energie
Modulinputleiter und -Gehäusemasse.
differenziale Modusgeräusche sind über den Inputleitern. Es ist
empfahl sich, irgendein Niveau von EMS-Unterdrückung zu zu haben
das Energiemodul.
Geleitete Geräusche auf den Eingangsleistungslinien können auftreten
entweder als Differenzial- oder Gleichtaktgeräuschstrom.
Klassenziel für Störspannungen ist EN55022
Klasse A (FCC Part15). (Zahl F)

9. Prüfmethode
9,1 Ertrag-Kräuselung u. Geräusch-Test
Die Ertragkräuselung wird aus Grundfrequenzkräuselungs- und HochfrequenzschaltungsStörimpulsen verfasst.
grundlegende Schaltfrequenzkräuselung (oder grundlegende Kräuselung) ist im 100KHz zur Strecke 1MHz; die Hochfrequenzschaltung
Störimpuls (oder Schaltungsgeräusche) sind in den 10 MHZ zur Strecke 50MHz. Die Schaltungsgeräusche werden normalerweise mit 20 spezifiziert
MHZ-Bandbreite, zum aller bedeutenden Harmonik für die Störimpulse mit einzuschließen.
Die einfachste Weise, die Ertragkräuselung und -geräusche zu messen ist, eine Oszilloskopsondenspitze und einen Bodenring zu benutzen, die gedrückt werden
direkt gegen den Leistungsverstärker geben Sie Stifte, wie gezeigt unten aus. Dieses stellt die kürzeste mögliche Beziehung herüber her
die Ausgangsanschlüsse. Die Masseklemme der Oszilloskopsonde sollte nie im Kräuselungs- und Geräuschmaß benutzt werden.
Masseklemme tritt nicht nur als eine Antenne und eine Aufnahme die ausgestrahlte Hochfrequenzenergie auf, aber sie führt ein
Gleichtaktgeräusche zum Maß auch.
Der Standardprüfaufbau für Kräuselung u. Lärmmessung wird in der Zahl G. gezeigt. Ein Sondensockel (Tektronix, P.N.
131.0258-00) wird verwendet, damit die Maße die Geräuschaufnahme beseitigen, die mit langer Masseklemme von Bereichsonden verbunden ist.

Zahl G: Kräuselungs-u. Geräusch-Standard-Prüfungs-Durchschnitte.

10. Körperliche Informationen
10,1 Mechanischer Entwurf

Anmerkungen:
1. Alle Stifte sind 0,040" (1.02mm) Durchmesser mit 0,09" (2.2mm) Durchmesser-Distanzhülsenschultern.
2. Toleranzen: x.xx ±0.02 herein. (x.x ±0.5mm)
x.xxx ±0.010 herein. (x.xx ±0.25mm)

10,2 Anschlussbezeichnungen

Pin nein.	Name	Funktion
1	Ermöglichen Sie	TTL-Input, zum des Konverters, bezogen zu Vin (-), mit internem AN und abzustellen zieht hoch.
2	Vin (-)	Negative Eingangsspannung
3	Vin (+)	Positive Eingangsspannung
4	Vout (+)	Positive Ausgangsspannung
5	COM	Boden
6	Ordnung	Ausgangsspannungsordnung. Lassen Sie ORDNUNGS-Stift offen für Sollleistungsspannung.
