Lokalisierter DC-DC-Konverter

,

DDCmodul

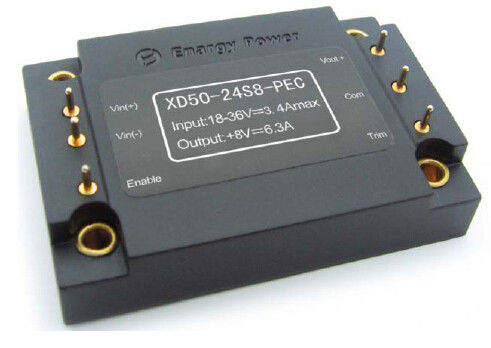

Ertrag 8V XD50-24S8-PEC DC-DC Konverter-50W

Eigenschaften:

Breite Inputstrecke: 18 ‐ 36 V

Spitzenleistung: 50W

Hohe Umwandlungs-Leistungsfähigkeit: 89%

Linie Regelung zu: ±1%

Lastsregelung zu: ±1%

Input unter ‐ Spannungs-Verschluss ‐ heraus

Ausgangsspannung trim± ‐ 8~+10% Vout

Ertrag über ‐ Stromschutz

Schluckaufmoduskurzschlusssicherung

Ertrag über ‐ Spannungsschutz

Ermöglichen Sie (AN/AUS) Steuerung

Isolierungs-Spannung (Input zum Ertrag): 1500Vdc

Produktübersicht:

Moderne Energie des Gebrauches dieser DC-‐ DC-Konvertermodule

Verarbeitung, Steuerung und Verpackungstechniken zu

stellen Sie die Leistung, die Flexibilität, die Zuverlässigkeit und die Kosten zur Verfügung

Wirksamkeit einer reifen Leistungskomponente. Hoch

Frequenz liefert aktive Klammernschaltung hohe Leistung

Dichte mit lärmarmer und hoher Leistungsfähigkeit.

1. Elektrische Eigenschaften

1,1 Absolute Maximalleistungen

Parameter

Minute

Art

Maximal

Einheiten

Anmerkungen

Eingangsspannung

40

VDC

Ununterbrochen, inoperativ

36

VDC

Ununterbrochen, funktionierend

40

VDC

Antriebspannung,<100ms>

Isolierungsspannung

2000

VDC

Input zum Ertrag

Betriebstemperatur

-40

100

Angesichts PWB-Temperatur

Lagertemperatur

-55

105

Ermöglichen Sie - Vin-Spannung

-2

10

VDC

1,2 Geben Sie Eigenschaften ein

Parameter

Minute

Art

Maximal

Einheiten

Anmerkungen

Funktionierender Eingangsspannungsbereich

18

24

36

VDC

Input Unter-Spannung Aussperrung

17,0

17,5

17,9

VDC

Prüfpunkt

16

16,5

17,0

VDC

Schützen Sie Punkt

Maximaler Eingangsstrom

3,4

A

Vin-Minute, volle Last des Ertrages

Leistungsfähigkeit

88

%

Nennaufnahme; bewertete Last

Ableitung, Bereitschafts

5

W

Keine Last

1,3 Ausgangskennlinien

Parameter

Minute

Art

Maximal

Einheiten

Anmerkungen

Ausgangsspannungs-Satzball

7,92

8,00

8,08

VDC

Nenneingangsspannung, Last

Ausgangsspannungs-Strecke

7,84

8,00

8,16

VDC

Ertrag-Strombereich

0,1

6,3

A

Voltage Regulation

±0.2

±1

%

Lasts-Regelung

±0.2

±1

%

Ertragüberstromschutz

8

A

90% der Nennleistungsspannung

Ertrag kurzer Circui-Strom

10

20

A

Effektivwert

15

Millivolt

Nominaler Input; volle Last; 20MHz, Bandbreite

Spitzen-Spitzen

75

Millivolt

Kapazitive Last vom themachine

4000

μF

1,4 Dynamische Resonanz-Eigenschaften

Parameter

Minute

Art

Maximal

Einheiten

Anmerkungen

Ändern Sie im Ausgangsstrom

400

Millivolt

Laden Sie change50%~75%~50% maximales Iout, di/dt=

0.1A/μS

400

Millivolt

Laden Sie change50%~75%~50% maximales Iout, di/dt=

2.5A/μS

Dynamische Genesungszeit

300

wir

Drehung-auf Zeit

5

Frau

Abfahren von vin zu vout Aufstieg bis 90%

Drehung-weg Overshoot

5

%

1,5 Funktionseigenschaften

Parameter

Minute

Art

Maximal

Einheiten

Anmerkungen

Schaltfrequenz

180

200

230

KHz

Ertrag-Ordnung

10

% Vout

Ordnung oben

8

Ordnung unten

Ermöglichen Sie Strom

1

MA

Ermöglichen Sie (AN/AUS)

1

15

VDC

Auf-Steuerung, Logik hoch oder Schwimmen

-0,5

0,3

VDC

Aus-Steuerung, Logik niedrig

Überspannungs-Schutz

110

130

%

Last

Überlastungs-Schutz

110

%

Emittergekoppelt, Impulsstrom (100% rared Last)

Kurzschlusssicherung

65

Schluckaufmodus, seit der Wiederaufnahme

1,6 Isolierungs-Eigenschaften

Parameter

Minute

Art

Maximal

Einheiten

Anmerkungen

Isolierungs-Spannung

1500

VDC

Input zum Ertrag

1500

VDC

In Basis

500

VDC

Heraus zur Basis

Isolationswiderstand

100

An 500VDC, zum es zu prüfen, wenn atmosphärisch

Druck und r. H ist 90%

Isolierungs-Kapazitanz

1000

PF

Eigenschaften 2.General

Parameter

Minute

Art

Maximal

Einheiten

Anmerkungen

Gewicht

25

g

MTBF

1

MHrs

TR-NWT-000332; 80% Last, 300LFM,

40℃ Ta

Eigenschaften 3.Environmental

Parameter

Minute

Art

Maximal

Einheiten

Anmerkungen

Betriebstemperatur

-40

100

Ausgedehnte, niedrige PWB-Temperatur

Lagertemperatur

-55

105

Umgebend

Temperatur-Koeffizient

±0.02

%/℃

Feuchtigkeit

20

95

%R.H.

Befolgung 4.Standards

Parameter

Anmerkungen

MIL-STD-704

MIL-STD-1399

MIL-STD-810

UL/cUL60950

EN60950

GB4943

Iec 61000-4-2

5. ARBEITS-WELLE

18 ‐ 36 V gab Eingangsspannungs-DC-DC-Konverter 50 Watt 8V XD50-24S8-PEC aus 018 ‐ 36 V gab Eingangsspannungs-DC-DC-Konverter 50 Watt 8V XD50-24S8-PEC aus 1

Tabelle 1: Leistungsfähigkeit an der Sollleistungsspannung gegen Last
Strom für Minimum, Nominal und maximalen Input
Spannung an 25°C.

Tabelle 2: Leistungsfähigkeit an der Sollleistungsspannung und
60% Nennleistung gegen Luftmenge für Luft
Temperaturen von 25°C.

18 ‐ 36 V gab Eingangsspannungs-DC-DC-Konverter 50 Watt 8V XD50-24S8-PEC aus 218 ‐ 36 V gab Eingangsspannungs-DC-DC-Konverter 50 Watt 8V XD50-24S8-PEC aus 3

Tabelle 3: Maximale Spitzenleistung, die Kurven gegen herabsetzt.
Umgebungstemperatur für Luftmengen von 0 LFM
durch 400 LFM mit der Luft, die von Stift 1 fließt, um 3 festzustecken
(nominale Eingangsspannung).

Tabelle 4: Ausgangsspannungskräuselung an der nominalen Eingangsspannung
und Strom der bewerteten Last. Lastskapazitanz: 0.1μF keramisch
Kondensator und Kondensator des Tantals 10μF. Bandbreite: 20
MHZ.

18 ‐ 36 V gab Eingangsspannungs-DC-DC-Konverter 50 Watt 8V XD50-24S8-PEC aus 418 ‐ 36 V gab Eingangsspannungs-DC-DC-Konverter 50 Watt 8V XD50-24S8-PEC aus 5

Tabelle 5: Thermischer Plan des Konverters an der vollen Last
Strom (50W) mit der Luft 25°C, die mit der Rate von fließt
200 LFM. Luft fließt über den Konverter von
Stift 1, zum 3 festzustecken (nominale Eingangsspannung).

Tabelle 6: Thermischer Plan des Konverters an der vollen Last
Strom (50W) mit der Luft 25°C, die mit der Rate von fließt
200 LFM. Luft fließt über den Konverter von
Input zum Ertrag (nominale Eingangsspannung).

18 ‐ 36 V gab Eingangsspannungs-DC-DC-Konverter 50 Watt 8V XD50-24S8-PEC aus 618 ‐ 36 V gab Eingangsspannungs-DC-DC-Konverter 50 Watt 8V XD50-24S8-PEC aus 7

Tabelle 7: Drehung-auf Ausgleichstrom an der vollen Last (widerstrebende Last)
(10ms/div). Eingangsspannung vor-angewandt.
Ch1: Vout (5V/div)
Ch2: AN/AUS-Input (500mV/div)

Tabelle 8: Abschaltungsabfallzeit an der vollen Last (10 ms/div).
Ch1: Vout (5V/div)
Ch2: AN/AUS-Input (500mV/div)

18 ‐ 36 V gab Eingangsspannungs-DC-DC-Konverter 50 Watt 8V XD50-24S8-PEC aus 818 ‐ 36 V gab Eingangsspannungs-DC-DC-Konverter 50 Watt 8V XD50-24S8-PEC aus 9

Tabelle 9: Ausgangsspannungsantwort zur Schrittänderung herein
Lastsstrom (50%-75%-50% von Iout (maximal); dI/dt =
0.1A/μs). Lastskappe: 10μF, Tantal 100mΩ ESR
Kondensator und keramischer Kondensator 0.1μF.
Ch1: Vout (200mV/div)

Tabelle 10: Ausgangsspannungsantwort zur Schrittänderung in der Last
Strom (50%-75%-50% von Iout (maximal): dI/dt =2.5A/μs).
Lastskappe: 10μF, 30 mΩ ESR-Tantalkondensator und 0.1μF
keramische Kappe. Ch1: Vout (200mV/div)

Informationen 6.Physical
Entwurf 6.1Mechanical

18 ‐ 36 V gab Eingangsspannungs-DC-DC-Konverter 50 Watt 8V XD50-24S8-PEC aus 10

Anmerkungen:
1. Alle Stifte sind 1.02mm Durchmesser.
2.Tolerances: x.x ±0.5mm, x.xx ±0.25mm

6,2 Anschlussbezeichnungen

Pin nein.

Name

Funktion

1

Ermöglichen Sie

TTL-Input, zum des Konverters, bezogen zu Vin (-), mit internem an und abzustellen zieht hoch.

2

Vin (-)

Negative Eingangsspannung

3

Vin (+)

Positive Eingangsspannung

4

Vout (+)

Positive Ausgangsspannung

5

COM

Boden

6

Ordnung

Negative Ausgangsspannung
