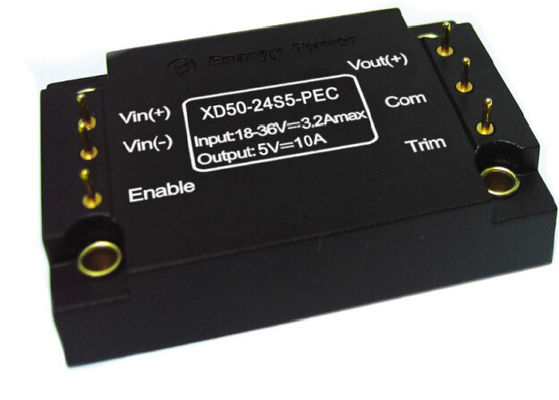

Ertrag 5V XD50-24S5-PEC DC-DC Konverter-50W

Ertrag 5V XD50-24S5-PEC DC-DC Konverter-50W

Eigenschaften:

Breite Inputstrecke: 18 ‐ 36 V

Spitzenleistung: 50W

Hohe Umwandlungs-Leistungsfähigkeit: 90%

Linie Regelung zu: ±1%

Lastsregelung zu: ±1%

Input unter ‐ Spannungs-Verschluss ‐ heraus

Ausgangsspannung trim± ‐ 8~+10% Vout

Ertrag über ‐ Stromschutz

Schluckaufmoduskurzschlusssicherung

Ertrag über ‐ Spannungsschutz

Ermöglichen Sie (AN/AUS) Steuerung

Isolierungs-Spannung (Input zum Ertrag): 1500Vdc

Produktübersicht:

Moderne Energie des Gebrauches dieser DC-‐ DC-Konvertermodule

Verarbeitung, Steuerung und Verpackungstechniken zu

stellen Sie die Leistung, die Flexibilität, die Zuverlässigkeit und die Kosten zur Verfügung

Wirksamkeit einer reifen Leistungskomponente. Hoch

Frequenz liefert aktive Klammernschaltung hohe Leistung

Dichte mit lärmarmer und hoher Leistungsfähigkeit.

1. Elektrische Eigenschaften

1,1 Absolute Maximalleistungen

Parameter	Minute	Art	Maximal	Einheiten	Anmerkungen
Eingangsspannung			40	VDC	Ununterbrochen, inoperativ
			36	VDC	Ununterbrochen, funktionierend
			40	VDC	Antriebspannung,<100ms>
Isolierungsspannung			2000	VDC	Input zum Ertrag
Betriebstemperatur	-40		100	℃	Angesichts PWB-Temperatur
Lagertemperatur	-55		105	℃
Ermöglichen Sie - Vin-Spannung	-2		15	VDC

1,2 Geben Sie Eigenschaften ein

Parameter	Minute	Art	Maximal	Einheiten	Anmerkungen
Funktionierender Eingangsspannungsbereich	18	24	36	VDC
Input Unter-Spannung Aussperrung	17,0	17,5	17,9	VDC	Prüfpunkt
	16	16,5	17,0	VDC	Schützen Sie Punkt
Maximaler Eingangsstrom			3,5	A	Vin-Minute, volle Last des Ertrages
Leistungsfähigkeit		88		%	Nennaufnahme; bewertete Last
Ableitung, Bereitschafts		2	5	W	Keine Last

1,3 Ausgangskennlinien

Parameter	Minute	Art	Maximal	Einheiten	Anmerkungen
Ausgangsspannungs-Satzball	4,95	5,00	5,05	VDC	Nenneingangsspannung, Last
Ausgangsspannungs-Strecke	4,90	5,00	5,10	VDC
Ertrag-Strombereich	0		10	A
Voltage Regulation		±0.2	±1	%
Lasts-Regelung		±0.2	±1	%
Ertragüberstromschutz		12,5		A	90% der Nennleistungsspannung
Ertrag kurzer Circui-Strom		10	20	A
Effektivwert		15		Millivolt	Nominaler Input; volle Last; 20MHz, Bandbreite
Spitzen-Spitzen		75		Millivolt
Kapazitive Last vom themachine			4000	μF

1,4 Dynamische Resonanz-Eigenschaften

Parameter	Minute	Art	Maximal	Einheiten	Anmerkungen
Ändern Sie im Ausgangsstrom		250		Millivolt	Laden Sie change50%~75%~50% maximales Iout, di/dt= 0.1A/μS
		250		Millivolt	Laden Sie change50%~75%~50% maximales Iout, di/dt= 0.5A/μS
Dynamische Genesungszeit			300	wir
Drehung-auf Zeit		5		Frau	Abfahren von vin zu vout Aufstieg bis 90%
Drehung-weg Overshoot			5	%

1,5 Funktionseigenschaften

Parameter	Minute	Art	Maximal	Einheiten	Anmerkungen
Schaltfrequenz	180	200	230	KHz
Ertrag-Ordnung			10	% Vout	Ordnung oben
			8		Ordnung unten
Ermöglichen Sie Strom			1	MA
Ermöglichen Sie (AN/AUS)	1		15	VDC	Auf-Steuerung, Logik hoch oder Schwimmen
	-0,5		0,3	VDC	Aus-Steuerung, Logik niedrig
Überspannungs-Schutz	110		130	%	Last
Überlastungs-Schutz	110			%	Emittergekoppelt, Impulsstrom (100% rared Last)
Kurzschlusssicherung			65	mΩ	Schluckaufmodus, seit der Wiederaufnahme

1,6 Isolierungs-Eigenschaften

Parameter	Minute	Art	Maximal	Einheiten	Anmerkungen
Isolierungs-Spannung	1500			VDC	Input zum Ertrag
	1500			VDC	In Basis
	500			VDC	Heraus zur Basis
Isolationswiderstand	100			MΩ	An 500VDC, zum es zu prüfen, wenn atmosphärisch Druck und r. H ist 90%
Isolierungs-Kapazitanz		1000		PF

2. Allgemeine Eigenschaften

Parameter	Minute	Art	Maximal	Einheiten	Anmerkungen
Gewicht		25		g
MTBF	1			MHrs	TR-NWT-000332; 80% Last, 300LFM, 40℃ Ta

3. Klimaeigenschaften

Parameter	Minute	Art	Maximal	Einheiten	Anmerkungen
Betriebstemperatur	-40		100	℃	Ausgedehnte, niedrige PWB-Temperatur
Lagertemperatur	-55		105	℃	Umgebend
Temperatur-Koeffizient			±0.02	%/℃
Feuchtigkeit	20		95	%R.H.

4. Standard-Befolgung

Parameter	Anmerkungen
MIL-STD-704
MIL-STD-1399
MIL-STD-810
UL/cUL60950
EN60950
GB4943
Iec 61000-4-2

5. ARBEITS-WELLE

Tabelle 1: Leistungsfähigkeit an der Sollleistungsspannung gegen Last
Strom für Minimum, Nominal und maximalen Input
Spannung an 25°C.

Tabelle 2: Leistungsfähigkeit an der Sollleistungsspannung und
60% Nennleistung gegen Luftmenge für Luft
Temperaturen von 25°C.

Tabelle 3: Maximale Spitzenleistung, die Kurven gegen herabsetzt.
Umgebungstemperatur für Luftmengen von 0 LFM
durch 400 LFM mit der Luft, die von Stift 1 fließt, um 3 festzustecken
(nominale Eingangsspannung).

Tabelle 4: Ausgangsspannungskräuselung an der nominalen Eingangsspannung
und Strom der bewerteten Last. Lastskapazitanz: 0.1μF keramisch
Kondensator und Kondensator des Tantals 10μF. Bandbreite: 20
MHZ.

Tabelle 5: Thermischer Plan des Konverters an der vollen Last
Strom (50W) mit der Luft 25°C, die mit der Rate von 200 fließt
LFM. Luft fließt über den Konverter von Stift 1 zu
Stift 3 (nominale Eingangsspannung).

Tabelle 6: Thermischer Plan des Konverters an der vollen Last
Strom (50W) mit der Luft 25°C, die mit der Rate von 200 fließt
LFM. Luft fließt über den Konverter vom Input
zum Ertrag (nominale Eingangsspannung).

Tabelle 7: Drehung-auf Ausgleichstrom an der vollen Last (widerstrebende Last)
(10ms/div). Eingangsspannung vor-angewandt.
Ch1: Vout (2V/div)
Ch2: AN/AUS-Input (500mV/div)

Tabelle 8: Abschaltungsabfallzeit an der vollen Last (10 ms/div).
Ch1: Vout (2V/div)
Ch2: AN/AUS-Input (500mV/div)

Tabelle 9: Ausgangsspannungsantwort zur Schrittänderung herein
Lastsstrom (50%-75%-50% von Iout (maximal); dI/dt =
0.1A/μs). Lastskappe: 10μF, Tantal 100mΩ ESR
Kondensator und keramischer Kondensator 0.1μF.
Ch1: Vout (500mV/div)

Tabelle 10: Ausgangsspannungsantwort zur Schrittänderung in der Last
Strom (50%-75%-50% von Iout (maximal): dI/dt =2.5A/μs). Last
Kappe: 10μF, 30 mΩ ESR-Tantalkondensator und 0.1μF
keramische Kappe. Ch1: Vout (500mV/div)

6 Systemtest-Informationen
6,1 Mechanischer Entwurf

Anmerkungen:
1. Alle Stifte sind (1.02mm) Durchmesser.
2.Tolerances: x.x ±0.5mm, x.xx ±0.25mm

6,2 Anschlussbezeichnungen

Pin nein.	Name	Funktion
1	Ermöglichen Sie	TTL-Input, zum des Konverters, bezogen zu Vin (-), mit internem an und abzustellen zieht hoch.
2	Vin (-)	Negative Eingangsspannung
3	Vin (+)	Positive Eingangsspannung
4	Vout (+)	Positive Ausgangsspannung
5	COM	Boden
6	Ordnung	Negative Ausgangsspannung
