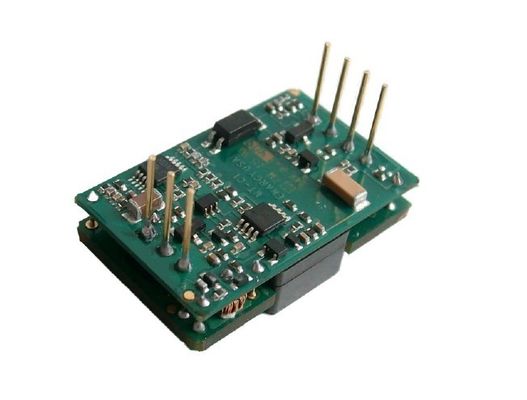

DC-DC-Konvertermodul der geringen Energie 13W gab 12V MT13-24S12-POC aus

DC-DC-Konvertermodul der geringen Energie 13W gab 12V MT13-24S12-POC aus

13W low power  dc dc converter module Output 12V MT13-24S12-POC

Produktdetails:

Herkunftsort: China
Markenname: Enargy
Modellnummer: MT13-24S12-POC

Zahlung und Versand AGB:

Min Bestellmenge: 1pcs
Preis: Negotiation
Lieferzeit: 1-8 Wochen
Zahlungsbedingungen: Verhandlung
Versorgungsmaterial-Fähigkeit: 1000pcs/week
Jetzt kontaktieren
Ausführliche Produkt-Beschreibung

Ertrag 12V MT13-24S12-POC DC-DC Konverter-13W





Hauptmerkmale

Spitzenleistung: 13W

Breite Inputstrecke: 18-36Vdc

Hohe Umwandlungs-Leistungsfähigkeit: 88%

Linie Regelung bis ±0.5%

Lastsregelung bis ±0.5%

Isolierungsspannung: 1,500V

Ermöglichen Sie (AN/AUS) Steuerung

Geben Sie Überstromschutz aus

Schluckaufmoduskurzschlusssicherung

Übertemperaturschutz

Input Unterspannung Aussperrung

Ausgangsspannungsordnung -5~+ 10% Vout



Produktübersicht

Gebrauch dieser DDCmodule brachte die Machtverarbeitung, -steuerung und -Verpackungstechniken, um die Leistung, die Flexibilität, die Zuverlässigkeit und die Wirtschaftlichkeit einer reifen Leistungskomponente zur Verfügung zu stellen voran. Aktive Klammernhochfrequenzschaltung versieht Dichte der hohen Leistung mit lärmarmer und hoher Leistungsfähigkeit.



1. Elektrische Eigenschaften

1,1 Absolute Maximalleistungen

Parameter Minute Art Maximal Einheiten Anmerkungen
Eingangsspannung     45 VDC Ununterbrochen, inoperativ
    36 VDC Ununterbrochen, funktionierend
    45 VDC Funktionierender vorübergehender Schutz,<100ms>
Isolierungsspannung     2000 VDC Input zum Ertrag
Betriebstemperatur -40   100 Angesichts PWB-Temperatur
Lagertemperatur -55   105
Ermöglichen Sie zu Vin-Spannung -0,3   10 VDC


1,2 Geben Sie Eigenschaften ein

Parameter Minute Art Maximal Einheiten Anmerkungen
Eingangsspannungsbereich 18 24 36 VDC
Unter-Spannung Aussperrung   17 17,5 VDC Prüfpunkt
16 16,5   VDC Schützen Sie Punkt
Maximaler Eingangsstrom     0,9 A Input Vin-Minute, volle Last des Ertrages
Leistungsfähigkeit   88   % Nennaufnahme; Bewertete Last
Ableitung, Bereitschafts   0,3   W Keine Last



1,3 Ausgangskennlinien

Parameter Minute Art Maximal Einheiten Anmerkungen
Ausgangsspannungs-Satzball 11,85 12,00 12,15 VDC Nominaler Input. Keine Last
Ausgangsspannungs-Strecke 11,75 12,00 12,25 VDC
Ertrag-Strombereich 0,01   1,10 A
Linie Regelung   ±0.02 ±0.50 %
Lasts-Regelung   ±0.50 ±0.50 %
Strombegrenzung 1,15 1,4 1,7 A Ausgangsspannung 95% von Nominal
Kurzschluss-Strom 1   3 A
Kräuselung (Effektivwert)   25   Millivolt Nominaler Input; volle Last; 20 MHZ-Bandbreite.
Geräusche (Spitzen-Spitzen)   80   Millivolt
Höchstleistungs-Kappe     3000 μF



1,4 Dynamische Resonanz-Eigenschaften

Parameter Minute Art Maximal Einheiten Anmerkungen
Ändern Sie im Ausgangsstrom   100   Millivolt



±Vout

50% bis 75% bis 50% Iout maximal;

(di/dt=0.1A/μs).

  100   Millivolt



±Vout

50% bis 75% bis 50% Iout maximal;

(di/dt= 0.3A/μs).

Dynamische Genesungszeit   200   µS
Drehung-auf Zeit   2   Frau Abfahren von vin zu vout Aufstieg bis 90%
Drehung-weg Overshoot   2   %



1,5 Funktionseigenschaften

Parameter Minute Art Maximal Einheiten Anmerkungen
Schaltfrequenz 180 200 250 KHz
Ausgangsspannungs-Ordnung     10 % Vout Ordnung oben
    5 Ordnung unten
Ermöglichen Sie Spannung     0,5 MA

Ermöglichen Sie (AN/AUS) Steuerung

Positive Logik

2,5   10 VDC Auf-Steuerung, Logik hoch oder Schwimmen
0   1,5 VDC Aus-Steuerung, Logik niedrig
Überlastungs-Schutz 105 130 150 % Emittergekoppelt, Pulsecurrent (raredload 100%)
Kurzschlusssicherung     65 mΩ Schluckaufmodus, seit der Wiederaufnahme
Übertemperaturschutz   105   Art: Nicht-Verriegeln, Selbst-Wiederaufnahme; Schwelle, PWB-Temperatur
  90   Prüfpunkt



1,6 Isolierungs-Eigenschaften

Parameter Minute Art Maximal Einheiten Anmerkungen
Isolierungs-Spannung 1500     VDC Input zum Ertrag
1500     VDC In Basis
500     VDC Heraus zur Basis
Isolationswiderstand 10     MΩ An 500VDC, zum es zu prüfen, wenn atmosphericpressure und r. H 90% ist
Isolierungs-Kapazitanz   1000   PF



2. Allgemeine Eigenschaften

Parameter Minute Art Maximal Einheiten Anmerkungen
Gewicht   10   Unze (g)
MTBF (berechnet) 1     MHrs TR-NWT-000332; 80% Last, 300LFM, 40℃ Ta



3. Klimaeigenschaften

Parameter Minute Art Maximal Einheiten Anmerkungen
Betriebstemperatur -40   100 Niedrige PWB-Temperatur
Lagertemperatur -55   105 Umgebende Temperatur
Temperatur-Koeffizient     ±0.02 %/℃
Feuchtigkeit 20   95 %R.H.



4. Standard-Befolgung

Parameter Anmerkungen
MIL-STD-704
MIL-STD-1399
MIL-STD-810
UL/cUL60950
EN60950
GB4943
Iec 61000-4-2



5. Typische Welle und Kurven



DC-DC-Konvertermodul der geringen Energie 13W gab 12V MT13-24S12-POC ausDC-DC-Konvertermodul der geringen Energie 13W gab 12V MT13-24S12-POC aus



Tabelle 1: Leistungsfähigkeit am Strom der Sollleistungsspannung vs.load für Minimum, Nominal und maximuminput Spannung an 25°C.

Tabelle 2: Leistungsfähigkeit an der Nennleistung der Sollleistungsspannung and60% gegen Luftmenge für umgebende airtemperatures von 25°C.



DC-DC-Konvertermodul der geringen Energie 13W gab 12V MT13-24S12-POC aus DC-DC-Konvertermodul der geringen Energie 13W gab 12V MT13-24S12-POC aus



Tabelle 3: Maximale herabsetzende Ausgangsleistungslufttemperatur der Kurven vs.ambient für Luftmengen von 0 LFM through400 LFM mit der Luft, die von Stift 1 fließt, um 3 festzustecken (nominalinput Spannung).

Tabelle 4: Ausgangsspannungskräuselung an nominales inputvoltage und der bewerteten Last Strom (20 mV/div). Loadcapacitance: keramischer Kondensator 0.1μF und Kondensator 10μFtantalum. Bandbreite: 20 MHZ.



DC-DC-Konvertermodul der geringen Energie 13W gab 12V MT13-24S12-POC aus



Tabelle 5: Umgebende Temperatur ist 25 ℃, loadcarried durch die Last (Energie 13W), die thermalimaging Karte.



DC-DC-Konvertermodul der geringen Energie 13W gab 12V MT13-24S12-POC ausDC-DC-Konvertermodul der geringen Energie 13W gab 12V MT13-24S12-POC aus



Tabelle 6: Drehung-auf Ausgleichstrom an der vollen Last (resistiveload) (100 ms/div). Eingangsspannung vor-angewandt. Ch1: Vout (5V/div); Ch2: AN/AUS-Input (5V/div)

Tabelle 7: Abschaltungsabfallzeit an der vollen Last (2ms/div). Ch1: Vout (5V/div); Ch2: AN/AUS-Input (5V/div)



DC-DC-Konvertermodul der geringen Energie 13W gab 12V MT13-24S12-POC ausDC-DC-Konvertermodul der geringen Energie 13W gab 12V MT13-24S12-POC aus



Tabelle 8: Ausgangsspannungsantwort zu Schrittänderung inload Strom (50%-75%-50% von Iout (maximal); dI/dt =0.1A/μs). Lastskappe: 10μF, 100 mΩ ESR-tantalumcapacitor und keramischer Kondensator 1μF. Ch1: Vout (200mV/div)

Tabelle 9: Ausgangsspannungsantwort zu Schrittänderung inload Strom (50%-75%-50% von Iout (maximal): dI/dt =0.3A/μs). Lastskappe: 1μF, tantalumcapacitor 100mΩ ESR und keramische Kappe 1μF. Ch1: Vout (200mV/div)



6. Körperliche Informationen

6,1 Mechanischer Entwurf



DC-DC-Konvertermodul der geringen Energie 13W gab 12V MT13-24S12-POC aus



Anmerkungen:

1. Alle weiteren Stifte sind 0.6mm Durchmesser

2. Pin4 und Pin6 sind Parallelschaltung. Der Benutzer könnte die Funktion Vout erzielen (+) ob jedes zwei Stift-orboth anschließen Sie.

3. Toleranzen: x.xx±0.02 herein. (x.x±0.5mm) .x.xxx±0.010 herein. (x.xx±0.25mm)



6,2 Anschlussbezeichnungen

Pin nein. Name Funktion
1 Vin (-) Negative Eingangsspannung
2 Ermöglichen Sie TTL-Input, zum des Konverters, bezogen zu Vin (-), mit internem an und abzustellen zieht hoch.
3 Vin (+) Positive Eingangsspannung
4 Vout (+) Positive Ausgangsspannung
5 Vout (-) Negative Ausgangsspannung
6 Vout (+) Positive Ausgangsspannung
7 Ordnung Ausgangsspannungs-Ordnung
