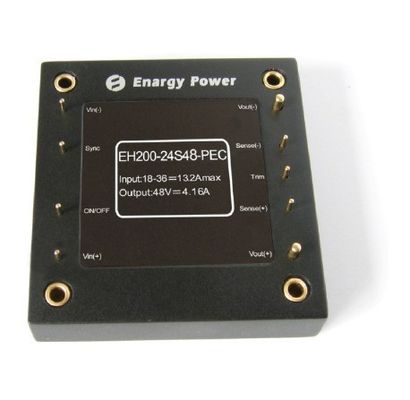

Kundenspezifisches Militärmacht-Spg.Versorgungsteil 200W gab 48V 13.2A EH200-24S48-PEC aus

Ertrag 48V EH200-24S48-PEC des Militärmacht-Spg.Versorgungsteil-200W

Hauptmerkmale

Breite Inputstrecke: 18-36 V

Spitzenleistung: 200W

Hohe Umwandlungs-Leistungsfähigkeit: 94%

Linie Regelung zu: ±0.5%

Lastsregelung zu: ±0.5%

Input Unterspannung Aussperrung

Ausgangsspannungsordnung: 8% Vout

Ertragüberstromschutz

Schluckaufmoduskurzschlusssicherung

Übertemperaturschutz

Ermöglichen Sie (AN/AUS) Steuerung

Isolierungs-Spannung: 1500Vdc

Produktübersicht

Fortschrittliche Machtverarbeitung, -steuerung und -Verpackungstechniken dieser DDCmodule Gebrauch, um die Leistung, die Flexibilität, die Zuverlässigkeit und die Wirtschaftlichkeit einer reifen Leistungskomponente zur Verfügung zu stellen. Aktive Klammernhochfrequenzschaltung versieht Dichte der hohen Leistung mit lärmarmer und hoher Leistungsfähigkeit.

1. Elektrische Eigenschaften

1,1 Absolute Maximalleistungen

Parameter	Minute	Art	Maximal	Einheiten	Anmerkungen
Eingangsspannung			45	VDC	Ununterbrochen, inoperativ
			40	VDC	Ununterbrochen, funktionierend
			45	VDC	Antriebspannung,<100ms>
Isolierungs-Spannung			2000	VDC	Input zum Ertrag
Betriebstemperatur	-40		100	℃	Angesichts PWB-Temperatur
Lagertemperatur	-55		105	℃
Ermöglichen Sie – Vin-Spannung	-0,5		10	VDC

1,2 Geben Sie Eigenschaften ein

Parameter	Minute	Art	Maximal	Einheiten	Anmerkungen
Eingangsspannungsbereich	18	24	36	VDC
Unter-Spannung Aussperrung		17,5	17,9	VDC	Prüfpunkt
	15,5	16,5		VDC	Schützen Sie Punkt
Maximaler Eingangsstrom			13,2	A	Vin-Minute, volle Last des Ertrages
Leistungsfähigkeit		93		%	Nennaufnahme; bewertete Last
Ableitung, Bereitschafts		15	20	W	Minimale Last Iout=0.2A

1,3 Ausgangskennlinien

Parameter	Minute	Art	Maximal	Einheiten	Anmerkungen
Ausgangsspannungs-Satzball	47,52	48,00	48,48	VDC	Nominaler Input; Keine Last
Ausgangsspannungs-Strecke	47,52	48,00	48,48	VDC	Nominaler Input; Last
Ertrag-Strombereich	0		4,16	A
Linie Regelung			±0.5	%
Lasts-Regelung			±0.5	%
Strombegrenzung	4,3	4,9	5,8	A	Ausgangsspannung 95% von Nominal
Kurzschluss-Strom			5	A
Kräuselung (Effektivwert)		150		Millivolt	Nominaler Input; volle Last; 20 MHZ Bandbreite.
Geräusche (Spitzen-Spitzen)		240		Millivolt

1,4 Dynamische Resonanz-Eigenschaften

Parameter	Minute	Art	Maximal	Einheiten	Anmerkungen
Ändern Sie im Ausgangsstrom		1		V	50% bis 75% bis 50% Iout maximal; (di/dt= 0.1A/μs).
		1,2		V	50% bis 75% bis 50% Iout maximal; (di/dt= 2.5A/μs).
Dynamische Genesungszeit		300		μS
Drehung-auf Zeit		50		Frau	Abfahren von vin zu vout Aufstieg bis 90%
Drehung-weg Overshoot			5	%

1,5 Funktionseigenschaften

Parameter	Minute	Art	Maximal	Einheiten	Anmerkungen
Schaltfrequenz	187	230	255	KHz
Ertrag-Ordnung		8		% Vout	Ordnung oben
		8			Ordnung unten
Ermöglichen Sie PIN-Strom			0,5	MA
Ermöglichen Sie (AN/AUS)	2,5		10	VDC	Auf-Steuerung, Logik hoch oder Schwimmen
	-0,5		0,5	VDC	Aus-Steuerung, Logik niedrig
Überlastungs-Schutz	110	120	140	%	Emittergekoppelt, Impulsstrom (100% bewertete Last)
Übertemperaturschutz		105		℃	Schützen Sie Punkt
		90		℃	Prüfpunkt

1,6 Isolierungs-Eigenschaften

Parameter	Minute	Art	Maximal	Einheiten	Anmerkungen
Isolierungs-Spannung	1500			VDC	Input zum Ertrag
	1500			VDC	Input zur Basis
	1500			VDC	Ertrag zur Basis
Isolationswiderstand	100			MΩ	An 500Vdc, zum es zu prüfen, wenn Atmosphärendruck und r. H 90% ist
Isolierungs-Kapazitanz		1000		PF

2. Allgemeine Eigenschaften

Parameter	Minute	Art	Maximal	Einheiten	Anmerkungen
Gewicht		118		Unze (g)
MTBF	1			MHrs	TR-NWT-000332; 80% Last, 300LFM, 40℃ Ta

3. Klimaeigenschaften

Parameter	Minute	Art	Maximal	Einheiten	Anmerkungen
Betriebstemperatur	-40		100	℃	Niedrige PWB-Temperatur
Lagertemperatur	-55		105	℃	Niedrige PWB-Temperatur
Temperatur-Koeffizient			±0.02	%/℃
Feuchtigkeit	20		95	%R.H.

4. Standard-Befolgung

Parameter	Anmerkungen
MIL-STD-704
MIL-STD-1399
MIL-STD-810
UL/cUL60950
GB4943
Iec 61000-4-2

5. Typische Welle und Kurven

Tabelle 1: Leistungsfähigkeit an der Sollleistungsspannung gegen Lastsstrom für Minimum, Nominal und maximale Eingangsspannung an 25°C.

Tabelle 2: Verlustleistung an der Sollleistungsspannung gegen Lastsstrom für Minimum, Nominal und Maximum

Eingangsspannung an 25°C.

Tabelle 3: Maximale Spitzenleistung, die Kurven gegen Umgebungstemperatur für Luftmengen von 0 LFM herabsetzt

durch 400 LFM mit der Luft, die von Stift 3 fließt, um 1 festzustecken (nominale Eingangsspannung).

Tabelle 4: Ausgangsspannungskräuselung am Strom der nominalen Eingangsspannung und der bewerteten Last. Lastskapazitanz: keramischer Kondensator 0.1μF und Kondensator des Tantals 10μF. Bandbreite: 20 MHZ.

Tabelle 5: Thermischer Plan des Konverters am Vollaststrom (200W) mit der Luft 25°C, die mit der Rate von 200 fließt

LFM. Luft fließt über den Konverter von Stift 3, um 1 festzustecken (nominale Eingangsspannung).

Tabelle 6: Thermischer Plan des Konverters am Vollaststrom (200W) mit der Luft 25°C, die mit der Rate von 200 fließt

LFM. Luft fließt über den Konverter von Input zu Ertrag (nominale Eingangsspannung).

Tabelle 7: Drehung-auf Ausgleichstrom an der vollen Last (widerstrebende Last) (200 ms/div). Eingangsspannung vor-angewandt.

Ch1: Vout (50V/div); Ch2: AN/AUS-Input (5V/div))

Tabelle 8: Abschaltungsabfallzeit an der vollen Last (200 ms/div). Ch1: Vout (50V/div); Ch2: AN/AUS-Input (5V/div)

Tabelle 9: Ausgangsspannungsantwort zur Schrittänderung im Lastsstrom (50%-75%-50% von Iout (maximal); dI/dt =

0.1A/μs). Lastskappe: 10μF, 100 mΩ ESR-Tantalkondensator und keramischer Kondensator 0.1μF. Ch 1: Vout

(1mV/div).

Tabelle 10: Ausgangsspannungsantwort zur Schrittänderung im Lastsstrom (50%-75%-50% von Iout (maximal): dI/dt = 2.5A/μs). Lastskappe: 10μF, 100 mΩ ESR-Tantalkondensator und keramische Kappe 0.1μF. Ch 1: Vout (1mV/div).

6. Körperliche Informationen

6,1 Mechanischer Entwurf

Anmerkungen:

1. Stifte 5, (3.81mm) Durchmesser 9.

2. Anderer Durchmesser der Stift (2.00mm).

3. Toleranzen: x.x ±0.5mm, x.xx ±0.25mm.

6,2 Anschlussbezeichnungen

Pin nein.	Name	Funktion
1	Vin (+)	Positive Eingangsspannung
2	Ermöglichen Sie	TTL-Input, zum des Konverters, bezogen zu Vin (-), mit internem an und abzustellen zieht hoch.
3	Synchronisierung	Synchronisierungsspitze
4	Vin (-)	Negative Eingangsspannung
5	Vout (-)	Negative Ausgangsspannung
6	Richtung (-)	Direktübertragung kompensieren (-)
7	Ordnung	Ausgangsspannungsordnung
8	Richtung (+)	Positive Ausgangsspannung
9	Vout (+)	Positive Ausgangsspannung
