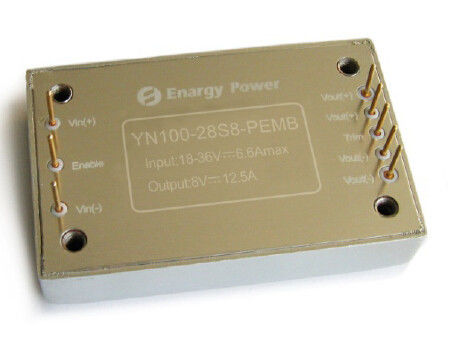

Ertrag 28V YN100-28S28-PEMB DC-DC Konverter-100W
Hauptmerkmale
Spitzenleistung: 100W
Breite Inputstrecke: 18-36Vdc
Hohe Umwandlungs-Leistungsfähigkeit: Bis 91%
Linie Regelung bis ±1.0%
Lastsregelung bis ±1.0%
Örtlich festgelegte Arbeitsfrequenz
Isolierungsspannung: 1500V
Ermöglichen Sie (AN/AUS) Steuerung
Geben Sie Überlastungsschutz aus
Schluckaufmoduskurzschlusssicherung
Übertemperaturschutz
Input Unterspannung Aussperrung
Ausgangsspannungsordnung: ±8% Vout
Paket: Offener Rahmen
Viertelziegelstein: 2.32×1.49×0.45in
59×38×11.5mm
Produktübersicht
Moderne Energie des Gebrauches dieser DDCmodule
Verarbeitung, Steuerung und Verpackungstechniken zum bereitzustellen
die Leistung, die Flexibilität, die Zuverlässigkeit und die Wirtschaftlichkeit
von einer reifen Leistungskomponente. Aktive Hochfrequenzklammer
Schaltung versieht Dichte der hohen Leistung mit lärmarmem und
hohe Leistungsfähigkeit.
Die Einführung des Produktes
Die YN-Reihe ist ein unabhängig regulierter Ein-Outputkonverter, der die industriekompatible Viertelziegelsteinpaketgröße verwendet. Die sehr hohe Leistungsfähigkeit ist ein Ergebnis patentierter Topologie ENARGY CORP, die synchrone Korrektur und einen innovativen Bauentwurf verwendet, um Wärmeableitung herabzusetzen und Dichten der hohen Leistung extrem zu gewähren. Die Energie, die durch den Konverter zerstreut wird, ist so niedrig, dass ein Kühlkörper nicht angefordert wird, der Kosten, Gewicht, Höhe spart, und Anwendungsbemühung. Alle Macht- und Steuerkomponenten werden zum mehrschichtigen PWB-Substrat angebracht
mit highyield Oberflächen-Bergtechnologie mit dem Ergebnis eines zuverlässigeren Produktes.
1. Elektrische Eigenschaften
Elektrische Eigenschaften treffen über dem vollen Betriebsbereich der Eingangsspannung, der Ertraglast und der Grundplattetemperatur zu,
wenn nicht anders angegeben. Alle Temperaturen beziehen sich die auf Betriebstemperatur in der Mitte der Grundplatte. Alle Daten
die Prüfung an Ta=25oC schließen besondere Definition aus.
1,1 Absolute Maximalleistungen
Parameter | Minute | Art | Maximal | Einheiten | Anmerkungen |
Eingangsspannung | 45 | VDC | Ununterbrochen, inoperativ | ||
40 | VDC | Ununterbrochen, funktionierend | |||
45 | VDC | ||||
Isolierungs-Spannung | 2000 | VDC | Funktionierender vorübergehender Schutz,<100ms> | ||
Betriebstemperatur | -55 | 100 | ℃ | Input zum Ertrag | |
Lagertemperatur | -65 | 115 | ℃ | ||
Ermöglichen Sie zu Vin-Spannung | -0,5 | 10 | VDC |
1,2 Geben Sie Eigenschaften ein
Parameter | Minute | Art | Maximal | Einheiten | Anmerkungen |
Eingangsspannungsbereich | 18 | 28 | 36 | VDC | Ununterbrochen |
Unter-Spannung Aussperrung | 17,5 | 17,9 | VDC | Drehung-auf Schwelle | |
15,5 | 16,5 | VDC | Drehung-weg Schwelle | ||
Maximaler Eingangsstrom | 6,6 | A | Load=100W; Input 18Vdc | ||
Leistungsfähigkeit | 90 | % | Tabellen 1-2 | ||
Behinderter Eingangsstrom | 10 | MA | Ermöglichen Sie Stifttief | ||
Empfehlen Sie externen Input Kapazitanz |
100 | μF | Typischer ESR ≤0.1-0.2W |
1,3 Ausgangskennlinien
Parameter | Minute | Art | Maximal | Einheiten | Anmerkungen |
Ausgangsspannungs-Strecke | 7,92 | 8,00 | 8,08 | VDC | Nominaler Input; load=1A; 25℃ |
Ertrag-Strombereich | 0 | 12,5 | A | Input 18Vdc-36Vdc, | |
Strombegrenzung | 105 | 130 | % | Ausgangsspannung 90% von Nominal | |
Linie Regelung | 0,5 | ±1.0 | % | Niedrige Linie zur hohen Linie; volle Last | |
Lasts-Regelung | 0,5 | ±1.0 | % | Keine Last zur vollen Last; nominaler Input | |
Temperatur-Regelung | ±0.005 | ±0.02 | %/°C | Über Betriebstemperaturbereich | |
Kurzschluss-Strom | 1 | 13 | A | Ausgangsspannung <800 mV=""> | |
Kräuselung (Effektivwert) | 50 | Millivolt | Nominaler Input; volle Last; 20 MHZ-Bandbreite; Tabelle 7 | ||
Geräusche (Spitzen-Spitzen) | 80 | Millivolt | |||
Höchstleistungs-Kappe. | 7000 | μF | Nominaler Input; load=1A | ||
Ausgangsspannungs-Ordnung | ±8 | % | Nominaler Input; volle Last; 25°C |
1,4 Dynamische Resonanz-Eigenschaften
Parameter | Minute | Art | Maximal | Einheiten | Anmerkungen |
Ändern Sie im Ausgangsstrom (di/dt= 0.1A/μs) | 360 | Millivolt | 50% bis 75% bis 50% Iout maximal; Tabelle 5 | ||
Ändern Sie im Ausgangsstrom (di/dt= 2.5A/μs) | 400 | Millivolt | 50% bis 75% bis 50% Iout maximal; Tabelle 6 | ||
Erholungszeit | 300 | μS | Zu innen 1% Vout nom. | ||
Drehung-auf Zeit | 25 | Frau | Volle Last; Vout=90% nom. Tabelle 3 | ||
Abschaltungs-Abfallzeit | 5 | Frau | Volle Last; Vout=10% nom. Tabelle 4 | ||
Ausgangsspannung Overshoot | 5 | % |
1,5 Funktionseigenschaften
Parameter | Minute | Art | Maximal | Einheiten | Anmerkungen |
Schaltfrequenz | 185 | 230 | 255 | KHz | Vorgeschriebenes Stadium und Isolierungsstadium |
Ermöglichen Sie (AN/AUS) Steuerung (Pin2) | Sehen Sie Teil 7,1 | ||||
Ermöglichen Sie Spannung ermöglichen Quellstrom | 230 | 10 | VDC | Ermöglichen Sie Stiftdem schwimmen | |
0,5 | MA | ||||
Ermöglichen Sie (Zweipunktregelung) positiver Logik | 3,5 | 10 | VDC | Auf-Steuerung, Logik hoch oder Schwimmen | |
-0,5 | 0,5 | VDC | Aus-Steuerung, Logik niedrig | ||
Kurzschlusssicherung | 65 | mΩ | Art: Schluckauf-Modus, Nicht-Verriegelnd, Selbst-Wiederaufnahme, Schwelle, Kurzschluss-Widerstand | ||
Übertemperaturschutz | 105 | ℃ | Art: Nicht-Verriegeln, Selbst-Wiederaufnahme; Schwelle, Gehäusetemperatur | ||
15 | ℃ | Hysteresis |
1,6 Isolierungs-Eigenschaften
Parameter | Minute | Art | Maximal | Einheiten | Anmerkungen |
Isolierungs-Spannung | 1500 | VDC | Input zum Ertrag | ||
1500 | VDC | Input zur Basis | |||
500 | VDC | Ertrag zur Basis | |||
Isolationswiderstand | 100 | MΩ | An 500Vdc, zum es zu prüfen, wenn Atmosphärendruck und r. H 90% ist | ||
Isolierungs-Kapazitanz | 1000 | PF |
2. Allgemeine Eigenschaften
Parameter | Minute | Art | Maximal | Einheiten | Anmerkungen |
Gewicht | 2.4(75) | Unze (g) | Eingekapselt | ||
Paket-Arten | Potting-Thermalplastik; Keine Airproof | ||||
MTBF (berechnet) | 1 | MHrs | TR-NWT-000332; 80% Last, 300LFM, 40℃ Ta |
3. Klimaeigenschaften
Parameter | Minute | Art | Maximal | Einheiten | Anmerkungen |
Betriebstemperatur | -55 | +100 | ℃ | Ausgedehnte, niedrige Krustentemperatur | |
Lagertemperatur | -65 | +115 | ℃ | Umgebend | |
Temperatur-Koeffizient | ±0.02 | %/℃ | |||
Feuchtigkeit | 20 | 95 | %R.H. | Relative Luftfeuchtigkeit, kondensationsfrei |
4. Standard-Befolgung
Parameter | Anmerkungen |
UL/cUL60950 | |
EN60950 | |
GB4943 | |
Nadel-Flammen-Test (Iec 695-2-2) | Prüfen Sie auf gesamter Versammlung; Brett u. Plastikkomponenten UL94V-0 konform |
Iec 61000-4-2 |
5. Qualifikations-Spezifikation
Parameter | Anmerkungen |
Erschütterung | 10-55Hz Schleife, 1 Min./Schleife, 120 Schleifen für Achse 3 |
Mechanischer Schock | Minute 100g, 2 Rückgänge in x und y-Achse, 1 Rückgang in z-Achse |
Kälte (in Kraft) | Anzeige IEC60068-2-1 |
Feuchte Hitze | IEC60068-2-67 CY |
Temperaturwechsel | -40°C zu 100°C, Rampe 15°C/min., 500 Zyklen |
Energie/thermisches Radfahren | Vin = Minute zur maximalen, vollen Last, 100 Zyklen |
Entwurfs-Randstellung | Tmin-10°C zu Tmax+10°C, 5°C tritt, Vin = Minute zu maximalem, Last 0-105% |
Leben-Test | 95% veranschlagte Vin und Last, Einheiten am Herabsetzen des Punktes, 1000 Stunden |
Solderability | IEC60068-2-20 |
6. Typische Welle und Kurven
Tabelle 1: Leistungsfähigkeit an der Sollleistungsspannung gegen Lastsstrom für Minimum, Nominal und maximale Eingangsspannung an 25°C.
Tabelle 2: Verlustleistung an der Sollleistungsspannung gegen Lastsstrom für Minimum, Nominal und maximale Eingangsspannung an 25°C.
Tabelle 3: Drehung-auf Ausgleichstrom an der vollen Last (widerstrebende Last) (200 ms/div). Eingangsspannung vor-angewandt. Ch 1: Vout (10V/div). Ch 2: AN/AUS-Input (5V/div)
Tabelle 4: Abschaltungsabfallzeit an der vollen Last (100 ms/div). Ch 1: Vout (10V/div). Ch 2: AN/AUS-Input (5V/div).
Tabelle 5: Ausgangsspannungsantwort zur Schrittänderung im Lastsstrom (50%-75%-50% von Iout (maximal); dI/dt = 0.1A/μs). Lastskappe: 10μF, mΩ ≤100 ESR-Tantalkondensator and0. keramischer Kondensator 1μF. Ch 1: Vout (500mV/div).
Tabelle 6: Ausgangsspannungsantwort zur Schrittänderung im Lastsstrom (50%-75%-50% von Iout (maximal): dI/dt = 2.5A/μs). Lastskappe: mΩ 10μF, ≤100 ESR-Tantalkondensator und keramische Kappe 0.1μF. Ch 1: Vout (500mV/div).
Tabelle 7: Ausgangsspannungskräuselung am Strom der nominalen Eingangsspannung und der bewerteten Last (50mV/div). Lastskapazitanz: keramischer Kondensator 0.1μF und Kondensator des Tantals 10μF. Bandbreite: 20 MHZ.
7. Funktions-Spezifikationen
7,1 Ermöglichen Sie (AN/AUS) Steuerung (Pin 2)
Der Ermöglichungsstift erlaubt, dass das Energiemodul an und elektronisch ausgeschaltet ist. Die (AN/AUS) Funktion des Ermöglichunges ist für die Konservierung von Batterieleistung nützlich, für pulsierte Energieanwendung oder für die oben der Reihe nach ordnende Energie. Der Ermöglichungsstift wird zum - Vin bezogen. Er wird innerlich hochgezogen, also wird keine externe Spannungsquelle angefordert. Ein Open-Collector (oder öffnen Sie Abfluss), Schalter wird zur Steuerung des Ermöglichungsstiftes empfohlen. Wenn Sie den Ermöglichungsstift verwenden, überprüfen Sie, ob der Hinweis wirklich ist - Vin-Stift, nicht vor filternder EMS oder entfernt von der Einheit. Das Steuersignal optisch verbinden und den Opto Koppler direkt am Modul lokalisieren vermeiden irgendwelche Probleme. Wenn der Ermöglichungsstift nicht benutzt wird, kann er das Schwimmen gelassen werden (positive Logik) oder an den - Vin-Stift (negative Logik) angeschlossen werden. Stellen Sie a-Details fünf mögliche Stromkreise für das Fahren des AN/AUS-Stiftes dar. Zahl B ist ein ausführlicher Blick des internen AN/AUS-Schaltkreises.
Stellen Sie A dar: Verschiedene Stromkreise für das Fahren des AN/AUS-Stiftes.
Zahl B: Interner AN/AUS-Stiftschaltkreis.
7,2 Fernerkundung (Stifte 7 und 5)
Fernerkundung lässt den Konverter die Ausgangsspannung direkt im Augenblick der Last abfragen und folglich kompensiert automatisch die Lastsleiterverteilungs- u. -kontaktverluste (Zahl C). Es gibt eine Richtungsführung für jeden Ausgangsanschluss, gekennzeichnet +Sense und - Richtung. Diese Führungen tragen sehr niedrig den Strom, der mit den Lastsführungen verglichen wird. Innerlich wird ein Widerstand zwischen Richtungsanschluß und Leistungsabgabeausgangsanschluß angeschlossen. Wenn die Fernrichtung nicht verwendet wird, führt die Richtung Bedarf, zu ihrem jeweiligen Ertrag kurzgeschlossen zu werden führt (Zahl D). Sorgfalt muss angewendet werden, wenn man Ertragbeziehungen herstellt. Wenn die Ausgangsanschlüsse vor den Richtungslinien sich trennen, fließt der Vollaststrom hinunter die Richtungslinien und beschädigt die internen Abfragungswiderstände. Seien Sie sicher, den Konverter immer abzuschalten, bevor Sie irgendwelche Ertragbeziehungen herstellen. Die maximale Ausgleichsspannung für Linie Tropfen ist bis zu 0.5V.
Zahl C: Fernrichtungs-Verbindung.
Zahl D: Fernrichtung wird nicht verwendet.
7,3 Schutz-Eigenschaften
·Input Unter-Spannung Aussperrung: Der Konverter ist entworfen, um abzustellen, wenn die Eingangsspannung zu niedrig ist und hilft vermeiden ein Inputsystem-Instabilitätsproblem, der Ausrück-Schaltkreis ist ein Komparator mit DC-Hysteresis. Wenn die Eingangsspannung steigt, muss sie den typischen Schwellenspannungs-Schwellenwert übersteigen (aufgelistet auf der Spezifikationsseite) bevor der Konverter einschaltet. Sobald der Konverter eingeschaltet ist, muss die Eingangsspannung unterhalb des typischen Schwellenspannungs-Schwellenwertes fallen, bevor der Konverter abstellt. ·Ertrag-Strombegrenzung: Die maximale Strombegrenzung bleibt als die Ausgangsspannungsrückgänge konstant. Jedoch einmal ist der Widerstand vom kurzen über dem Ertrag genug klein, den Ausgangsspannungsspannungsabfall unterhalb der spezifizierten Ertrag DC-Strombegrenzungs-Abschaltungs-Spannung zu machen, den Konverter in unbestimmten Kurzschlusssicherungszustand des Schluckaufmodus, bis die Kurzschlusszustand entfernt ist. Dieses verhindert Überhitzung des Konverters oder des Ladungsträgers. ·Übertemperaturabschaltung: Ein Temperaturfühler auf dem Konverter fragt die Durchschnittstemperatur des Moduls ab. Der thermische Abschaltstromkreis ist entworfen, um den Konverter weg von zu drehen, wenn die Temperatur am abgefragten Standort den Übertemperaturabschaltungswert erreicht. Er lässt den Konverter wieder einschalten wenn die Temperatur der abgefragten Standortrückgänge durch die Menge des Übertemperaturabschaltungs-Wiederanlaufs-Hysteresiswertes.
8. Typische Anwendungs-und Entwurfs-Erwägung
8,1 Input-Entstörung
DC-DC Konverter erzeugen von Natur aus bedeutende Niveaus von geleiteten und ausgestrahlten Geräuschen. Die geleiteten Geräusche umfaßten Gleichtakt- und Differenzialmodusgeräusche. Die Gleichtaktgeräusche hängen direkt mit der effektiven parasitären Kapazitanz zwischen den Energiemodul-Inputleitern und der Gehäusemasse zusammen. Die differenzialen Modusgeräusche sind über den Inputleitern. Es wird empfohlen, um irgendein Niveau von EMS-Unterdrückung zum Energiemodul zu haben. Geleitete Geräusche auf den Eingangsleistungslinien können als Differenzial- oder Gleichtaktgeräuschstrom auftreten entweder. Das Klassenziel für Störspannungen ist EN55022 Klasse A (FCC Part15). (Sehen Sie Zahl H).
Zahl H: Input-Entstörung.
9. Prüfmethode
9,1 Ertrag-Kräuselung u. Geräusch-Test
Die Ertragkräuselung wird aus Grundfrequenzkräuselungs- und HochfrequenzschaltungsStörimpulsen verfasst. Die grundlegende Schaltfrequenzkräuselung (oder die grundlegende Kräuselung) ist im 100KHz zur Strecke 1MHz; der HochfrequenzschaltungsStörimpuls (oder die Schaltungsgeräusche) sind in den 10 MHZ zur Strecke 50MHz. Die Schaltungsgeräusche werden normalerweise mit 20 MHZ-Bandbreite spezifiziert, um alle bedeutende Harmonik für die Störimpulse zu umfassen. Die einfachste Weise, die Ertragkräuselung und -geräusche zu messen ist, eine Oszilloskopsondenspitze und einen Bodenring zu benutzen, die direkt gegen die Leistungsverstärker-Ertragstifte, wie gezeigt unten gedrückt werden. Dieses stellt die kürzeste mögliche Beziehung über den Ausgangsanschlüssen her. Die Masseklemme der Oszilloskopsonde sollte nie im Kräuselungs- und Geräuschmaß benutzt werden. Die Masseklemme tritt nicht nur als eine Antenne und eine Aufnahme die ausgestrahlte Hochfrequenzenergie auf, aber sie stellt die Gleichtaktgeräusche zum Maß auch vor. Der Standardprüfaufbau für Kräuselung u. Lärmmessung wird in Tabelle I. gezeigt. Ein Sondensockel (Tektronix, P.N. 131.0258-00) wird benutzt, damit die Maße die Geräuschaufnahme beseitigen, die mit langer Masseklemme von Bereichsonden verbunden ist.
Tabelle I: Kräuselungs-u. Geräusch-Standard-Prüfungs-Durchschnitte.
10. Körperliche Informationen
10,1 Mechanischer Entwurf
Anmerkungen:
1. Alle Stifte, (0.80mm) Durchmesser (8.0mm). Distanzhülsenschultern.
2. Toleranzen: x.xx ±0.25mm. (x.x ±0.5mm)
10,2 Anschlussbezeichnungen
Pin nein. | Name | Funktion |
1 | Vin (-) | Negative Eingangsspannung |
2 | Ermöglichen Sie | TTL-Input, zum des Konverters, bezogen zu Vin (-), mit internem an und abzustellen zieht hoch. |
3 | Vin (+) | Positive Eingangsspannung |
4 | Vout (+) | Positive Ausgangsspannung |
5 | Vout (+) | Positive Ausgangsspannung |
6 | Ordnung | Ausgangsspannungsordnung. Lassen Sie Ordnungsstift offen für Sollleistungsspannung. |
7 | Vout (-) | Negative Ausgangsspannung |
8 | Vout (-) | Negative Ausgangsspannung |
