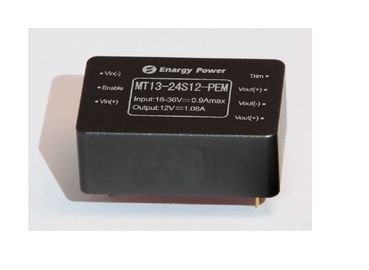

Ertrag 12V MT13-24S12-PEM DC-DC Konverter-13W

Hauptmerkmale

Spitzenleistung: 13W

Breite Inputstrecke: 18-36Vdc

Hohe Umwandlungs-Leistungsfähigkeit: 90%

Linie Regelung bis ±0.5%

Lastsregelung bis ±1.0%

Isolierungsspannung: 1,500V

Ermöglichen Sie (AN/AUS) Steuerung

Geben Sie Überstromschutz aus

Schluckaufmoduskurzschlusssicherung

Übertemperaturschutz

Input Unterspannung Aussperrung

Ausgangsspannungsordnung -5~+ 10% Vout

Produktübersicht

Gebrauch dieser DDCmodule brachte die Machtverarbeitung, -steuerung und -Verpackungstechniken, um die Leistung, die Flexibilität, die Zuverlässigkeit und die Wirtschaftlichkeit einer reifen Leistungskomponente zur Verfügung zu stellen voran. Aktive Klammernhochfrequenzschaltung versieht Dichte der hohen Leistung mit lärmarmer und hoher Leistungsfähigkeit.

1. Elektrische Eigenschaften

1,1 Absolute Maximalleistungen

Parameter	Minute	Art	Maximal	Einheiten	Anmerkungen
Eingangsspannung			45	VDC	Ununterbrochen, inoperativ
			36	VDC	Ununterbrochen, funktionierend
			45	VDC	Funktionierender vorübergehender Schutz,<100ms>
Isolierungsspannung			2000	VDC	Input zum Ertrag
Betriebstemperatur	-55		100	℃	Angesichts PWB-Temperatur
Lagertemperatur	-65		125	℃
Ermöglichen Sie zu Vin-Spannung	0		10	VDC

1,2 Geben Sie Eigenschaften ein

Parameter	Minute	Art	Maximal	Einheiten	Anmerkungen
Eingangsspannungsbereich	18	24	36	VDC
Unter-Spannung Aussperrung		17,2	17,5	VDC	Prüfpunkt
	16	16,3		VDC	Schützen Sie Punkt
Maximaler Eingangsstrom			0,9	A	Input Vin-Minute, volle Last des Ertrages
Leistungsfähigkeit		88		%	Nennaufnahme; Bewertete Last
Ableitung, Bereitschafts		0,3		W	Keine Last

1,3 Ausgangskennlinien

Parameter	Minute	Art	Maximal	Einheiten	Anmerkungen
Ausgangsspannungs-Satzball	11,85	12,00	12,15	VDC	Nominaler Input. Keine Last
Ausgangsspannungs-Strecke	11,75	12,00	12,25	VDC
Ertrag-Strombereich	0,01		1,08	A
Linie Regelung		±0.02	±0.50	%
Lasts-Regelung		±0.50	±1.00	%
Strombegrenzung	1,2	1,4		A	Ausgangsspannung 95% von Nominal
Kurzschluss-Strom	1		3	A
Kräuselung (Effektivwert)		15		Millivolt	Nominaler Input; volle Last; 20 MHZ-Bandbreite.
Geräusche (Spitzen-Spitzen)		75		Millivolt
Höchstleistungs-Kappe			3000	μF

1,4 Dynamische Resonanz-Eigenschaften

Parameter	Minute	Art	Maximal	Einheiten	Anmerkungen
Ändern Sie im Ausgangsstrom		200		Millivolt	±Vout	50% bis 75% bis 50% Iout maximal; (di/dt=0.1A/μs).
		250		Millivolt	±Vout	50% bis 75% bis 50% Iout maximal; (di/dt= 0.3A/μs).
Dynamische Genesungszeit		200		µS
Drehung-auf Zeit		50		Frau	Abfahren von vin zu vout Aufstieg bis 90%
Drehung-weg Overshoot				%

1,5 Funktionseigenschaften

Parameter	Minute	Art	Maximal	Einheiten	Anmerkungen
Schaltfrequenz	180	200	250	KHz
Ausgangsspannungs-Ordnung			10	% Vout	Ordnung oben
			5		Ordnung unten
Ermöglichen Sie Spannung			1	MA
Ermöglichen Sie (AN/AUS) Steuerung Positive Logik	2,5		10	VDC	Auf-Steuerung, Logik hoch oder Schwimmen
	0		1,5	VDC	Aus-Steuerung, Logik niedrig
Überlastungs-Schutz	110	120		%	Emittergekoppelt, Pulsecurrent (raredload 100%)
Kurzschlusssicherung			65	mΩ	Schluckaufmodus, seit der Wiederaufnahme
Übertemperaturschutz		105		℃	Art: Nicht-Verriegeln, Selbst-Wiederaufnahme; Schwelle, PWB-Temperatur
		90		℃	Prüfpunkt

1,6 Isolierungs-Eigenschaften

Parameter	Minute	Art	Maximal	Einheiten	Anmerkungen
Isolierungs-Spannung	1500			VDC	Input zum Ertrag
	1500			VDC	In Basis
	500			VDC	Heraus zur Basis
Isolationswiderstand	100			MΩ	An 500VDC, zum es zu prüfen, wenn atmosphericpressure und r. H 90% ist
Isolierungs-Kapazitanz		1000		PF

2. Allgemeine Eigenschaften

Parameter	Minute	Art	Maximal	Einheiten	Anmerkungen
Gewicht		30		Unze (g)
MTBF (berechnet)	1			MHrs	TR-NWT-000332; 80% Last, 300LFM, 40℃ Ta

3. Klimaeigenschaften

Parameter	Minute	Art	Maximal	Einheiten	Anmerkungen
Betriebstemperatur	-55		100	℃	Niedrige PWB-Temperatur
Lagertemperatur	-65		125	℃	Umgebende Temperatur
Temperatur-Koeffizient			±0.02	%/℃
Feuchtigkeit	20		95	%R.H.

4. Standard-Befolgung

Parameter	Anmerkungen
MIL-STD-704
MIL-STD-1399
MIL-STD-810
UL/cUL60950
EN60950
GB4943
Iec 61000-4-2

5. Typische Welle und Kurven

Tabelle 1: Leistungsfähigkeit am Strom der Sollleistungsspannung vs.load für Minimum, Nominal und maximuminput Spannung an 25°C.

Tabelle 2: Leistungsfähigkeit an der Nennleistung der Sollleistungsspannung and60% gegen Luftmenge für umgebende airtemperatures von 25°C.

Tabelle 3: Maximale herabsetzende Ausgangsleistungslufttemperatur der Kurven vs.ambient für Luftmengen von 0 LFM through400 LFM mit der Luft, die von Stift 1 fließt, um 3 festzustecken (nominalinput Spannung).

Tabelle 4: Ausgangsspannungskräuselung an nominales inputvoltage und der bewerteten Last Strom (20 mV/div). Loadcapacitance: keramischer Kondensator 0.1μF und Kondensator 10μFtantalum. Bandbreite: 20 MHZ.

Tabelle 5: Umgebende Temperatur ist 25 ℃, das theload, das durch die Last (Energie 13W) getragen wird, die Wärmebildgebungskarte.

Tabelle 6: Drehung-auf Ausgleichstrom an der vollen Last (resistiveload) (100 ms/div). Eingangsspannung vor-angewandt. Ch1: Vout (5V/div); Ch2: AN/AUS-Input (5V/div)

Tabelle 7: Abschaltungsabfallzeit an der vollen Last (2ms/div). Ch1: Vout (5V/div); Ch2: AN/AUS-Input (5V/div)

Tabelle 8: Ausgangsspannungsantwort zu Schrittänderung inload Strom (50%-75%-50% von Iout (maximal); dI/dt =0.1A/μs). Lastskappe: 10μF, 100 mΩ ESR-tantalumcapacitor und keramischer Kondensator 1μF. Ch1: Vout (200mV/div)

Tabelle 9: Ausgangsspannungsantwort zur Schrittänderung in loadcurrent (50%-75%-50% von Iout (maximal): dI/dt = 0.3A/μs). Lastskappe: 1μF, Tantalkondensator 100mΩ ESR und Kappe 1μFceramic. Ch1: Vout (200mV/div)

6. Körperliche Informationen

6,1 Mechanischer Entwurf

Anmerkungen:

1. Alle weiteren Stifte sind 0.6mm Durchmesser

2. Pin4 und Pin6 sind Parallelschaltung. Der Benutzer könnte die Funktion Vout erzielen (+) ob jedes zwei Stift-orboth anschließen Sie.

3. Toleranzen: x.xx±0.02 herein. (x.x±0.5mm) .x.xxx±0.010 herein. (x.xx±0.25mm)

6,2 Anschlussbezeichnungen

Pin nein.	Name	Funktion
1	Vin (-)	Negative Eingangsspannung
2	Ermöglichen Sie	TTL-Input, zum des Konverters, bezogen zu Vin (-), mit internem an und abzustellen zieht hoch.
3	Vin (+)	Positive Eingangsspannung
4	Vout (+)	Positive Ausgangsspannung
5	Vout (-)	Negative Ausgangsspannung
6	Vout (+)	Positive Ausgangsspannung
7	Ordnung	Ausgangsspannungs-Ordnung
