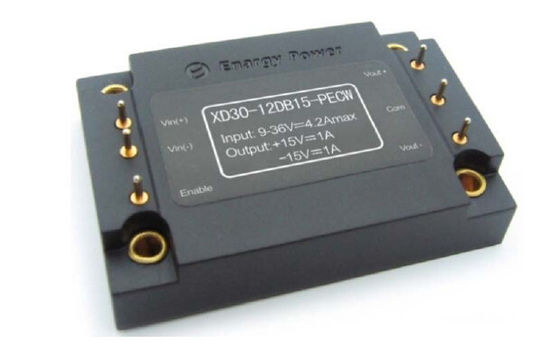

Ertrag 15V XD30-12DB15-PECW DC-DC Konverter-30W
Eigenschaften:
Breite Inputstrecke: 9-36 V
Spitzenleistung: 30W
Hohe Umwandlungs-Leistungsfähigkeit: 90%
Linie Regelung zu: ±1%
Lastsregelung zu: ±1%
Input Unterspannung Aussperrung
Ertragüberstromschutz
Schluckaufmoduskurzschlusssicherung
Ertragüberspannungsschutz
Ermöglichen Sie (AN/AUS) Steuerung
Isolierungs-Spannung: 1500Vdc
Produktübersicht:
Fortschrittliche Machtverarbeitung, -steuerung und -Verpackungstechniken dieser DDCmodule Gebrauch, um die Leistung, die Flexibilität, die Zuverlässigkeit und die Wirtschaftlichkeit einer reifen Leistungskomponente zur Verfügung zu stellen. Hoch
Frequenz versieht aktive Klammernschaltung Dichte der hohen Leistung mit lärmarmer und hoher Leistungsfähigkeit.
Elektrische Eigenschaften
1,1 Absolute Maximalleistungen
| Parameter |
Minute |
Art |
Maximal |
Einheiten |
Anmerkungen |
| Eingangsspannung |
|
|
80 |
VDC |
Ununterbrochen, inoperativ |
| |
|
40 |
VDC |
Ununterbrochen, funktionierend |
| |
|
80 |
VDC |
Antriebspannung,<100ms> |
| Isolierungsspannung |
|
|
2000 |
VDC |
Input zum Ertrag |
| Betriebstemperatur |
-55 |
|
100 |
℃ |
Angesichts PWB-Temperatur |
| Lagertemperatur |
-65 |
|
115 |
℃ |
|
| Ermöglichen Sie - Vin-Spannung |
-2 |
|
10 |
VDC |
|
1,2 Geben Sie Eigenschaften ein
| Parameter |
Minute |
Art |
Maximal |
Einheiten |
Anmerkungen |
| Funktionierender Eingangsspannungsbereich |
9 |
28 |
36 |
VDC |
|
| Beginnen Sie Spannungsbereich |
10 |
28 |
36 |
VDC |
|
| Geben Sie Unter-Spannung Aussperrung ein |
|
8,5 |
8,9 |
VDC |
Prüfpunkt |
| 7,5 |
8,0 |
|
VDC |
Schützen Sie Punkt |
| Maximaler Eingangsstrom |
|
|
4,2 |
A |
Vin-Minute, volle Last des Ertrages |
| Leistungsfähigkeit |
|
89 |
|
% |
Nennaufnahme; bewertete Last |
| Ableitung, Bereitschafts |
|
|
|
W |
Keine Last |
1,3 Ausgangskennlinien
| Parameter |
Minute |
Art |
Maximal |
Einheiten |
Anmerkungen |
| Ausgangsspannungs-Satzball |
+14,85 |
+15,00 |
+15,15 |
VDC |
+Vout |
Nenneingangsspannung; Kleine Last |
| -14,50 |
-15,00 |
-15,50 |
VDC |
- Vout |
|
| Ausgangsspannungs-Strecke |
+14,80 |
+15,00 |
+15,20 |
VDC |
+Vout |
|
| -14,40 |
-15,00 |
-15,60 |
VDC |
- Vout |
|
| Ertrag-Strombereich |
0,2 |
|
1,0 |
A |
+Vout |
|
| 0,2 |
|
1,0 |
A |
- Vout |
|
| Voltage Regulation |
|
|
±1 |
% |
+Vout |
|
| |
|
±4 |
% |
- Vout |
|
| Lasts-Regelung |
|
|
±1 |
% |
+Vout |
|
| |
|
±4 |
% |
- Vout |
|
|
Ertragüberstrom
Schutz
|
|
1,2 |
|
A |
+Vout |
90% der Nennleistungsspannung |
| |
1,2 |
|
A |
- Vout |
|
| Ertrag kurzer Circui-Strom |
0 |
|
5,0 |
A |
+Vout |
|
| 0 |
|
5,0 |
A |
- Vout |
|
| Effektivwert |
|
15 |
|
Millivolt |
+Vout |
Nominaler Input; volle Last;
20MHz, Bandbreite
|
| |
15 |
|
Millivolt |
- Vout |
| Spitzen-Spitzen |
|
70 |
|
Millivolt |
+Vout |
| |
70 |
|
Millivolt |
- Vout |
|
Kapazitive Last von
Maschine
|
|
|
1800 |
μF |
+Vout |
|
| |
|
1800 |
μF |
- Vout |
|
1,4 Dynamische Resonanz-Eigenschaften
| Parameter |
Minute |
Art |
Maximal |
Einheiten |
Anmerkungen |
| Ändern Sie im Ausgangsstrom |
|
400 |
|
Millivolt |
+Vout |
Laden Sie change50%~75%~50% Ioutmax, di/dt= 0.1A/μS |
| |
450 |
|
- Vout |
| |
400 |
|
Millivolt |
+Vout |
Last change50%~75%~50% Ioutmax, di/dt= 0.5A/μS |
| |
450 |
|
- Vout |
| Dynamische Genesungszeit |
|
|
300 |
wir |
|
| |
|
5 |
|
Frau |
Abfahren von vin zu vout Aufstieg bis 90% |
| |
|
|
5 |
% |
|
1,5 Funktionseigenschaften
| Parameter |
Minute |
Art |
Maximal |
Einheiten |
Anmerkungen |
| Schaltfrequenz |
180 |
200 |
230 |
KHz |
|
| Ermöglichen Sie PIN-Strom |
|
|
1 |
MA |
|
| Ermöglichen Sie (AN/AUS) |
1 |
|
15 |
VDC |
Auf-Steuerung, Logik hoch oder Schwimmen |
| -0,5 |
|
0,3 |
VDC |
Aus-Steuerung, Logik niedrig |
| Überspannungs-Schutz |
110 |
|
130 |
% |
Kleine Last |
| Überlastungs-Schutz |
110 |
|
|
% |
Emittergekoppelt, Impulsstrom (100% bewertete Last) |
| Kurzschlusssicherung |
|
|
65 |
mΩ |
Schluckaufmodus, seit der Wiederaufnahme |
1,6 Isolierungs-Eigenschaften
| Parameter |
Minute |
Art |
Maximal |
Einheiten |
Anmerkungen |
| Isolierungs-Spannung |
1500 |
|
|
VDC |
Input zum Ertrag |
| 1500 |
|
|
VDC |
In Basis |
| 500 |
|
|
VDC |
Heraus zur Basis |
| Isolationswiderstand |
100 |
|
|
MΩ |
An 500VDC, zum es zu prüfen, wenn atmosphärisch
Druck und r. H ist 90%
|
| Isolierungs-Kapazitanz |
|
1000 |
|
PF |
|
Allgemeine Eigenschaften
| Parameter |
Minute |
Art |
Maximal |
Einheiten |
Anmerkungen |
| Gewicht |
|
50 |
|
g |
|
| MTBF |
1 |
|
|
MHrs |
TR-NWT-000332; 80% Last, 300LFM,
40℃ Ta
|
Klimaeigenschaften
| Parameter |
Minute |
Art |
Maximal |
Einheiten |
Anmerkungen |
| Betriebstemperatur |
-55 |
|
100 |
℃ |
Ausgedehnte, niedrige PWB-Temperatur |
| Lagertemperatur |
-65 |
|
115 |
℃ |
Umgebend |
| Temperatur-Koeffizient |
|
|
±0.02 |
%/℃ |
|
| Feuchtigkeit |
20 |
|
95 |
%R.H. |
|
Standard-Befolgung
| Parameter |
Anmerkungen |
| MIL-STD-704 |
|
| MIL-STD-1399 |
|
| MIL-STD-810 |
|
| UL/cUL60950 |
|
| EN60950 |
|
| GB4943 |
|
| Iec 61000-4-2 |
|
5. ARBEITS-WELLE
Tabelle 1: Leistungsfähigkeit an der Sollleistungsspannung gegen Last
Strom für Minimum, Nominal und maximalen Input
Spannung an 25°C.
Tabelle 2: Leistungsfähigkeit an Sollleistung Spannung und 60%
Nennleistung gegen Luftmenge für Luft
Temperaturen von 25°C.
Tabelle 3: Maximale Spitzenleistung, die Kurven gegen herabsetzt.
Umgebungstemperatur für Luftmengen von 0 LFM
durch 400 LFM mit der Luft, die von Stift 1 fließt, um 3 festzustecken
(nominale Eingangsspannung).
Tabelle 4: Ausgangsspannungskräuselung an der nominalen Eingangsspannung
und Strom der bewerteten Last (20 mV/div). Lastskapazitanz:
keramischer Kondensator 0.1μF und Kondensator des Tantals 10μF.
Bandbreite: 20 MHZ.
Tabelle 5: Thermischer Plan des Konverters an der vollen Last
Strom (30W) mit der Luft 25°C, die mit der Rate von fließt
200 LFM. Luft fließt über den Konverter
vom Stift 3, zum 1 festzustecken (nominale Eingangsspannung).
Tabelle 6: Thermischer Plan des Konverters an der vollen Last
Strom (30W) mit der Luft 25°C, die mit der Rate von fließt
200 LFM. Luft fließt über den Konverter
von Input zu Ertrag (nominale Eingangsspannung).
Tabelle 7: Drehung-auf Ausgleichstrom an der vollen Last (widerstrebende Last)
(10 ms/div). Eingangsspannung vor-angewandt.
Ch1: Vout+ (10V/div); Ch2: Vout- (10V/div)
Ch3: AN/AUS-Input (1V/div)
Tabelle 8: Abschaltungsabfallzeit an der vollen Last (10 ms/div).
Ch1: Vout+ (10V/div); Ch2: Vout- (10V/div)
Ch3: AN/AUS-Input (1V/div)
Tabelle 9: Ausgangsspannungsantwort zur Schrittänderung herein
Lastsstrom (50%-75%-50% von Iout (maximal); dI/dt =
0.5A/μs). Lastskappe: 10μF, 100 mΩ ESR-Tantal
Kondensator und keramischer Kondensator 0.1μF. Ch 1: Vout
(200mV/div).
Tabelle 10: Ausgangsspannungsantwort zur Schrittänderung in der Last
Strom (50%-75%-50% von Iout (maximal): dI/dt = 0.5A/μs).
Lastskappe: 10μF, 30 mΩ ESR-Tantalkondensator und
keramische Kappe 0.1μF. Ch 1: Vout (200mV/div).
Informationen 6.Physical
6,1 Mechanischer Entwurf
Anmerkungen:
1. Alle Stifte sind 1.02mm Durchmesser.
2. Toleranzen: x.x ±0.5mm, x.xx ±0.25mm
6,2 Anschlussbezeichnungen
| Pin nein. |
Name |
Funktion |
| 1 |
Ermöglichen Sie |
TTL-Input, zum des Konverters, bezogen zu Vin (-), mit internem an und abzustellen zieht hoch. |
| 2 |
Vin (-) |
Negative Eingangsspannung |
| 3 |
Vin (+) |
Positive Eingangsspannung |
| 4 |
Vout (+) |
Positive Ausgangsspannung |
| 5 |
COM |
Boden |
| 6 |
Vout (-) |
Negative Ausgangsspannung |
