Herkunftsort: | China |
Markenname: | Enargy |
Modellnummer: | JS150-24S12-POC |
Min Bestellmenge: | 1pcs |
---|---|
Preis: | Negotiation |
Lieferzeit: | 1-8 Wochen |
Zahlungsbedingungen: | Verhandlung |
Versorgungsmaterial-Fähigkeit: | 15000Pcs/week |
Markieren: | Militärmachtspg.versorgungsteile,Militärddc |
---|

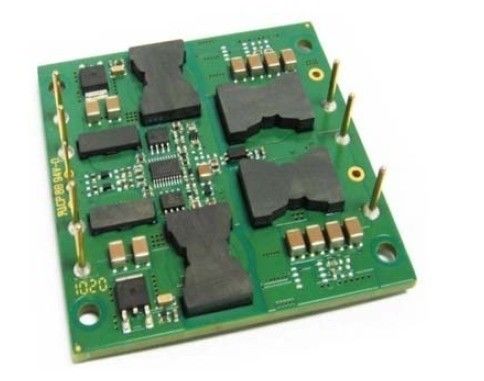

Ertrag 12V JS150-24S12-POC des Militärmacht-Spg.Versorgungsteil-150W
Hauptmerkmale
Spitzenleistung: 150W
Breite Inputstrecke: 18-36Vdc
Hohe Umwandlungs-Leistungsfähigkeit: 88%
Linie Regelung bis ±0.5%
Lastsregelung bis ±0.5%
Örtlich festgelegte Arbeitsfrequenz
Isolierungsspannung: 1500V
Ermöglichen Sie (AN/AUS) Steuerung
Geben Sie Überlastungsschutz aus
Schluckaufmoduskurzschlusssicherung
Übertemperaturschutz
Input Unterspannung Aussperrung
Ausgangsspannungsordnung: ±10%
Produktübersicht
Fortschrittliche Machtverarbeitung, -steuerung und -Verpackungstechniken dieser DDCmodule Gebrauch, um die Leistung, die Flexibilität, die Zuverlässigkeit und die Wirtschaftlichkeit einer reifen Leistungskomponente zur Verfügung zu stellen. Aktive Klammernhochfrequenzschaltung versieht Dichte der hohen Leistung mit lärmarmer und hoher Leistungsfähigkeit.
Die Einführung des Produktes
Die JS-Reihe ist ein unabhängig regulierter Ein-Outputkonverter, der die Ziegelstein-Paketgröße der Industrie nichtstandardisierte verwendet. Die sehr hohe Leistungsfähigkeit ist ein Ergebnis patentierter Topologie ENARGY CORP, die synchrone Korrektur und einen innovativen Bauentwurf verwendet, um Wärmeableitung herabzusetzen und Dichten der hohen Leistung extrem zu gewähren. Die Energie, die durch den Konverter zerstreut wird, ist so niedrig, dass ein Kühlkörper nicht angefordert wird, der Kosten, Gewicht, Höhe spart, und Anwendungsbemühung. Alle Macht- und Steuerkomponenten werden zum mehrschichtigen PWB-Substrat mit highyield Oberflächen-Bergtechnologie, mit dem Ergebnis eines zuverlässigeren Produktes angebracht.
1. Elektrische Eigenschaften
·Elektrische Eigenschaften treffen über dem vollen Betriebsbereich der Eingangsspannung, der Ertraglast und der Grundplattetemperatur, wenn nicht anders angegeben zu. Alle Temperaturen beziehen sich die auf Betriebstemperatur in der Mitte der Grundplatte. Alle Datenprüfung an Ta=25oC schließen besondere Definition aus.
1,1 Absolute Maximalleistungen
Parameter |
Minute |
Art |
Maximal |
Einheiten |
Anmerkungen |
Eingangsspannung |
|
|
38 |
VDC |
Ununterbrochen, inoperativ |
|
|
36 |
VDC |
Ununterbrochen, funktionierend |
|
|
|
38 |
VDC |
Funktionierender vorübergehender Schutz,<100ms> |
|
Isolierungs-Spannung |
|
|
2000 |
VDC |
Input zum Ertrag |
Betriebstemperatur |
-40 |
|
100 |
℃ |
|
Lagertemperatur |
-55 |
|
105 |
℃ |
|
Ermöglichen Sie zu Vin-Spannung |
-2,0 |
|
10 |
VDC |
|
1,2 Geben Sie Eigenschaften ein
Parameter |
Minute |
Art |
Maximal |
Einheiten |
Anmerkungen |
Eingangsspannungsbereich |
18 |
24 |
36 |
VDC |
Ununterbrochen |
Unter-Spannung Aussperrung |
|
16,8 |
17,8 |
VDC |
Drehung-auf Schwelle |
15,3 |
16,2 |
|
VDC |
Drehung-weg Schwelle |
|
Maximaler Eingangsstrom |
|
|
11 |
A |
Volle Last; Input 18Vdc |
Leistungsfähigkeit |
|
88 |
|
% |
Volle Last, veranschlagende Eingangsspannung, Tabellen 1-4 |
Ableitung |
|
3 |
|
W |
Min. Last |
Behinderter Eingangsstrom |
|
10 |
|
MA |
Ermöglichen Sie Stifttief |
Empfehlen Sie externen Input Kapazitanz |
|
100 |
|
μF |
Typischer ESR 0.1-0.2Ω |
1,3 Ausgangskennlinien
Parameter |
Minute |
Art |
Maximal |
Einheiten |
Anmerkungen |
Ausgangsspannungs-Satzball |
11,88 |
12,00 |
12,12 |
VDC |
Nominaler Input; Keine Last |
Ausgangsspannungs-Strecke |
11,76 |
12,00 |
12,24 |
VDC |
|
Ertrag-Strombereich |
0,1 |
|
12,5 |
A |
Ausgesetzt Thermaldas herabsetzen; Tabellen 5-8 |
Linie Regelung |
|
±0.02 |
±0.50 |
% |
Niedrige Linie zur hohen Linie; volle Last |
Lasts-Regelung |
|
±0.02 |
±0.50 |
% |
Min. Last zur vollen Last; nominaler Input |
Temperatur-Regelung |
|
±0.03 |
±0.05 |
%/°C |
Über Betriebstemperaturbereich |
Strombegrenzung |
13,75 |
15 |
16,3 |
A |
Ausgangsspannung 95% von Nominal |
Kurzschluss-Strom |
0,1 |
15 |
16,3 |
A |
Ausgangsspannung <250 mV=""> |
Kräuselung (Effektivwert) |
|
20 |
|
Millivolt |
Nominaler Input; volle Last; 20 MHZ Bandbreite, Tabelle 13 |
Geräusche (Spitzen-Spitzen) |
|
120 |
|
Millivolt |
|
Höchstleistungs-Kappe. |
|
8000 |
|
μF |
Nominaler Input; volle Last |
Ausgangsspannungs-Ordnung |
|
|
±10 |
% |
Nominaler Input; volle Last; |
1,4 Dynamische Resonanz-Eigenschaften
Parameter |
Minute |
Art |
Maximal |
Einheiten |
Anmerkungen |
Ändern Sie im Ausgangsstrom (di/dt= 0.1A/μs) |
|
360 |
|
Millivolt |
50% bis 75% bis 50% Iout maximal; Tabelle 11 |
Ändern Sie im Ausgangsstrom (di/dt= 2.5A/μs) |
|
480 |
|
Millivolt |
50% bis 75% bis 50% Iout maximal; Tabelle 12 |
Erholungszeit |
|
200 |
|
μS |
Zu innen 1% Vout nom. |
Drehung-auf Zeit |
|
10 |
|
Frau |
Volle Last; Vout=90% nom. Tabelle 9 |
Abschaltungs-Abfallzeit |
|
300 |
|
μS |
Volle Last; Vout=10% nom. Tabelle 10 |
Ausgangsspannung Overshoot |
|
|
3 |
% |
|
1,5 Funktionseigenschaften
Parameter |
Minute |
Art |
Maximal |
Einheiten |
Anmerkungen |
Schaltfrequenz |
180 |
200 |
220 |
KHz |
Vorgeschriebenes Stadium und Isolierungsstadium |
Ordnung (Pin8) |
Spannungs-Ordnung (Pin8) |
||||
Ausgangsspannungs-Ordnung |
|
|
10 |
% |
Ordnung oben, Ordnung Pin-toVout (-) |
10 |
|
|
% |
Ordnung unten, Ordnung Pin zu Vout (+) |
|
Ermöglichen Sie (AN/AUS) Steuerung (Pin4) |
Sehen Sie Teil 7,1 |
||||
Ermöglichen Sie Spannung Ermöglichen Sie Quellstrom |
|
5 |
|
VDC |
Ermöglichen Sie Stiftdem schwimmen |
|
1 |
|
MA |
|
|
Ermöglichen Sie (AN/AUS) Steuerung Positive Logik |
5 |
|
10 |
VDC |
Auf-Steuerung, Logik hoch oder Schwimmen |
-0,5 |
|
2,0 |
VDC |
Aus-Steuerung, Logik niedrig |
|
Überlastungs-Schutz |
110 |
120 |
130 |
% |
Emittergekoppelt, Impuls durch Impuls-Strom Grenzschwelle, (%Rated-Last) |
Kurzschlusssicherung |
|
80 |
|
mΩ |
Art: Schluckauf-Modus, Nicht-Verriegelnd, Selbst-Wiederaufnahme, Schwelle, Kurzschluss Widerstand |
Übertemperatur Schutz |
|
105 |
|
℃ |
Art: Nicht-Verriegeln, Selbst-Wiederaufnahme; Schwelle, PWB-Temperatur |
|
15 |
|
℃ |
Hysteresis |
1,6 Isolierungs-Eigenschaften
Parameter |
Minute |
Art |
Maximal |
Einheiten |
Anmerkungen |
Isolierungs-Spannung |
1500 |
|
|
VDC |
Input zum Ertrag |
1500 |
|
|
VDC |
Input zur Basis |
|
500 |
|
|
VDC |
Ertrag zur Basis |
|
Isolationswiderstand |
10 |
|
|
MΩ |
An 500Vdc, zum es zu prüfen, wenn Atmosphärendruck und r. H 90% ist |
Isolierungs-Kapazitanz |
|
1000 |
|
PF |
|
2. Allgemeine Eigenschaften
Parameter |
Minute |
Art |
Maximal |
Einheiten |
Anmerkungen |
Gewicht |
|
3.5(99) |
|
Unze (g) |
Eingekapselt |
MTBF (berechnet) |
1 |
|
|
MHrs |
TR-NWT-000332; 80% Last, 300LFM, 40℃ Ta |
3. Klimaeigenschaften
Parameter |
Minute |
Art |
Maximal |
Einheiten |
Anmerkungen |
Betriebstemperatur |
-40 |
|
+100 |
℃ |
Ausgedehnte, niedrige PWB-Temperatur |
Lagertemperatur |
-55 |
|
+105 |
℃ |
Umgebend |
Temperatur-Koeffizient |
|
|
±0.05 |
%/℃ |
|
Feuchtigkeit |
20 |
|
95 |
%R.H. |
Relative Luftfeuchtigkeit, kondensationsfrei |
4. Standard-Befolgung
Parameter |
Anmerkungen |
UL/cUL60950 |
|
EN60950 |
|
GB4943 |
|
Nadel-Flammen-Test (Iec 695-2-2) |
Prüfen Sie auf gesamter Versammlung; Brett u. Plastikkomponenten UL94V-0 konform |
Iec 61000-4-2 |
|
5. Qualifikations-Spezifikation
Parameter |
Anmerkungen |
Erschütterung |
10-55Hz Schleife, 1 Min./Schleife, 120 Schleifen für Achse 3 |
Mechanischer Schock |
Minute 100g, 2 Rückgänge in x und y-Achse, 1 Rückgang in z-Achse |
Kälte (in Kraft) |
Anzeige IEC60068-2-1 |
Feuchte Hitze |
IEC60068-2-67 CY |
Temperaturwechsel |
-40°C zu 100°C, Rampe 15°C/min., 500 Zyklen |
Energie/thermisches Radfahren |
Vin = Minute zur maximalen, vollen Last, 100 Zyklen |
Entwurfs-Randstellung |
Tmin-10°C zu Tmax+10°C, 5°C tritt, Vin = Minute zu maximalem, Last 0-105% |
Leben-Test |
95% veranschlagte Vin und Last, Einheiten am Herabsetzen des Punktes, 1000 Stunden |
Solderability |
IEC60068-2-20 |
6. Typische Welle und Kurven
Tabelle 1: Leistungsfähigkeit an der Sollleistungsspannung gegen Lastsstrom für Minimum, Nominal und maximale Eingangsspannung an 25°C.
Tabelle 2: Leistungsfähigkeit an der Sollleistungsspannung und an 60% Nennleistung gegen Luftmenge für Umgebungstemperaturen von 25°C, von 40°C und von 55°C (nominale Eingangsspannung).
Tabelle 3: Verlustleistung an der Sollleistungsspannung gegen Lastsstrom für Minimum, Nominal und maximale Eingangsspannung an 25°C.
Tabelle 4: Verlustleistung an der Sollleistungsspannung und an 60% Nennleistung gegen Luftmenge für Luft
Temperaturen von 25°C, von 40°C und von 55°C (nominale Eingangsspannung).
Tabelle 5: Maximale Spitzenleistung, die Kurven gegen Umgebungstemperatur für Luftmengen von 0 LFM bis 400 LFM mit der Luft fließt von Stift 1, um 5 festzustecken herabsetzt (nominale Eingangsspannung).
Tabelle 6: Thermischer Plan des Konverters am Vollaststrom (150W) mit der Luft 25°C, die mit der Rate von 100 LFM fließt. Luft fließt über den Konverter von Stift 1, um 5 festzustecken (nominale Eingangsspannung).
Tabelle 7: Macht-herabsetzende Kurven der Höchstleistung gegen Umgebungstemperatur für Luftmengen von 0 LFM bis 400 LFM mit der Luft, die von Input zu Ertrag fließt (nominale Eingangsspannung).
Tabelle 8: Thermischer Plan des Konverters am Vollaststrom (150W) mit der Luft 25°C, die mit der Rate von 100 LFM fließt. Luft fließt über den Konverter von Input zu Ertrag (nominale Eingangsspannung).
Tabelle 9: Drehung-auf Ausgleichstrom an der vollen Last (widerstrebende Last) (20 ms/div). Eingangsspannung vor-angewandt. Ch 1: Vout (5V/div). Ch 2: AN/AUS-Input (5V/div)
Tabelle 10: Abschaltungsabfallzeit an der vollen Last (400 μs/div). Ch 1: Vout (5V/div). Ch 2: AN/AUS-Input (5V/div).
Tabelle 11: Ausgangsspannungsantwort zur Schrittänderung im Lastsstrom (50%-75%-50% von Iout (maximal); dI/dt = 0.1A/μs). Lastskappe: 10μF, 100 mΩ ESR-Tantalkondensator und keramischer Kondensator 1μF. Ch 1: Vout (100mV/div).
Tabelle 12: Ausgangsspannungsantwort zur Schrittänderung im Lastsstrom (50%-75%-50% von Iout (maximal): dI/dt = 2.5A/μs). Lastskappe: 470μF, 30 mΩ ESR-Tantalkondensator und keramische Kappe 1μF. Ch 1: Vout (100mV/div).
Tabelle 13: Ausgangsspannungskräuselung am Strom der nominalen Eingangsspannung und der bewerteten Last (100mV/div). Lastskapazitanz: keramischer Kondensator 1μF und Kondensator des Tantals 10μF. Bandbreite: 20 MHZ.
7. Körperliche Informationen
7,1 Mechanischer Entwurf
Anmerkungen:
1. Stifte 3 sind 0,040" (1.02mm) Durchmesser.
2. Alle weiteren Stifte sind 0,060" (1.52mm) Durchmesser.
3. Toleranzen: x.xx±0.02 herein. (x.x±0.5mm)
x.xxx±0.010 herein. (x.xx±0.25mm)
7,2 Anschlussbezeichnungen
Pin nein. |
Name |
Funktion |
1 |
Vin (+) |
Positive Eingangsspannung |
2 |
Vin (+) |
Positive Eingangsspannung |
3 |
Ermöglichen Sie |
TTL-Input, zum des Konverters, bezogen zu Vin (-), mit internem AN und abzustellen zieht hoch. |
4 |
Vin (-) |
Negative Eingangsspannung |
5 |
Vin (-) |
Negative Eingangsspannung |
6 |
Vout (-) |
Negative Ausgangsspannung |
7 |
Vout (+) |
Positive Ausgangsspannung |
8 |
Ordnung |
Ausgangsspannungsordnung. Lassen Sie ORDNUNGS-Stift offen für Sollleistungsspannung. |
