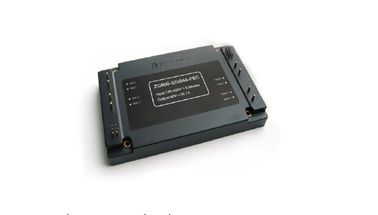

Ertrag 48V ZG800-320S48-PEC des Militärmacht-Spg.Versorgungsteil-800W
Hauptmerkmale
Spitzenleistung: 800W
Breite Inputstrecke: 180-420Vdc
Hohe Umwandlungs-Leistungsfähigkeit: Bis 93%
Linie Regelung bis ±0.5%
Lastsregelung bis ±0.5%
Örtlich festgelegte Arbeitsfrequenz
Isolierungsspannung: 1500V
Lastverteilung zu 20 Einheiten
Ermöglichen Sie (AN/AUS) Steuerung
Geben Sie Überlastungsschutz aus
Schluckaufmoduskurzschlusssicherung
Übertemperaturschutz
Input Unterspannung Aussperrung
Ausgangsspannungsordnung: ±6%
Produktübersicht
Fortschrittliche Machtverarbeitung, -steuerung und -Verpackungstechniken dieser DDCmodule Gebrauch, um die Leistung, die Flexibilität, die Zuverlässigkeit und die Wirtschaftlichkeit einer reifen Leistungskomponente zur Verfügung zu stellen. Aktive Klammernhochfrequenzschaltung versieht Dichte der hohen Leistung mit lärmarmer und hoher Leistungsfähigkeit.
Die Einführung des Produktes
Die ZG-Reihe ist ein unabhängig regulierter Ein-Outputkonverter, der die Ziegelstein-Paketgröße der Industrie nichtstandardisierte verwendet. Die sehr hohe Leistungsfähigkeit ist ein Ergebnis patentierter Topologie ENARGY CORP, die synchrone Korrektur und einen innovativen Bauentwurf verwendet, um Wärmeableitung herabzusetzen und Dichten der hohen Leistung extrem zu gewähren. Die Energie, die durch den Konverter zerstreut wird, ist so niedrig, dass ein Kühlkörper nicht angefordert wird, der Kosten, Gewicht, Höhe spart, und Anwendungsbemühung. Alle Macht- und Steuerkomponenten werden zum mehrschichtigen PWB-Substrat mit highyield Oberflächen-Bergtechnologie, mit dem Ergebnis eines zuverlässigeren Produktes angebracht.
1. Elektrische Eigenschaften
Elektrische Eigenschaften treffen über dem vollen Betriebsbereich der Eingangsspannung, der Ertraglast und der Grundplattetemperatur, wenn nicht anders angegeben zu. Alle Temperaturen beziehen sich die auf Betriebstemperatur in der Mitte der Grundplatte. Alle Datenprüfung an Ta=25oC schließen besondere Definition aus.
1,1 Absolute Maximalleistungen
|
Parameter
|
Minute
|
Art
|
Maximal
|
Einheiten
|
Anmerkungen
|
|
Eingangsspannung
|
|
|
430
|
VDC
|
Ununterbrochen, inoperativ
|
|
|
|
420
|
VDC
|
Ununterbrochen, funktionierend
|
|
|
|
430
|
VDC
|
Funktionierender vorübergehender Schutz,<100ms>
|
|
solation Spannung
|
|
|
2000
|
VDC
|
Input zum Ertrag
|
|
Betriebstemperatur
|
-40
|
|
105
|
℃
|
|
|
Lagertemperatur
|
-55
|
|
125
|
℃
|
|
|
Ermöglichen Sie zu Vin-Spannung
|
-0,5
|
|
10
|
VDC
|
|
1,2 Geben Sie Eigenschaften ein
|
Parameter
|
Minute
|
Art
|
Maximal
|
Einheiten
|
Anmerkungen
|
|
Funktionierende Eingangsspannung
|
180
|
320
|
420
|
VDC
|
Ununterbrochen
|
|
Unter-Spannung Aussperrung
|
|
177
|
179
|
VDC
|
Drehung - auf Schwelle
|
|
125
|
165
|
|
VDC
|
Drehung - weg von der Schwelle
|
|
Maximaler Eingangsstrom
|
|
|
5,5
|
A
|
Volle Last; Input 180Vdc
|
|
Leistungsfähigkeit
|
|
93
|
|
%
|
Figures1-2
|
|
Ableitung, Bereitschafts
|
|
10
|
|
|
Keine Last
|
|
Behinderter Eingangsstrom
|
|
20
|
|
MA
|
Ermöglichen Sie Stifttief
|
|
Empfehlen Sie externen Input
Kapazitanz
|
|
470
|
|
μF
|
Typischer ESR 0.1-0.2W
|
1,3 Ausgangskennlinien
|
Parameter
|
Minute
|
Art
|
Maximal
|
Einheiten
|
Anmerkungen
|
|
Ausgangsspannungs-Satzball
|
47,52
|
48,00
|
48,48
|
VDC
|
Nominaler Input; Minimale Last
|
|
Ertrag-Strombereich
|
1
|
|
16,7
|
A
|
Ausgesetzt Thermaldas herabsetzen; Tabellen 3-4
|
|
Linie Regelung
|
|
±0.02
|
±0.5
|
%
|
Niedrige Linie zur hohen Linie; volle Last
|
|
Lasts-Regelung
|
|
±0.07
|
±0.5
|
%
|
Minimale Last zur vollen Last; nominaler Input
|
|
Temperatur-Regelung
|
|
±0.01
|
±0.02
|
%/°C
|
Über Betriebstemperaturbereich
|
|
Strombegrenzung
|
17,5
|
20
|
21,7
|
A
|
Ausgangsspannung 95% von Nominal
|
|
Kurzschluss-Strom
|
1
|
20
|
21,7
|
A
|
Ausgangsspannung <250 mV="">
|
|
Effektivwert
|
|
80
|
|
Millivolt
|
Nominaler Input; volle Last; 20 MHZ
Bandbreite, Tabelle 9
|
|
Geräusche (Spitzen-Spitzen)
|
|
480
|
|
Millivolt
|
|
Höchstleistungs-Kappe.
|
|
1200
|
|
μF
|
Nominaler Input; volle Last
|
|
Ausgangsspannungs-Ordnung
|
|
±6
|
|
%
|
Nominaler Input; volle Last
|
1,4 Dynamische Resonanz-Eigenschaften
|
Parameter
|
Minute
|
Art
|
Maximal
|
Einheiten
|
Anmerkungen
|
|
Ändern Sie im Ausgangsstrom
(di/dt= 0.1A/μs)
|
|
1500
|
|
Millivolt
|
50% bis 75% bis 50% Iout max. Tabelle 7
|
|
Ändern Sie im Ausgangsstrom
(di/dt= 2.5A/μs)
|
|
1900
|
|
Millivolt
|
50% bis 75% bis 50% Iout maximal. Tabelle 8
|
|
Erholungszeit
|
|
600
|
|
μS
|
Zu innen 1% Vout nom.
|
|
Drehung-auf Zeit
|
|
45
|
|
Frau
|
Volle Last; Vout=90% nom. Tabelle 5
|
|
Abschaltungs-Abfallzeit
|
|
1
|
|
Frau
|
Volle Last; Vout=10% nom. Tabelle 6
|
|
Ausgangsspannung Overshoot
|
|
5
|
|
%
|
|
1,5 Eigenschafts-Eigenschaften
|
Parameter
|
Minute
|
Art
|
Maximal
|
Einheiten
|
Anmerkungen
|
|
Schaltfrequenz
|
180
|
200
|
220
|
KHz
|
Vorgeschriebenes Stadium und Isolierungsstadium
|
|
Ordnung (Pin21)
|
Sehen Sie Teil 7,4 Spannungs-Ordnung
|
|
Ausgangsspannungs-Ordnung
|
|
|
6
|
%
|
Trimmen Sie oben, Ordnung Pin zu Vout (-).
|
|
6
|
|
|
%
|
Trimmen Sie unten, Ordnung Pin zu Vout (+).
|
|
Ermöglichen Sie (AN/AUS) Steuerung (Pin11)
|
Sehen Sie Teil 7,1
|
|
Ermöglichen Sie Spannung
Ermöglichen Sie Quellstrom
|
|
2
|
|
VDC
|
Ermöglichen Sie Stiftdem schwimmen
|
|
|
1
|
|
MA
|
|
|
Ermöglichen Sie (Zweipunktregelung)
Positive Logik
|
2,5
|
|
10
|
VDC
|
Auf-Steuerung, Logik hoch oder Schwimmen
|
|
-0,5
|
|
0,2
|
VDC
|
Aus-Steuerung, Logik niedrig
|
1,6 Schutz-Eigenschaften
|
Parameter
|
Minute
|
Art
|
Maximal
|
Einheiten
|
Anmerkungen
|
|
Überlastungs-Schutz
|
105
|
120
|
130
|
%
|
Emittergekoppelt, Impuls durch Impuls-Strom
Grenzschwelle, (%Rated-Last)
|
|
Kurzschlusssicherung
|
|
|
65
|
mΩ
|
Art: Schluckauf-Modus, Nicht-Verriegelnd,
Selbst-Wiederaufnahme, Schwelle, Kurzschluss
Widerstand
|
|
Übertemperatur
Schutz
|
|
105
|
|
℃
|
Art: Nicht-Verriegeln, Selbst-Wiederaufnahme;
Schwelle, PWB-Temperatur
|
|
|
15
|
|
℃
|
Hysteresis
|
1,7 Sicherheitsnorm
|
Parameter
|
Minute
|
Art
|
Maximal
|
Einheiten
|
Anmerkungen
|
|
Isolierungs-Spannung
|
1500
|
|
|
VDC
|
In zu heraus
|
|
1500
|
|
|
VDC
|
Input zur Basis
|
|
500
|
|
|
VDC
|
Ertrag zur Basis
|
|
Isolationswiderstand
|
100
|
|
|
MΩ
|
An 500Vdc, zum es zu prüfen, wenn atmosphärisch
Druck und r. H ist 90%
|
|
Isolierungs-Kapazitanz
|
|
1000
|
|
PF
|
|
2. Allgemeine Eigenschaften
|
Parameter
|
Minute
|
Art
|
Maximal
|
Einheiten
|
Anmerkungen
|
|
Gewicht
|
|
11.3(320)
|
|
Unze (g)
|
Eingekapselt
|
|
MTBF (berechnet)
|
1
|
|
|
MHrs
|
TR-NWT-000332; 80% Last, 300LFM,
40℃ Ta
|
3. Klimaeigenschaften
|
Parameter
|
Minute
|
Art
|
Maximal
|
Einheiten
|
Anmerkungen
|
|
Betriebstemperatur
|
-40
|
|
+100
|
℃
|
Ausgedehnt, Grundplattentemperatur
|
|
Lagertemperatur
|
-55
|
|
+105
|
℃
|
Umgebend
|
|
Temperatur-Koeffizient
|
|
|
±0.02
|
%/℃
|
|
|
Feuchtigkeit
|
20
|
|
95
|
%R.H.
|
Relative Luftfeuchtigkeit, kondensationsfrei
|
4. Standard-Befolgung
|
Parameter
|
Anmerkungen
|
|
UL/cUL60950
|
|
|
EN60950
|
|
|
GB4943
|
|
|
Nadel-Flammen-Test (Iec 695-2-2)
|
Prüfen Sie auf gesamter Versammlung; Brett u. Plastikkomponenten UL94V-0 konform
|
|
Iec 61000-4-2
|
|
5. Qualifikations-Spezifikation
|
Parameter
|
Anmerkungen
|
|
Erschütterung
|
10-55Hz Schleife, 1 Min./Schleife, 120 Schleifen für Achse 3
|
|
Mechanischer Schock
|
Minute 100g, 2 Rückgänge in x und y-Achse, 1 Rückgang in z-Achse
|
|
Kälte (in Kraft)
|
Anzeige IEC60068-2-1
|
|
Feuchte Hitze
|
IEC60068-2-67 CY
|
|
Temperaturwechsel
|
-40°C zu 100°C, Rampe 15°C/min., 500 Zyklen
|
|
Energie/thermisches Radfahren
|
Vin = Minute zur maximalen, vollen Last, 100 Zyklen
|
|
Entwurfs-Randstellung
|
Tmin-10°C zu Tmax+10°C, 5°C tritt, Vin = Minute zu maximalem, Last 0-105%
|
|
Leben-Test
|
95% veranschlagte Vin und Last, Einheiten am Herabsetzen des Punktes, 1000 Stunden
|
|
Solderability
|
IEC60068-2-20
|
6. Typische Welle und Kurven
Tabelle 1: Leistungsfähigkeit an der Sollleistungsspannung gegen Lastsstrom für Minimum, Nominal und maximale Eingangsspannung bei Ta= 25°C.
Tabelle 2: Verlustleistung an der Sollleistungsspannung gegen Lastsstrom für Minimum, Nominal und maximale Eingangsspannung an Ta=25°C.
Tabelle 3: Maximale Spitzenleistung, die Kurven gegen Umgebungstemperatur für Luftmengen von 0 LFM bis 800 LFM mit der Luft fließt von Stift 1, um 4 festzustecken herabsetzt (nominale Eingangsspannung).
Tabelle 4: Thermischer Plan des Konverters am Vollaststrom (800W) mit der Luft 25°C, die mit der Rate von 800 LFM fließt. Luft fließt über den Konverter von Stift 1, um 4 festzustecken (nominale Eingangsspannung).
Tabelle 5: Drehung-auf Ausgleichstrom an der vollen Last (widerstrebende Last) (20 ms/div). Eingangsspannung vor-angewandt. Ch 1: Vout (10V/div). Ch 2: AN/AUS (1V/div).
Tabelle 6: Abschaltungsabfallzeit an der vollen Last (2ms/div). Ch 1: Vout (10V/div). Ch 2: AN/AUS (1V/div).
Tabelle 7: Ausgangsspannungsantwort zur Schrittänderung im Lastsstrom (50%-75%-50% von Iout (maximal); dI/dt = 0.1A/μs). Lastskappe: 10μF, Tantalkondensator 100 mW ESR und keramischer Kondensator 1Μf. Ch 1: Vout (1V/div).
Tabelle 8: Ausgangsspannungsantwort zur Schrittänderung im Lastsstrom (50%-75%-50% von Iout (maximal): dI/dt = 2.5A/μs). Lastskappe: 470μF, Tantalkondensator 30 mW ESR und keramische Kappe 1μF. Ch 1: Vout (1V/div).
Tabelle 9: Ausgangsspannungskräuselung am Strom der nominalen Eingangsspannung und der bewerteten Last (200 mV/div). Lastskapazitanz: keramischer Kondensator 1μF und Kondensator des Tantals 10μF. Bandbreite: 20 MHZ.
7. Körperliche Informationen
7,1 Mechanischer Entwurf
Anmerkungen:
1. Stifte 1-8 sind 0,6" (1.52mm) Durchmesser ohne Schultern.
2. Stifte 9-22 sind 0,025" (0.64mm) Quadrat.
3. Pin 9 bis 14 bezog zu Vin (-). Pin 15 bis 22 bezogen, um abzufragen (-).
4. Toleranzen: x.xx ±0.02 herein. (x.x ±0.5mm), x.xxx ±0.010 herein. (x.xx ±0.25mm).
7,2 Anschlussbezeichnungen
|
Pin nein.
|
Name
|
Funktion
|
|
1
|
Vin (+)
|
Positive Eingangsspannung
|
|
2
|
Vin (+)
|
Positive Eingangsspannung
|
|
3
|
Vin (-)
|
Negative Eingangsspannung
|
|
4
|
Vin (-)
|
Negative Eingangsspannung
|
|
5
|
Vout (-)
|
Negative Ausgangsspannung
|
|
6
|
Vout (-)
|
Negative Ausgangsspannung
|
|
7
|
Vout (+)
|
Positive Ausgangsspannung
|
|
8
|
Vout (+)
|
Positive Ausgangsspannung
|
|
9
|
Phasenverschiebung
|
Zu den Input zu verringern reflektierten die gegenwärtige Kräuselung und die Übergangsfunktionszeit der Last zu verringern
|
|
10
|
TSB
|
Thermischer Abschaltungs-Bus
|
|
11
|
Ermöglichen Sie
|
TTL-Input, zum des Konverters, bezogen zu Vin (-), mit internem AN und abzustellen zieht hoch.
|
|
12
|
Synchronisierung-In
|
Die Arbeitsfrequenz wird auf 200KHz eingestellt und kann durch synchronisiert werden
externe Uhr angeschlossen zwischen Synchronisierung-im Stift und Boden (-) Vin.
|
|
13
|
Vaux
|
Zusätzliche Ausgangsspannung
|
|
14
|
Temp.
Monitor
|
Kein Gebrauch
|
|
15
|
Synchronisierung-Heraus
|
Dieser Stift enthält ein Taktsignal, das zum Stift bezogen wird der Richtung (-).
|
|
16
|
O-Ring FET
Antrieb
|
Der fet-Mitnehmerstift liefert eine Gleichspannung von ungefähr 10V über dem Hauptertrag
|
|
17
|
Last
Teilen
|
Zwei oder mehr Module können für entweder überflüssige Operation parallel betrieben werden oder zusätzlich
Leistungsbedarf.
|
|
18
|
Energie gut
|
Der gute Stift der Energie zeigt den Betriebszustand des Moduls an
|
|
19
|
Gegenwärtig
Monitor
|
Ausgangsstrom kann von diesem Stift gemessen werden.
|
|
20
|
Richtung (-)
|
Negative Fernrichtung. RICHTUNG möglicherweise (-) sich an Vout angeschlossen sein (-) oder öffnet nach links.
|
|
21
|
Ordnung
|
Ausgangsspannungsordnung. Lassen Sie ORDNUNGS-Stift offen für Sollleistungsspannung.
|
|
22
|
Fragen Sie ab (+)
|
Positive Fernrichtung. RICHTUNG (+) sich an Vout angeschlossen sein (+) oder öffnet möglicherweise nach links.
|
