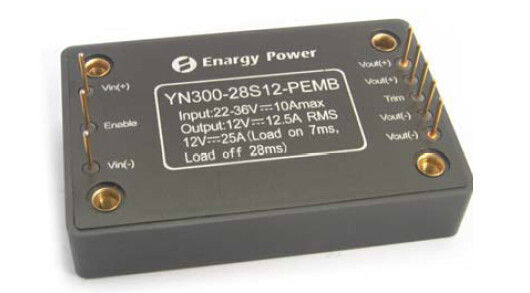

Ertrag 12V YN300-28S12-PEMB des DDC-300W

Ertrag 12V YN300-28S12-PEMB DC-DC Konverter-300W

Hauptmerkmale

Spitzenleistung: 150W Effektivwert, 300W Spitzen-Spitzen

Breite Inputstrecke: 22-36Vdc

Hohe Umwandlungs-Leistungsfähigkeit: Bis 91%

Linie Regelung bis ±1.0%

Lastsregelung bis ±1.0%

Örtlich festgelegte Arbeitsfrequenz

Isolierungsspannung: 1500V

Ermöglichen Sie (AN/AUS) Steuerung

Geben Sie Überlastungsschutz aus

Schluckaufmoduskurzschlusssicherung

Übertemperaturschutz

Input Unterspannung Aussperrung

Paket: Offener Rahmen

Viertelziegelstein: 2.32×1.49×0.45in

59×38×11.5mm

Produktübersicht

Moderne Energie des Gebrauches dieser DDCmodule

Verarbeitung, Steuerung und Verpackungstechniken zum bereitzustellen

die Leistung, die Flexibilität, die Zuverlässigkeit und die Wirtschaftlichkeit

von einer reifen Leistungskomponente. Aktive Hochfrequenzklammer

Schaltung versieht Dichte der hohen Leistung mit lärmarmem und

hohe Leistungsfähigkeit.

1. Elektrische Eigenschaften

Elektrische Eigenschaften treffen über dem vollen Betriebsbereich der Eingangsspannung, der Ertraglast und der Grundplattetemperatur, wenn nicht anders angegeben zu. Alle Temperaturen beziehen sich die auf Betriebstemperatur in der Mitte der Grundplatte. Alle Datenprüfung an Ta=25oC schließen besondere Definition aus.

1,1 Absolute Maximalleistungen

Parameter	Minute	Art	Maximal	Einheiten	Anmerkungen
Eingangsspannung			45	VDC	Ununterbrochen, inoperativ
			40	VDC	Ununterbrochen, funktionierend
			45	VDC	Funktionierender vorübergehender Schutz,<100ms>
Isolierungs-Spannung			2000	VDC	Input zum Ertrag
Betriebstemperatur	-55		100	℃
Lagertemperatur	-65		115	℃
Ermöglichen Sie zu Vin-Spannung	-0,5		10	VDC

1,2 Geben Sie Eigenschaften ein

Parameter	Minute	Art	Maximal	Einheiten	Anmerkungen
Eingangsspannungsbereich	22	28	36	VDC	Ununterbrochen
Unter-Spannung Aussperrung		21	21,9	VDC	Drehung-auf Schwelle
	19,5	20,5		VDC	Drehung-weg Schwelle
Maximaler Eingangsstrom			10	A	Load=150W Effektivwert; Input 22Vdc
Leistungsfähigkeit		90		%	Tabellen 1-2
Behinderter Eingangsstrom		10		MA	Ermöglichen Sie Stifttief
Empfehlen Sie externen Input Kapazitanz		100		μF	Typischer ESR ≤0.1-0.2W

1,3 Ausgangskennlinien

Parameter	Minute	Art	Maximal	Einheiten	Anmerkungen
Ausgangsspannungs-Strecke	11,88	12,00	12,12	VDC	Nominaler Input; load=1A; 25℃
Ertrag-Strombereich	1	12,5	25,0	A	Dynamische Last; Last an Time=7mS/25A; Last weg Time=28mS/1A Input 22Vdc-36Vdc,
Ertrag-Strombereich	1		12,5	A	Effektivwert;
Linie Regelung		0,5	±1.0	%	Niedrige Linie zur hohen Linie; volle Last
Lasts-Regelung		0,5	±1.0	%	Keine Last zur vollen Last; nominaler Input
Temperatur-Regelung		±0.005	±0.02	%/°C	Über Betriebstemperaturbereich
Kurzschluss-Strom	1		26	A	Ausgangsspannung <800 mV="">
Kräuselung (Effektivwert)		120		Millivolt	Nominaler Input; volle Last; 20 MHZ Bandbreite; Tabelle 7
Geräusche (Spitzen-Spitzen)		240		Millivolt
Höchstleistungs-Kappe.			5000	μF	Nominaler Input; load=1A

1,4 Dynamische Resonanz-Eigenschaften

Parameter	Minute	Art	Maximal	Einheiten	Anmerkungen
Ändern Sie im Ausgangsstrom (di/dt= 0.1A/μs)		430		Millivolt	50% bis 75% bis 50% Iout maximal; Tabelle 5
Ändern Sie im Ausgangsstrom (di/dt= 2.5A/μs)		450		Millivolt	50% bis 75% bis 50% Iout maximal; Tabelle 6
Erholungszeit		300		μS	Zu innen 1% Vout nom.
Drehung-auf Zeit		25		Frau	Volle Last; Vout=90% nom. Tabelle 3
Abschaltungs-Abfallzeit		5		Frau	Volle Last; Vout=10% nom. Tabelle 4

1,5 Funktionseigenschaften

Parameter	Minute	Art	Maximal	Einheiten	Anmerkungen
Schaltfrequenz	270	300	330	KHz	Vorgeschriebenes Stadium und Isolierungsstadium
Ermöglichen Sie (AN/AUS) Steuerung (Pin2)					Sehen Sie Teil 7,1
Ermöglichen Sie Spannung Ermöglichen Sie Quellstrom			10	VDC	Ermöglichen Sie Stiftdem schwimmen
			0,5	MA
Ermöglichen Sie (Zweipunktregelung) Positive Logik	3,5		10	VDC	Auf-Steuerung, Logik hoch oder Schwimmen
	-0,5		0,5	VDC	Aus-Steuerung, Logik niedrig
Kurzschlusssicherung			65	mΩ	Art: Schluckauf-Modus, Nicht-Verriegelnd, Selbst-Wiederaufnahme, Schwelle, Kurzschluss Widerstand
Übertemperatur Schutz		105		℃	Art: Nicht-Verriegeln, Selbst-Wiederaufnahme; Schwelle, PWB-Temperatur
		15		℃	Hysteresis

1,6 Isolierungs-Eigenschaften

Parameter	Minute	Art	Maximal	Einheiten	Anmerkungen
Isolierungs-Spannung	1500			VDC	Input zum Ertrag
	1500			VDC	Input zur Basis
	500			VDC	Ertrag zur Basis
Isolationswiderstand	100			MΩ	An 500Vdc, zum es zu prüfen, wenn atmosphärisch Druck und r. H ist 90%
Isolierungs-Kapazitanz		1000		PF

2. Allgemeine Eigenschaften

Parameter	Minute	Art	Maximal	Einheiten	Anmerkungen
Gewicht		2.4(75)		Unze (g)	Offener Rahmen
MTBF (berechnet)	1			MHrs	TR-NWT-000332; 80% Last, 300LFM, 40℃ Ta

3. Klimaeigenschaften

Parameter	Minute	Art	Maximal	Einheiten	Anmerkungen
Betriebstemperatur	-55		+100	℃	Ausgedehnte, niedrige Krustentemperatur
Lagertemperatur	-65		+115	℃	Umgebend
Temperatur-Koeffizient			±0.02	%/℃
Feuchtigkeit	20		95	%R.H.	Relative Luftfeuchtigkeit, kondensationsfrei

4. Standard-Befolgung

Parameter	Anmerkungen
UL/cUL60950
EN60950
GB4943
Nadel-Flammen-Test (Iec 695-2-2)	Prüfen Sie auf gesamter Versammlung; Brett u. Plastikkomponenten UL94V-0 konform
Iec 61000-4-2

5. Qualifikations-Spezifikation

Parameter	Anmerkungen
Erschütterung	10-55Hz Schleife, 1 Min./Schleife, 120 Schleifen für Achse 3
Mechanischer Schock	Minute 100g, 2 Rückgänge in x und y-Achse, 1 Rückgang in z-Achse
Kälte (in Kraft)	Anzeige IEC60068-2-1
Feuchte Hitze	IEC60068-2-67 CY
Temperaturwechsel	-40°C zu 100°C, Rampe 15°C/min., 500 Zyklen
Energie/thermisches Radfahren	Vin = Minute zur maximalen, vollen Last, 100 Zyklen
Entwurfs-Randstellung	Tmin-10°C zu Tmax+10°C, 5°C tritt, Vin = Minute zu maximalem, Last 0-105%
Entwurfs-Randstellung	95% veranschlagte Vin und Last, Einheiten am Herabsetzen des Punktes, 1000 Stunden
Entwurfs-Randstellung	IEC60068-2-20

6. Typische Welle und Kurven

Tabelle 1: Leistungsfähigkeit an der Sollleistungsspannung gegen Last
Strom für Minimum, Nominal und maximale Eingangsspannung
an 25°C.

Tabelle 2: Verlustleistung an der Sollleistungsspannung gegen.
Lastsstrom für Minimum, Nominal und maximalen Input
Spannung an 25°C.

Tabelle 3: Drehung-auf Ausgleichstrom an der vollen Last (widerstrebende Last) (100
ms/div). Eingangsspannung vor-angewandt.
Ch 1: Vout (10V/div). Ch 2: AN/AUS-Input (2V/div)

Tabelle 4: Abschaltungsabfallzeit an der vollen Last (40 ms/div).
Ch 1: Vout (10V/div). Ch 2: AN/AUS-Input (2V/div).

Tabelle 5: Ausgangsspannungsantwort zur Schrittänderung in der Last
gegenwärtig (50%-75%-50% von Iout (maximal); dI/dt = 0.1A/μs). Last
Kappe: 10μF, mΩ ≤100 ESR-Tantalkondensator and0. 1μF
keramischer Kondensator. Ch 1: Vout (200mV/div).

Tabelle 6: Ausgangsspannungsantwort zur Schrittänderung in der Last
Strom (50%-75%-50% von Iout (maximal): dI/dt = 2.5A/μs). Last
Kappe: mΩ 10μF, ≤100 ESR-Tantalkondensator und 0.1μF
keramische Kappe. Ch 1: Vout (200mV/div).

Tabelle 7: Ausgangsspannungskräuselung an der nominalen Eingangsspannung und
Strom der bewerteten Last (100mV/div). Lastskapazitanz: 0.1μF
keramischer Kondensator und Kondensator des Tantals 10μF. Bandbreite:
20 MHZ.

7. Funktions-Spezifikationen

7,1 Ermöglichen Sie (AN/AUS) Steuerung (Pin 2)
Der Ermöglichungsstift erlaubt, dass das Energiemodul an und elektronisch ausgeschaltet ist. Die (AN/AUS) Funktion des Ermöglichunges
für die Konservierung von Batterieleistung, für pulsierte Energieanwendung oder für Energie oben ist der Reihe nach ordnen nützlich.
Der Ermöglichungsstift wird zum - Vin bezogen. Er wird innerlich hochgezogen, also wird keine externe Spannungsquelle angefordert.
Open-Collector (oder öffnen Sie Abfluss), Schalter wird zur Steuerung des Ermöglichungsstiftes empfohlen.
Wenn Sie den Ermöglichungsstift verwenden, überprüfen Sie, ob der Hinweis wirklich ist - Vin-Stift, nicht vor filternder EMS oder
entfernt von der Einheit. Das Steuersignal optisch verbinden und den Opto Koppler direkt am Modul lokalisieren werden es tun
vermeiden Sie irgendwelche Probleme. Wenn der Ermöglichungsstift nicht benutzt wird, kann er das Schwimmen gelassen werden (positive Logik) oder an das - Vin angeschlossen werden
Stift (negative Logik). Stellen Sie a-Details fünf mögliche Stromkreise für das Fahren des AN/AUS-Stiftes dar. Zahl B ist ein ausführlicher Blick des internen AN/AUS-Schaltkreises.

Stellen Sie A dar: Verschiedene Stromkreise für das Fahren des AN/AUS-Stiftes.

Zahl B: Interner AN/AUS-Stiftschaltkreis.

7,2 Fernerkundung (Stifte 7 und 5)

Fernerkundung lässt den Konverter den Ertrag abfragen
Spannung direkt im Augenblick der Last und folglich automatisch
kompensiert die Lastsleiterverteilungs- u. -kontaktverluste
(Zahl C). Es gibt eine Richtungsführung für jeden Ausgangsanschluss,
gekennzeichnetes +Sense und - Richtung. Diese Führungen tragen sehr niedrig
Strom verglichen mit den Lastsführungen. Innerlich ist ein Widerstand
angeschlossen zwischen Richtungsanschluß und Leistungsabgabeausgangsanschluß.
Wenn die Fernrichtung nicht verwendet wird, führt die Richtung Bedarf zu sein
kurzgeschlossen zu ihrem jeweiligen Ertrag führt (Zahl D).

Sorgfalt muss angewendet werden, wenn man Ertragbeziehungen herstellt. Wenn
die Ausgangsanschlüsse sollten sich vor den Richtungslinien trennen,
der Vollaststrom fließt hinunter die Richtungslinien und
beschädigen Sie die internen Abfragungswiderstände. Seien Sie sicher, immer anzutreiben
hinunter den Konverter, bevor alle mögliche Ertragbeziehungen hergestellt werden.
Die maximale Ausgleichsspannung für Linie Tropfen ist herauf to0.5V.

Zahl C: Fernrichtungs-Verbindung.

Zahl D: Fernrichtung wird nicht verwendet.

7,3 Schutz-Eigenschaften

·Input Unter-Spannung Aussperrung: Der Konverter ist entworfen, um abzustellen, wenn die Eingangsspannung zu niedrig ist und hilft vermeiden
ein Inputsystem-Instabilitätsproblem, der Ausrück-Schaltkreis ist ein Komparator mit DC-Hysteresis. Wenn die Eingangsspannung ist
Steigen, muss sie den typischen Schwellenspannungs-Schwellenwert (aufgelistet auf der Spezifikationsseite) vor dem Konverter übersteigen
schaltet ein. Sobald der Konverter eingeschaltet ist, muss die Eingangsspannung unterhalb des typischen Schwellenspannungs-Schwellenwertes fallen
vor dem Konverter stellt ab.

·Ertrag-Strombegrenzung: Die maximale Strombegrenzung bleibt als die Ausgangsspannungstropfen konstant. Jedoch sobald
Widerstand vom kurzen über dem Ertrag ist genug klein, den Ausgangsspannungstropfen unterhalb des spezifizierten Ertrages zu machen
DC-Strombegrenzungs-Abschaltungs-Spannung, der Konverter in unbestimmten Kurzschlusssicherungszustand des Schluckaufmodus bis
Kurzschlusszustand wird entfernt. Dieses verhindert Überhitzung des Konverters oder des Ladungsträgers.
·Übertemperaturabschaltung: Ein Temperaturfühler auf dem Konverter fragt die Durchschnittstemperatur des Moduls ab.
Der thermische Abschaltstromkreis ist entworfen, um den Konverter weg von zu drehen, wenn die Temperatur am abgefragten Standort erreicht
der Übertemperaturabschaltungswert. Er lässt den Konverter wieder einschalten wenn die Temperatur von abgefragt
Standortfälle durch die Menge der Übertemperaturabschaltung starten Hysteresiswert neu.

8. Typische Anwendungs-und Entwurfs-Erwägung

8,1 Input-Entstörung

DC-DC Konverter erzeugen von Natur aus bedeutende Niveaus von
geleitete und ausgestrahlte Geräusche. Die geleiteten Geräusche eingeschlossen
Gleichtakt- und Differenzialmodusgeräusche. Der Gleichtakt
Geräusche hängen direkt mit der effektiven parasitären Kapazitanz zwischen zusammen
die Energiemodulinputleiter und -Gehäusemasse.
differenziale Modusgeräusche sind über den Inputleitern. Es ist
empfahl sich, irgendein Niveau von EMS-Unterdrückung zur Energie zu haben
Modul.
Geleitete Geräusche auf den Eingangsleistungslinien können als irgendein auftreten
Differenzial- oder Gleichtaktgeräuschstrom. Das Klassenziel
für Störspannungen ist EN55022 Klasse A (FCC Part15). (SeeFigure H).

Zahl H: Input-Entstörung.

9. Prüfmethode

9,1 Ertrag-Kräuselung u. Geräusch-Test

Die Ertragkräuselung wird aus Grundfrequenzkräuselungs- und HochfrequenzschaltungsStörimpulsen verfasst. Thefundamental-Schaltfrequenzkräuselung (oder grundlegende Kräuselung) ist im 100KHz zur Strecke 1MHz; die Hochfrequenzschaltung
Störimpuls (oder Schaltungsgeräusche) sind in den 10 MHZ zur Strecke 50MHz. Die Schaltungsgeräusche werden normalerweise mit 20 spezifiziert
MHZ-Bandbreite, zum aller bedeutenden Harmonik für die Störimpulse mit einzuschließen.
Die einfachste Weise, die Ertragkräuselung und -geräusche zu messen ist, eine Oszilloskopsondenspitze und einen Bodenring zu benutzen, die gedrückt werden
direkt gegen den Leistungsverstärker geben Sie Stifte, wie gezeigt unten aus. Dieses stellt die kürzeste mögliche Beziehung herüber her
die Ausgangsanschlüsse. Die Masseklemme der Oszilloskopsonde sollte nie im Kräuselungs- und Geräuschmaß benutzt werden.
Masseklemme tritt nicht nur als eine Antenne und eine Aufnahme die ausgestrahlte Hochfrequenzenergie auf, aber sie führt ein
Gleichtaktgeräusche zum Maß auch.
Der Standardprüfaufbau für Kräuselung u. Lärmmessung wird in Tabelle I. gezeigt. Ein Sondensockel (Tektronix, P.N.
131.0258-00) wird verwendet, damit die Maße die Geräuschaufnahme beseitigen, die mit langer Masseklemme von Bereichsonden verbunden ist.

Tabelle I: Kräuselungs-u. Geräusch-Standard-Prüfungs-Durchschnitte.

10. Körperliche Informationen

10,1 Mechanischer Entwurf

Anmerkungen:
1. Alle Stifte, (0.80mm) Durchmesser (8.0mm). Distanzhülsenschultern.
2. Toleranzen: x.xx ±0.25mm. (x.x ±0.5mm)
