Gaoxin-Industriepark, neue Zone Guangming, Shenzhen-Stadt, Provinz Guangdong, China | Angelwang66@126.com |
Herkunftsort: | China |
Markenname: | Enargy |
Modellnummer: | XX40-24S12-PEC |
Min Bestellmenge: | 1pcs |
---|---|
Preis: | Negotiation |
Lieferzeit: | 1-8 Wochen |
Zahlungsbedingungen: | Verhandlung |
Versorgungsmaterial-Fähigkeit: | 15000Pcs/week |
Markieren: | Industrie-Stromversorgungen,industrieller DC-DC-Konverter |
---|

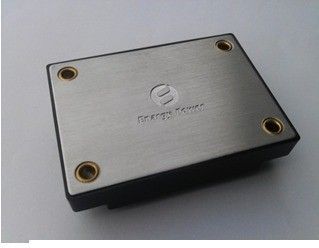

Ertrag 12V/3.33A XX40-24S12-PEC des Wirtschaftsmacht-Spg.Versorgungsteil-40W
Hauptmerkmale
Spitzenleistung: 40W
Breite Inputstrecke: 18-36VDC
Hohe Umwandlungs-Leistungsfähigkeit: Bis 90%
Linie Regelung bis ±1%
Lastsregelung bis ±1%
Örtlich festgelegte Arbeitsfrequenz
Isolierungs-Spannung: 1,500V
Ermöglichen Sie (AN/AUS) Steuerung
Geben Sie Unterspannung Aussperrung ein
Ausgangsspannungsordnung: ±8% Vout
Produktübersicht
Fortschrittliche Machtverarbeitung, -steuerung und -Verpackungstechniken dieser DDCmodule Gebrauch, um die Leistung, die Flexibilität, die Zuverlässigkeit und die Wirtschaftlichkeit einer reifen Leistungskomponente zur Verfügung zu stellen. Hochfrequenzschaltung versieht Dichte der hohen Leistung mit lärmarmer und hoher Leistungsfähigkeit.
Elektrische Eigenschaften
Elektrische Eigenschaften treffen über dem vollen Betriebsbereich der Eingangsspannung, der Ertraglast und der Grundplattetemperatur, wenn nicht anders angegeben zu. Alle Temperaturen beziehen sich die auf Betriebstemperatur in der Mitte der Grundplatte.
Absolute Maximalleistungen
Parameter |
Minute |
Art |
Maximal |
Einheiten |
Anmerkungen |
Eingangsspannung |
|
|
50 |
VDC |
Ununterbrochen, inoperativ |
|
|
40 |
VDC |
Ununterbrochen, funktionierend |
|
|
|
50 |
VDC |
Funktionierender vorübergehender Schutz,<100ms> |
|
Isolierungsspannung |
|
|
2000 |
VDC |
Input zum Ertrag |
Betriebstemperatur |
-40 |
|
100 |
℃ |
Grundplattentemperatur |
Lagertemperatur |
-55 |
|
115 |
℃ |
|
Input-Eigenschaften
Parameter |
Minute |
Art |
Maximal |
Einheiten |
Anmerkungen |
Eingangsspannungsbereich |
18 |
24 |
36 |
VDC |
|
Unter-Spannung Aussperrung |
|
|
17,9 |
VDC |
Drehung - auf Schwelle, halbe Last |
15,0 |
|
|
VDC |
Drehung - weg von der Schwelle, halbe Last |
|
Maximaler Eingangsstrom |
|
|
3,0 |
A |
Volle Last, min. Input |
Leistungsfähigkeit |
|
90 |
|
% |
Nominaler Input; volle Last |
Empfehlen Sie externe Input-Kapazitanz |
|
100 |
|
uF |
Typischer ESR 0.1-0.2Ω |
Ausgangskennlinien
Parameter |
Minute |
Art |
Maximal |
Einheiten |
Anmerkungen |
Ausgangsspannungs-Satzball |
11,88 |
12,00 |
12,12 |
VDC |
Nominaler Input; halbe Last |
Ausgangsspannungs-Strecke |
11,76 |
12,00 |
12,24 |
VDC |
|
Ertrag-Strombereich |
0 |
|
3,33 |
A |
|
Linie Regelung |
|
|
±1 |
% |
Niedrige Linie zur hohen Linie; volle Last |
Lasts-Regelung |
|
|
±1 |
% |
Keine Last zur vollen Last; nominaler Input |
Temperatur-Regelung |
|
|
±0.02 |
%/°C |
Über Betriebstemperaturbereich |
Strombegrenzung |
3,5 |
|
6,5 |
A |
Ausgangsspannung 90% von Nominal |
Geräusche (Spitzen-Spitzen) |
|
|
120 |
Millivolt |
|
Höchstleistungs-Kappe. |
|
|
3000 |
μF |
Volle Last |
Dynamische Resonanz-Eigenschaften
Parameter |
Minute |
Art |
Maximal |
Einheiten |
Anmerkungen |
Ändern Sie im Ausgangsstrom (di/dt= 0.1A/us) |
|
|
±400 |
Millivolt |
50% bis 75% bis 50% Iout maximal |
Ändern Sie im Ausgangsstrom (di/dt= 2.5A/us) |
|
|
±400 |
Millivolt |
50% bis 75% bis 50% Iout maximal |
Erholungszeit |
|
|
300 |
wir |
Zu innen 1% Vout nom. |
Ausgangsspannung Overshoot |
|
|
5 |
% |
|
Funktionseigenschaften
Parameter |
Minute |
Art |
Maximal |
Einheiten |
Anmerkungen |
Schaltfrequenz |
180 |
200 |
230 |
KHz |
|
Ausgangsspannungs-Ordnung |
|
|
10 |
% |
Ordnung oben, Ordnung Pin zu (+) Vout. |
|
|
8 |
% |
Ordnung unten, Ordnung Pin zu COM, |
|
Ermöglichen Sie Quellstrom |
|
|
1 |
MA |
|
Ermöglichen Sie (Zweipunktregelung) positiver Logik |
1 |
|
15 |
VDC |
Auf-Steuerung, Logik hoch oder Schwimmen |
-0,5 |
|
0,3 |
VDC |
Aus-Steuerung, Logik niedrig |
|
Kurzschlusssicherung |
|
|
10 |
mΩ |
Art: Schluckauf-Modus, Selbstwiederaufnahme, Kurzschluss-Widerstand |
Isolierungs-Eigenschaften
Parameter |
Minute |
Art |
Maximal |
Einheiten |
Anmerkungen |
Isolierungs-Spannung |
1.500 |
|
|
VDC |
Input zum Ertrag, 1mA |
1500 |
|
|
VDC |
Input zur Grundplatte, 1mA |
|
500 |
|
|
VDC |
Ertrag zur Grundplatte, 1mA |
|
Isolationswiderstand |
100 |
|
|
MΩ |
An 500VDC, zum es zu prüfen, wenn Atmosphärendruck und r. H 90% ist |
Isolierungs-Kapazitanz |
|
1000 |
|
PF |
|
Klimaeigenschaften
Parameter |
Minute |
Art |
Maximal |
Einheiten |
Anmerkungen |
Betriebstemperatur |
-40 |
|
+100 |
℃ |
Ausgedehnt, Grundplattentemperatur |
Lagertemperatur |
-55 |
|
+115 |
℃ |
Umgebend |
Temperatur-Koeffizient |
|
|
±0.02 |
%/℃ |
|
Feuchtigkeit |
20 |
|
96 |
%R.H. |
Relative Luftfeuchtigkeit, kondensationsfrei |
Höhe |
|
|
3000 |
m |
|
Empfohlene typische Anwendung
Tabelle 1: Typischer Anwendungsstromkreis (Einheit der negativen Logiks, dauerhaft ermöglicht).
Designator |
Wert |
Spezielles. |
C1~C5 |
1uF |
SMD1210-100V-X7R |
C6 |
100nF |
SMD1210-100V-X7R |
C8~C11 |
100nF |
SMD2220-1000V-X7R |
L1, L2 |
2.4uH |
ACM1211-701-2PL-TL01 |
C7 |
470uF |
Elektrolytkondensator (100V) |
C12 |
220uF |
Elektrolytkondensator (63V) |
Mechanischer Entwurf
Anmerkungen:
1. Alle Stifte sind 0,040" (1.02mm) Durchmesser.
2. Toleranzen: x.xx ±0.02 herein. (x.x ±0.5mm)
x.xxx ±0.010 herein. (x.xx ±0.25mm)
Anschlussbezeichnungen
Pin nein. |
Name |
Funktion |
1 |
Ermöglichen Sie |
TTL-Input, zum des Konverters, bezogen zu Vin (-), mit internem an und abzustellen zieht hoch. |
2 |
Vin (-) |
Negative Eingangsspannung |
3 |
Vin (+) |
Positive Eingangsspannung |
4 |
Vout (+) |
Positive Ausgangsspannung |
5 |
COM |
Negative Ausgangsspannung |
6 |
Ordnung |
Ausgangsspannungsordnung. Lassen Sie ORDNUNGS-Stift offen für Sollleistungsspannung. |
