Gaoxin-Industriepark, neue Zone Guangming, Shenzhen-Stadt, Provinz Guangdong, China | Angelwang66@126.com |
Herkunftsort: | China |
Markenname: | Enargy |
Modellnummer: | XD50-48S12-PEM |
Min Bestellmenge: | 1pcs |
---|---|
Preis: | Negotiation |
Lieferzeit: | 1-8 Wochen |
Zahlungsbedingungen: | Verhandlung |
Versorgungsmaterial-Fähigkeit: | 15000Pcs/week |
Markieren: | Industrie-Stromversorgungen,industrieller DC-DC-Konverter |
---|

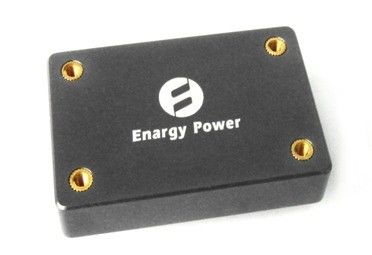

Ertrag 12V/4.2A XD50-48S12-PEM des Wirtschaftsmacht-Spg.Versorgungsteil-50W
Hauptmerkmale
Spitzenleistung: 50W
Breite Inputstrecke: 36-72VDC
Hohe Umwandlungs-Leistungsfähigkeit: Bis 93%
Linie Regelung bis ±1%
Lastsregelung bis ±1%
Örtlich festgelegte Arbeitsfrequenz
Isolierungs-Spannung: 1500V
Ermöglichen Sie (AN/AUS) Steuerung
Geben Sie Überlastungsschutz aus
Schluckaufmoduskurzschlusssicherung
Input Unterspannung Aussperrung
Ausgangsspannungsordnung: -8%~+10% Vout
Produktübersicht
Fortschrittliche Machtverarbeitung, -steuerung und -Verpackungstechniken dieser DDCmodule Gebrauch, um die Leistung, die Flexibilität, die Zuverlässigkeit und die Wirtschaftlichkeit einer reifen Leistungskomponente zur Verfügung zu stellen. Hochfrequenzschaltung versieht Dichte der hohen Leistung mit lärmarmer und hoher Leistungsfähigkeit.
Elektrische Eigenschaften
Elektrische Eigenschaften treffen über dem vollen Betriebsbereich der Eingangsspannung, der Ertraglast und der Grundplattetemperatur, wenn nicht anders angegeben zu. Alle Temperaturen beziehen sich die auf Betriebstemperatur in der Mitte der Grundplatte.
Absolute Maximalleistungen
Parameter |
Minute |
Art |
Maximal |
Einheiten |
Anmerkungen |
Eingangsspannung |
|
|
78 |
VDC |
Ununterbrochen, inoperativ |
|
|
75 |
VDC |
Ununterbrochen, funktionierend |
|
|
|
78 |
VDC |
Funktionierender vorübergehender Schutz,<100ms> |
|
Isolierungsspannung |
|
|
2000 |
VDC |
Input zum Ertrag |
Betriebstemperatur |
-55 |
|
100 |
℃ |
|
Lagertemperatur |
-65 |
|
125 |
℃ |
|
Input-Eigenschaften
Parameter |
Minute |
Art |
Maximal |
Einheiten |
Anmerkungen |
Eingangsspannungsbereich |
36 |
48 |
72 |
VDC |
Ununterbrochen |
Unter-Spannung Aussperrung |
|
35,5 |
35,9 |
VDC |
Drehung - auf Schwelle |
32,5 |
33,5 |
|
VDC |
Drehung - weg von der Schwelle |
|
Maximaler Eingangsstrom |
|
|
1,8 |
A |
Volle Last, min. Input |
Leistungsfähigkeit |
91 |
|
|
% |
|
Empfehlen Sie externe Input-Kapazitanz |
|
|
100 |
uF |
Typischer ESR 0.1-0.2Ω |
Ausgangskennlinien
Parameter |
Minute |
Art |
Maximal |
Einheiten |
Anmerkungen |
Ausgangsspannungs-Satzball |
11,8 |
12,00 |
12,12 |
VDC |
Nominaler Input; Keine Last; 25℃ |
Ausgangsspannungs-Strecke |
11,76 |
12,00 |
12,24 |
VDC |
|
Ertrag-Strombereich |
0 |
|
4,2 |
A |
Ausgesetzt Thermaldas herabsetzen |
Linie Regelung |
|
±0.02 |
±1 |
% |
Niedrige Linie zur hohen Linie; volle Last |
Lasts-Regelung |
|
±0.02 |
±1 |
% |
Keine Last zur vollen Last; nominaler Input |
Temperatur-Regelung |
|
|
±0.02 |
%/°C |
Über Betriebstemperaturbereich |
Strombegrenzung |
4,6 |
|
7,6 |
A |
Ertrag voltage90% von Nominal |
Kräuselung (Effektivwert) |
|
|
30 |
Millivolt |
Nominaler Input; volle Last; 20 MHZ-Bandbreite; |
Geräusche (Spitzen-Spitzen) |
|
|
120 |
Millivolt |
|
Höchstleistungs-Kappe. |
220 |
|
3000 |
μF |
Nominaler Input; volle Last |
Ausgangsspannungs-Ordnung |
|
|
+10 |
% |
Nominaler Input; volle Last; 25°C |
|
|
-8 |
Dynamische Resonanz-Eigenschaften
Parameter |
Minute |
Art |
Maximal |
Einheiten |
Anmerkungen |
Ändern Sie im Ausgangsstrom (di/dt= 0.1A/us) |
|
|
480 |
Millivolt |
50% bis 75% bis 50% Iout maximal |
Ändern Sie im Ausgangsstrom (di/dt= 2.5A/us) |
|
|
480 |
Millivolt |
50% bis 75% bis 50% Iout maximal |
Erholungszeit |
|
|
300 |
wir |
Zu innen 1% Vout nom. |
Drehung-auf Zeit |
|
|
50 |
Frau |
Volle Last; Vout=90% nom |
Ausgangsspannung Overshoot |
|
|
5 |
% |
|
Funktionseigenschaften
Parameter |
Minute |
Art |
Maximal |
Einheiten |
Anmerkungen |
Schaltfrequenz |
187 |
200 |
230 |
KHz |
Vorgeschriebenes Stadium und Isolierungsstadium |
Ordnung (Pin6) |
Sehen Sie Ordnung der Spannungs-part3.1 (Pin6) |
||||
Ausgangsspannungs-Ordnung |
|
|
10 |
% |
Ordnung oben, Ordnung Pin zu (-) Vout. |
|
|
8 |
% |
Ordnung unten, Ordnung Pin zu (+) Vout. |
|
Ermöglichen Sie (AN/AUS) Steuerung (Pin1) |
Sehen Sie Teil 3,2 |
||||
Ermöglichen Sie Quellstrom |
|
|
1 |
MA |
|
Ermöglichen Sie (Zweipunktregelung) positiver Logik |
1 |
|
15 |
VDC |
Auf-Steuerung, Logik hoch oder Schwimmen |
-0,5 |
|
0,3 |
VDC |
Aus-Steuerung, Logik niedrig |
|
Überlastungs-Schutz |
110 |
|
|
% |
Emittergekoppelt, Impuls durch Impuls-Strombegrenzungs-Schwelle, (%Rated-Last) |
Kurzschlusssicherung |
|
|
10 |
mΩ |
Art: Schluckauf-Modus, Selbstwiederaufnahme, Kurzschluss-Widerstand |
Isolierungs-Eigenschaften
Parameter |
Minute |
Art |
Maximal |
Einheiten |
Anmerkungen |
Isolierungs-Spannung |
1.500 |
|
|
VDC |
Input zum Ertrag |
1500 |
|
|
VDC |
Input zur Basis |
|
500 |
|
|
VDC |
Ertrag zur Basis |
|
Isolationswiderstand |
100 |
|
|
MΩ |
An 500VDC, zum es zu prüfen, wenn Atmosphärendruck und r. H 90% ist |
Isolierungs-Kapazitanz |
|
1000 |
|
PF |
|
Klimaeigenschaften
Parameter |
Minute |
Art |
Maximal |
Einheiten |
Anmerkungen |
Betriebstemperatur |
-55 |
|
+100 |
℃ |
Ausgedehnte, niedrige PWB-Temperatur |
Lagertemperatur |
-65 |
|
+125 |
℃ |
Umgebend |
Temperatur-Koeffizient |
|
|
±0.02 |
%/℃ |
|
Feuchtigkeit |
20 |
|
95 |
%R.H. |
Relative Luftfeuchtigkeit, kondensationsfrei |
Mechanischer Entwurf
Anmerkungen:
1. Alle Stifte sind 0,040" (1.02mm) Durchmesser
2. Toleranzen: x.xx ±0.02 herein. (x.x ±0.5mm)
x.xxx ±0.010 herein. (x.xx ±0.25mm)
Anschlussbezeichnungen
Pin nein. |
Name |
Funktion |
1 |
Ermöglichen Sie |
TTL-Input, zum des Konverters, bezogen zu Vin (-), mit internem an und abzustellen zieht hoch. |
2 |
Vin (-) |
Negative Eingangsspannung |
3 |
Vin (+) |
Positive Eingangsspannung |
4 |
Vout (+) |
Positive Ausgangsspannung |
5 |
COM |
Negative Ausgangsspannung |
6 |
Ordnung |
Ausgangsspannungsordnung. Lassen Sie ORDNUNGS-Stift offen für Sollleistungsspannung. |
|
