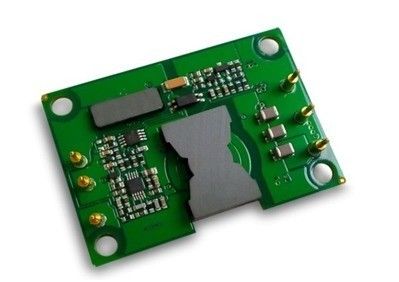

Industrielles DC DCs 50Watt lokalisierte Stromversorgung Ertrag 5V/10A XD50-24S5-POCW

Industrielles DC DCs 50Watt lokalisierte Stromversorgung Ertrag 5V/10A XD50-24S5-POCW

  • Industrielles DC DCs 50Watt lokalisierte Stromversorgung Ertrag 5V/10A XD50-24S5-POCW
Industrielles DC DCs 50Watt lokalisierte Stromversorgung Ertrag 5V/10A XD50-24S5-POCW
Produktdetails:
Herkunftsort: China
Markenname: Enargy
Modellnummer: XD50-24S5-POCW
Zahlung und Versand AGB:
Min Bestellmenge: 1pcs
Preis: Negotiation
Lieferzeit: 1-8 Wochen
Zahlungsbedingungen: Verhandlung
Versorgungsmaterial-Fähigkeit: 15000Pcs/week
Kontakt
Ausführliche Produkt-Beschreibung
Markieren:

industrieller DC-DC-Konverter

,

Lokalisierte Stromversorgung

Ertrag 5V/10A XD50-24S5-POCW des Wirtschaftsmacht-Spg.Versorgungsteil-50W

Hauptmerkmale

Spitzenleistung: 50W

Breite Inputstrecke: 20-60VDC

Hohe Umwandlungs-Leistungsfähigkeit: Bis 88%

Linie Regelung bis ±1%

Lastsregelung bis ±1%

Örtlich festgelegte Arbeitsfrequenz

Isolierungs-Spannung: 1500V

Ermöglichen Sie (AN/AUS) Steuerung

Geben Sie Überlastungsschutz aus

Geben Sie Überspannungsschutz aus

Schluckaufmoduskurzschlusssicherung

Input Unterspannung Aussperrung

Ausgangsspannungsordnung: -8~+10% Vout

Produktübersicht

Fortschrittliche Machtverarbeitung, -steuerung und -Verpackungstechniken dieser DDCmodule Gebrauch, um die Leistung, die Flexibilität, die Zuverlässigkeit und die Wirtschaftlichkeit einer reifen Leistungskomponente zur Verfügung zu stellen. Hochfrequenzschaltung versieht Dichte der hohen Leistung mit lärmarmer und hoher Leistungsfähigkeit.

Elektrische Eigenschaften

Elektrische Eigenschaften treffen über dem vollen Betriebsbereich der Eingangsspannung, der Ertraglast und der umgebenden Temperatur, wenn nicht anders angegeben zu.

Absolute Maximalleistungen

Parameter

Minute

Art

Maximal

Einheiten

Anmerkungen

Eingangsspannung

65

VDC

Ununterbrochen, inoperativ

60

VDC

Ununterbrochen, funktionierend

65

VDC

Funktionierender vorübergehender Schutz,<100ms>

Isolierungsspannung

2000

VDC

Input zum Ertrag

Betriebstemperatur

-40

100

PWB-Temperatur

Lagertemperatur

-55

115

Umgebende Temperatur,

Ermöglichen Sie – Vin-Spannung

-2

15

VDC

Geben Sie Eigenschaften ein

Parameter

Minute

Art

Maximal

Einheiten

Anmerkungen

Eingangsspannungsbereich

20

24

60

VDC

Ununterbrochen

Unter-Spannung Aussperrung

19,0

19,5

19,9

VDC

Drehung - auf Schwelle

18,0

18,5

19,0

VDC

Drehung - weg von der Schwelle

Maximaler Eingangsstrom

3,5

A

Volle Last, min. Input

Leistungsfähigkeit

88

%

Ableitung

2

6

W

Keine Last

Empfehlen Sie externe Input-Kapazitanz

100

uF

Typischer ESR 0.1-0.2W

Ausgangskennlinien

Parameter

Minute

Art

Maximal

Einheiten

Anmerkungen

Ausgangsspannungs-Satzball

4,95

5,00

5,05

VDC

Nominaler Input; Keine Last

Ausgangsspannungs-Strecke

4,90

5,00

5,10

VDC

Ertrag-Strombereich

0

10

A

Ausgesetzt Thermaldas herabsetzen

Linie Regelung

±0.2

±1

%

Niedrige Linie zur hohen Linie; volle Last

Lasts-Regelung

±0.2

±1

%

Keine Last zur vollen Last; nominaler Input

Temperatur-Regelung

±0.02

%/°C

Über Betriebstemperaturbereich

Strombegrenzung

12,5

A

Ausgangsspannung 90% von Nominal

Kurzschlussstrom

10

20

A

Ausgangsspannung <250 mV="">

Kräuselung (Effektivwert)

15

Millivolt

20 MHZ-Bandbreite.

Geräusche (Spitzen-Spitzen)

75

Millivolt

Höchstleistungs-Kappe.

4000

μF

Dynamische Resonanz-Eigenschaften

Parameter

Minute

Art

Maximal

Einheiten

Anmerkungen

Ändern Sie im Ausgangsstrom

(di/dt= 0.1A/us)

250

Millivolt

50% bis 75% bis 50% Iout maximal

Ändern Sie im Ausgangsstrom

(di/dt= 2.5A/us)

250

Millivolt

50% bis 75% bis 50% Iout maximal

Erholungszeit

300

wir

Zu innen 1% Vout nom.

Einschaltverzögerungs-Zeit

5

Frau

Volle Last; Nom Vin toVout=90%.

Ausgangsspannung Overshoot

5

%

Funktionseigenschaften

Parameter

Minute

Art

Maximal

Einheiten

Anmerkungen

Schaltfrequenz

180

200

230

KHz

Ausgangsspannungs-Ordnung

10

%

Ordnung oben,

8

%

Ordnung unten

Ermöglichen Sie Quellstrom

1

MA

Ermöglichen Sie (Zweipunktregelung) positiver Logik

1

15

VDC

Auf-Steuerung, Logik hoch oder Schwimmen

-0,5

0,3

VDC

Aus-Steuerung, Logik niedrig

Kurzschlusssicherung

65

Art: Schluckauf-Modus, Selbstwiederaufnahme, Kurzschluss-Widerstand

Ertragüberlastungsschutz

110

%

Ertragüberspannungsschutz

110

130

%

Keine Last

Isolierungs-Eigenschaften

Parameter

Minute

Art

Maximal

Einheiten

Anmerkungen

Isolierungs-Spannung

1.500

VDC

Input zum Ertrag

Isolationswiderstand

100

An 500VDC, zum es zu prüfen, wenn Atmosphärendruck und r. H 90% ist

Isolierungs-Kapazitanz

1000

PF

Allgemeine Eigenschaften

Parameter

Minute

Art

Maximal

Einheiten

Anmerkungen

Gewicht

25

g

MTBF

1

MHrs

TR-NWT-000332; 80% Last, 300LFM, 40℃ Ta

Klimaeigenschaften

Parameter

Minute

Art

Maximal

Einheiten

Anmerkungen

Betriebstemperatur

-40

100

Ausgedehnte, niedrige PWB-Temperatur

Lagertemperatur

-55

115

Umgebend

Feuchtigkeit

20

95

%R.H.

Relative Luftfeuchtigkeit, kondensationsfrei

Standard-Befolgung

Parameter

Anmerkungen

MIL-STD-704

MIL-STD-1399

MIL-STD-810

UL/cUL60950

EN60950

GB4943

Iec 61000-4-2

Typische Welle und Kurven

Industrielles DC DCs 50Watt lokalisierte Stromversorgung Ertrag 5V/10A XD50-24S5-POCW 0

Leistungsfähigkeit Figure1 GEGEN Ausgangsstrom, Ta=25℃

Industrielles DC DCs 50Watt lokalisierte Stromversorgung Ertrag 5V/10A XD50-24S5-POCW 1

Verlustleistung Figure2 GEGEN Ausgangsstrom, Ta= 25℃

Industrielles DC DCs 50Watt lokalisierte Stromversorgung Ertrag 5V/10A XD50-24S5-POCW 2

Figure3 herabsetzende Ausgangsleistungskurve, Nennaufnahme, Luft, die über den Konverter von pin1 zu pin3 fließt

Industrielles DC DCs 50Watt lokalisierte Stromversorgung Ertrag 5V/10A XD50-24S5-POCW 3

Ertrag Figure4 ripple&noise

Industrielles DC DCs 50Watt lokalisierte Stromversorgung Ertrag 5V/10A XD50-24S5-POCW 4

Figure5 Wärmebild, bewertetes Vin, Luftströmung über den Konverter von pin1 zu pin3, 200LFM, 25℃, volle Last

Industrielles DC DCs 50Watt lokalisierte Stromversorgung Ertrag 5V/10A XD50-24S5-POCW 5

Figure6 Wärmebild, bewertetes Vin, Luftströmung über den Konverter von Input zu Ertrag, 200LFM, 25℃, volle Last

Industrielles DC DCs 50Watt lokalisierte Stromversorgung Ertrag 5V/10A XD50-24S5-POCW 6

Start der Ausgangsspannung Figure7, volle Last, 10ms/div, Ch1: Vout (2V/div), Ch2: AN/AUS-Input (200mV/div)

Industrielles DC DCs 50Watt lokalisierte Stromversorgung Ertrag 5V/10A XD50-24S5-POCW 7

Abschaltung der Ausgangsspannung Figure8, volle Last, 10ms/div, Ch1: Vout (2V/div), Ch2: AN/AUS-Input (200mV/div)

Industrielles DC DCs 50Watt lokalisierte Stromversorgung Ertrag 5V/10A XD50-24S5-POCW 8

Dynamische Resonanz Figure9 für Anstiegsgeschwindigkeit des 25% Lastsschrittes (50%~75%~50%) und -0.1A/us

Industrielles DC DCs 50Watt lokalisierte Stromversorgung Ertrag 5V/10A XD50-24S5-POCW 9

Dynamische Resonanz Figure10 für Anstiegsgeschwindigkeit des 25% Lastsschrittes (50%~75%~50%) und -2.5A/us

Mechanischer Entwurf

Industrielles DC DCs 50Watt lokalisierte Stromversorgung Ertrag 5V/10A XD50-24S5-POCW 10

Anmerkungen:

1. Alle Stifte sind 0,040" (1.02mm) Durchmesser mit 0,065" (1.65mm) Durchmesser-Distanzhülsenschultern.

2. Toleranzen: x.xx ±0.02 herein. (x.x ±0.5mm)

x.xxx ±0.010 herein. (x.xx ±0.25mm)

Anschlussbezeichnungen

Pin nein.

Name

Funktion

1

Ermöglichen Sie

TTL-Input, zum des Konverters, bezogen zu Vin (-), mit internem an und abzustellen zieht hoch.

2

Vin (-)

Negative Eingangsspannung

3

Vin (+)

Positive Eingangsspannung

4

Vout (+)

Positive Ausgangsspannung

5

Vout (-)

Negative Ausgangsspannung

6

Ordnung

Ausgangsspannungsordnung. Lassen Sie ORDNUNGS-Stift offen für Sollleistungsspannung.
